Винтовые сваи для фундамента

Технико-экономическое обоснование возведения фундамента

Чтобы определить реальный объем денежных средств по устройству основания дома на винтовых сваях, все затраты сводят к единому итогу. Цены материалов и расценки на выполнение работ взяты усреднено по стране.

1. Стоимость сваи 108х2500 – 2,8 т.р. Общая сумма — 30 шт х 2,8 = 84 т.р.
2. Цена сваи 89х2500 – 2,2 т.р. Общая сумма – 6 х 2,2 = 13,2 т.р.
3. Установка вручную всех ВС с подрезкой под горизонтальный уровень равна 36 х 1,8 = 64,8 т.р.
4. Доставка свай на строительный участок – 1,5 т.р.
5. Стоимость швеллера № 20 с установкой на сварке – 120 п.м. х 1,05 = 126 т.р.
6. Доставка швеллера – 4 т.р.

Итого общая сумма затрат составит – 293,5 т.р.

Для сравнения устройство ленточного фундамента для такого дома обойдётся примерно в 900 т.р. То есть свайный фундамент на винтовых опорах принесёт экономию в 300 – 400 т.р.

Как оценить нагрузки на свайно-винтовой фундамент?

В оценку параметра включают массу всех стройматериалов, которые использовались при возведении дома, вес интерьера в доме (мебель, электроприборы и т.п.). Добавляют внешние нагрузки (снеговые в первую очередь).

Точно рассчитать суммарную нагрузку очень сложно. Но примерно понять, какая нагрузка будет создаваться на свайный фундамент можно.

Например, информацию можно посмотреть на картинке:

Несколько пояснений:

• Чтобы оценить массу стен, можно внести два варианта: материал для внутренних перегородок и для наружных стен, ведь они различаются как стройматериалом, так и толщиной.
• Тоже самое касается и перекрытий. К примеру, для чернового пола и для чердака.
• Указывают тип кровельного материала и площадь крыши. Каждому виду кровли присуща своя стропильная система и обрешётка. Поэтому вес различается.

Перед строительством стен сваи основания обязательно обвязывают. Если для обвязки применяют деревянный брус, то его включают в площадь стены. А вот когда для обвязки используют профиль из металлопроката либо обустраивают монолитный железобетонный ростверк, то нагрузка на фундамент из свай будет немаленькая.

В таком случае при расчёте оценки нагрузки указывают параметры обвязки.

Остальные подсчёты в калькуляторе проведутся самостоятельно. Окончательное значение общей нагрузки на фундамент выдаст калькулятор в килограммах и тоннах.

Пошаговая инструкция монтажа свайного фундамента

Для работы обязательно нужно 3-5 человек. В одиночку, или даже вдвоем, монтаж свай невозможен. Делается это следующим образом:

1. В первую очередь необходимо рассчитать количество свай, необходимое для фундамента конкретного дома. Это зависит от общей нагрузки на фундамент, предназначения строения, этажность, особенности климата (ветряные и снеговые нагрузки);
2. Далее выясняются геологические особенности местности: промерзаемость грунта, уровень сточных вод, рыхлость почты и другие ее свойства, рельеф местности. Также на схеме отмечается расположение каждой отдельной сваи. Далее их монтаж обязательно делается по схеме, чтобы нагрузка на фундамент была распределена равномерно;
3. По схеме на участке делаем неглубокие лунки, в которые будут потом ввинчиваться сваи. Глубина этих лунок должна быть не более 10-15 см.

Свая устанавливается в лунку. В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу.

Важно! Если свая входит неровно, исправить это нужно сразу, и чем глубже она будет входить в почву, тем сложнее будет исправить положение

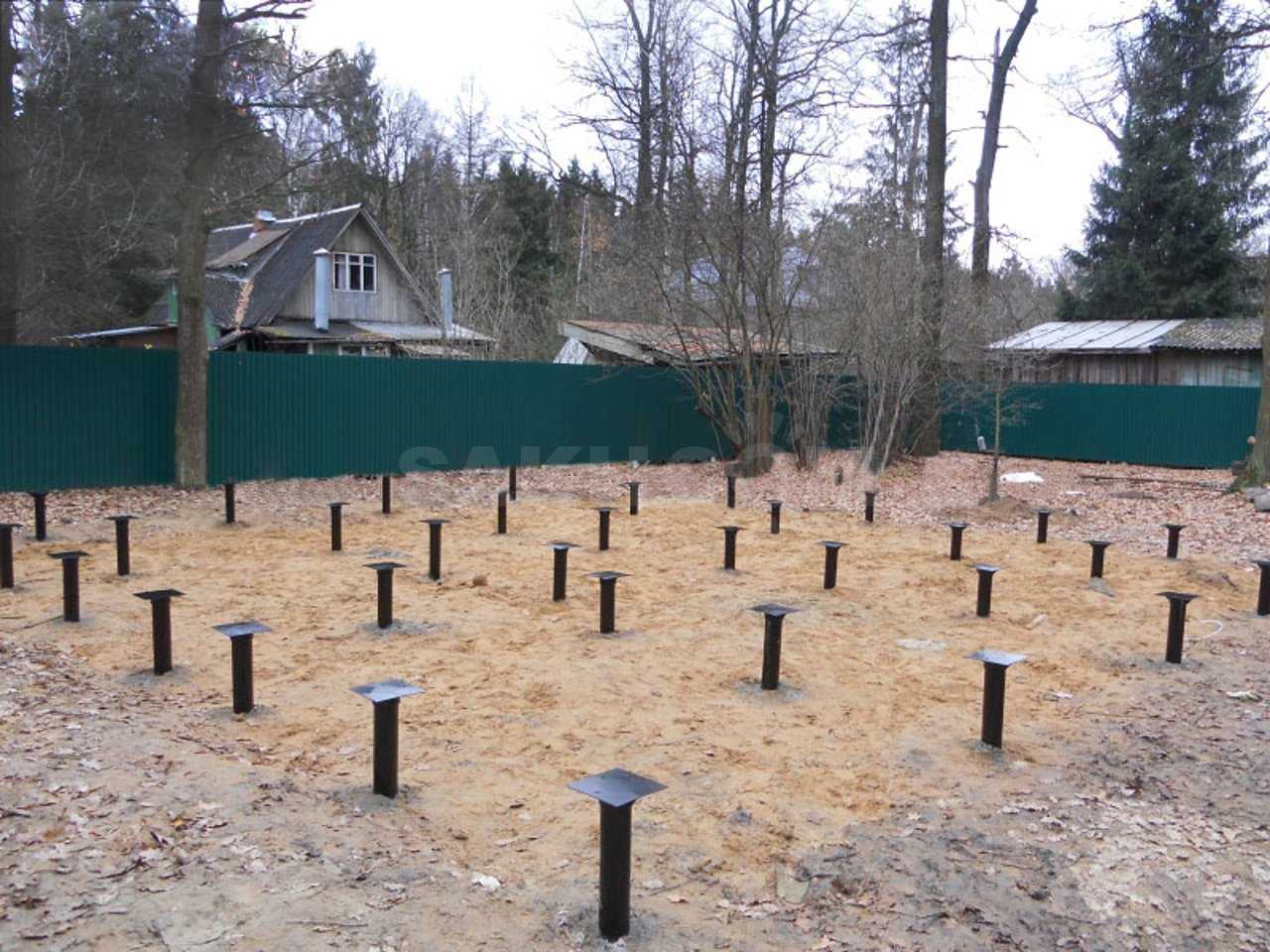

Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру. Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики.

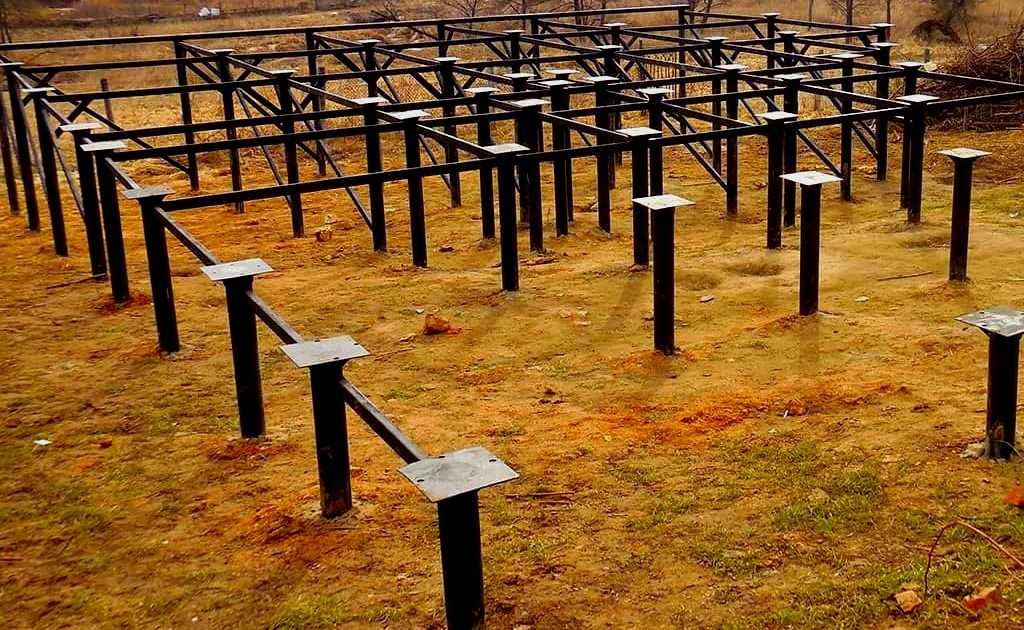

Далее следует монтаж ростверка либо нижней обвязки. Для этого подготавливается брус. Он пропитывается и крепится к сваям болтами. После этого можно приступать к возведению стен.

Далее строительство дома выполняется по стандартной схеме

Важно помнить, что при свайном фундаменте коммуникации, особенно это касается сточных и водопроводных труб, ничем не защищены, поэтому их дополнительно утепляют, или даже создают для них специальную утепленную коробку, чтобы трубы не перемерзли зимой

Взаимосвязь размеров и несущей способности сваи

В зависимости от типа конструкции сваи выбираются по параметру нагрузки:

1. Для малонагруженных конструкций. Сюда подойдут однолопастные (диаметр лопасти до 500 мм, толщина лопасти до 6 мм, толщина стенки ствола до 4,5 мм) и многолопастные (диаметр лопасти до 300 мм, толщина лопасти до 5 мм, толщина стенки ствола до 3,5 мм). Оба типа могут применяться в ИЖС и для небольших промышленных объектов, где позволяет нагрузка.
2. Для конструкций с большой нагрузкой. Однолопастные подойдут при условии диаметра лопасти от 400 мм, толщины лопасти от 6 мм, толщины стенки ствола от 4,5 мм; многолопастные с диаметром лопасти от 300 мм, толщиной лопасти от 5 мм, толщиной стенки ствола от 3,5 мм. Используются при возведении больших зданий в один или несколько этажей, крупных промышленных объектов.

133-мм

Данный тип свай обладает самой высокой несущей способностью, превышающей 6 т на одну опору. Они могут использоваться для возведения массивных особняков, коттеджей и загородных домов из кирпича, камня или монолитного железобетона. Заглубление опор, имеющих такой диаметр, на сколько-нибудь значительную глубину без спецтехники невозможно из-за большой массы сваи и увеличенной силы сопротивления грунта.

На видео показано, как можно самостоятельно с применением подручных материалов и инструментов сделать лёгкие винтовые сваи для забора. Впрочем, опоры подобной конструкции вполне подойдут и для строительства лёгких хозяйственных построек: бани, сарая и гаража.С помощью винтовых свай можно создать недорогое и, главное, прочное и долговечное основание для малоэтажной постройки практически любого типа. Необходимо лишь правильно произвести вычисления общего веса будущего строения и в соответствии с этим правильно выбрать тип опоры.

https://youtube.com/watch?v=FDEaoSYBIjorel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• moifundament.ru
• nafundamente.ru
• stroykarecept.ru
• kakfundament.ru

Размеры оголовка

Если вы решили возводить баню, дом, постройки хозяйственного назначения, дачи, то самым лучшим вариантам остается фундамент на сваях. Благодаря такому устройству удается сделать все максимально удобным и комфортным. Поим этого, строительство может происходить на любой местности, даже если она содержит перепады высоты или заглубление в почву.

На схеме — устройство и размеры винтовых свай

Такой параметр, как размер оголовка для винтовой опоры может принимать различные значения. Зависит он от диаметра изделия. Чаще всего люди приобретают опоры, диаметр которых 108 мм, а оголовок принимает такой размер 200х200, а толщина его 4 мм. Стоит такое изделие 350-380 рублей.

Таблица 1 – Зависимость размеров оголовка от диаметра сваи

В течение 10 лет основание на винтовых опорых пользуется таким широким спросом. Причина такой востребованности связана с большим количеством преимуществ, к которым можно отнести следующее: прочность, долговечность и надежность. Сегодня производятся сваи самых различных размеров, с разными диаметрами и разнообразным предназначением. Рассмотрим самые основные размеры винтовых свай.

Диаметр 57 мм

Для этого варианта характерна несущая способность в 800 кг. Для такого изделия не страшна представленная нагрузка, даже при условии, что процесс монтажа осуществляется на пучинистом грунте. Применять такой фундамент разрешено на переувлажненном грунте и на почве, имеющей неровную поверхность.

Используют такой вариант опор при монтаже оградительных конструкций и строительстве не слишком тяжелых построек хозяйственного назначения. Сюда можно отнести беседки и гаражи. Процесс установки винтовых свай с диаметром 57мм может вестись самостоятельно вручную. По причине своей малой габаритности монтажные работы не занимают много времени.

Каковы минусы винтовых свай можно узнать из данной статьи.

К достоинствам такого типа можно отнести длительный срок эксплуатации. Они способны прослужить вам в течение 90 лет. Достигается это преимущество по причине неуязвимости к отрицательным воздействиям климата, надежности и прочности.

Диаметр 89 мм

Для такого изделия несущая способность может составлять 1,4 тонны. Сфера использования винтовых свай такого типа – это строительство домов и зданий в заболоченных участках и на торфяной местности. Достигается это благодаря прекрасным способностям выдерживать высокие нагрузки.

Применять такой вариант разрешено при строительстве гаражей, оградительных конструкций. Также люди активно начинали использовать винтовые опоры с диаметром 89 мм при строительстве дач и бань.

О том какое время сохнет фундамент из бетона можно узнать из данной статьи.

Еще они могут быть задействованы при возведении пирсов, речных причалов. Процесс установки ведется с использованием специальной техники. Конечно, проводить такие мероприятия можно и вручную, только при условии, что вы обладаете необходимыми навыками.

Какова толщина фундамента должна быть для двухэтажного дома можно узнать из данной статьи.

Диаметр 108 мм

Для таких изделий несущая способность достигает 3,5 тонны. Задействую их при возведении каркасно-щитовых домов или при строительстве бревенчатых зданий и домов из бруса. Еще применять такой тип свай могут в процессе установки ангаров и тяжелых заборов. Процесс монтажа осуществляется только механическим способом и при помощи специального оснащения.

О том какой марки бетон нужен для ленточного фундамента можно узнать из данной статьи.

Диаметр 133 мм

У этих изделий несущая способность может достигать до 6 тонн. Применяют их на любой местности при возведении крупных зданий с использованием газобетонных блоков или кирпича, при строительстве монолитных конструкций.

Процесс установки предполагает использование специальных знаний и навыков, а также не обойтись без специального оснащения. К достоинствам этого изделия можно отнести:

• экономичность;
• отличная надежность;
• длительный срок эксплуатации;
• всесезонность и особая прочность, благодаря которой монтажные работы могут происходить при любых климатических условиях.

О том какая марка бетона нужна для фундамента дома можно прочесть из статьи.

Что касается этого параметра, то его определяют с учетом диаметра изделия. На основании этого длина свай может принимать следующие значения:

• диаметр 57- длина 4000 мм;
• диаметр 89- длина 4000 мм;
• диаметр 108- длина 2500 мм.

Винтовой фундамент на 6

Маленькие жилые объекты, площадью 36 кв. м, все больше набирают популярность среди владельцев загородных домов. И это неслучайно, ведь столь компактные размеры идеально подходят для проживания малочисленных семей. Часто такие строения используют в качестве придомовых построек, бань и мастерских.

Но фундаментная основа маленькой площади несет за собой и некоторые неудобства, поэтому подобрать правильную технологию для устройства фундамента – это основная задача застройщика. Ленточный и плиточный фундамент не оправдывают затрат для малогабаритных зданий. И здесь на помощь приходят винтовые сваи под дом 6х6, которые идеальны в соотношении цены и качества.

Компания «СВ-Мосфундамент» осуществляет монтажные работы по установке свайно винтового фундамента 6х6 любой категории сложности, при этом цена услуги находится в доступном для потребителя эквиваленте.

Позвоните нам: 8 (495) 720-45-40 или Закажите звонок

Сколько нужно винтовых свай на дом 6х6

Перед началом строительства фундамента 6х6, нужно определиться с необходимым количеством опор. Сделать это можно после расчета несущей нагрузки строения, проведения геологического исследования грунта и выбора параметров винтовых конструкций. Ведь сваи имеют разный диаметр и предназначены для разных сфер применения. Например, СВС 57 используются для строительства заборов и ограждений, а сваи диаметром 108 – для жилых объектов из бревен и бруса. Зная параметры опоры и их вертикальную нагрузку, можно приступать к расчету свайно винтового фундамента 6х6.

• Берем план сооружения.
• Отмечаем точками углы здания.
• Также ставим метки в местах внутренних перегородок.
• Помним, что расстояние между опорами в жилых объектах не должно превышать 2,5 м.
• С учетом несущей способности сваи распределяем нагрузку строения с запасом, равным коэффициенту, соответствующему нормам СНиП.

Если в доме на винтовых сваях 6х6 планируется размещение тяжелого отопительного оборудования, то на этом месте усиливаем конструкцию дополнительными опорами.

Позвоните нам: 8 (495) 720-45-40 или Закажите звонок

Сколько стоит свайный фундамент 6 на 6

Окончательная стоимость винтового фундамента 6х6 будет известна только после составления специалистом сметы. Ведь на ценообразование влияет множество факторов.

• Размеры и количество опор.
• Рельефные характеристики территории.
• Уровень сложности выполнения работ.
• Стоимость дополнительных расходных материалов (швеллер, двутавровая балка и т. д.).
• Наличие дополнительных работ (теплоизоляция и гидроизоляция).

Фундамент 6 6 монтируется всего за несколько дней и не требует привлечения тяжелой техники. Начинать строительство здания можно сразу после монтажа фундаментной основы. Компания «СВ-Мосфундамент» выполняет весь спектр услуг по установке свайного фундамента 6х6, начиная с составления проекта и заканчивая сдачей объекта заказчику. Все работы ведутся на основании договора, в котором четко прописаны сроки исполнения заказа, сумма выполнения работ и гарантийные обязательства, которые позволят заказчику предъявить претензии, в случае не соблюдения условий договора.

Примеры цен на фундамент под ключ Фундамент 3х6

Количество свай: 6 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 6х6

Количество свай: 9 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 6х9

Количество свай: 12 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 9х9

Количество свай: 16 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 10х12

Количество свай: 25 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Все цены на фундамент указаны под ключ, т.е. в стоимость входят винтовые сваи, оголовки и монтаж. Стоимость фундамента может изменяться как в меньшую, так и в большую сторону. На это влияют следующие факторы: тип строения, кол-во этажей, материал строения, грунт, высота пола над землей. Для расчета стоимости фундамента, свяжитесь с нашим менеджером по телефону: 8 (495) 720-45-40

Что мы предлагаем клиентам

Компания «СВ-Мосфундамент» выполняет весь спектр услуг по установке, реконструкции и демонтажу свайных конструкций. Являясь производителем винтовых свай, компания придерживается гибкой ценовой политики, предлагая заказчикам многочисленные скидки и акции.

Воспользовавшись специальным предложением, застройщик может сэкономить до 20% бюджета от запланированных на строительство фундамента денежных вложений. Качество работ контролируется на каждом этапе производства, что подтверждено гарантийным сроком, предоставляемым нашим предприятием на все виды работ.

Характеристики винтовых свай – виды, типы, размеры

Ввиду того, что винтовые сваи изготавливаются по ТУ и востребованы для строений разного назначения, на разных типах грунтов, на рынке представлено несколько их разновидностей, а обобщенная классификация приведена в таблице:

№ п/п	Классификационный признак	Детализация
1	Особенность грунта	– грунт сезонного промерзания; – вечномерзлый грунт.
2	Тип наконечника	– литой; – сварной.
3	Число лопастей	– однолопастные; – многолопастные.
4	Размер лопастей	– широколопастные; – узколопастные.
5	Размер трубы (мм)	– длина – 3-12 м. – диаметр – 89-325 мм. – толщина стенки – 8-12 мм.

Технические характеристики каждой из разновидностей

1. По особенности грунта:

грунт сезонного промерзания (ВСЛ). В этом случае применяются обычные сваи, которые завинчиваются в почву без предварительного бурения. Визуально такие сваи отличает классический тип лопасти и герметично заваренный конус сваи. Место установки сваи заполняется цементно-песчаным раствором;

вечномерзлый грунт (ВСЛМ). Завинчивание в почву требует предварительного бурения почвы. Визуально их отличает мелкая нарезка по всей длине ствола. Место установки сваи заполняется песком.

2. По типу наконечника сваи:

Задача наконечника – сделать процесс завинчивания сваи максимально легким.

литые наконечники для винтовых свай. Отличаются значительной стоимостью и оправданы при наличии очень плотных и/или вечномерзлых грунтов. Литой наконечник способен без разрушений ввинтить сваю в самый сложный грунт без деформации;

сварные наконечники для винтовых свай. Более дешевый вариант, однако, имеющий слабое место в виде сварного шва. Этот тип свай востребован застройщиками, которые выполняют завинчивание сваи вручную. Т.к. есть риск деформировать сваю при закручивании машинным способом. Свая в этом случае закручивается до упора (препятствия), а не до расчетной глубины.

3. По числу лопастей:

однолопастные. Сваи с одной лопастью могут использоваться только в плотных грунтах, в том случае, когда наконечник сваи будет упираться в твердое основание;

многолопастные. Количество лопастей может составлять от одного до шести. Чем слабее грунт, тем больше лопастей должно быть у сваи, это обусловлено тем, что многолопастные сваи более устойчивы к вдавливающим/выталкивающим и горизонтальным нагрузкам.

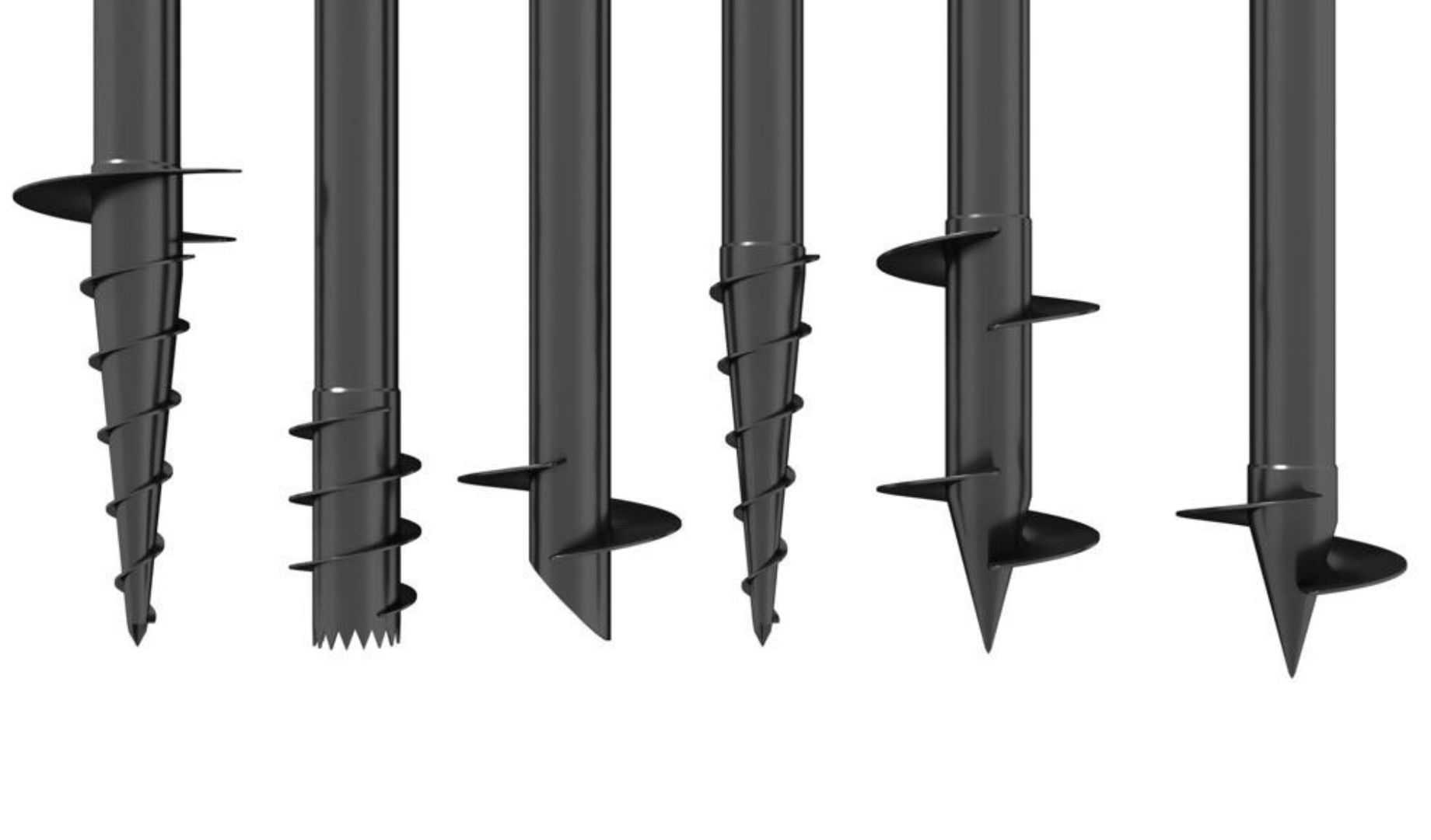

Виды винтовых свай (однолопастные, двулопастные и многолопастные)

4. По размеру лопастей:

широколопастные. Широкими считаются лопасти, диаметр которых превосходит диаметр трубы в полтора и более раз. По отдельным ТУ он может находиться в диапазоне от 200 до 350 мм. Значительный диаметр винтовых свай позволяет им сохранять стабильное положение в слабых грунтах. Отклонение в пределах +/- 9 мм.;

узколопастные. Разработаны для мерзлых и плотных грунтов. Благодаря тому, что диаметр лопасти винтовой сваи незначителен, её проще завинтить в грунт.

Толщина металла для лопастей варьируется в диапазоне от 9,5 до 12,5 мм.

5. По размеру трубы:

Размеры трубы – параметр собирательный, он включает в себя:

• диаметр трубы (ствола) – 159-325 мм. Среди наиболее востребованных – 89, 108 и 133 мм.;
• длина трубы – 3-12 м.п. Отклонение в пределах +/- 50 мм;
• толщина металла – 8-12 мм. Отклонение в пределах +/- 2 мм.

Утолщение стенок в свою очередь повышает стоимость винтовой сваи, однако уменьшение толщины снижает её эксплуатационные характеристики. Международный стандарт ICC AC358 регламентирует толщину стенок ствола сваи в 8 мм. для использования в нейтральном грунте, и 9,5 мм для химически активного грунта.

Примечание. На рынке присутствуют сваи с толщиной стенки 3-4 мм.

Применение типоразмеров винтовых свай в зависимости от назначения строения представлено в таблице:

Применение

Фундамент из свай такого рода используют при индивидуальном домостроительстве, возведении лёгких хозяйственных построек, а также заборов. Разные диаметры предназначены для различного типа построек.

Одной из основных проблем, с которой связано строительство в отечественном климате, является проблема морозного пучения грунта. О ней можно узнать на видео. Тут многое зависит от качества грунтов и если речь идёт о водонасыщенной глинистой земле, то практически всегда применение таких свай является оправданным. В частности, если вы строите дом из дерева. При пучении грунтов просто не достаточно заложить фундамент ниже линии промерзания: деревянный дом слишком лёгкий, чтобы своим весом уравновесить касательные силы, всё равно воздействующие на подземную часть фундамента.

В целом, фундаменты этого типа, в том числе обвязка, лучше всего подходят для возведения зданий на слабых грунтах, в тех случаях когда другие типы фундаментов непригодны. К таким грунтам относятся торф, болотистые грунты, несжимаемый слой которых расположен довольно низко. Дома на склоне хорошо строить на подобном фундаменте.

Что это такое?

Винтовая свая представляют собой трубу с острым наконечником и навинченной лопастью. Благодаря такой конструкции опора ввинчивается в грунт, уплотняя его с каждым витком. Несущая способность фундамента определяется размером труб и конфигурацией их лопастей.

Преимущества и недостатки такого фундамента

Технология с применением свайно-винтового фундамента выгодно отличается такими особенностями:

• монтаж от одного дня;
• возможность строительства на сложных ландшафтах;
• более дешевая цена стержней по сравнению с железобетонными опорами;
• завинчивание возможно ручным и механическим способом;
• подходит для большинства видов грунта, кроме скальных пород;
• допускается многократное использование свай.

Недостатки технологии:

• трудности при обустройстве подвалов и цокольных этажей;
• разрушением металла под действием коррозийных процессов и биологической среды;
• не подходят для строительства многоэтажных и тяжеловесных сооружений.

Подробнее о преимуществах и недостатках свайно-финтового фундамента расскажет эта статья.

Сравнение винтовых свай с другими типами основания

Буронабивной фундамент, в свою очередь, выдерживает гораздо большие нагрузки, чем металлические стержни, но он требует значительных финансовых, временных и трудовых затрат на строительство.

Последнюю проблему можно решить применением винтовых железобетонных опор, но это приведет к удорожанию фундамента.

Долговечность опор

На практике продолжительность эксплуатации зависит от таких факторов:

1. Соответствие прочности стали ГОСТу.
2. Качества антикоррозийного покрытия.
3. Соблюдения технологии при монтаже.

Стержни, защищенные от влаги методом горячего оцинкования, служат на 20 лет дольше изделий, на которые нанесено полимерное покрытие, битумная мастика, грунтовка или другие виды гидроизоляционного материала.

Можно ли устанавливать стержни в воду?

Винтовые сваи применяются для строительства надводных объектов: мостов, пирсов и т.д. На срок службы фундамента влияет качество антикоррозийного покрытия. С этой целью используют металлические сваи с защитным слоем, нанесенным методом горячего оцинкования.

В качестве альтернативы, в воду также можно установить железобетонные винтовые опоры, но в поры бетона попадает влага и с годами разрушает такой фундамент.

В таких условиях эксплуатации за несущую способность свайного фундамента отвечает размер лопастей. Винтовая часть также обеспечивает необходимую устойчивость опорам во время весеннего ледохода.

Винтовые сваи – область применения

Целесообразность использования винтовых свай, в том или ином случае, зависит от типа грунта. В частности, их монтаж рекомендован когда:

• участок отличается неровным рельефом (наличие склонов);
• в регионе наблюдается существенные низкие температуры, обуславливающие значительную глубину промерзания;
• на участке присутствуют слабые грунты (торфяник, плывун, глина и т.п.). Плотный грунт расположен глубоко;
• строительство ведется в труднодоступных районах и подвоз строительных материалов, а также вывоз почвы из котлована усложнен;
• грунтовые воды расположены слишком близко к поверхности почвы;
• невозможность обустройства котлована на участке (нет проезда, рядом построены здания и т.п.);
• предполагается временное строительство (например, аттракционы, павильоны, шатры).

Зачастую свайно-винтовой фундамент выбирают те застройщики, которые стремятся максимально органично соединить строительство и природный ландшафт.

Согласно СП 24.13330.2011 винтовой фундамент может использоваться только в малоэтажном строительстве при условии применения легких материалов. Обосновано использование винтовых свай под небольшие дома, дачи, срубы, гаражи, беседки, террасы, заборы и т.п.

Установка своими руками

Свайный фундамент, независимо от того, какие сваи используются устраивается по практически идентичному алгоритму. Он включает в себя:

1. Топографическую съёмку с разметкой;
2. Подготовку и расчистку площадки под сваи;
3. Их установку;
4. Подрезку по уровню с последующей заливкой бетоном;
5. Приварку швеллера или крепёжных пластин.

Подробности можно увидеть на видео.

Отличительной особенностью винтовых свай является то, что их можно устанавливать своими руками. Ручное ввинчивание не столь уж сложное, но для него применяется особая техника работ.

Установка винтовой сваи своиму руками

Существуют определённые ограничения на тип свай, которые можно устанавливать своими руками. Они связаны в первую очередь с физическими возможностями человека.

Необходимое количество рабочих зависит от размеров винтовой сваи. Для максимально возможных величин 108х300 понадобиться бригада в три-четыре человека. Из инструментов необходимы два лома или обрезка арматуры, длиной от полутора до двух метров. Последние нужны для ввинчивания, поскольку именно они способны обеспечить необходимый в среднем крутящий момент в 450 килограмм-сило-метров. Для выравнивания используется пузырьковый уровень.

После того, как закончены подготовительные работы в виде топографической съёмки и расчистки площадки от мусора, двое рабочих берут первую сваю и вставляют в отверстия сверху по лому с двух сторон под углом в 45 градусов. Так они образуют рычаги. Ещё один рабочий прикладывает уровень и с его помощью помогает установить сваю вертикально.

Закручивание производится по часовой стрелке. Рабочий с уровнем постоянно следит за тем, чтобы оно происходило вертикально. Такая технология требует приложения довольно большой физической силы. Вместе с тем, не стоит вкручивать все сваи на одну и ту же глубину, поскольку на одном и том же участке могут оказаться грунты с разными характеристиками. Необходимая глубина определяется достижением определённого крутящего момента. Контроль производится с помощью динамометра. Вместо динамометра на практике можно использовать простое закручивание «до упора», когда уже начинаются деформационные процессы.

Минимальная глубина вкручивания винтовой сваи соответствует максимальной глубине промерзания грунта в данной местности. Часто вкручивание своими руками бывает довольно трудоёмким из-за особенностей почвы. Что проявляется особенно сильно в засушливый сезон.

А вот в случае с рыхлой землёй сваи связывают варным каркасом.

Средняя производительность бригады, занимающейся ручным ввинчиванием винтовых свай, составляет за смену до десятка их.

Монтаж железобетонных свай

Установка забивных ЖБ свай выполняется с привлечением специальной техники, однако некоторые предварительные работы нужно выполнить. В частности:

заведение сваи в направляющую (скважину или каркас);

калибровка скважины, которая определяет место установки сваи. Глубина (длина) калибровочной скважины составляет 1/3 длины сваи. Аналогом скважины может быть решетчатый каркас, устанавливаемый на поверхности грунта. Задача у них одинаковая – служить направляющей для забивки сваи;

очистка участка от посторонних предметов, насаждений, мусора и т.п.;

нанесение разметки на сваю. Зачастую разметку наносят с шагом в 1 м.п. Наличие метки позволяет контролировать уровень погружения сваи;

проверка вертикальности установки уровнем;

забивка сваи. Существует две технологии погружения свай: со статическим усилием (к оголовку сваи прикладывается увеличивающее давление) или с динамическим усилием (к оголовку сваи прикладывается одинаковое повторяющее давление);

Примечание. Отклонение сваи от вертикальной оси более чем на 1% требует ее корректировки или извлечения с последующей забивкой.

достижение точки проектного отказа. Это точка, после которой свая не заглубляется далее. Точка определяется проектом.

сооружение ростверка. Ростверк устанавливается при необходимости. Причем их существует два вида: ленточный и плитный.
