Комбинированный свайно-плитный фундамент: устройство плиты по сваям

Свайно-ростверковый фундамент. его особенности, плюсы и минусы на сайте nedvio

Все, что нужно знать о ленточном фундаменте.

Специалисты в строительной отрасли относят ленточный тип основания к монолитным основам, но только за исключением одного, но весьма значимого отличия – экономичности и доступности. Несмотря на то, что количество бетонного раствора, необходимого для проведения работ, снижается, фундамент не теряет своих прочностных характеристик и отличается особой степенью надежности. Сегодня его применяют для сооружения высотных зданий, промышленных и общественных объектов, а так же, конечно, в строительстве загородных коттеджей любой этажности.

План монолитного фундамента чертеж.

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

  • очистка территории от растительности с последующей обработкой химикатами;
  • разметка участка на основании проекта;
  • создание отверстий для будущих столбов;
  • трамбование грунта на дне ямы;
  • создание песчаной подушки высотой не менее 15 см;
  • укладка геотекстиля;
  • засыпка щебнем;
  • выполнение опалубки для каждой ямы;
  • накрывание полиэтиленом опалубочной системы;
  • создание каркаса для армирования свай;
  • формирование столбов путем заливки в отверстия бетона;
  • обработка поверхности столбов битумной мастикой;
  • монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
  • устройство песчаной подушки;
  • бетонирование ростверка с армированием конструкции;
  • создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

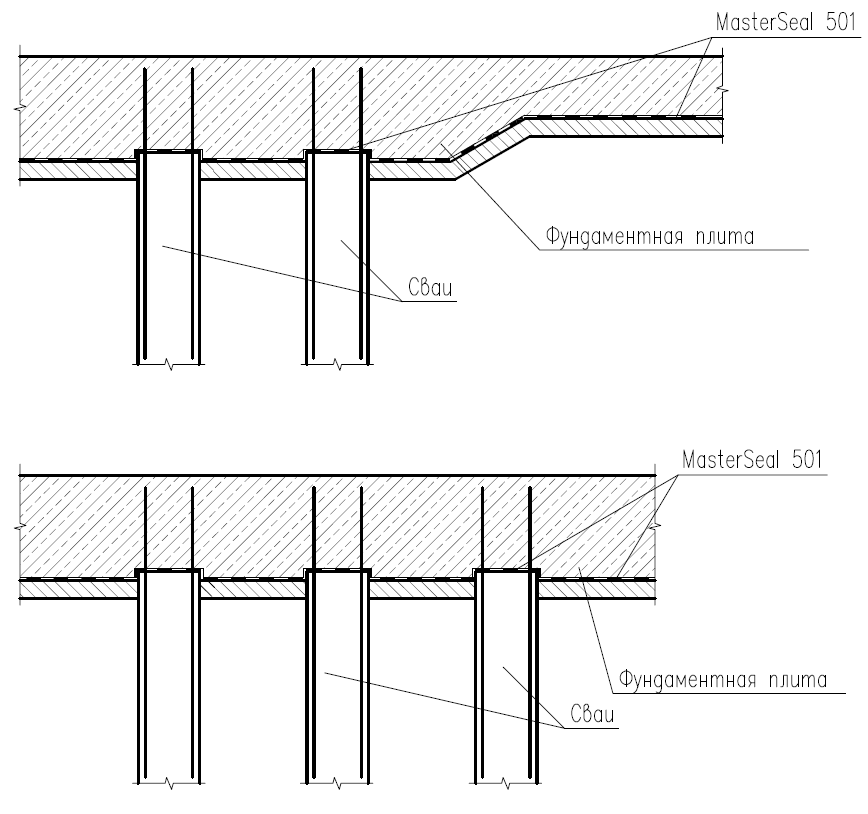

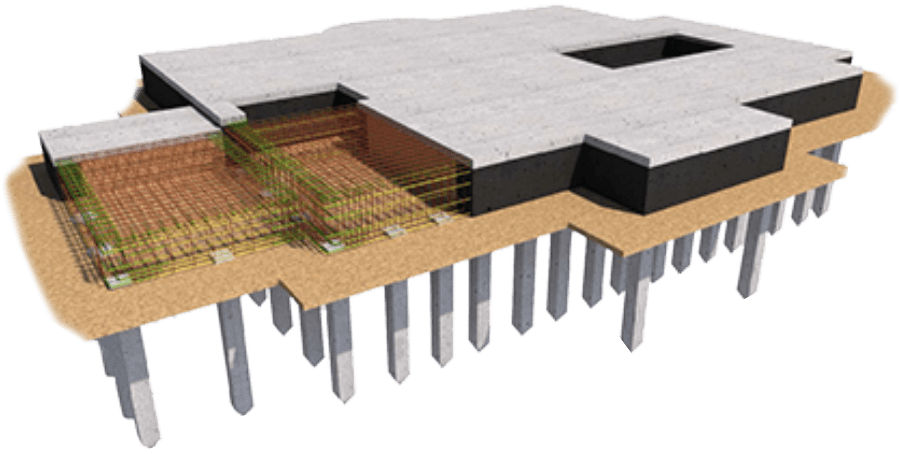

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

  1. Выемка грунта.
  2. Установка свай.
  3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

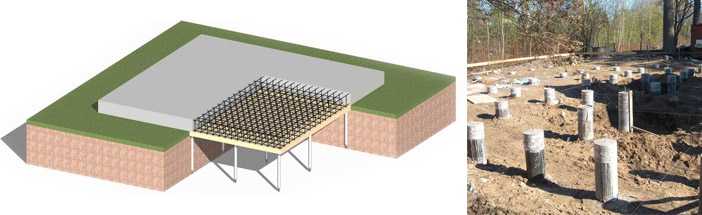

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

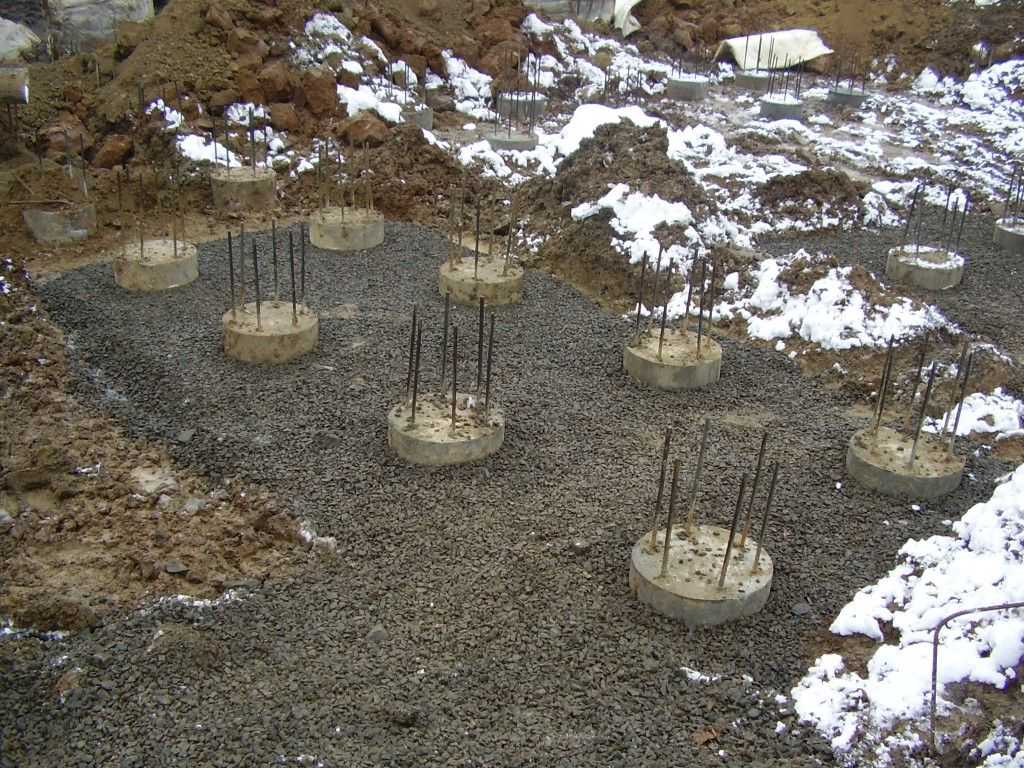

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

  • создание отверстий на проектированную глубину;
  • опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
  • армирование;
  • бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

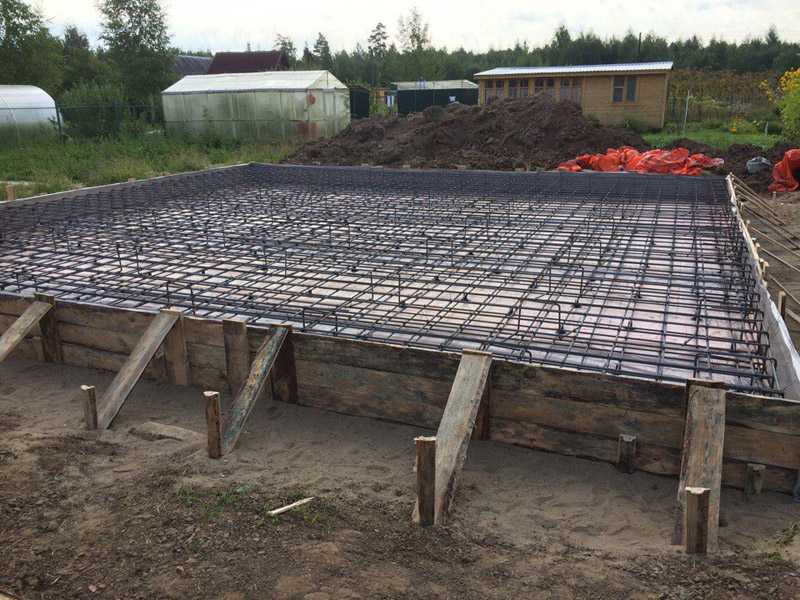

Монтаж плиты

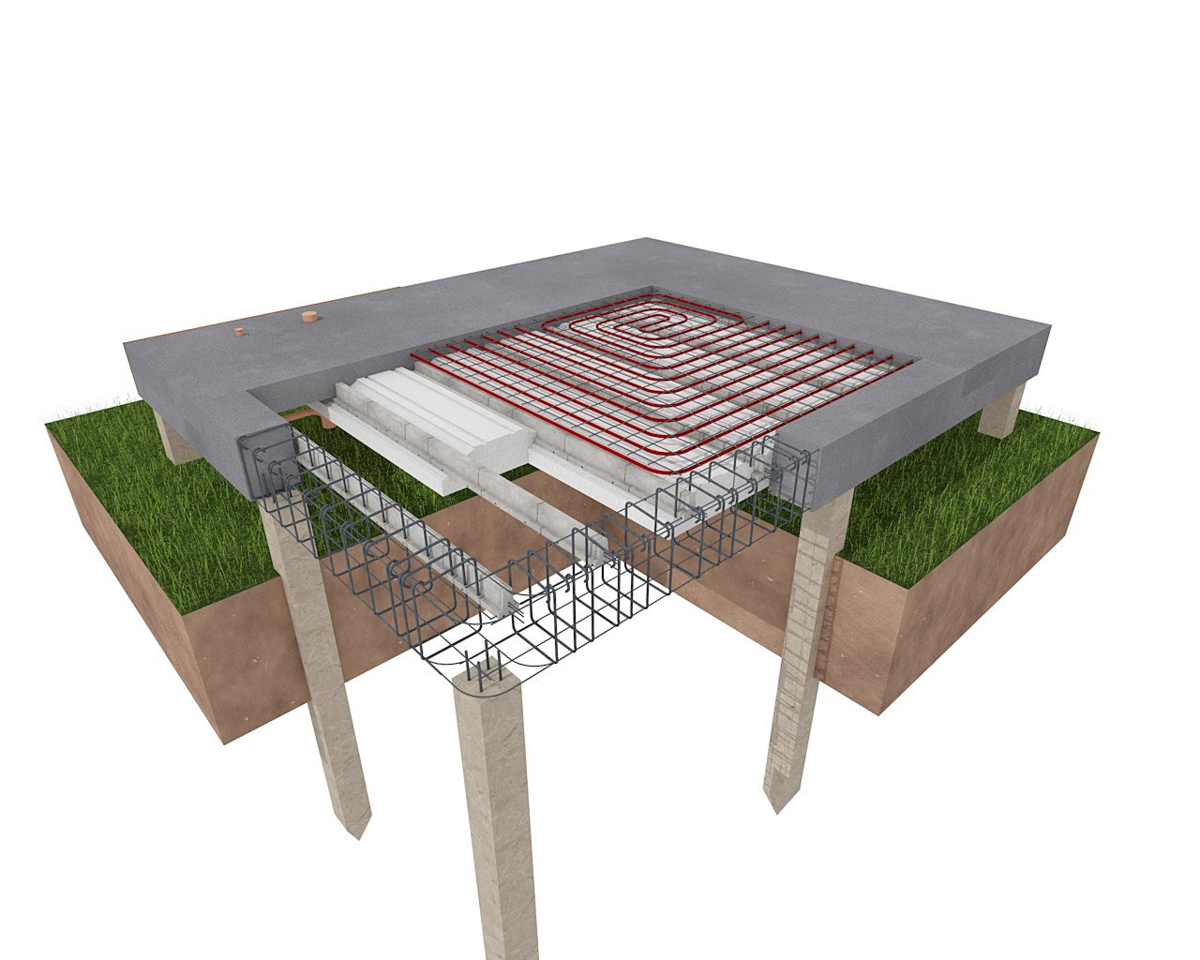

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

  1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
  2. Укладка гидроизоляционной пленки толщиной 0.15 см.
  3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
  4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
  5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

  • Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
  • Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

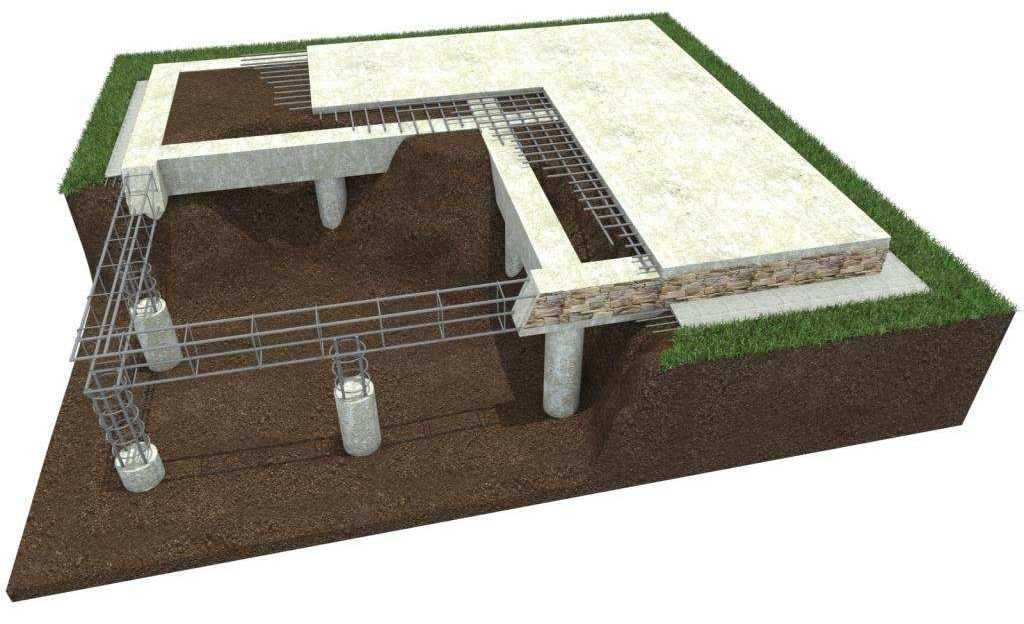

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Монтаж

Вначале производится разметка будущего основания. Для этого сбивают обносочные щиты из досок и брусьев. Такая конструкция состоит из 2 уровней: первый обозначает высоту свай, второй — верхнюю грань ростверка.

Определяют ориентир, от которого будет производиться отсчет, это может быть граница участка или установленный на ней забор. Затем размечают базовые линии фундамента — там будут проходить стены здания. После этого устанавливают обносочные щиты, между ними натягивают бечевку.

Расположение свай размечают в соответствии с проектом, опуская от бечевки отвес, под ним забивают арматурные колышки.

Предлагаем ознакомиться Сравнение пенобетона и газобетона по характеристикам

Потом производятся следующие виды работ:

  • бурение скважин;
  • монтаж обсадных труб;
  • армирование свай;
  • их бетонирование;
  • обрезка обсадных труб.

Бурение в частном строительстве может осуществляться как с помощью ручного бура, так и с применением специальных машин.

Бурение скважины

После того как скважина будет готова, делают обсадную трубу. Для ее устройства можно использовать рубероид. Диаметр обсадной трубы должен практически совпадать со скважиной, а ее длина должна быть на 50 см больше глубины скважины. Для верхней части трубы используют несколько слоев рубероида и стягивают их проволокой. Получается опалубка для будущей сваи, которую помещают в скважину до упора.

Если в промышленных или многоквартирных жилых объектах длина сваи может составлять несколько десятков метров, а диаметр — не менее 1 м, то в частном строительстве чаще всего используются сваи диаметром 0,35 м и длиной 2,5-3 м.

В связи с этим при армировании такого фундамента важно помнить несколько правил:

  1. Суммарная длина арматурного каркаса может быть меньше длины сваи не больше чем на 10 см.
  2. Перевязывание продольной арматуры горизонтальными перемычками должно производиться каждые 70 см. При этом для соединения не всегда используется сварка, иногда достаточно вязальной проволоки.
  3. Для армирования используют либо 3 прутка рифленой арматуры сечением 14 мм, либо 4 прутка сечением 12 мм . Для поперечных перемычек используется гладкая арматура 6-8 мм в диаметре.

Армирующая заготовка. Схема буронабивной сваи.

После того как будет установлена связка арматуры, можно производить бетонирование сваи, то есть заливку бетона внутрь обсадной трубы. Лучше всего для этих целей использовать смеситель, поскольку он предназначен для производства больших по объему бетонных работ.

Подбор подходящего материала производится на стадии проектирования, стандартно для этих целей применяют бетон марки не ниже М100.

Рекомендуется проводить обработку каждого слоя глубинным вибратором, чтобы внутри массы не образовывались пустоты. Лучше готовить бетон небольшими порциями одновременно с утрамбовкой предыдущего слоя.

Для этого могут использоваться два способа:

  • распирание почвы в устье скважины, после чего производится усиленная трамбовка, а затем заливается бетонная смесь;
  • обсадная труба такой конструкции, чтобы снизу получалось уширение.

В первом случае сложно проконтролировать качество полученной конструкции. Во втором качество будет выше, но возрастает трудоемкость работ, поскольку придется бурить более широкую скважину.

При строительстве относительно легкого частного дома такое уширение не нужно.

Обрезка трубы и арматуры производится при помощи болгарки. Стержни арматуры должны выступать из готовой сваи, но все должны быть равной высоты. Это нужно для того, чтобы выполнить связку свай с наземной частью фундамента.

Свайное основание с бетонным ростверком может быть разным по конфигурации, особенностям исполнения, используемым материалам.

Сваи бывают:

  1. Сплошные – универсальный вариант для всех типов почвы.
  2. Полые с многосекционным сердечником – для частного строительства в сложных условиях.
  3. Сваи с уплотненным забоем – для домов весом больше 500 т.
  4. С пятой – с проведением взрывных работ.

Чтобы фундамент сделать своими руками, нужно запастись всем необходимым: обсадные трубы, ручной бур, арматура, бетонный раствор, вязальная проволока, гидроизоляционный и теплоизоляционный материалы, деревянные щиты (из которых будет монтироваться опалубка), рулетка, уровень любой, виброоборудование и все, что обычно используется для работы с бетоном.

Технология монтажа буронабивных свай: пошаговая инструкция

Подготовка местности и разметка будущего фундамента

Подготовка заключается в расчистке участка от мусора, снятии растительного слоя почвы. При необходимости производится подсыпка и утрамбовка грунта. Разметка выполняется в соответствии со схемой установки буронабивных свай. Место расположения каждой скважины помечается вехой. Для того чтобы не ошибиться при разметке можно использовать доски или шнуры, которые будут имитировать будущий ленточный ростверк.

Бурение скважины

Бурение проводится ручным буром, который заглубляется на нужную глубину. При проходке грунт не выбрасывается на поверхность, уплотняясь по стенкам.

В процессе бурения необходимо контролировать, чтобы бур входил строго перпендикулярно, не отклоняясь.

После разработки скважины, диаметр которой должен быть на 5-7 см больше, чем выбранный диаметр свай, основание тщательно трамбуется. При необходимости подсыпается песчано-гравийная подушка в 10-30 см.

Установка обсадных труб

Обсадные трубы препятствуют обсыпанию стенок скважины и обеспечивают безопасное проведение работ. По технологии на плотных глинистых грунтах и суглинках трубы можно не использовать, однако при устройстве буронабивных свай своими руками рекомендуется их установить. Внутри трубы значительно проще монтировать армирующий каркас. Кроме того упрощается процесс заливки и виброутрамбовки бетонной смеси.

В качестве обсадных труб можно использовать пластиковые, металлические или асбестоцементные изделия нужного диаметра. Если финансовые возможности позволяют, то лучше купить специальные обсадные трубы для скважин, на которых имеются подготовленные стыки с удобными соединениями. Труба строго вертикально устанавливается в скважину. Если образовался зазор между стенкой трубы и скважиной, то его необходимо засыпать грунтом с уплотнением.

Армирование

Для создания армокаркаса используется арматура 12 мм. По данным таблицы 1 при строительстве коттеджа нет необходимости использовать сложный план армирования, достаточно 4 или 6 прутов арматуры. Технология связывания армирующего каркаса очень простая: стержни располагаются по кругу, образуя окружность диаметром на 3-5 см меньше, чем размер обсадной трубы. Стержни связываются проволокой. Для закрепления можно использовать хомуты. Длина каркаса = длине обсадной трубы + 30 см. Готовый армокаркас устанавливается в скважину внутри обсадной трубы и заглубляется в грунт.

Заливка бетонной смеси

Бетон, используемый для заливки буронабивных опор должен соответствовать СНиП 2.03.01-84 и быть не ниже класса В12,5. Для массивных домов лучше использовать бетон В15. Для заливки бетона в устье скважины опускается загрузочная воронка. Если заливать смесь без воронки, то возможно появление пустот. Заливать бетонную смесь необходимо медленно, каждый слой толщиной 0,5 м необходимо уплотнять 5-10 минут при помощи глубинного виброинструмента и только после этого заливать следующую порцию. К устройству ростверка можно приступать после того, как бетон наберет прочность — через 3-7 суток.

Перекрытие по винтовым сваям для сруба

Экологический аспект играет далеко не малую роль при выборе материалов для постройки жилого дома или бани на сваях. Если фундамент дома выполняется из винтовых свай, верхняя часть здания очень часто возводится из деревянных материалов. Дерево относится к классическим, экологически чистым, строительным материалам, которые использовались веками для возведения бань, жилых домов и надворных построек. Как правильно устроить перекрытие в срубе на винтовых сваях? Попробуем разобраться с технологией устройства перекрытия в деревянном здании на свайно-винтовых опорах.

Технология возведения перекрытия для сруба на винтовых опорах

После ввинчивания в грунт необходимого количества свай (винтовые), предусмотренных проектом, следует обрезать опоры под один уровень, заполнить их бетонной смесью и укрепить оголовки на каждой винтовой опоре. Укрепление оголовков производится с помощью сварки.

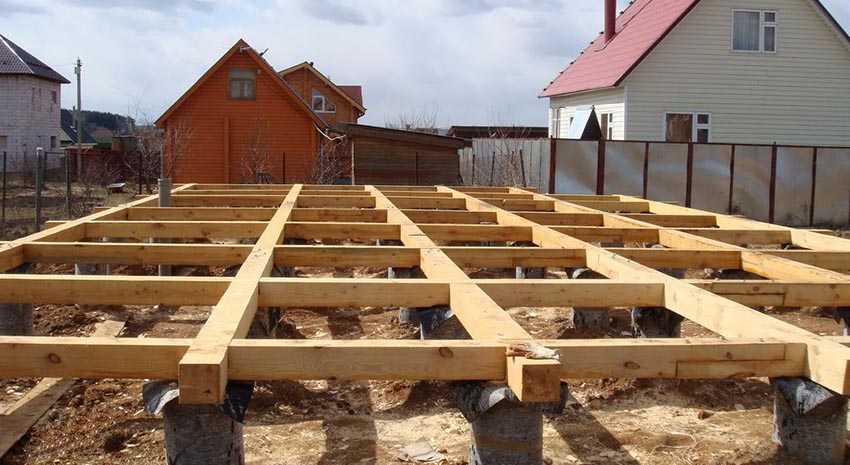

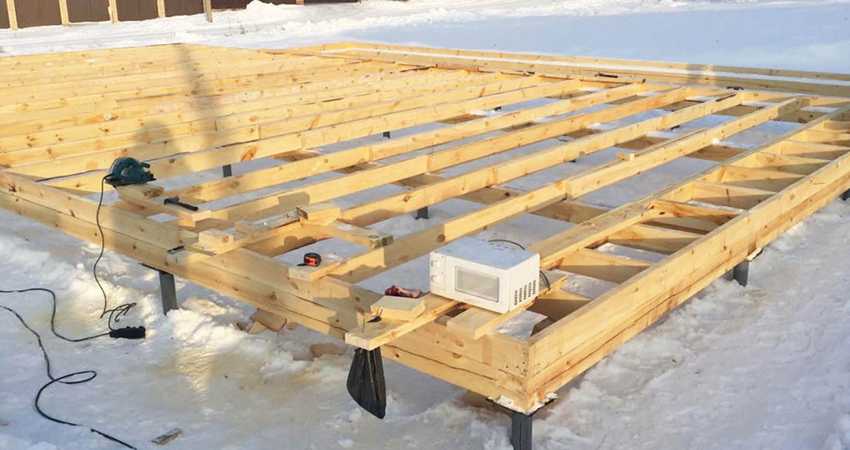

Сруб на винтовых сваях

Затем можно приступать к укладке нижнего венца, для которого может быть использован деревянный брус или оцилиндрованное бревно. Запилы для закрепления деревянных деталей выполняются строго над оголовками опорных элементов сваи.

Существует еще один способ, когда винтовые сваи соединяются ростверковым поясом, выполненным из металла. По всему периметру ростверка наваривают металлические штыри, которые при монтаже должны совпасть с высверленными отверстиями в деревянных деталях нижней обвязки здания

В этом случае, очень важно не ослабить опорный венец большим количеством высверленных отверстий. Гидроизоляция между металлическими и деревянными деталями должна быть выполнена очень тщательно

Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом)

Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом).

После этого приступают к прокладке лаг из бруса, затем возводят деревянное перекрытие, одновременно являющееся полом.

Напольный «пирог» (перекрытие здания на винтовых сваях)

Учитывая, что здание на винтовых сваях имеет снизу незащищенное пространство, свободно продувается ветром, следует правильно устраивать перекрытие нижнего этажа. Для начала укладывается несущий каркас из дерева, который совмещают с настилкой чернового пола из деревянных досок. Посмотрите видео, как правильно сделать перекрытие на винтовых сваях.

Слой пленочной изоляции предохранит первый этаж от выветривания тепла. Затем укладывается основной теплоизолирующий слой, который покрывается рулонными пленочными материалами для изоляции от влаги и пара. Завершением слоеного «пирога» перекрытия, совмещенного с полом, являются доски чистового покрытия.

Для устройства изоляции перекрытия используются следующие материалы:

  • Листовой пенопласт – листы материала укладываются по черновому полу. Стоит отметить, что при недостаточной изоляции от влаги и низких температур, пенопласт легко разрушается, распадаясь на мелкие сегменты. В целом листовой пенопласт, как утеплитель, прекрасно справляется с задачей.
  • Минеральная вата – утеплитель предлагается к реализации в виде отдельных матов или в рулонах. Минвата бывает шлаковой, стеклянной или каменной – все виды прекрасно подходят для утепления перекрытия зданий на винтовых сваях. Материал следует защитить от воздействия влаги.
  • Пеноплекс, пенополистирол – материалы идеально выполняют защиту строительных конструкций от промерзания и повышенной влажности. Утепление перекрытий построек на винтовых сваях пенополистиролом или пеноплексом самый надежный способ из всех имеющихся на сегодняшний день.

Виды монолитных плит с ростверком

Мы уже выяснили, что ростверком плитного фундамента называют рёбра жёсткости (отсюда и название «ребристые»). Направленность рёбер может быть разной, и по этому признаку сплошные основания делят на два вида:

  1. Плиту с толстым краем – у неё выступы направлены в грунт (рёбра вниз).
  2. Плиту с ростверком, рёбра которой направлены в сторону стен здания и образуют чашу.

В каких случаях применяется монолитная плита с ростверком (вверх и вниз)

Направленные вниз рёбра жёсткости дают большую статичность при высоком уровне морозного пучения, в условиях переувлажнённых грунтов, а так же при больших нагрузках от каменных стен. Такой вариант хоть и формируется сложнее, но из-за меньшей толщины горизонтальной части имеет более низкую себестоимость по сравнению с плоской плитой.

Наличие выступов в грунте позволяет заложить под подошвой конструкции толстый слой пенополистирольного утеплителя, который не только нейтрализует воздействие сил пучения, но и является отличным гидроизолятором. Вкупе с правильным дренажом, такой фундамент избавляет от многих эксплуатационных проблем – не говоря уже о том, что он практически не поддаётся изгибающим усилиям.

О достоинствах плит с рёбрами, направленными вверх, мы уже говорили, повторяться не будем. Скажем только, что такие конструкции рекомендованы для применения при нагрузках, превышающих 10 000 кН, и обеспечивают наибольший уровень жёсткости фундамента. Рёбра армируют аналогично ленточным фундаментам, плитную часть – вязаными или сварными сетками в два уровня, образующими объёмный каркас с многократным запасом прочности.

Формирование ростверка поверх плиты

Схема устройства ростверка

Если плиту с направленными в грунт рёбрами устраивают только в малозаглублённом варианте, то при расположении ростверка сверху она может закладываться не только на поверхности, но и на глубине, необходимой для устройства цокольного этажа или полноценного подвала. В первом случае монолитные рёбра играют роль цоколя, а во втором, благодаря большой высоте, выполняют функции стен подвала.

Разница в этих конструкциях заключается в высоте вертикальных стенок чаши, которая диктует неодинаковый принцип формирования пола. Чтобы было понятно, как это делается в том или ином случае, предлагаем для наглядности две схемы устройства ростверка:

Схема Пояснение

Вариант 1. С невысоким поверхностным ростверком

Плита с невысоким ростверком для дома без подвала

Когда плита закладывается с небольшим заглублением, высота рёбер составляет не более 30 см. Если цоколь нужно поднять повыше, его высоту, как показано на этой схеме, добирают за счёт кирпичной кладки. Если необходимости в этом нет, возводить стены из газоблоков или другого материала начинают непосредственно на верхней плоскости ростверка.

Однако уровень пола в помещении не может быть ниже подошвы наружных стен, поэтому разницу в отметках нужно ликвидировать. Основной материал для заполнения этого пространства – песок. Толщину засыпки определяют так: отмечают нулевую отметку (чистого пола); суммируют толщины финишного покрытия, бетонной стяжки (в ней может быть заложена система тёплого пола) и утеплителя. Остальное расстояние и заполняется песком.

Примечание: В качестве утеплителя могут применяться не только плиты ЭППС, но и керамзит. Этот вариант используют, когда общая толщина достаточно большая из-за увеличенной высоты ростверка. Керамзит насыпают на толщину минимум 15 см, а оставшееся пространство заполняют качественно уплотняемым песком.

Вариант 2. Высокий ростверк на заглублённой плите

Плита глубокого заложения с глубоким заложением для устройства подвала

При устройстве глубоко заложенной плиты ростверк превращается в полноценные стены, высота которых соответствует высоте помещения. Поэтому, как и в случае с обычной плоской плитой, здесь финишное покрытие можно формировать прямо по поверхности плиты фундамента.

Элементы греющей напольной системы можно заложить и в саму плиту, но гораздо проще внедрить их в толщу плиточного клея, или, к примеру, уложить под ламинат. Конкретное решение принимается в зависимости от того, какой именно материал использовать для отделки пола.

Плитный фундамент расчет

Качественный фундамент — необходимое условие прочности и долговечности любого здания, поэтому к его расчету необходимо подходить с максимальной ответственностью.

Совет эксперта! Основным рассчитываемым параметром монолитного основания является толщина плиты, поскольку именно от толщины плиты зависят прочностные характеристики и несущая способность фундамента.

При расчете толщины учитываются характеристики грунта и масса возводимого здания. Согласно строительным нормам и правилам, минимальная толщина плитного основания под постройки из легких материалов, пенобетона либо дерева, должна составлять 20 сантиметров, под здания из кирпича — 25 сантиметров.

Главное условие — чтобы между контурами арматурного каркаса соблюдалось расстояние минимум в 7 сантиметров, а сам армокаркас был утоплен в бетон не менее чем на 5 сантиметров.

Рис. 1.4: Схема монолитного плитного фундамента

Если дом возводится на проблемных грунтах — плывунах, в болотистой местности либо на пучинистой почве, необходимый минимум толщины основания — 30 сантиметров, в таких случаях целесообразно обеспечить запас прочности фундамента, так что экономить на его толщине не стоит.

Чтобы точно рассчитать массу дома и на ее основании определить толщину плитного фундамента воспользуйтесь следующими таблицами:

Конструкция (стены) Вес (т/м2)
Кирпичная кладка 0,794
Из ячеистого бетона (пеноблок, газоблок) 0,654
Каркасные деревянные панели с утеплителем 0,167
Из сруба (диаметр 0,24 м) 0,135
Из бруса (диаметр 0,15 м) 0,12
Цоколь из железобетона 1,5
Конструкция (междуэтажные перекрытия) Вес (т/м2)
Из железобетона 0,405
Из дерева 0,102
Конструкция (покрытие крыши) Вес (т/м2)
Шиферная 0,7
Жестяная либо из листовой стали 0,3

Определив вес будущей можно выполнить точный расчет толщины плиты. Приводим пример подобного расчета для дома массой 270 тонн (10*10м).

1. По таблице определяем несущую способность почвы, на которой строится здание (синие цифры);

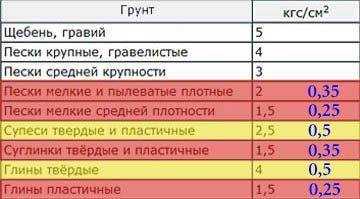

Рис. 1.5: Несущая способность разных видов грунтов

  • 2. К примеру, дом будет возводится на суглинистой почве с несущей способностью 3,5 кгс/см2. Учитывая площадь застройки (10 м2), определяем оптимальную нагрузку на грунт: 10000 см2 * 3,5 кгс/см2 = 350 тонн веса с учетом массы самого фундамента (если нагрузка будет большей — произойдет усадка, меньшей — постройка может перекосится из-за сил пучения);
  • 3. Определяем, какая толщина плиты нужна для достижения оптимальной нагрузки на грунт в 350 тонн (350 — 270 т. массы самого дома = 80 т.) учитывая, что плотность железобетона составляет 2,7 т/м2 : 80/2,7 = 29,7 кубов бетона;
  • 4. 29,7 кубометров бетона по объему (при размере фундамента 10*10 м) заполняют толщину в 30 сантиметров.

Исходя из этого, требуемая толщина плитного фундамента исходя из несущей способности грунта и веса здания составляет 30 см.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Профессиональный монтаж свайно-винтового фундамента

Разумеется, все преимущества свайно-винтового фундамента могут проявиться лишь при грамотном расчёте будущей конструкции и профессиональном её монтаже. В этом вы полностью можете положиться на профессиональную помощь наших сотрудников.

Подготовка к монтажу и сами монтажные работы проводятся ответственными мастерами с соблюдением всех требований технологического процесса. Предварительно изучаются характеристики застраиваемого участка для того, чтобы выбрать оптимально подходящую разновидность нашей продукции для возведения максимально долговечной и надёжной конструкции.

Для оказания такого вида обслуживания наше предприятие располагает качественными материалами и всей необходимой спецтехникой, за счёт чего монтажные работы выполняются быстро и с гарантией высокого качества.

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

  1. Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
  2. Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность.

    Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.

  3. Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
  4. Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки.

    Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.

  5. На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
  6. Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола.

    Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).

  7. Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
  8. На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.

Возможные ошибки и как их избежать

Новички нередко не знают, как залить ростверк, правильно установить сваи, допуская ряд серьезных ошибок. Вот самые распространенные оплошности и пути решения проблем:

Слабая связь между элементами конструкции. Если ростверк не охватывает оголовки свай, при замерзании и оттаивании грунта они могут вылезти из почвы. Все элементы нужно надежно связывать между собой и не применять для этого слишком легкие материалы.

Монтаж заглубленного ростверка на пучинистых грунтах. Отсутствие пространства снизу может вызвать деформацию конструкции при подвижках почвы. При сооружении ростверка нужно подложить плиты пенополистирола вниз, чтобы сформировать свободное пространство.

Недостаточное количество свай. Результатом станет несоответствие нагрузок от здания несущим способностям фундамента. Срок службы конструкции снизится

Перед началом работ важно точно рассчитать толщину, число и расположение опор.

Назначение ростверка

Устройство ростверка

Ростверк представляет собой часть фундамента, соединяющего верхнюю часть свай, которая служит опорой для стен. Изготавливается из металла, бетона, дерева (для легких построек), железобетона. Устраивается в виде ленты или плит, уложенных на сваи.

Домостроение дает неравномерную несущую нагрузку. Она зависит от расположения мебели, предметов быта, использования строительных и отделочных материалов.

Нагрузка передается на ростверк и благодаря его цельной конструкции равномерно переходит на сваи. Это предохраняет постройку от неравномерной усадки, что характерно для свайных фундаментов без использования ростверка.

Свайно-плитный фундамент расчет. Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Заключение

Следует помнить, что основная нагрузка в этом типе фундамента ложится на сваи. Неравномерное распределение веса при строительстве верхних этажей может создать дополнительную нагрузку на отдельные части и привести к деформации основания.

С другой стороны, при правильно сделанных расчетах и соблюдении технологии строительства, дому на свайном фундаменте ничего не грозит. Он простоит долго и ему будут не страшны движения грунта. Он легко «переживет» любое весеннее половодье и зимние морозы.

Как вы уже убедились, строительство фундамента — это очень ответственный процесс

Крайне важно все рассчитать и сделать правильно, иначе надежность дома и безопасность проживающих окажутся под угрозой. Если у вас нет опыта в строительстве, то лучше это доверить профессионалам

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
