Деревянные перекрытия в частном доме между этажами: как правильно сделать межэтажные перекрытия из бруса

Что делать с многопустотными изделиями при износе

Один из эффективных и наименее трудозатратных способов усиления многопустотных плит состоит в следующем. После освобождения верхней поверхности плиты от пола и стяжки в местах, где проходят крайние и один из средних каналов прорубают сверху продольные штрабы (щели) шириной не менее 50 мм, открывающие доступ к каналам.

После изготовления металлического плоского каркаса, с нижним стержнем, диаметром – 20 — 24 мм, и верхним и поперечными (с шагом 250 — 300 мм) с d= 6 мм, и установки его (каркаса) в раскрытый канал плиты, выполняется заполнение мелкозернистым бетоном на основе безусадочного цемента с применением игольчатой вибробулавы. Высота каркаса должна быть такой, чтобы он полностью вмещался в открытый канал плиты и находился от верхней ее поверхности на расстоянии около 20…25 мм. Несмотря на то, что усиливаемая плита не изменит своих геометрических размеров, увеличение ее несущей способности достигнет 30 — 50% от начальной.

Некоторые преимущества изготовления плиты перекрытия

Самостоятельной заливкой монолитной бетонной плиты перекрытия занимаются не только тогда, когда физически не существует другого выхода. Иногда на первый план выступает архитектурная, технологическая, дизайнерская, экологическая целесообразность. Стоит отметить, что именно в таких случаях бывают особенно отчетливо заметны достоинства указанного метода.

Бесшовная картина перекрытия, которую гарантирует заливка монолитной поверхности, позволяет обеспечивать равномерную нагрузку на внешние стены, внутренние перегородки и фундамент здания.

Кроме того, такой способ устройства дает возможность достаточно свободно планировать внутреннее пространство комнаты, делать самые разные по размерам и конфигурации помещения, которые не зависят от нависающих над ними стандартных плит, а опираются на произвольно смонтированные вертикальные колонны.

Наконец, при устройстве балкона в связке с монолитной плитой отпадает необходимость в дополнительной опорной плите.

Круглопустотные плиты перекрытия. Работы по усилению арматуры и наращиванию сечения

Первые действия будут направлены на разгрузку плиты, но только в том случае, если на ней отсутствуют какие-либо предметы с большим весом. С плиты убирается все. В тех местах, где у плиты имеются пустоты, просверливаются отверстия.

Самым важным моментов в выполнении этой задачи – будет определение расположения пустот. И еще, главное, работая болгаркой, постарайтесь не повредить арматурные включения плиты. В подготовленные отверстия будет вставляться арматура.

Ремонт плит покрытия железобетонных резервуаров: 1 – существующая плита; 2 – балка; 3 – конструктивная арматурная сетка; 4 – новый слой бетона.

Обратите внимание на то обстоятельство, что вставляемая проволока по диаметру должна соответствовать диаметру проволоки, находящейся в плите перекрытия. С использованием этой проволоки необходимо сформировать каркас

После окончательного размещения проволоки в отверстиях, необходимо выполнить бетонирование отверстий

По окончанию укладки бетонной смеси (раствора) необходимо провести тщательную трамбовку. Такие действия исключат образование пустот в плитах и добавят ей прочности. После этого необходимо выполнить насечки на поверхности бетонной плиты перекрытия. Нужно это для того, чтобы усилить сцепление с наращиваемым слоем. Не забудьте, что параллельно по отношению к старой арматуре в перекрытии, делаются штрабы. Следующий этап предусматривает установку подвесной опалубки. Затем выполняется устройство в опалубке арматуры усиливающего характера в наращиваемом слое бетона. Перед непосредственным выполнением укладки, поверхность имеющейся плиты перекрытия смачивается водой. Бетонированию подлежит сразу вся наращиваемая поверхность целиком.

Не допускается перерывов в укладке, так как бетонная усиленная поверхность впоследствии должна представлять собой единое целое, плиту сплошного характера. А для этого необходимо одновременное застывание по всему имеющемуся объему.

В процессе укладки бетонного раствора, особому вниманию должны подвергаться штрабы с арматурными составляющими. Проверьте, чтобы эти места были целиком заполнены бетонной смесью и хорошо утрамбованы. Самым важным условием при выполнении усиления плиты способом наращивания считается качество адгезии, иначе говоря, сцепления с имеющейся старой плитой перекрытия.

Используя такой метод усиления плиты перекрытия, вы одновременно повышаете теплоизоляционные, а также звукоизоляционные свойства плиты. Согласитесь, это неплохое преимущество, перед остальными способами усиления.

https://youtube.com/watch?v=-Ol8NGMGQGc

На поверхности имеющейся плиты устанавливается каркас из арматуры и проводится жесткая связка со старым, который располагается в плите. В пространстве между каркасными прутьями производится укладка минеральных плит либо пенополистирола.

Постарайтесь произвести их установку таким образом, чтобы между ними было достаточно места для выполнения бетонирования усиливающих ребер по арматуре. Бетонирование ребер проводится одномоментным образом.

Важный нюанс, проводя любые виды работ, направленные на усиление плит перекрытия, необходимо использовать специальные подпирающие устройства (подпорки). Таким образом вы обеспечите безопасность и удобство проведения работ

Убирать подпорки рекомендуется только спустя неделю, после того как ремонтные работы по усилению плит перекрытия закончены.

Обратите внимание, что неделя – это минимальный срок, который требуется для окончательного схватывания бетона и приобретения им достаточной прочности. По прошествии этого срока исключается опасность обрушения созданной конструкции перекрытия

Вышеописанный способ не является единственным, подходящим для . Существует еще и такой вариант, как выполнение усиления плиты путем взятия ее в обойму из стали. Но не в любом случае, когда лопнули плиты перекрытия, этот способ будет уместен.

Описание конструкции

При выборе варианта заливки основное внимание уделяется армированию перекрытия, несущими элементами выступают металлические балки (двутавр, швеллер). Сделать каркас разрешается из прутьев, диаметром не менее 10‒12 мм, для этих целей используется обычная шахматная схема с шагом в 200 мм

Для заливки нужен бетон прочностью от 200, данный этап работ лучше провести за один день.

Существуют нормативные таблицы для выбора диаметра арматуры (в зависимости от ширины пролетов и ожидаемой весовой нагрузки), но с учетом низкого качества современного металлопроката рекомендуется покупать материал толще как минимум на 2 мм. При этом схема расположения ячеек остается неизменной, желательно применять цельные куски, в крайнем случае — сваривать отдельные участки (а не перевязывать проволокой). У таких бетонных перекрытий отсутствуют прогибы и ограничения по форме, но для приобретения достаточной надежности требуется особый уход за поверхностью и выжидание определенного промежутка времени до полного набора прочности раствора.

Укладку готовых армированных плит своими руками провести труднее, в этом случае делается предварительный расчет, подбор и покупка материала с нужными размерами, продумывается оптимальная схема их размещения. Монтаж проходит быстро, такие перекрытия обладают высокими несущими способностями, ввод в эксплуатацию возможен практически сразу. Существенным ограничением для самостоятельного проведения работ является необходимость в грузоподъемной технике, для размещения армирующего пояса требуется как минимум консультация специалистов. Единственный вариант укладки такого перекрытия своими руками (без использования услуг строительных фирм) — аренда подъемного крана и привлечение помощников.

Технология монтажа бетонных панелей

Подготовительные работы начинаются еще на этапе возведения стен: на определенной высоте кладка ведется не полностью, часть пространства остается для монолитного армопояса. Глубина опирания плит зависит от толщины перекрытия, с учетом будущей теплоизоляции, и лежит в пределах от 70 мм для стальных конструкций и 120 — для поверхностей из пористых материалов. Они не заходят в стены из крупных бетонных блоков глубже, чем на 120 мм, из кирпича — на 160.

Процесс заливки армопояса напоминает фундаментные работы: устанавливается опалубка, внутри которой следует сделать прочный каркас-обвязку из металлопроката, далее все заполняется цементно-песчаным раствором (без щебня). Данный этап является обязательным, по всему периметру разделяемого помещения появляется конструкция, более прочная, чем сами стены, при укладке цокольного перекрытия его провести проще. В последнем случае по крайней кромке фундамента просто устанавливается дополнительная опалубка, расход раствора увеличивается незначительно.

Далее, с помощью подъемного крана размещаются бетонные балки перекрытия, шероховатая часть является верхней, гладкая — нижней. Все дальнейшие этапы вполне выполнимы своими руками. Возможны проблемы, связанные с размерами блоков, не всегда удается перекрыть все пространство. В этом случае плиты раскладываются с отступом в половину оставшегося свободного места, а полученные промежутки заполняются обрезками железобетона или шлакоблоком и заливаются тем же цементно-песчаным раствором, что и для армопояса. Для упрощения сцепления при закладке позволительны незначительные щели, но не более 5 мм, однако желательно их избегать. Согласно прилагаемой инструкции, не допускается монтаж сильно поврежденных плит при возведении многоэтажных зданий, но на надежность конструкции в малоэтажном доме мелкие дефекты и трещины не повлияют.

В любом случае бракованные элементы заводятся на стены глубже на 10 см, чем целые, дефектные участки лучше размещать с учетом попадания на будущие внутренние перегородки, также они монтируются между целыми панелями. Часто возникает вопрос: как сделать бетонное перекрытие надежным, с этой целью специалисты рекомендуют усилить места стыков металлическими прутами (еще эта процедура способствует более прочному соединению с несущими конструкциями).

Обязательно отслеживается горизонтальный уровень, предельно допустимые отклонения двух смежных поверхностей составляют: до 8 мм при длине плит до 4 м, до 10 при средних размерах, и 12 мм — для монолитов от 8 до 16 м. Толщина бетонного раствора под ребром плиты не должна превышать 20 мм. Желательно сделать дополнительную теплоизоляцию торцов, в частности — участков соприкосновения со стенами, все возможные пустоты заполняются. Этот этап очень важен, при его игнорировании в полостях накапливается конденсат, ржавеет арматура в перекрытии, сыреют стены и потолки.

Высота потолка в частном доме

Высота определяет удобство помещения в частном доме и способ его эксплуатации. От нее зависит объем циркулирующего воздуха.

Минимальная высота

Нормы безопасности предусматривают минимальную высоту потолка в 2,4 м для частного дома. В этом случае разрешают устанавливать газовые приборы: плиту, котел и колонку

Это важно и с практической точки зрения. На перекрытие устанавливают люстры, и при меньшей высоте человеку с ростом выше 1,7 м некомфортно передвигаться

Во внимание берут психологический фактор: малая высота угнетает, а у людей с боязнью замкнутого пространства вызывает панику. Он вносит ограничение на использование подвесных конструкций и отделки.

Оптимальная высота потолка в частном доме

Оптимальной высотой для потолка в частном доме считают 2,5—2,7 м с финишной декоративной отделкой. Нет ограничений на выбор большего показателя, т. к. маленькая площадь в этом случае смотрится выгоднее. При этом учитывают:

способ обслуживания;
отопление помещений;
гармоничность.

Уборка перекрытия потребует устойчивой лестницы. Замена ламп в точечных светильниках будет затруднена. Большая высота отрицательно сказывается на уюте комнаты, что учитывают при выборе отделки и способа использования помещения. Увеличатся расходы на отопления. Чтобы поддерживать комфортную температуру в 22° под потолком, воздух придется нагреть до 30° и выше. Возрастают теплопотери через перекрытие, что приводит к обледенению кровли, появлению гнили и грибка на стропильной системе.

При необходимости потолка в 3 м и выше вопрос с отоплением решают установкой теплого водяного или электрического пола. В этом случае поверхность нагревается равномерно и воздух, поднимаясь, прогревает весь объем помещения. В частных домах со вторым светом, где потолок находится на уровне кровли не используют конвекционные обогреватели. Их заменяют на инфракрасные или указанный выше вариант с полом.

Безбалочные

Сборно-монолитное перекрытие

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Расчеты

Расчет сечения позволит не сомневаться в прочности и жесткости конструкции. При этом определяется максимальная длина, которая допускается при каком-либо сечении. Чтобы выполнить расчёт, нужны следующие данные:

длина деревянной балки перекрытия (точнее, расстояние между несущими стенами);
расстояние между балками (их шаг);
нагрузка на конструкцию.

Нагрузка складывается из двух значений: постоянного и временного. Постоянное включает в себя массу самих балок (пока предварительную), утепление, подшивка потолка, черновой и чистый пол. Временная нагрузка — это масса людей и мебели. По нормативным документам для жилых помещений она принимается равной 150 кг/м2. Для чердака можно взять меньше, но рекомендуется — такую же. Это не только обеспечит определенный запас прочности, но и даст возможность в будущем переоборудовать свой чердак в мансарду без реконструкции несущих элементов.

Балочный каркас следует рассчитывать по таким формулам:

В этих формулах q — это нагрузка на кв. м перекрытия, которая включает в себя массу конструкций и 150 кг полезного значения. При этом указанные величины требуется умножить на расстояние между балками. Это вызвано тем, что для вычислений нужно нагружение на погонный метр, а изначально величина рассчитана на квадратный. l2 — расстояние между несущими стенами, на которые опирается прогон, взятое в квадрате.

Зная Wтреб, можно подобрать сечение перекрытие. W = b*h2/6. Зная W, можно легко составить уравнение с одной неизвестной. Здесь достаточно лишь задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Чаще всего деревянная балка уже имеет известную ширину. Удобнее изготавливать ее из доски шириной 50 или 100 мм. Также можно рассмотреть вариант с составным сечением. Его изготавливают из нескольких досок толщиной 50 мм.

Расчетом в указанном случае находят необходимую высоту элемента. Но бывают такие случаи, что нужно вписаться в определенный пирог перекрытия, чтобы не уменьшить высоту помещений. В этом случае в качестве известной величины в уравнение добавляют высоту сечения, а находят ширину. Но чем меньше высота, тем более неэкономичным будет каркас перекрытия.

Для стягивания двух или трех досок между собой удобно использовать металлические шпильки. При этом при закручивании гаек обязательно используют более широкие шайбы. Они предотвращают вдавливание металла в более мягкое дерево. Между деревом и стальными крепежами нужно обязательно предусмотреть изоляцию. Для этого можно использовать такой материал, как ТЕХНОЭЛАСТ марки ЭПП.

Деревянные бруски перед монтажом необходимо гидроизолировать

Перед использованием деревянных элементов их обрабатывают антисептическим составом. Это нужно для предотвращения заплесневения и загнивания. Также рекомендуется выполнить обработку антипиренами, которые повысят пожарную безопасность. При опирании прогонов на стену из кирпича или бетона их концы оборачивают техноэластом, линокромом, гидроизолом или рубероидом.

При возведении частных загородных зданий многие строители используют балки перекрытия. Изделия равномерно распределяют усилия от вышерасположенных конструкций, повышают жёсткость и прочность всего дома. Во время проектирования жилого здания необходимо провести расчёт балок перекрытия из дерева, выбрать оптимальное сечение и расстояние между брусками.

Особенности маркировки ЖБИ плит для перекрытия

Производство железобетонных изделий выполняется в четком соответствии ГОСТ стандартам, согласно которым готовая продукция маркируется следующим образом:

Марка «2П»: структура плиты также без пустот и однослойная, но толщина самого изделия больше;
Марка «1ПК»: изделие с пустотами круглой формы в диаметре 1.6;
Марка «2 ПК»: изделие с круглыми пустотами внутри, диаметр которых 1.4;
Марка «ПБ»: структура продукции многопустотная.

Наибольшей прочностью и износоустойчивостью характеризуются плиты марок 2П и 2ПК, в производстве которых применяют бетон высшей прочности. Их лучше использовать в строительстве больших промышленных и общественных сооружения. Для частного строительства и возведения легких конструкций подходят плиты марок 1П, ПБ и 1ПК.

Заделываем балки в стену

Схема опирания деревянной балки на стену.

В строительстве этап заделки балок в стену является наиболее важным и ответственным. Конструкции перекрытий должны отвечать высоким требованиям надежности и прочности, так как именно они являются гарантией безопасности всех проживающих в доме.

Первое, что необходимо выполнить, – это отесать торцевые концы балок под углом, равным 60 градусам.
Выполнить обработку торцевых концов балок при помощи антисептического состава. Еще одним действием, характерным для этого этапа, является процедура обработки смолой.
Далее необходимо обернуть концы балок толем и уложить их таким образом, чтобы они не достигали задней стенки гнезда, примерно на 40 мм (+- 10 мм).
После того как балка уложена, ее стороны (боковые и верхнюю) заделывают при помощи раствора, в который в качестве составляющей входит щебенка.

Опирание балок на кирпичные стены: а – с заделкой в стену, б – с помощью хомутов, в – на консоли, г – на пилястры,. 1 – хомут, 2 – консоль, 3 – пилястра.

При имеющейся толщине стен, равной 2,5 кирпичам (это приблизительно 640 мм) либо больше, балки, точнее их концы, не замазывают раствором. Для этого более подходит другой вариант заделки.

Так как балка своими торцевыми концами имеет опору на стены (обычно, не более чем в 150 мм), понятно, что между ее концом и стенкой гнезда (задней) есть свободное пространство, примерно 100 мм.

Такое расстояние подойдет для того, чтобы соблюдалась воздушная прослойка и чтобы была выполнена укладка теплоизоляции. Что касается гнезда, то его дно подлежит выравниванию при помощи бетона, затем наносится слой битума и два толевых слоя.

Схема заделки перекрытия в наружную стену: 1 – стена; 2 – подкладка; 3 – заделываемый конец балки; 4 – плита перекрытия.

А вот для задней стенки используют просмоленный войлок. Этот слой войлока прижимается при помощи доски, прошедшей антисептическую обработку. Ее толщина обычно соответствует 25 мм.

Обратите внимание, что конец балки должен быть уложен таким образом, чтобы пространство, получившееся между ним и доской, составляло примерно 40 мм. Если же стены вашего дома менее вышеназванного размера, например, в два кирпича, то вам подойдет следующий способ. Если же стены вашего дома менее вышеназванного размера, например, в два кирпича, то вам подойдет следующий способ

Если же стены вашего дома менее вышеназванного размера, например, в два кирпича, то вам подойдет следующий способ.

Так же, как и в первом случае, задняя стенка гнезда укрывается просмоленным войлоком в два слоя.
Затем изготавливается ящик с тремя стенками, его поверхность просмаливается, и он устанавливается в гнездо, им прижимается уложенный ранее войлок.
Если же заделка балок происходит при устройстве чердачного перекрытия, и стены при этом отвечают толщине в два кирпича, то особое внимание необходимо уделить гнездам, точнее их защите. Как и в вышеназванном примере, необходимо изготовить ящик с тремя стенами, просмолить его поверхность и обить войлоком.
Балки, расположенные вблизи дымоходных труб, располагают на расстоянии не меньше, чем 400 мм до ее внутренней поверхности.

Схема заделки деревянной балки перекрытия в кирпичную стену: 1 – деревянная балка; 2 – конец балки, обмазанный смолой и обернутый толем; 3 – гидроизоляция; 4 – кирпичная стена; 5 – воздушный зазор между стеной и скошенным торцом балки

Конечно, случается и так, что балку невозможно расположить на более дальнем расстоянии от дымохода. При таких обстоятельствах осуществляют врубку балки в конструкцию ригеля.

А сам ригель врубают уже в две балки, в результате чего происходит их ослабление. Уменьшение ослабления добивается укладкой балок более толстым концом по отношению к дымоходной трубе.

При строительстве кирпичного, каменного и других подобных им строений необходимо соблюдать условие, при котором между стеной и крайними балками будет иметься зазор минимум в 50 мм. Его заделку производят с использованием рейки. Не забудьте, что рейка и балка отделяются друг от друга при помощи слоя толя либо слоя рубероида.

Монтаж опалубки

Технология обустройства перекрытия предполагает обязательное использование горизонтальной опалубки. Вы можете арендовать готовую опалубку у специализированн ой компании либо же собрать необходимую конструкцию своими руками.

Первый вариант более простой и удобный. Готовые фабричные опалубки идут в комплекте с телескопическими опорами, что позволяет дополнительно сэкономить время на изготовлении подпорок.

Второй вариант более бюджетный. Для самостоятельной сборки опалубки используйте обрезную доску толщиной не менее 2,5-3,5 см. Можно использовать влагостойкую фанеру толщиной от 2 см.

Доски должны быть сбиты максимально плотно. При наличии заметных щелей между досками опалубка обязательно застилается гидроизоляционно й пленкой.

Набор для установки опалубки

Подготовьте следующие приспособления для сборки опалубки:

доски;
фанеру;
брус;
молоток;
ножовку;
уровень;
гвозди;
топор.

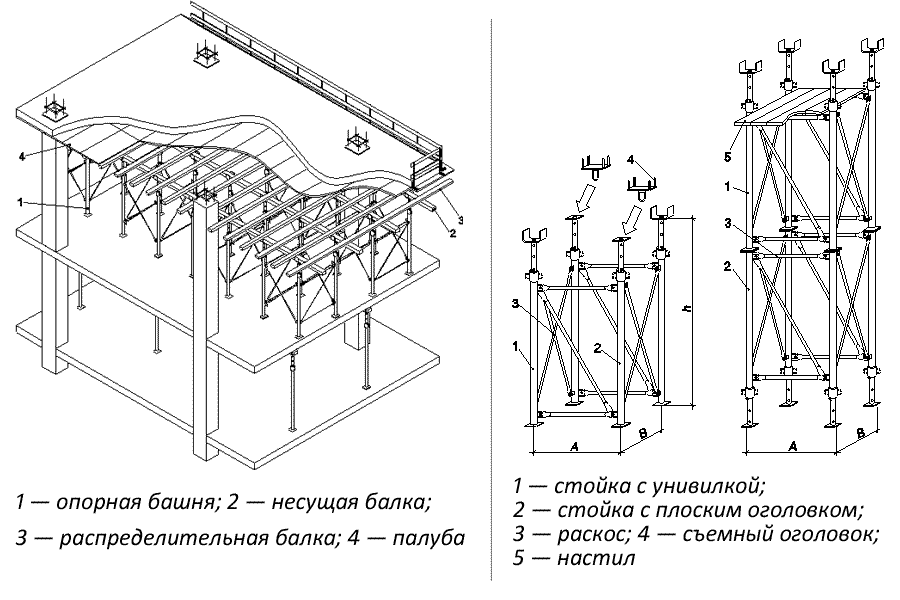

Установка опалубки

Первый шаг.

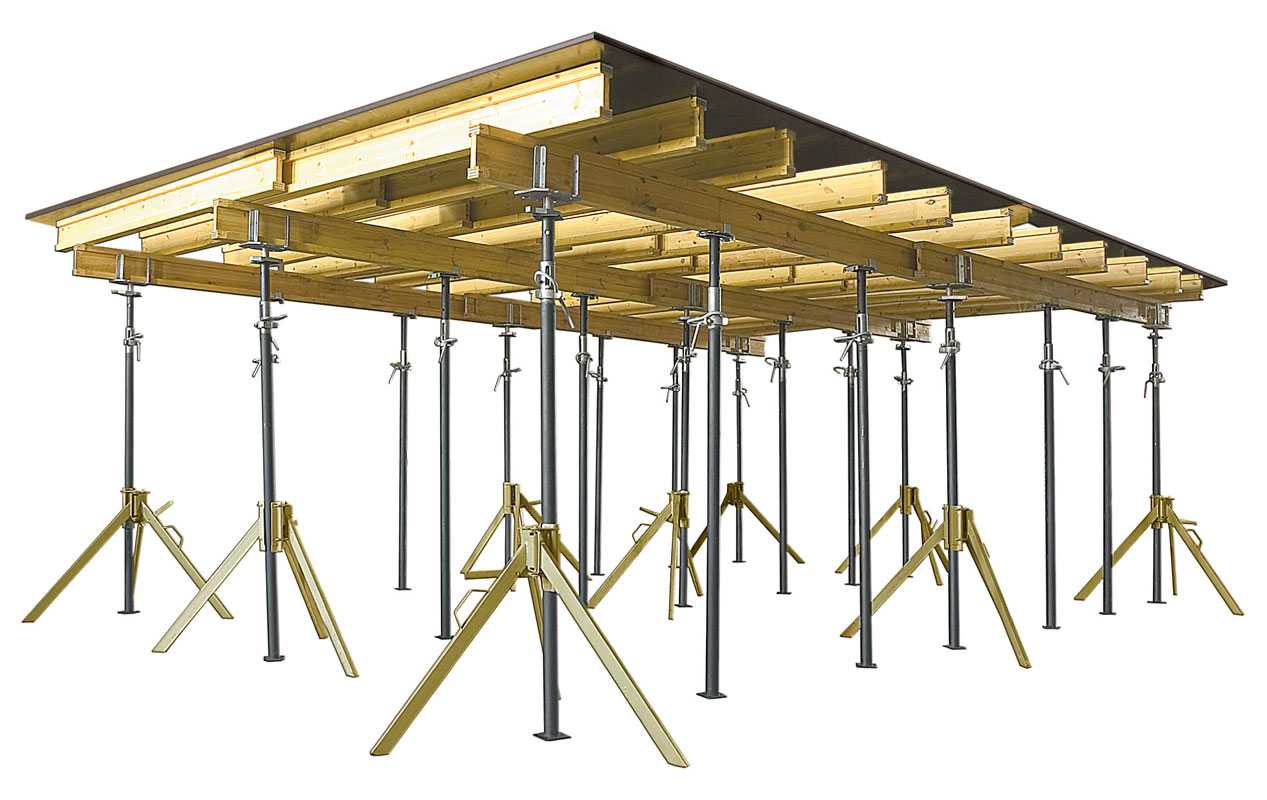

Установите вертикальные опорные стойки. Лучший вариант – регулируемые телескопические стойки из металла. При их отсутствии подойдут и деревянные бревна диаметром от 80 мм.

Стойки устанавливайте с метровым шагом. Расстояние между стенами и ближайшими к ним стойками должно составлять не менее 200 мм.

Второй шаг.
Уложите поверх опорных стоек ригели. Это продольный брус, за счет которого будет поддерживаться вся размещаемая выше конструкция.

Третий шаг.
Поверх ригелей установите опалубку. Сначала уложите на продольные брусья поперечные деревянные балки, на них – доски либо фанеру.

Габариты опалубки подбирайте так, чтобы ее крайние грани упирались в стены без образования щелей.

Четвертый шаг.
Верхний край опалубочной конструкции должен находиться строго на одном уровне с верхним краем выложенной стены. Для выполнения этого требования отрегулируйте высоту опорных стоек.

Пятый шаг.
Установите вертикальные элементы конструкции. Ввиду того что края плиты перекрытия должны заходить на стену, размещайте вертикальное ограждение на соответствующем отдалении от внутренних краев стен.

Шестой шаг.
Проверьте ровность установки опалубки при помощи уровня. Исправьте отклонения в случае их обнаружения.

Для соединения элементов опалубки используйте удобный крепеж, к примеру, нагели либо гвозди.

Для удобства выполнения последующих работ опалубку можно застелить гидроизоляционны м материалом.

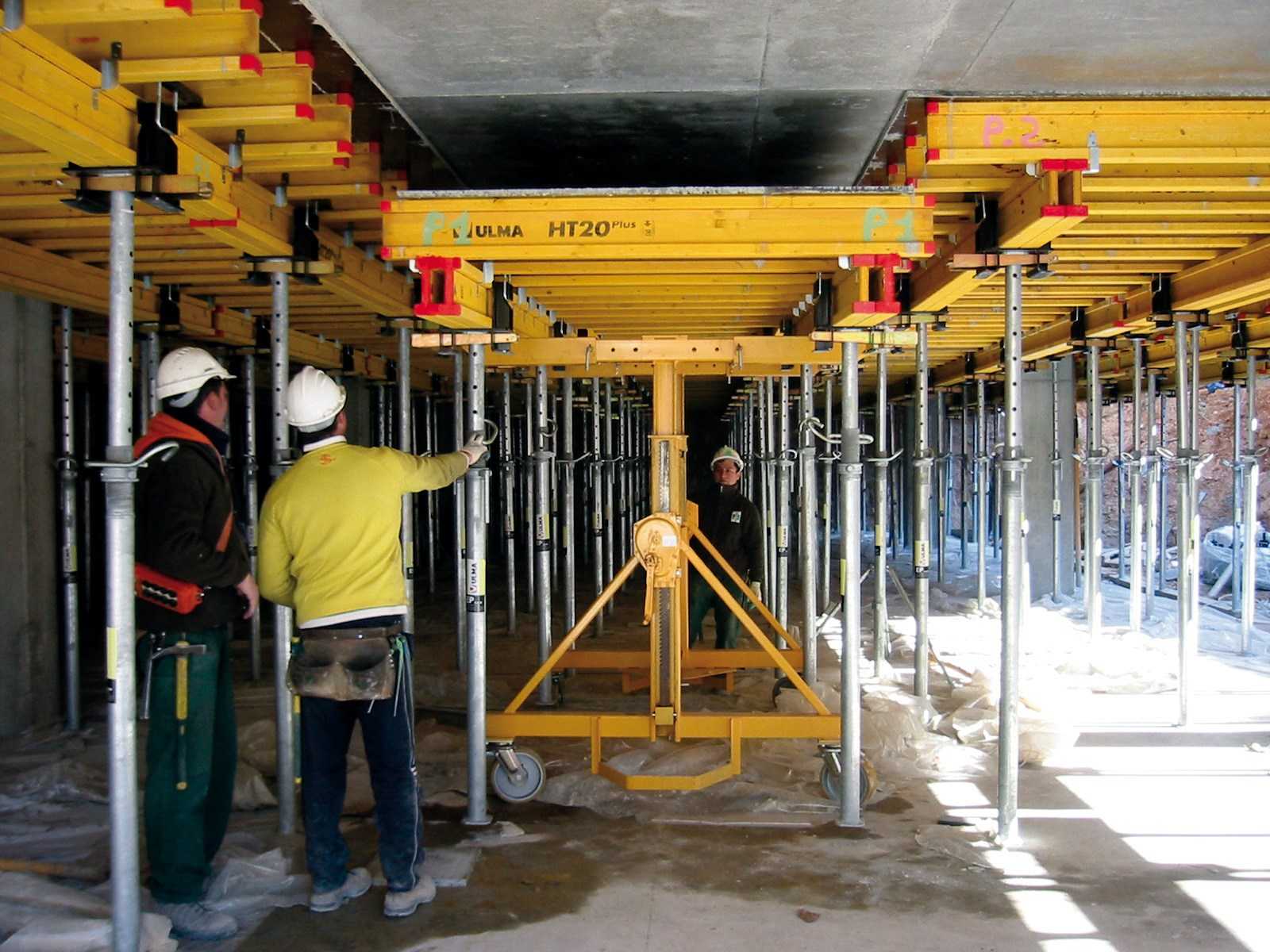

Телескопические стойки более предпочтительны по сравнению со своими деревянными аналогами по той причине, что металл гораздо надежнее древесины. Каждая телескопическая стойка способна выдержать нагрузку до 2000 кг без появления деформаций и трещин, как это может произойти в случае с деревянным брусом.

Как декорировать старые балки?

Монтаж фальш балок не требует особых навыков и много времени. С работами по установке может справиться практически любой человек. Но если в интерьере есть перекрытия или старые балки, им можно придать ухоженный и эстетически привлекательный вид. Их можно покрасить, предварительно зашпаклевав и загрунтовав. Возможна оклейка зеркальной или стеклянной плиткой, а также декорация при помощи канатов в морском интерьере. К балкам на кухне можно прикрепить рейлинги. Их можно использовать для размещения кухонной утвари, посуды и специй.

Если вам нужно замаскировать потолочные балки или имеющиеся перекрытия, можно использовать следующие поверхности:

Натяжное полотно с использованием двухуровневой конструкции.

Гипсокартонный потолок, когда каркас и листы крепятся не к балке, а потолку.

Кессонная конструкция представлена изящной, но дорогостоящей конструкцией в доме.

Вагонка является наиболее простым способом, которую можно установить своими руками.

Виды плит применяемых в строительстве

Плиты перекрытия из железобетона бывают, в основном, следующих видов:

сборные, которые используются в покрытиях и перекрытиях жилых, промышленных и общественных зданий, укладываемые на железобетонные элементы каркаса – балки, ригели, фермы, а также на кирпичные стены; их типы:
ребристые, длиной до 12000 мм – с массивными продольными полками трапецеидального сечения, в которых расположена основная рабочая арматура, и тонкими (толщиной до 50 мм) полками, армированными сетками, дополнительно такие плиты имеют с нижней стороны небольшие поперечные ребра жесткости, расположенные с одинаковым шагом.
пустотные, длиной от 3000 до 6000 мм – прямоугольного сечения протяженными продольными каналами (до 6 шт.), при этом пустоты могут быть, как идеально круглые, так и овальной формы.
монолитное перекрытие в большинстве случаев изготавливаемое в виде так называемой «балочной клетки», составляющее с балками, на которые оно опирается единое целое. Продольные и поперечные балки в местах перекрещивания также монолитно соединяются и связываются арматурой с предварительно изготовленными, с заданными пролетом и шагом колоннами. В некоторых случаях, для опор монолитных плит перекрытий могут использовать сборные элементы каркасов зданий.
в старинных зданиях конца 19 — начала 20 века обнаруживаются перекрытия с несущими двутавровыми балками (чаще — обычными рельсами), пространство между которыми заполнено бетоном на битом кирпиче. Для того чтобы при бетонировании эти балки не «разъезжались», они стягивались между собой металлическими полосами кузнечной сваркой.
