Акты геодезической разбивочной основы для строительства: приемка, передача

Особенности выполнения геодезической съемки

Всю работу, которая выполняется геодезистами, можно разделить на несколько этапов, следующих один за другим:

1. Топографическая съемка. Здесь специалист выезжает на место для обследования участка, берет пробы грунта, определяет наличие подпочвенных вод и производит топографические замеры.
2. Геодезические работы. На территории, где производятся исследования, могут располагаться подземные и надземные коммуникации, включая электроснабжение, теплотрассы, телефонные и интернет кабели и прочие. Помимо этого на данном этапе работ определяются уклоны и перепады высот, предоставляются рекомендации относительно расположения будущей застройки по сторонам света.
3. Работы по согласованию выявленных подземных коммуникаций с соответствующими коммунальными службами.
4. Инженерно-геологические мероприятия. Здесь производится доскональное исследование почвы как на местности, так и в лабораторных условиях. На основании расчета предоставляется письменное заключение относительно несущей способности грунта на исследуемом участке.
5. Оформление межевого плана. Создание плана предусматривает нанесение в натуре межевых знаков на участке, что позволяет с высокой точностью определить его границы по факту.
6. Рассмотрение проекта будущего строения и сравнение его с полученными результатами для проверки соответствия. При необходимости вносятся корректировки и поправки, даются ценные рекомендации относительно глубины и типа фундамента, точного места расположения дома.

Работу по геологии земельного участка обычно выполняет бригада из нескольких человек, в состав которой входят инженер-картограф, специалист по топографии и геодезист.

Состав работы по геодезии земельного участка:

• Исследования ландшафтных особенностей местности
• Определение точных границ земельного участка, что выявляется в результате межевания
• Выявление поворотных точек
• Анализ расположенных коммуникаций (в том числе и заброшенных – необслуживаемых)
• Съемка объектов строительства, расположены на участке

По времени на все геодезические работы обычно уходит порядка 3-4 недель, однако все зависит от площади надела, времени года, погодных условий и так далее.

Какие документы есть еще:

• Все документы из раздела «Акт»
• Рубрикатор всех типовых образцов и бланков документов

Что еще скачать по теме «Акт»:

• Форма акта приемки-передачи рекультивированных земель на территории Московской области
• Форма акта приемки оказанных услуг (приложение к государственному контракту на оказание услуг для государственных нужд)
• Форма акта приема-передачи документов на государственное хранение
• Форма акта приемочной комиссии о приемке переустроенных и (или) перепланированных жилых помещений, расположенных в Егорьевском муниципальном районе Московской области
• Форма акта приема-передачи документов и конвертов, возвращаемых в архив централизованной обработки данных

• Важные нюансы при покупке фирмы
• Процесс переписки квартиры на другого человека
• Процесс получения визы в США
• Процесс продажи машины
• Процесс строительства гаража (с бюрократической точки зрения)
• Строительство частного дома в городской черте

Как составляется акт передачи объекта в работу

В самом начале подобной официальной бумаги указывается:

• информация о том, что документальное свидетельство является приложением к ранее составленному соглашению;
• ссылка на договор с его номером и датой подписания;
• посередине бланка указывается его название, а также место и дата составления.

Далее, заполняется основная часть документа:

• фиксируется факт перехода вещи от собственника к подрядчику с указанием названий обеих организаций;
• указываются идентификационная информация о предмете;
• при наличии специфических особенностей у предмета, они также указываются.

В завершение прописывается то, что после перехода от владельца вещи вся ответственность за нее будет возложена на исполнителя.

Образец заполнения акта передачи объекта в работу

Приложение № 3

                                                                                                             к Договору от «12» декабря 2021 г. N 63-Н

Акт передачи объекта в работу

 г. Санкт-Петербург                                                                                                                     21 декабря 2021 г.

Официальные представители «Стройтрест», после детального ознакомления с предметом, расположенным по адресу: г. Санкт-Петербург ул. Луховицкая, д. 63, и изучения технической и другой сопроводительной документации, подтверждают факт проведение перехода предмета от «Стройтрест» к «Формат-М», выступающей в качестве подрядчика для проведения действий, указанных в договоре от  «12» декабря 2021 г. N 63-Н.

При переходе и приеме объекта исполнителем он возлагает на себя все заботы по его содержанию в надлежащем состоянии.

Официальные представители обеих сторон подтверждают, что предмет находится в нормальном состоянии. при этом у сторон нет никаких претензий друг к другу.

Директор ООО «Стройтрест»                                                                    Карпов         Карпов П.Н.

Заместитель директора ООО «Формат-М»                                           Пичугин        Пичугин Л.Л.

Инженер по технике безопасности ООО «Формат-М»                      Кальченко    Кальченко Г.Ф.

Как создать ГРО?

Созданием геодезической разбивочной основы занимаются профильные специалисты – геодезисты. ГРО обычно делается в виде строительной сетки, специальных осей (продольных, поперечных), которые определяют положение основных объектов строительства на местности, а также красные линии.

Сверху на отметки специалисты наносят точные координаты и высотные отметки. Если вблизи строящегося объекта находятся другие объекты капитального строительства, тогда знаки могут быть вынесены на стены этих объектов.

Если объектом строительства выступает большое здание, тогда геодезисты используют геодезическую сетку в виде системы из больших квадратов и прямоугольников.

При построении сетки важно соблюдать такие условия:

• обеспечить удобство для проведения ГРО;
• здания и строения должны располагаться строго на территории внутри сутки. Нельзя выходить за ее границы;
• линии на сетке должны располагаться параллельно относительно осям возводимого здания.

При выполнении ГРО важно контролировать, чтобы все знаки геодезической основы всегда были устойчивы и были в наличии. Ниже приведен пошаговый порядок создания ГРО для строительства объекта недвижимости:

Ниже приведен пошаговый порядок создания ГРО для строительства объекта недвижимости:

Шаг 1. Составление плана

На начальном этапе возведения строения важно сделать план, чтобы можно было учесть стадии проектирования, очередность возведения строений и т. п

При составлении плана специалисты должны учесть ряд нюансов: температурные процессы для прокладывания коммуникаций, строительства объекта, проведения работ по реконструкции или расширению, изменения параметров и др.

Шаг 2. Вынос разбивочных осей

Геодезисты проводят работы, связанные с закреплением будущего строения на местности согласно строительному проекту. Производить вынос нужно грамотно, поскольку от этого будет зависеть качество постройки: надежность здания, его долговечность и устойчивость.

Шаг 3. Формирование внешней разбивочной сетки

На этом этапе производится отображение геодезической сетки в границах будущего объекта. Фиксируются отметки, выделяются углы, формируется высотная геодезическая разбивочная основа.

Шаг 4. Вынос зоны закладки знаков

Мероприятия по выносу должны быть произведены за 10 дней до начала строительства. Вынос зоны проводится с четким соблюдением правила – такой вынос должен быть отображен в генплане объекта.

Образец акта передачи строительной площадки подрядчику

Обязательной к применению, единой формы акта о передаче строительной площадки нет, так что сотрудники предприятий и организаций имеют полное право писать его в произвольном виде или, если в компании имеется разработанный и утвержденный шаблон документа – по его образцу. Главное соблюсти два момента: чтобы документ по составу отвечал нормам делопроизводства, а по содержанию включал в себя ряд определенных данных:

1. В начале документа необходимо указать:
   • что акт является приложением к договору;
   • дать ссылку на основной документ (номер и дату его заключения);
   • в бланк посередине строки вносится наименование документа, место и дата его составления.
2. Затем идет основная часть:
   • здесь надо зафиксировать факт передачи строительной площадки, указав названия организации–заказчика и предприятия-подрядчика;
   • прописать адрес, по которому находится участок, его площадь и прочие идентификационные данные, которые стороны посчитают важными (в том числе, ссылку на свидетельство о праве собственности, кадастровый номер и т.д.);
   • если у строительной площадки есть какие-то приметы, подробности или особенности, это нужно также обозначить в документе.
3. После этого надо отметить, что после составления данного акта все обязанности по содержанию площадки, а также ответственность за производимые на ней работы переходят к подрядчику. Удостоверить нужно и то, что стороны друг к другу претензий на момент передачи участка не имеют.
4. Если есть какие-то документы, которые стороны желают присовокупить к акту (в том числе фото-, видео-свидетельства), их наличие следует указать в акте передачи строительной площадки отдельным пунктом.

Разбивочная основа и градостроительный план

Как оформить акты скрытых земляных работ — правила заполнения и пример

Производство земляных работ в строительстве требует особого подхода и качества исполнения, поскольку непосредственно от этого зависит безопасность и надежность эксплуатации зданий и сооружений, а также их долговечность. В этой связи на каждом его этапе производится оценка проведенных работ на соответствие инженерно-техническим требованиям и нормативам.

Понятие «скрытые земляные работы»

В соответствии с законодательством после завершения строительства домов и сооружений проводится их приемка специализированной комиссией, которая, собственно, и оценивает качество выполненных операций и пригодность строения к эксплуатации. Однако есть такие их виды, качество которых невозможно оценить после того, как строительство полностью окончено. Такие работы называют «скрытыми».

Для их оценки проводятся промежуточные осмотры на предмет качества исполнения с составлением соответствующей документации.

«Скрытые» операции условно можно поделить на два типа:

• внутренние;
• внешние, земляные.

Первый тип предполагает проведение рабочих операций внутри зданий и помещений. К ним, по большей части, относится прокладка коммуникаций. Внешние же предполагают осуществление инженерных операций с грунтом: его подготовкой к строительству, уплотнению и т. д.

Обследование и освидетельствование

После завершения того или иного этапа строительства на объекте создается специальная комиссия, которая проводит соответствующее обследование качества его исполнения. В обязательном порядке в ее состав должны входить профильные специалисты, которые представляют интересы как заказчика, так и подрядчика.

Перечень участников комиссии может быть расширен за счет представителей субподрядчиков, проектной организации и так далее, в зависимости от сложности возведения конкретного объекта.

Важно! При выявлении недостатков на данном промежуточном этапе комиссия может принять решение об отказе в освидетельствовании и приемке до их устранения. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями

На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями.

Какие акты составляются при скрытых земляных работах

Перечень соответствующих операций довольно широк, при этом достаточно привести наиболее распространенные, по окончанию которых составляются акты:

• освидетельствование грунтов;
• отрытие котлованов;
• консервация, расконсервация при вынужденных простоях;
• обустройство оснований под фундаменты, трубопроводы, коммуникации;
• снятие верхнего почвенного слоя;
• мероприятия по закреплению грунтов и подготовке оснований под строительство.

Пример составления актов скрытых земляных работ

По завершению приемки результатов комиссия оформляет специальный акт.

Важно! Наличие данной документации строго обязательно. Она будет необходима при итоговой приемке здания или сооружения. Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика

Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика.

Что должен содержать бланк

Строгой унифицированной формы акта не существует. В этой связи допускается использовать фирменные или сторонние бланки для его составления. Однако документ в обязательном порядке должен содержать следующую информацию:

• наименование рабочего процесса;
• описание технологии;
• наименование и адрес объекта;
• ФИО участников приемной комиссии;
• подписи и дата составления документа.

Кроме этого, желательно, чтобы акт был заверен печатями соответствующих организаций.

Образец акта:

Порядок заполнения

Документ составляется в обязательной письменной форме в количестве экземпляров, которое необходимо для каждого заинтересованного лица. В акте отражено решение комиссии, что заверяется подписями каждого ее члена. После заполнения бумаги хранятся вместе с остальной технической документацией.

Акт на скрытые земляные работы применяется при оформлении промежуточного приема того или иного вида скрытых строительных работ. Он не имеет унифицированной формы. Однако обязателен для составления.

Скачать бланк акта освидетельствования скрытых работ

Мой опыт черчения исполнительная схема

Первый раз я начертил исполнительную схему от руки на листе формата А4 и подписал ее у заказчика. На схеме я изобразил одну из заливок захватки с показанием отметок .

Из этой схемы можно было понять, как ровно залиты бетонные полы и проходят ли они по допускам указанным заказчиком.

Почему заказчик принял такую схему? Потому, что они переделывали строительную документацию от подрядных организация.

Самое главное в нем подробно показано, как начертить исполнительную схему не имея образцов с нуля. В разделе практика я показываю, как чертить, рамку, штамп и все это распечатать.

Про печать в статье я показал, как можно распечатать схемы, если принтер отказывается печатать с программы автокад.

Этот курс для тех, кто так же, как и я в свое время не знал, как чертить в автокаде. Пройдя этот курс, вы легко будете чертить не только схемы, но и полноценные чертежи.

Особенности выполнения геодезической съемки

Всю работу, которая выполняется геодезистами, можно разделить на несколько этапов, следующих один за другим:

1. Топографическая съемка. Здесь специалист выезжает на место для обследования участка, берет пробы грунта, определяет наличие подпочвенных вод и производит топографические замеры.
2. Геодезические работы. На территории, где производятся исследования, могут располагаться подземные и надземные коммуникации, включая электроснабжение, теплотрассы, телефонные и интернет кабели и прочие. Помимо этого на данном этапе работ определяются уклоны и перепады высот, предоставляются рекомендации относительно расположения будущей застройки по сторонам света.
3. Работы по согласованию выявленных подземных коммуникаций с соответствующими коммунальными службами.
4. Инженерно-геологические мероприятия. Здесь производится доскональное исследование почвы как на местности, так и в лабораторных условиях. На основании расчета предоставляется письменное заключение относительно несущей способности грунта на исследуемом участке.
5. Оформление межевого плана. Создание плана предусматривает нанесение в натуре межевых знаков на участке, что позволяет с высокой точностью определить его границы по факту.
6. Рассмотрение проекта будущего строения и сравнение его с полученными результатами для проверки соответствия. При необходимости вносятся корректировки и поправки, даются ценные рекомендации относительно глубины и типа фундамента, точного места расположения дома.

Работу по геологии земельного участка обычно выполняет бригада из нескольких человек, в состав которой входят инженер-картограф, специалист по топографии и геодезист.

Состав работы по геодезии земельного участка:

• Исследования ландшафтных особенностей местности
• Определение точных границ земельного участка, что выявляется в результате межевания
• Выявление поворотных точек
• Анализ расположенных коммуникаций (в том числе и заброшенных – необслуживаемых)
• Съемка объектов строительства, расположены на участке

По времени на все геодезические работы обычно уходит порядка 3-4 недель, однако все зависит от площади надела, времени года, погодных условий и так далее.

Для чего необходим акт приема-передачи строительной площадки

Договор является свидетельством только того, что стороны пришли к какому-то единому решению, и собираются выполнять определенные действия. Но при этом нет документального подтверждения того, что они были выполнены. Именно поэтому необходим дополнительный документ, который подтвердит тот факт, что стороны выполнили свои обязательства. Только после этого ранее составленный договор можно считать уже состоявшимся соглашением.

Оформленный акт свидетельствует о том, что заказчик действительно передал в распоряжение подрядчика строительный участок. Соответственно, после подписания акта следить за техническим состоянием и охранять территорию должен именно подрядчик. Вообще, с этого момента он будет отвечать за все действия, проводимые на данном участке. Акт, находящийся на руках у заказчика, будет документальным подтверждением того, что он временно не несет за участок никакой ответственности.

Кто должен заполнять документ

Заполнением документа занимается сторона, которая идеально знакома с территорией, и знает обо всех ее нюансах. В данной сделке эта сторона играет роль заказчика. Обычно компания назначает ответственных сотрудников, которые занимаются составлением документа. Вовсе не обязательно, чтобы это был руководитель. Данную процедуру может выполнять его заместитель, юрист, делопроизводитель или лицо, которое является ответственным за данную территорию.

Назначение комиссии

Руководитель компании, которая выступает здесь в качестве заказчика, издает приказ, которым назначает членов специальной комиссии. Вовсе не обязательно, чтобы сюда входили исключительно сотрудники компании. Это могут быть представители различных сторонних организаций. Главная задача комиссии состоит в проверке территории. Члены проверяющей группы должны убедиться в том, что участок соответствует условиям, которые прописаны в ранее составленном договоре.

Кроме этого, оценивается фактическое состояние участка, проверяется прилагающаяся документация. Также осматриваемая площадка должна отвечать установленным правилам безопасности, экологическим и санитарным нормам. Комиссия должна убедиться, что территория действительно может использоваться в качестве строительной площадки.

Осмотр, освидетельствование и приемка котлована

Акт передачи геодезических реперов в строительстве

Начало инженерно – геодезических работ.

Перед началом геодезических изысканий на строительной площадке должны быть созданы опорные (разбивочные) сети с пунктами хранения координат, высот, соответствующих плану строительства со своей (местной) системой координат, с привязкой к государственной. Именно такие сети служат основой выноса на местность здания по проекту. Бывают внешние и внутренние опорные сети.

Разбивочная сеть включает в себя:

При строительстве сложных объектов, с требованиями высочайшей точности геодезических изысканий, выполняются линейно – угловые сети, микротрилатерация, микротриангуляция (в виде систем прямоугольников, радиально – кольцевых или центральных). Для жилых зданий сеть создаётся, как красные линии регулирования, подземные сооружения предполагают постройку разбивочной основы в виде теодолитных ходов.

При проведении разбивки осей и определения точек, необходимо так закрепить их попарно, чтобы последующая выемка грунта под котлован, а также другие работы, не повлияли на окончательный результат, который должен соответствовать проекту, то есть, точки должны быть абсолютно стабильны, находится в неизменном положении. Последующие инженерно – геодезические изыскания будут отталкиваться от первоначальной разбивки, а это — вынос контура фундамента на участок (в натуру), разбивка котлована и промежуточных осей, определение монтажных горизонтов (перенос отметок и осей).

Точность выполнения изысканий, способы выполнения, классность применяемого оборудования, документирование работ через актыразбивки и приёмки — передачи, жёстко регламентируется СНиПами. При выполнении инженерно – геодезических работ в местах плотной застройки, геодезистам необходимо скоординировать отражательные марки на зданиях по соседству (так как отступ должен быть не менее 1,5 высоты строительного объекта). Точки разбивки отмечают разбивочными знаками (столбы, колья). Это могут быть углы будущих зданий, места начала кабельных траншей, углы поворота и т.д.

Перед началом строительства ОКСа

Построение ГРО регламентируют строительные нормы. По ним основа должна быть готова за 10 дней до того, как на объекте начнутся строительные работы. До того момента, пока строители не получат все документы на ГРО и опорные пункты, стройку начинать нельзя. В документации для строителей указывают:

Главные оси закрепляют не для всех объектов. Обычно это делают для ОКСов со сложной конфигурацией.

После того, как геодезическая основа подготовлена, ее принимают и оформляют приемку актом. Во время строительства нужно обеспечить сохранность знаков осей. Весной и осенью их нужно проверять с помощью геодезических инструментов.

Перечень исполнительной документации в строительстве и требования к оформлению

Отраслевое законодательство РФ регламентирует четкий состав исполнительной документации в строительстве. Так, в СНиПах прописана обязанность генподрядчика передать контролирующим комиссиям следующие документы:

Ниже в списке вы также можете скачать некоторые образцы и формы для заполнения исполнительной документации в строительстве.

№	Документ

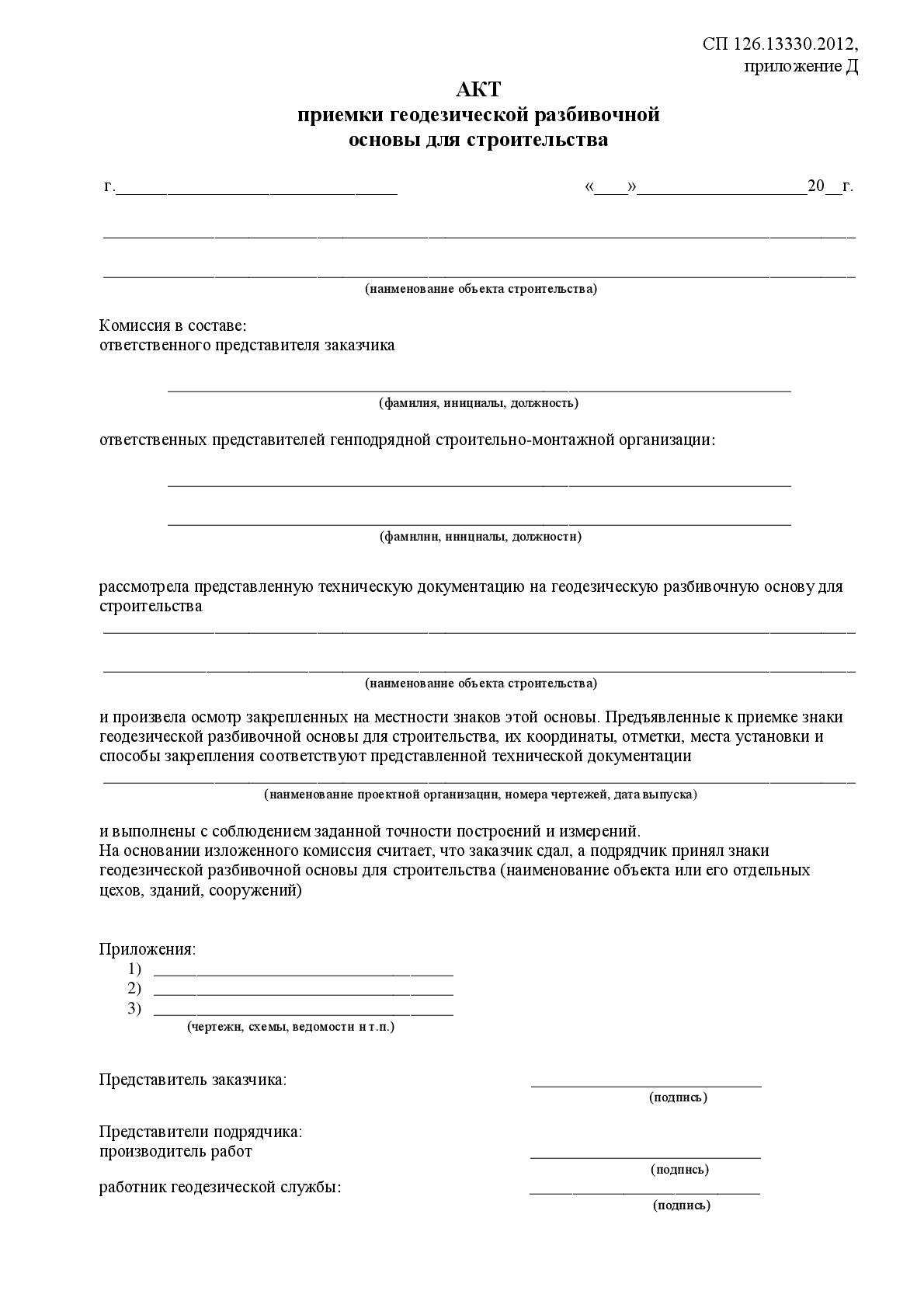

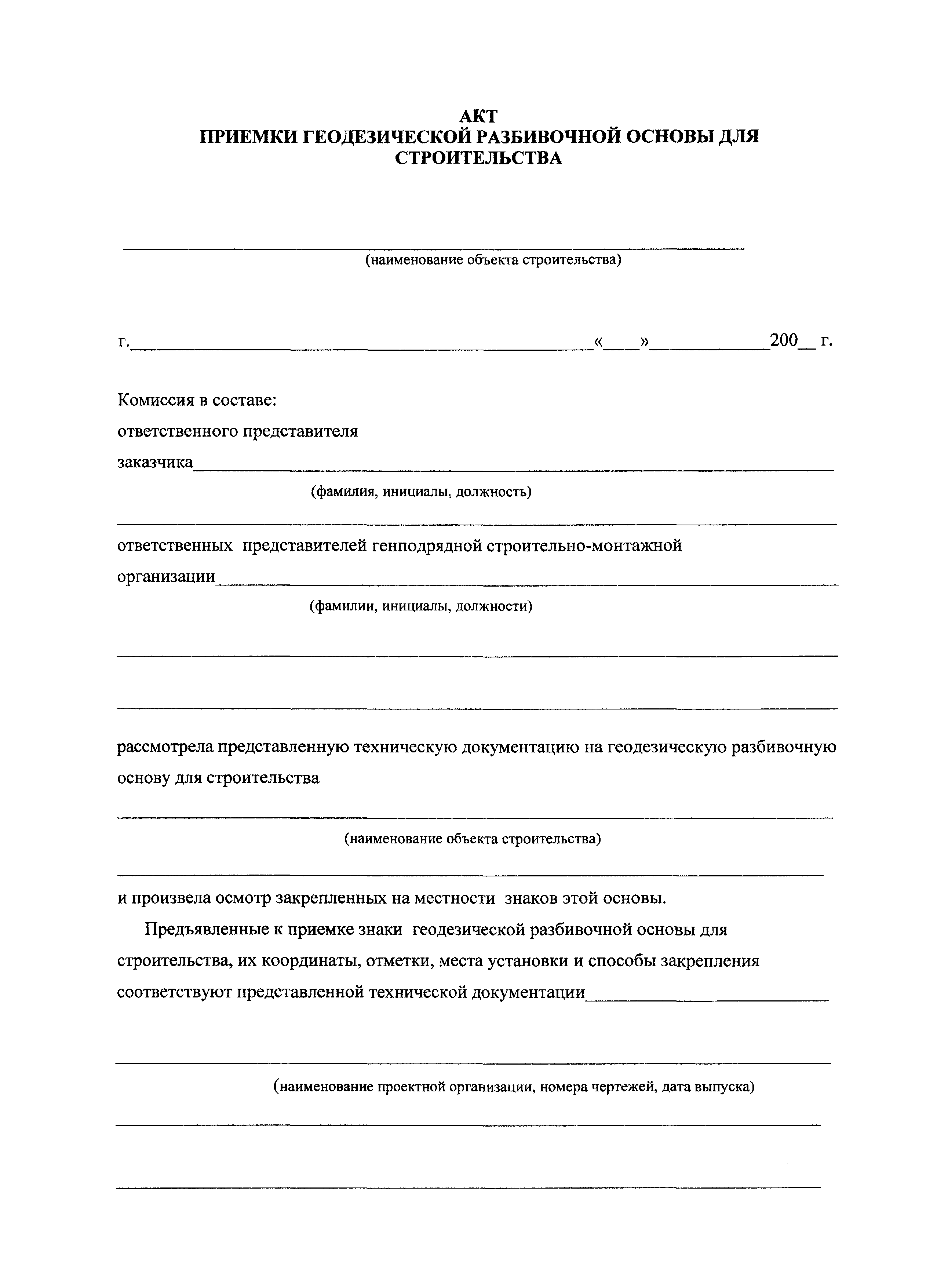

№1	Акты приемки геодезической разбивочной основы. Скачать
№2	Исполнительные геодезические схемы возведенных конструкций, элементов и частей зданий, сооружений
№3	Исполнительные схемы и профили инженерных сетей и подземных сооружений
№4	Общий журнал работ.
№5	Специальные журналы работ, журналы входного и операционного контроля качества
№6	Журнал авторского надзора проектных организаций (при осуществлении авторского надзора). Скачать.
№7	Акты освидетельствования скрытых работ. Скачать
№8	Акты промежуточной приемки ответственных конструкций. Скачать
№9	Акты испытаний и опробования оборудования, систем и устройств
№10	Акты приемки инженерных систем
№11	Исполнительные схемы расположения зданий, сооружений на местности (посадки), являющиеся исполнительной архитектурной документацией
№12	Рабочие чертежи на строительство объекта с надписями о соответствии выполненных в натуре работ этим чертежам (с учетом внесенных в них изменений), сделанных лицами, ответственными за производство строительно-монтажных работ
№13	Другие документы, отражающие фактическое исполнение проектных решений, по усмотрению участников строительства с учетом их специфики

Важной частью исполнительной документации выступают журналы выполняемых работ, где в общем журнале (главном) фиксируются все участвующие в строительстве лица, перечисляются и детально описываются выполняемые работы, заносятся сведения о проведенных контрольных процедурах, имеющихся замечаниях и факты их устранения. По различным видам работ формируются отдельные журналы.. Не менее значимыми являются и акты, подтверждающие освидетельствование ключевых конструкций и скрытых работ

Перечисленные выше документы составляются по итогам испытаний и замеров, которые осуществляются по определенным методикам. Акты отражают эксплуатационную пригодность конструкций и являются гарантом того, что скрытые работы не повлияли на безопасность объекта. Так называются процедуры, качество которых довольно сложно проконтролировать на дальнейших этапах строительства (например, арматурные конструкции, залитые бетоном).

Не менее значимыми являются и акты, подтверждающие освидетельствование ключевых конструкций и скрытых работ. Перечисленные выше документы составляются по итогам испытаний и замеров, которые осуществляются по определенным методикам. Акты отражают эксплуатационную пригодность конструкций и являются гарантом того, что скрытые работы не повлияли на безопасность объекта. Так называются процедуры, качество которых довольно сложно проконтролировать на дальнейших этапах строительства (например, арматурные конструкции, залитые бетоном).

Комплект исполнительной документации не будет полным без так называемых геодезических документов, которые представляют собой схемы, составляемые при мониторинге геометрических параметров объекта и его отдельных элементов. В ходе оформления таких документов проверяется разбивочная основа (включающая оси постройки), горизонтальность и вертикальность обособленных частей строения и иные показатели. При выявлении их точного соответствия проектным документам или факта отклонения, ответственное лицо вносит заметку.
