Фахверковый дом

Крыша для фахверка

Самый распространенный вариант крыши в фахверковом доме — двускатная стропильная. Массивные свесы при такой конструкции защищают стены на воздействия прямых солнечных лучей или всевозможных осадков. Однако пристроить чердак либо мансарду уже не получится. Зато можно сделать террасу, которая как бы продолжает скат крыши. Материал для нее должен быть легким и прочным. Часто используется ондулин или металлочерепица.

Сейчас существуют большое количество видов крыш. Есть, например, многоскатная (более четырех наружных углов), шатровая (все ребра как бы сходятся кверху), различные солжно форменные конструкции (конические, сомкнутые, купольные). В любом случае все упирается в фантазию дизайнера и средства заказчика.

Архитектурные особенности стиля

Фахверковые дома обладают рядом стилистических особенностей. Среди которых:

Несущие балки визуально разделяют дом на секции. Получается нечто вроде архитектурной мозаики.

Цветовые контрасты. Как правило, светлые стены сочетаются с темным каркасом.

Вертикальность. Проекты первых фахверковых домов зародились в Германии в условиях достаточно тесных и узких улочек. Поэтому такие дома обладают вертикально направленностью, чтобы сэкономить как можно больше пространства. Конечно сейчас практическая необходимость в этом отпала (особенно в России), и это стало элементом стиля.

Большое количество окон и стекол. Второй этаж как бы нависает над первым.

Плюсы и минусы

Преимущества и недостатки строений.

Плюсы	Минусы
Внешне смотрятся привлекательно, отличаются необычностью и эстетичностью.	Главным недостатком является высокая ценовая категория.
Фахверковые дома строятся довольно быстро. Примерно за два или три месяца возводят готовое жилье под ключ.	Деревянные конструкции нуждаются в постоянной обработке от грибка, дезинфекции от паразитов и требуют пропитки с помощью специальных огнеупорных смесей.
Строительство обходится дешевле за счет возможности сэкономить на возведении фундамента.	Из-за сложного климата, строение требует дополнительного утепления и гидроизоляции. Первый этаж в данном случае оборудуется теплым полом.
Коттедж из клееного бруса имеет небольшой вес и обладает минимальной усадкой.
Благодаря панорамному остеклению дом всегда наполнен солнечным светом.	Для того, чтобы панорамное остекление было максимально прочным, предполагается установка бронированных окон или триплекса.
За счет особенностей возведения конструкции, предоставляется возможность удобного размещения коммуникаций. Электропроводка и водопроводная система с легкостью прячутся в нишах, образованных при строительстве.

Каркас с щитовым заполнением

Современные утеплённые фахверковые стены рассчитаны на продолжительный срок эксплуатации (не менее 50 лет) и соответствуют требованиям СП 50.13330.2012 «Тепловая защита зданий».

Каркас собирают из клеёного бруса сечением 200× 00 мм и более (на широтах Москвы и Санкт-Петербурга обычно 230×230 мм) с помощью металлического крепежа — стяжных шпилек, уголков, разъёмных кронштейнов и др. Узлы крепления расположены скрыто либо декорируются под старинные нагельные соединения. Как правило, каркас состоит из стоек, обвязок и ригелей. Усиливать его раскосами, если того не требует архитектурно-дизайнерский замысел, не нужно: требуемую жёсткость обеспечивают металлический крепёж и листовое заполнение промежутков между стойками. Все детали каркаса доставляются на объект полностью готовыми к монтажу, часто окрашенными в условиях цеха.

Владимир Григорьев/Burda Media

Варианты стен: 1 — фасадный лист на цементной основе; 2 — пенополиуретановое напыление; 3 — плита из минеральной ваты; 4 — гипсокартонный лист.

Владимир Григорьев/Burda Media

1 — декоративный кирпич; 2 — плита полимерного утеплителя (PIR); 3 — черепной брусок; 4 — гипсокартонный лист.

Вариантов заполнения множество, но обычно снаружи монтируют цементно-стружечные плиты или ОСП-3, а изнутри гипсокартонные или гипсоволокнистые листы. Для крепления листовых материалов на стойки набивают два ряда черепных брусков.

Все детали и основные соединения каркаса остаются на виду, поэтому к материалам и качеству сборки предъявляют самые высокие требования.

EuroCode5

Комбинированные фермы заменяют массивные брусья.

Brauniart

Также широко используются сдвоенные балки.

Владимир Григорьев/Burda Media

И специальные металлические стяжки.

В пустом пространстве между наружной и внутренней обшивкой располагают утеплитель — плиты из минеральной ваты, листы ЭППС, PIR, полиуретановую пену, целлюлозную вату. Некоторые фирмы применяют двухслойное утепление, например, из PIR-плит (наружный слой) и минеральной ваты (внутренний слой) — такая стена лучше защищена от продувания. При этом изнутри утеплитель обязательно пароизолируют полиэтиленовой или полипропиленовой плёнкой. Сопротивление теплопередаче такой стены составляет 3,6–4,0 м² • °С/Вт (требования для Московской области — около 3,2 м² • °С/Вт).

FahverkDom

Для остекления и отделки фасадов необходимо сооружать леса.

FahverkDom

После завершения каждого этапа строительства (возведения фундамента, сборки каркаса, установки стеклопакетов, монтажа инженерных систем) осуществляется контроль качества выполненных работ.

ч

Концепция open space, характерная для современного фахверка, предъявляет специфические требования к внутреннему устройству и отделке дома. Так, межкомнатные перегородки нередко выполняют из светлых деревянных панелей (CLT-панели), а балки перекрытий (в связи с большой величиной пролётов) — из LVL-бруса.

Сергей Домогацкий, основатель компании Ecocomplect:

Монтируйте в доме напольную систему отопления — встроенные конвекторы или водяной тёплый пол. Так вы обеспечите комфорт в комнатах и защитите стёкла от запотевания. Придирчиво отнеситесь к качеству стеклопакетов и требуйте как минимум пятилетнюю гарантию на них; крупноформатные изделия подвержены повышенному риску разгерметизации краевого шва. Покупайте домокомплект максимальной заводской готовности. Для утепления глухих частей стен используйте материалы с теплопроводностью не более 0,035 Вт (м • К). Это позволит уменьшить затраты на отопление.

Постройка фахверкового дома своими руками пошагово.

Во-первых, необходимо разработать проектную документацию, учитывающую все нюансы постройки. Например, проект фахверкового дома на фото ниже.

Далее можно приступать к работам с фундаментом. Учитывая легкость каркасных балок можно подобрать ленточный фундамент шириной 30 см, также подойдут любые основания, которые часто используются при каркасных постройках. Например, свайный фундамент.

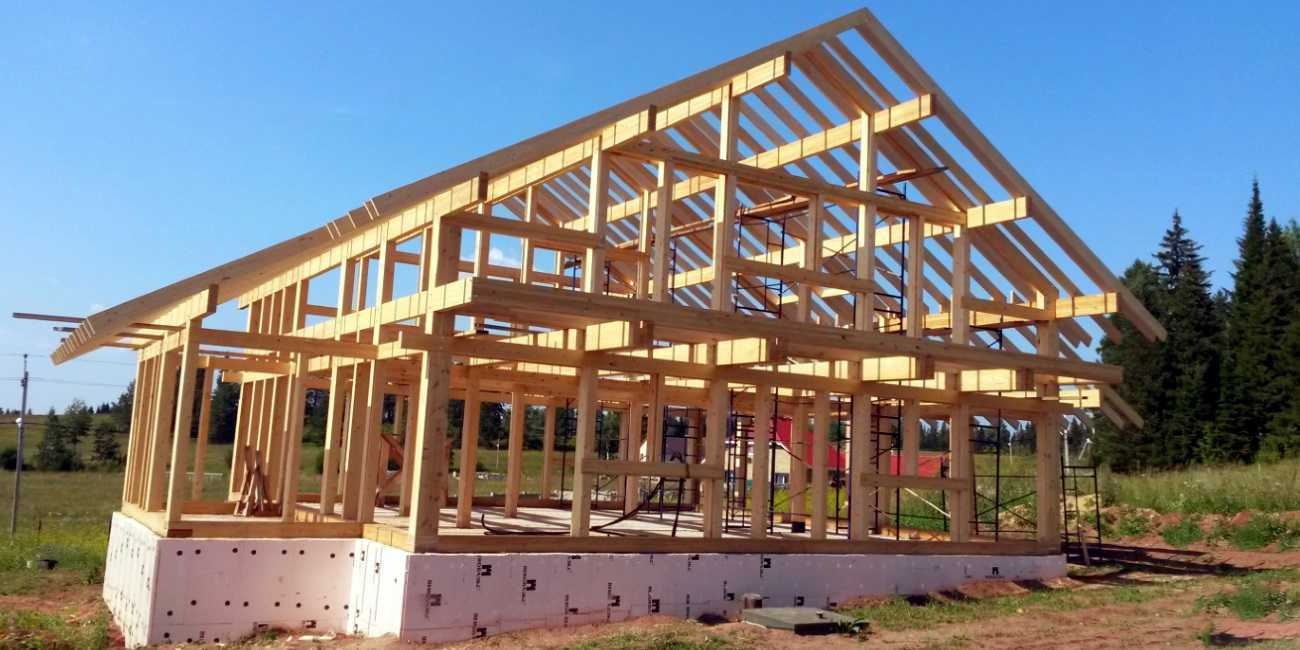

При монтаже конструкции применяют клееный и сухой брус, параметры которого необходимо занести в проект.

Не используйте для постройки фахверкового дома свежераспиленный брус, иначе конструкцию поведет и крепления ослабнут. Последствия на фото ниже.

Необходимо на основание установить гидроизоляцию, а затем бруски нижней обвязки, которая закрепляется анкерами.

Важно при сборке каркаса проследить за соединением деталей, дополнительно закрепить элементы скобами и уголками

Внутренние перегородки выполняются также из бруса 150х150 мм, прикрепляются дюбелями. Поверх брусьев, расположенных вертикально, устанавливаются продольные прогоны, к которым закрепляются деревянные перекрытия.

Угловые элементы каркаса укрепляются раскосами. После всех этапов приступают к кровельным работам.

Существует несколько видов сборки таких зданий.

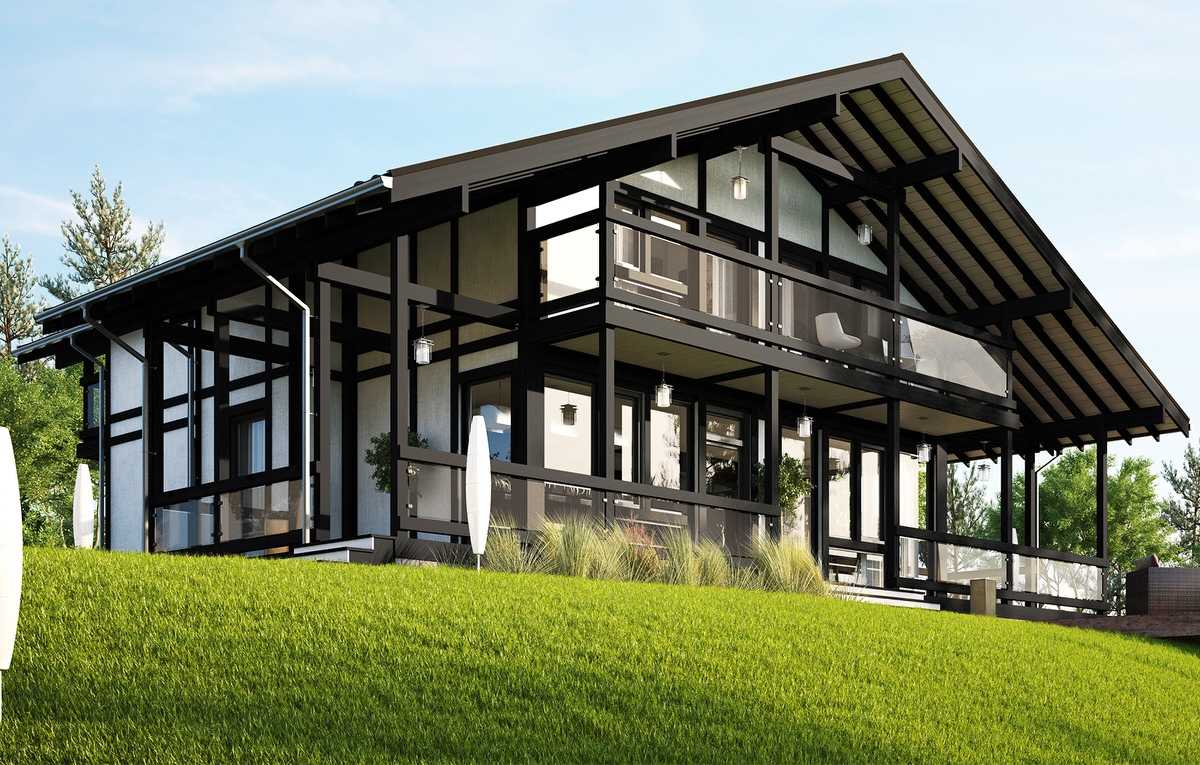

В домах устраивается обширное остекление, иногда их называют стеклянными домами.

И фахверковые дома в классическом стиле.

Внутреннее оформление

Дизайн интерьера базируется на особенностях этого замечательного стиля, которые проявляются и во внутреннем образе помещений.

• Внутри здания просматриваются балочные и стропильные соединения. Можно не монтировать потолочные перекрытия, а сохранить в интерьере красоту деревянных конструкций.
• Традиционно такие дома предполагают наличие камина или другого вида очага для организации уюта в помещении.
• Внутренняя отделка, меблировка и текстиль должны быть максимально натуральными.
• В интерьере таких домов отмечаются лаконичная простота, простор помещений и полное отсутствие показного шика.

Немецкий стиль домов фахверк

Интересно, что немецкий стиль домов фахверк в современной архитектурной моде используется в двух направлениях. Используются абсолютно традиционные фасады, в которых берутся крашенные деревянные балки, а пространство между ними заполняется древесными плитами, камнем, кирпичом, словом, делается нечто похожее внешне на то, как строились дома двести лет назад.

С другой стороны, сама технология выстраивания жесткого каркаса и перестенков между каркасом из менее крепкого материала, породила популярность каркасных построек с витражным остеклением.

Это ни в коем случае не экономия, ведь такие огромные стеклопакеты в алюминиевых рамах стоят достаточно дорого, выводя бюджет проекта на совершенно другой уровень, зато внешний вид такого коттеджа, комфорт проживания внутри него (светло, просторно) будут в разы выше.Проекты домов в стиле фахверк сейчас предлагает большинство дизайнерских и архитектурных бюро, которые обслуживают сегмент  загородного строительства. Но не все из этих проектов дома в стиле прованс в итоге будут похожи на истинный фахверк, поэтому нужно или разобраться с теорией самой технологии, или же довольствоваться чем-то отдаленно напоминающим настоящий немецкий дом.

Нужно помнить всегда, что каркас для постройки был не украшением, не архитектурной особенностью, а главным элементом, который позволял иметь всей конструкции устойчивость и прочность. Именно поэтому в направлении и количестве балок, поперечных планок, укосин и прочего есть определенная логика и смысл.

Так, часто можно увидеть проекты, в которых отделка фасада дома в стиле фахверк заключается в размещении балок исключительно как декоративных элементов, которые оформляют балконы, окна, зону второго этажа и тому подобное. При этом каркас будто бы зависает в воздухе, что выглядит странно и непонятно.

Так же неправильно, когда происходит имитация несущих вертикальных опор без нужного количества и направления косых, которые и помогают вертикальным опорам держать на себя всю тяжесть перекрытий, кровли, отделки, балконов и прочего. Чтобы понять, как именно стоит размещать балки, вы можете или воспользоваться фото из реальных европейских городов, повторяя расположение балок для вашего конкретного фасада. Или же простыми схемами по выстраиванию каркаса, одну из которых вы можете видеть на фото выше, чтобы воссоздать один из самых популярных стилей интерьеров домов.

В идеале готовый фасад дома в стиле фахверк должен производить впечатление здания, полностью построенного по старинной технологии, даже если кирпич, камень, цементный раствор и штукатурка заменены на более современные материалы.

Дом в стиле фахверк своими руками

Если разбирать строительство дома в стиле фахверк своими руками, то вам пригодиться любая инструкция по возведению каркасных строений. Конечно, не стоит брать в качестве примера дизайн садовой беседки, там ведь нагрузки на балки первой обвязки и вертикальные опоры будут гораздо меньшими, но вот простые одноэтажные каркасные дома будут совсем близкими родственниками фахверка, которые несложно сделать самостоятельно.

Выполнять обязательно все общие рекомендации, общие для всех стилей деревянных домов. То есть надежный фундамент обязательно должен быть покрыт специальным гидроизоляционным слоем, который будет защищать все деревянные части от губительного действия влаги. Точно таким же защитным  средством покрываются сами балки, так как они не будут спрятаны в толще стен, а будут напрямую соприкасаться с атмосферными осадками.

Для отделки дома в стиле фахверк необходимо будет подумать над цветовой гаммой, которая хорошо подойдет выбранному стилю. Классикой считаются темные балки в сочетании со всевозможными светлыми оттенками штукатурки на стенах – песочным, бежевым, белым, светло-коричневым и так далее.

Красивым будет дополнение фасада декоративным кирпичом или природным камнем, кстати, в дорогих проектах зачастую можно увидеть интересное сочетание нижнего яруса (цоколя или всего первого этажа) из камня и полностью деревянного второго этажа или мансарды.

Еще одним очень важным этапом строительства является устройство кровли, причем, если посмотреть на примеры домов в стиле фахверк, фото которых продемонстрировано выше, то вы увидите, что большинство из них имеет кровлю очень сложной формы, которая является настоящим украшением всего внешнего облика дома. Черепицу обязательно подбирать под выбранную цветовую гамму фасада, причем, лучше использовать покрытия «под старину», для большего эффекта.

Плюсы и минусы фахверковых домов

У стильных и устойчивых фахверков число преимуществ превосходит количество недостатков. Разберем по порядку, какие плюсы присущи домам, построенным по средневековой технологии.

1. Точность и прочность соединений деталей между собой (данное преимущество достигается благодаря соединениям “потайной шип”, “ласточкин хвост”, с помощью врубок с нагельными фиксаторами).
2. Надежность фахверковой технологии строительства достойно выдерживает испытание веками, старинные дома стоят по 300-500 лет.
3. Быстрое возведение без привлечения тяжелой строительной техники.
4. Повышенная энергоэффективность – гарантия комфорта жильцов и низкие затраты на эксплуатацию.
5. Высокая ремонтопригодность конструкции позволяет в любой момент диагностировать проблему в какой-либо части и исправить ее.

Из минусов фахверков выделим общие, которые сопутствуют всем каркасным постройкам. Во-первых, элементы из дерева теоретически могут загореться, покрыться грибком и плесенью. Практика показывает, что даже с учетом современной обработки древесины опасность сохраняется, а процедуру необходимо периодически повторять. Каркасные дома со своей повышенной герметичностью нуждаются в принудительной вентиляции. Все эти моменты должны быть предусмотрены на стадии проектирования.

Если вас смущает дороговизна возведения каркасного дома по традиционной технологии, можете рассмотреть вариант с декоративной имитацией “под фахверк”, когда на готовую стенную штукатурку накладывают деревянные планки. Также популярны остекленные каркасные фахверки, в основе которых заложены кленовые балки из клееного бруса, а стены заполнены многослойными стеклопакетами. Последний вариант — это не классический фахверк, а, скорее, авангардный домик-шале.

И, наконец, главный недостаток, который является локальным — в нашей стране очень мало специалистов, способных возводить европейские фахверкхаусы по старинным технологиям. В основном, это энтузиасты, по крупицам собирающие информацию на различных языках, систематизирующие знания и закрепляющие их на практике на своем участке. Компании, предоставляющие услуги по возведению фахверковых домов, должны обладать солидным портфолио и многолетним опытом в сфере строительства.

https://youtube.com/watch?v=1Bhuz3f40QY

Закладка Постоянная ссылка.

Проекты домов из фахверка

Количество проектов 57

• 7 комнат
• 2 санузла

Проект Дома №13050-FK

В избранное

• 216² Общая площадь
• 16 x 11м Площадь застройки

от 6 930 552 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Дома №12003-FK

В избранное

• 139² Общая площадь
• 10 x 8м Площадь застройки

от 4 304 566 р. Срок возведения индивидуально

• 4 комнаты
• 4 санузла

Проект Дома Ф-185

В избранное

от 9 250 000 р.

Срок возведения индивидуально

• 2 комнаты
• 1 санузел

Проект Дома Берген-Мини

В избранное

• 74² Общая площадь
• 10 x 8м Площадь застройки

от 1 980 000 р. Срок возведения 14 дней

• 5 комнат
• 3 санузла

Проект Дома ФД-40-1-276

В избранное

• 276.07² Общая площадь
• 16 x 12м Площадь застройки

от 4 421 030 р. Срок возведения индивидуально

• 5 комнат
• 3 санузла

Проект Дома ФД-43-1-221

В избранное

• 221.19² Общая площадь
• 13 x 9м Площадь застройки

от 3 520 255 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Дома №12124-FK

В избранное

• 203² Общая площадь
• 16 x 21м Площадь застройки

от 7 395 193 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Дома ФД-44-1-200

В избранное

• 200² Общая площадь
• 12 x 9м Площадь застройки

от 3 030 274 р. Срок возведения индивидуально

• 3 комнаты
• 1 санузел

Проект Дома №16169

В избранное

• 85² Общая площадь
• 10 x 11м Площадь застройки

от 2 660 663 р. Срок возведения индивидуально

3 комнаты

Проект Дома Ф-101

В избранное

• 101² Общая площадь
• 9 x 8м Площадь застройки

от 5 050 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Дома Ф-217

В избранное

• 217² Общая площадь
• 11 x 11м Площадь застройки

от 10 850 000 р. Срок возведения индивидуально

• 5 комнат
• 3 санузла

Проект Дома Ф-290

В избранное

• 290² Общая площадь
• 19 x 17м Площадь застройки

от 14 500 000 р. Срок возведения индивидуально

Есть на выставке

• 4 комнаты
• 3 санузла

Проект Дома K1.1-B1.1

В избранное

• 140² Общая площадь
• 9 x 8м Площадь застройки

от 2 999 000 р. Срок возведения 60 дней

• 6 комнат
• 3 санузла

Проект Дома ФД-30-1-342

В избранное

• 342.3² Общая площадь
• 15 x 14м Площадь застройки

от 4 496 901 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Дома №17/14060-FK

В избранное

• 128² Общая площадь
• 10 x 9м Площадь застройки

от 4 919 745 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Дома ФД-47-1-147

В избранное

• 146.53² Общая площадь
• 8 x 10м Площадь застройки

от 2 118 080 р. Срок возведения индивидуально

• 6 комнат
• 2 санузла

Проект Дома №14081-FK

В избранное

• 203² Общая площадь
• 14 x 12м Площадь застройки

от 5 566 335 р. Срок возведения индивидуально

• 2 комнаты
• 1 санузел

Проект гостевого дома

В избранное

• 62² Общая площадь
• 8 x 8м Площадь застройки

от 1 190 000 р. Срок возведения 7 дней

• 4 комнаты
• 3 санузла

Проект Дома №17054-FK

В избранное

• 149² Общая площадь
• 16 x 8м Площадь застройки

от 5 950 324 р. Срок возведения индивидуально

• 5 комнат
• 3 санузла

Проект Дома №13004-FK

В избранное

• 153² Общая площадь
• 10 x 11м Площадь застройки

от 4 625 561 р. Срок возведения индивидуально

Смотреть все проекты

Тот, кто уверен, что каркасные дома – это технологичная дань современной экономии и защите окружающей среды, а наши далекие предки строили исключительно из дерева или камня – ошибается. В Европе возведение каркасных жилищ массово практиковалось уже 500 лет назад, а до этого оттачивалось еще несколько столетий. Технология получила название «фахверк», что с немецкого так и переводится – каркасная конструкция.

Внешне фахверковый дом узнать очень легко. Визитная карточка этой технологии – выступающие из стен балки, которые образовывают рисунок из прямых и наклонных линий. Такое решение выгодно как минимум из-за простоты монтажа и удобства эксплуатации.

Старинный дом, построенный по технологии фахверк, Германия

Каркас с закладкой просветов ячеистыми блоками

Некоторые компании и энтузиасты из числа индивидуальных застройщиков пытаются возродить фахверк в рамках классической концепции, согласно которой дом должен быть недорогим, с паропроницаемыми стенами и не очень большой площадью остекления (около 1/7 от площади пола). При этом в качестве оптимального материала для заполнения рассматривается ячеистый блок.

Но на пути к цели приходится решить несколько задач. Первая — как предотвратить коробление деталей каркаса? Брус естественной влажности неизбежно ведёт даже в жёсткой конструкции, и в стенах появляются щели. Но главная трудность связана с недостаточной толщиной каркаса (приобрести брус сечением больше чем 200× 00 мм сложно), а значит, и блочного заполнения. Сопротивление теплопередаче такой стены будет вдвое ниже требуемого.

Одно из решений обеих проблем одновременно — использование для деталей каркаса не бруса, а пространственных ферм из досок сечением 200 × 38 мм, с заполнением пустот внутри фермы поли­уретановой пеной или иным вспененным пластиком. Толщина стены при этом может превышать 50 см, то есть ничто не мешает заложить просветы керамоблоками 38 GL и даже облицевать их декоративным кирпичом. Что касается герметизации стыков камня и каркаса, то здесь серьёзной проблемы нет: выручит обычная монтажная пена, расход которой можно уменьшить, если заполнять швы в процессе кладки.

В силу особенностей конструкции фахверковые дома не дают усадки, поэтому остекление можно начинать сразу после монтажа несущих конструкций, не боясь изменения геометрии проёмов. Для остекления мы используем английские мультифункциональные стеклопакеты. Глухие стены устроены по принципу пирога и включают два вида утеплителя. Основная система отопления в доме — тёплый пол, интегрированный в фундамент УШП (утеплённая шведская монолитная плита). При этом здание обязательно должно оборудоваться системой приточно-вытяжной вентиляции и кондиционирования. Благодаря такому комплексному подходу удаётся обеспечить комфортный микроклимат и в мороз, и в жаркую погоду. Риск запотевания стеклопакетов практически исключён. В зимний период затраты на отопление дома площадью 300-350 кв. м не превысят 3 тыс. руб. в месяц. Некоторые компании удешевляют строительство фахверковых домов, отказываясь от системы принудительной вентиляции, что приводит к значительным неудобствам в процессе эксплуатации здания и уменьшению срока его службы.

Создание интерьера

Для тех людей, кто никогда не был внутри дома, возведенного по технологии фахверк, часто кажется, что внутри он имеет тот же самый вид, что и с фасадной стороны.

В некоторых случаях это действительно так и единственно возможными вариантами оформления дома тогда становятся: непосредственно стиль «фахверк», скандинавский, предполагающий оформление в белых тонах и много свободного пространства и другие аутентичные вариации.

Вас заинтересует эта статья — Модульные дома для круглогодичного проживания

Вполне допустим даже стиль хай-тек, для которого характерен блеск металла и минимализм. Запрет на использование металлических деталей при строительстве каркаса абсолютно не распространяется на интерьер, в котором органичными будут любые металлические элементы и особенно кованные.

Но, читая отзывы владельцев таких домов, многие из них при оформлении интерьера отдавали предпочтение более традиционным стилям и прежде всего классике. Поэтому, абсолютно нет опасности в том, что выбрав строительство дома фахверк, придется поддерживать его стиль полностью, везде и всегда.

Несмотря на то что «фахверк» задает тон – это, прежде всего строительная технология, предоставляющая определенные возможности как на этапе возведения дома, так и на этапе его оформления.

Конечно, следует учитывать, что большое количество света требует использования, прежде всего теплых и светлых тонов в интерьере, тем более что балки легко справляются с задачей создания контраста, если окрасить их в темные цвета.

Важно учитывать, что балки в интерьере следует активно использовать не только как декоративный элемент, они вполне могут стать основой для крепления различных полок, организации режима освещения и для многих других решений.

Фахверковые дома своими руками

Ознакомившись с особенностями такого стиля в архитектуре, вы, скорее всего, зададитесь вопросом: а можно ли самому построить фахверковый дом? Теоретически, конечно, можно, но крайне нежелательно. Не верьте многочисленным интернет-ресурсам, утверждающим, что это плевое дело.

В действительности сооружение такой конструкции – процедура достаточно трудоемкая, требующая многочисленных расчетов и аккуратности в исполнении (если останутся изъяны, то панелями их не прикрыть). Как бы то ни было, ниже приведено пошаговое руководство по строительству.

Фахверковые дома своими руками

О сложностях в работе

В рекламах строительных компаний говорится, что фахверк сооружается всего за две недели. Это действительно так, но лишь потому, что дома возводятся из уже готовых деталей, рассчитанных и спроектированных на компьютере, обработанных на фабрике. В таких случаях монтаж действительно занимает не более полумесяца.

Брусья (преимущественно из дуба или сибирской сосны) завозят на стройплощадку уже с вырезанными пазами, покрытыми краской и антисептическим веществом – никаких ошибок в расчетах быть не может. Более того, даже лицевые панели, которые впоследствии устанавливаются на брус, поступают уже покрашенными.

Дом, построенный по фахверковой технологии

Другое дело – построить дом самому. Разве можно не ошибиться при проектировании такой сложной конструкции? Ведь многие из нас даже не слышали о большинстве специфических терминов, относящихся к фахверку. К примеру, об угловом мане или вильдерманн.

Фахверх. Конструкция

Также необходимо богатое пространственное мышление, чтобы представить всю конструкцию в сборе.

Но если вы все еще твердо намерены попробовать свои силы, то действуйте четко по алгоритму.
