Условные знаки для топографических планов и регулирующая документация

Раздел 4: Формат и содержание топографического плана

Формат и содержание топографического плана должны соответствовать требованиям ГОСТ 21.106-2009. План оформляется на листах формата А1 (594 мм × 841 мм) или A0 (841 мм × 1189 мм), при необходимости масштаб уменьшается, чтобы весь объект уместился на одном листе.

Топографический план должен содержать следующую информацию:

1. Титульный лист с указанием наименования объекта и масштаба, данные о координатах начала системы координат, дате и авторе плана.
2. Легенда, в которой указываются значения символов, используемых на плане для обозначения различных объектов и элементов окружающей среды.
3. Сборочный план, на котором отображаются границы плана, указываются номера листов и их взаимное расположение.
4. Вертикальные и горизонтальные измерения, включая отметки пунктов полигонометрической сети.
5. Основной план с отображением границ объекта, его территории, зданий, сооружений, дорог и других инженерных коммуникаций.
6. Уклоны рельефа и точки съемки, отметки уровней.
7. Водные объекты, овраги, озера, реки, каналы.
8. Поверхности земли, объекты растительности и ландшафта.
9. Подписи и обозначения объектов и элементов окружающей среды, включая наименования их названий.

Необходимо также придерживаться правил оформления линий, штриховок, текста, а также использовать единообразные символы и размеры.

Обозначение стадиона на плане местности

Любительский, профессиональный спортивный объект, ипподром и каменный форум. Все это подпадает под определение стадиона (рисунок 5).

Рисунок 5. Стадионы обычно отмечают только на специфических планах

Обозначение стадиона на плане местности:

1. Если это спортивная футбольная арена, то внешний круг рисуется как здание, а внутренняя часть насаждения – зеленым.
2. Любительское футбольное поле или поле для тренировок закрашивается сплошным зеленым, с опциональной обрисовкой контуров разметки на поле.
3. На карте среднего масштаба допускается изображение стадиона в качестве миниатюры с сохранением пропорций.
4. К любому знаку добавляется название.

Мбудо дюсш «турист» — топографические условные знаки

Статистика

• Онлайн всего: 1
• Гостей: 1
• Пользователей:

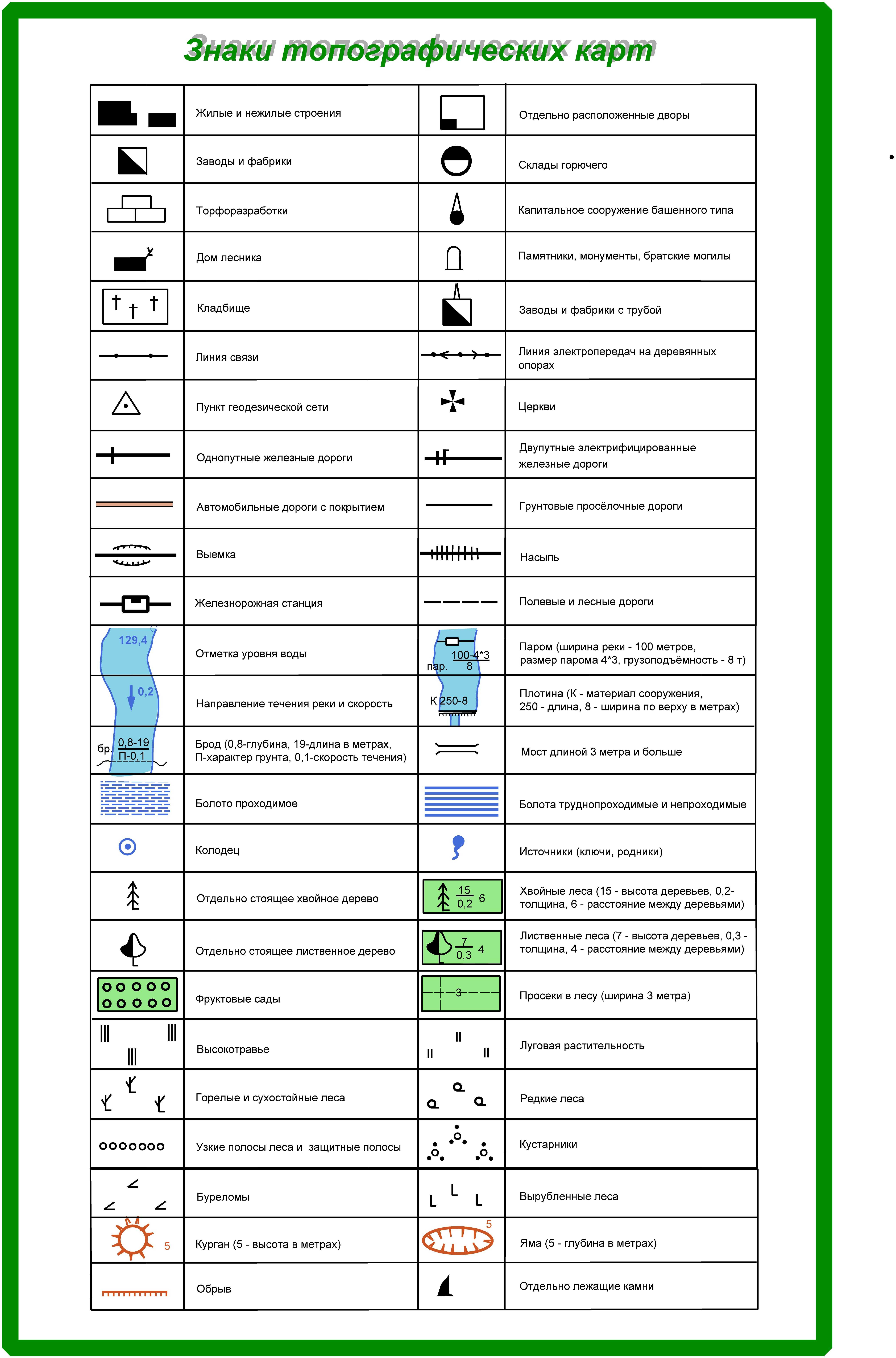

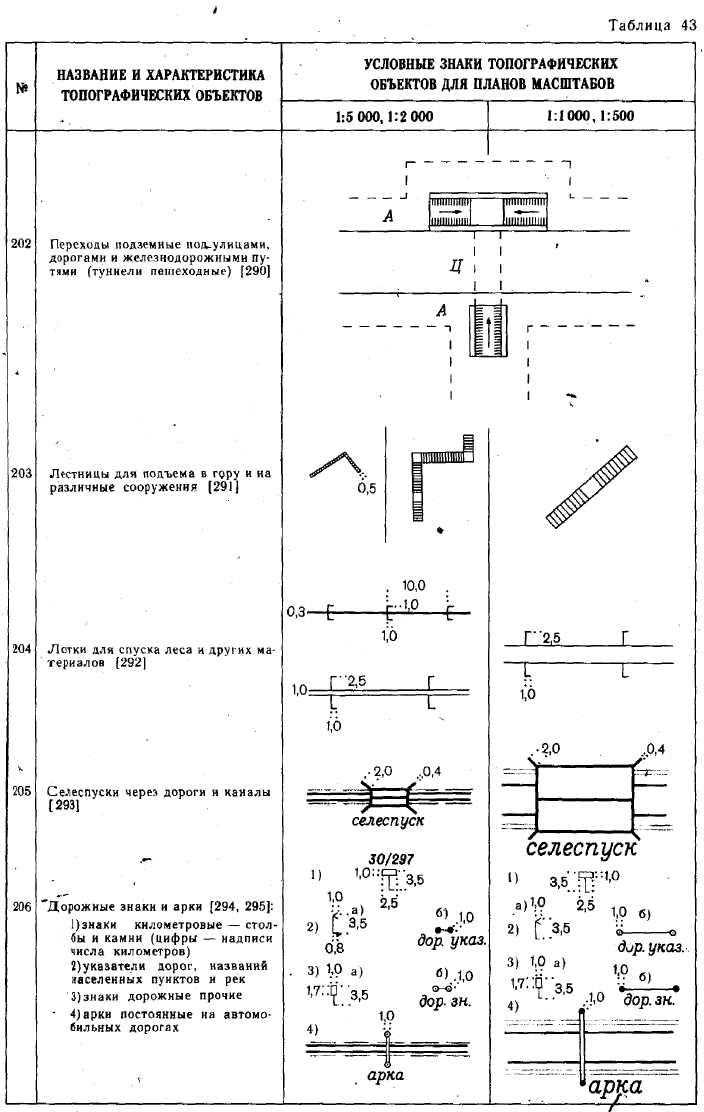

Условные обозначения топографических карт

Постройки и искусственные сооружения
Условный знак	Значение	Условный знак	Значение
—	Жилые строения масштабные	—	Жилые строения немасштабные
—	Разрушенные строения масштабные	—	Разрушенные строения немасштабные
—	Постоянные стоянки юрт, чумов	—	Дом лесника
—	Пасека	—	Торфоразработки масштабные
—	Торфоразработки немасштабные	—	Радио и телемачты
—	Вышка легкого типа	—	Водяная мельница,лесопилка
—	Ветряная мельница	—	Метеостанция

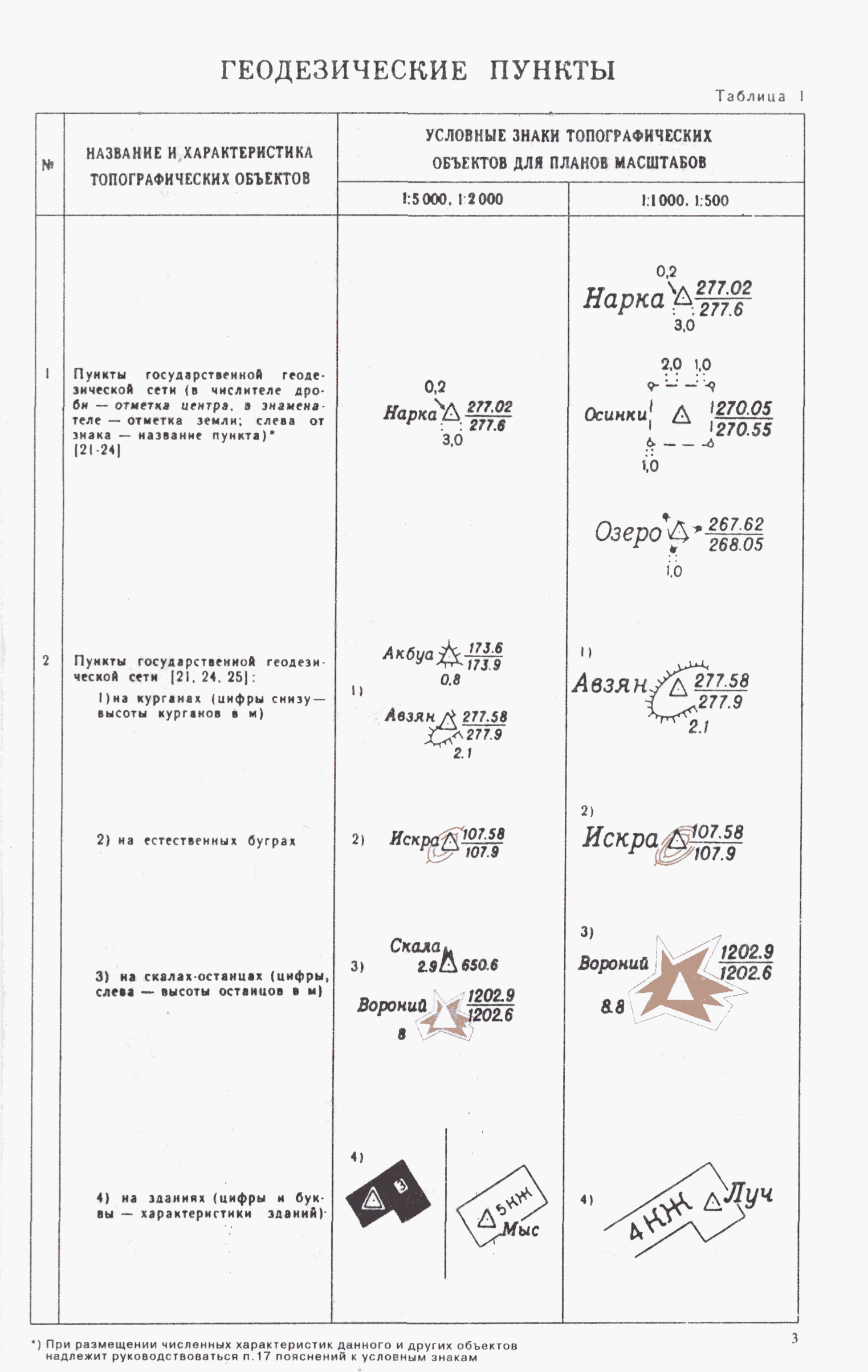

—	Геодезический пункт	—	Церковь
—	Часовня	—	Кладбища масштабные
—	Кладбища немасштабные	—	Памятники на братских могилах
—	Памятник	—	Мазары, субурганы, обо(мусульманские могилы)
—	Колодец	—	Колодец с ветряным двигателем
—	Колодец с журавлем	—	Источник(ключ, родник)
—	Границы государственных заповедников	—	Каменные кирпичные стены и металлические ограды
—	Линии электропередач на деревянных опорах	—	Линии электропередач на металлических или железобетонных опорах
—	Железные дороги двупутные	—	Броды (в числителе — глубина брода в м. в знаменателе качество дна
—	Шоссе с мостом	—	Шоссе с трубой

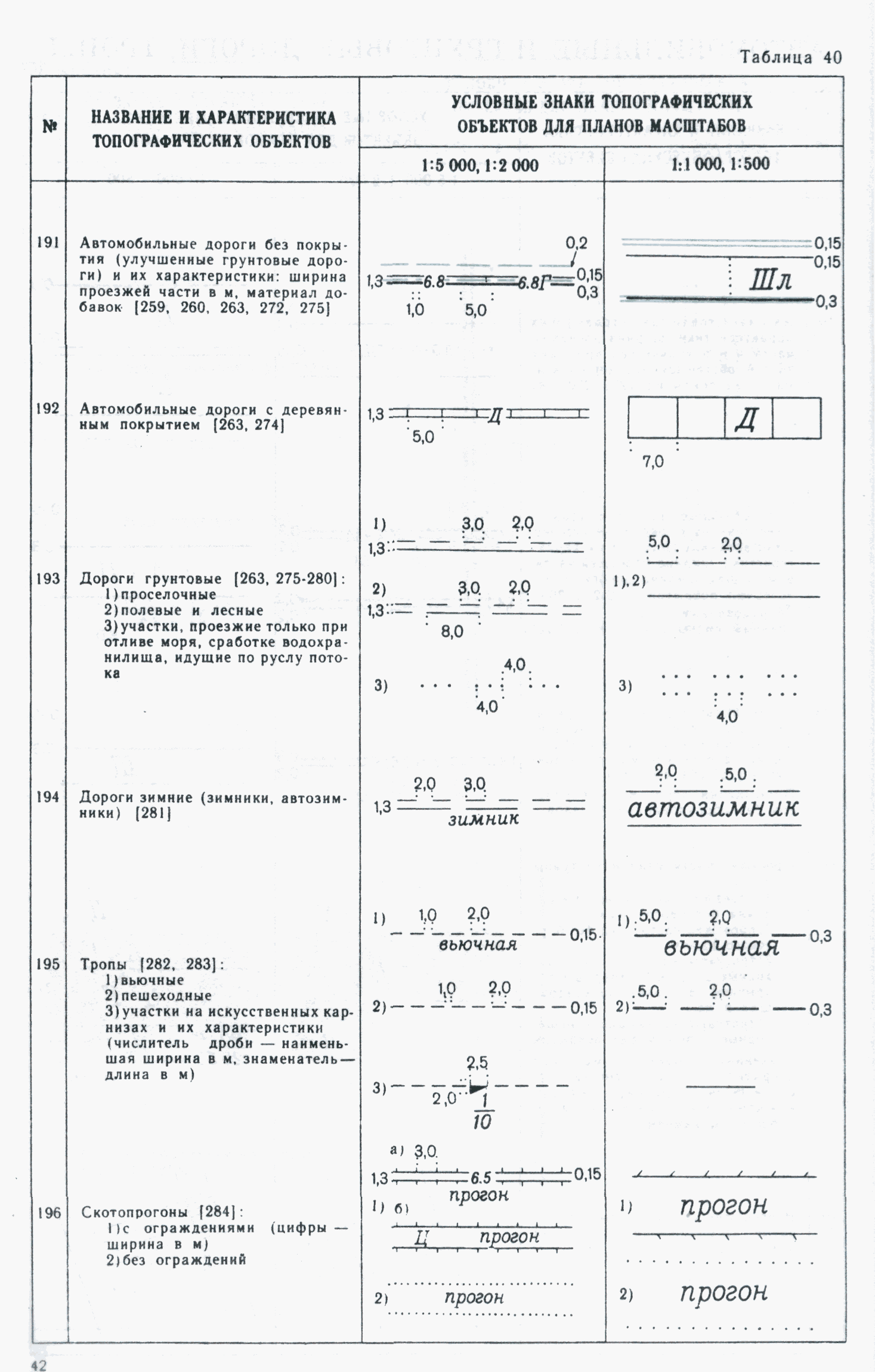

—	Перевал на шоссе	—	Дорога грунтовая
—	Лесная дорога	—	Тропа
—	Квартальная просека	—	Визирка
—	Зимняя дорога
Растительность
—	Узкая полоса леса (2-ср высота в м )	—	Кустарник
—	Фруктовый сад	—	Смешанный лес
—	Хвойный лес	—	Лиственный лес
—	Отдельно стоящее хвойное дерево	—	Редкий лес
—	Бурелом	—	Лес горелый , сухостойный.
—	Лес вырубленный	—	Луг с растительностью ниже 1 м
—	Высокотравье	—	Камышовые и тросниковые заросли
Рельеф
—	Болота непроходимые	—	Болота проходимые
—	Солончаки непроходимые	—	Солончаки проходимые
—	Ручей, река шире 5 м
—	Ручей, река уже 5 м	—	Горизонтали основные
—	Вход в пещеру, грот
—	Камни отдельные	—	Скопление камней
—	Курган или бугор масштабные	—	Курганы или бургу немасштабные
—	Обрывы масштабные	—	Обрывы, бараньи лба
—	Ямы масштабные	—	Ямы немасштабные
—	Карниз скальный	—	Карниз снежный
—	Кулуар	—	Полугоризонтали

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ И ИЗОБРАЖЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

• 5.1. Основные условные графические обозначения и изображения проектируемых зданий и сооружений выполняют в соответствии с таблицей 2.
• 5.2. Условные графические изображения многосекционных жилых зданий на чертежах в масштабе 1:500 и 1:1000 выполняют, разбивая их на секции и указывая входы.
• 5.3. Внутреннюю сторону линии контура условного графического изображения здания и сооружения совмещают с координационными осями.

Таблица 2

Наименование	Обозначение и изображение
1. Здание (сооружение) а) наземное
б) подземное
в) нависающая часть здания
2. Навес
3. Проезд, проход в уровне первого этажа здания (сооружения)
4. Переход (галерея)
5. Вышка, мачта
6. Эстакада крановая
7. Высокая платформа (рампа) при здании (сооружении)
8. Платформа (с пандусом и лестницей)
9. Стенка подпорная
10. Контрбанкет, контрфорс
11. Берегоукрепление, оврагоукрепление Примечание: Вместо многоточия проставляют наименование материала укрепления
12. Откос: а) насыпь
б) выемка Примечания: 1. Штриховку откоса при значительной протяженности показывают участками. 2. Вместо многоточия проставляютнаименование материала укрепления и крутизну откоса
13. Ограждение территории с воротами
14. Площадка, дорожка, тротуар: а) без покрытия
б) с булыжным покрытием
в) с плиточным покрытием
г) с оборудованием Примечания: 1. В случае применения других материалов покрытия используют графическое изображение 14а, дополняя его полным или сокращенным наименованием материала (согласно 3.1), которое указывают на полке линии-выноски. 2. В условном изображении 14г для примера показан однобалочный мостовой край на площадке без покрытия.

5.4. При выполнении упрощенных изображений зданий и сооружений, приведенных в 1в, 2, 4 таблицы 2, наличие опор в проектном положении указывают знаком “+”. При этом количество опор, ворот и дверей должно соответствовать фактическим данным.

3 Общие положения

3.1 Проектируемые здания, сооружения, сети инженерно-технического обеспечения, транспортные устройства, элементы озеленения и благоустройства (далее – элементы генеральных планов и сооружений транспорта) изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом. Существующие элементы генеральных планов и сооружений транспорта, а также используемые на чертежах условные сокращенные наименования материала покрытий дорог, отмосток, тротуаров и т.п. выполняют в соответствии с .

3.2 Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта выполняют линиями по ГОСТ 2.303 с учетом дополнительных требований таблицы 1.

Таблица 1

Наименование линии	Обозначение	Толщина линии по отношению к толщине основной линии	Рекомендуемая толщина линии, мм, для чертежей, выполняемых в масштабе
			1:5000, 1:2000	1:1000	1:500	1:200 и крупнее
1 Сплошная толстая основная		s	(0,35)	0,5	0,7	1,0	1,4
2 Сплошная тонкая		s/3	(0,13)	0,18	0,25	0,35	0,5
3 Сплошная тонкая утолщенная		2/3 s	(0,25)	0,35	0,5	0,7	1,0
4 Штриховая тонкая		s/2	(0,18)	0,25	0,35	0,5	0,7
5 Штрихпунктирная тонкая		s/3	(0,13)	0,18	0,25	0,35	0,7
6 Штрихпунктирная утолщенная		2/3 s	(0,25)	0,35	0,5	0,7	1,0
7 Штриховая толстая		s	(0,35)	0,5	0,7	1,0	1,4
Примечание – В скобках приведена допускаемая толщина линий для планов, выполняемых в масштабе 1:5000.

3.3 Изображения проектируемых наземных и надземных зданий, сооружений, сетей инженерно-технического обеспечения и транспортных устройств выполняют сплошной толстой основной линией, подземных – штриховой толстой линией толщиной s, иных – сплошной тонкой линией толщиной s/3.

3.4 Элементы генеральных планов и сооружений транспорта, подлежащие сносу, изображают в соответствии с рисунком 1.

Рисунок 1

Здания и сооружения, подлежащие реконструкции, изображают в соответствии с рисунком 2.

Рисунок 2

3.5 Условные графические обозначения и изображения выполняют в масштабе чертежа с учетом рекомендуемых размеров, приведенных в таблицах в миллиметрах.

3.6 Условные графические обозначения проектируемых устройств железнодорожной сигнализации, централизации и блокировки принимают по ГОСТ 2.749.

3.7 Условные графические обозначения и изображения, примененные на чертежах и не вошедшие в настоящий стандарт, следует пояснять на чертежах.

3.8 Условные обозначения следует выполнять в основном черным цветом. Некоторые условные обозначения или их отдельные элементы допускается выполнять другими цветами цветовой палитры.

Водную поверхность допускается дополнительно выделять заливкой голубым цветом.

Цвета других условных обозначений приведены в 5.5, таблицах 2, 4, 7 и 10.

Все надписи выполняют черным цветом.

В подлинниках, предназначенных для изготовления черно-белых копий, цветные условные обозначения и их элементы следует выполнять черным цветом.

Как правильно читать условные знаки

Знание расшифровки условных знаков обеспечивает правильное и быстрое чтение планов и карт и понимание того, где и что находится. Потому, что в топографических картах разных масштабов применяются одинаковые или похожие друг на друга знаки, при чтении не возникает никаких трудностей. Часто, не зная обозначение топографических знаков, можно догадаться о них по определенному написанию.

На карте можно увидеть изображение стрелки, помогающей сориентироваться в направлении топосъемки по сторонам света. По умолчанию стрелка указывает на север. Также часто на планах можно заметить координатную сетку, с помощью которой можно графически определять координаты любой точки. При определении координат точки используется координатная сетка

Следовательно, предметы на планах и картах изображают, используя топографические знаки. Их написание однотипно и определяется конкретным ГОСТ и ГУГК. Такие знания могут помочь при ориентировании на местности и локальной географии.

Что это такое и для чего составляется

Грамотно составленный топографический план — это неотъемлемый атрибут строительства, он необходим на многих этапах проектирования:

• На основе топографического плана создается проект благоустройства территории;
• Выполняются работы по ландшафтному проектированию;
• Утверждается генеральный план участка;
• Рассчитываются объемы земляных работ;
• Создается предварительная схема прокладки коммуникаций на основе уже существующих сетей;
• Без топоплана нельзя получить разрешение на строительство или реконструкцию здания, на перепланировку коммунальных сетей;
• Топоплан участка позволяет установить границы земли, принадлежащей разным собственникам и навсегда прекратить земельные споры между соседями;
• Продумывается схемы расположения специальной техники и складских помещений на различных этапах строительства.

Нормативные требования

Для топографических планов существуют определенные нормативные требования, которым необходимо следовать при их составлении. Эти требования устанавливаются специальными государственными стандартами и регламентируются в соответствующих документах.

Одним из основных нормативных требований для топографических планов является точность и надежность представленной информации. Планы должны быть составлены с высоким уровнем детализации и отражать реальное состояние местности. Все объекты и особенности, которые могут быть значимыми для ориентирования и практического использования плана, должны быть отображены с необходимой точностью.

Кроме того, нормативные требования указывают на необходимость использования стандартизированных условных обозначений. Каждый объект или элемент, представленный на топографическом плане, должен быть однозначно идентифицирован с помощью соответствующего символа или знака. Такие условные обозначения позволяют быстро и безошибочно понимать, что изображено на плане и какую информацию он предоставляет.

Также нормативные требования определяют формат и структуру самого плана. Они указывают на необходимость наличия заголовка, легенды, масштабной сетки, системы координат и других важных элементов. Все эти компоненты должны быть регулярно размещены на плане и строго соответствовать установленным стандартам.

Соблюдение нормативных требований является основой для создания высококачественных топографических планов, которые будут полезными и информативными для различных специалистов и пользователей. Умение правильно применять условные обозначения и учитывать требования по точности и структуре плана является важным навыком для топографов и геодезистов, работающих в этой области.

Условные знаки

В зависимости от способа изображения знаки делятся на линейные, контурные, внемасштабные, пояснительные. Линейными знаками показывают дороги, реки, каналы, ЛЭП, различные изолинии (высоты, температуры, давления).

Контурные или площадные знаки нужны для изображения морей, озер, стран, городов и лесов на планах.

Внемасштабные знаки используются при указании типа полезного ископаемого, водопада, на планах колодцы, башни, родники.

Типичный пояснительный знак — название города, реки, моря.

Обозначения условных знаков, относящиеся к водным объектам рисуются синим цветом, рельеф коричневым, названия городов, границы стран черным.

Рельеф

Рельеф на топографических картах изображается изолиниями, которые называются горизонталями. Это линии одинаковых высот. Небольшие штрихи, «прикрепленные» к горизонталям (бергштрихи), показывают направление понижения в рельефе. Цифры на горизонталях указывают абсолютную высоту. На пологом склоне горизонтали редкие, на крутом сближаются.

Овраги и обрывы обозначаются небольшими треугольниками, их вершина направлена в сторону понижения.

Рис. 1. Условные знаки рельефа.

На географических картах рельеф может изображаться цветом. В этом случае рядом с картой помещается шкала глубин и высот.

Гидрография

Гидрографические или водные объекты имеют цифры, подписанные синим цветом. Это глубина в определенном месте, а также урез воды, то есть абсолютная высота водной поверхности. Рядом с рекой помещаются стрелки, указывающие направление течения.

Болота рисуются короткими горизонтальными штрихами, солончаки вертикальными.

Гидротехнические сооружения (мосты, плотины, дамбы, пристани) отображаются черным цветом.

Рис. 2. Условные знаки гидрографии.

Особые знаки

На планах особыми знаками черным цветом показывается растительность, подписывается вид деревьев (ель, сосна, береза).

Рис. 3. Условные знаки растительности.

На физических картах точками, нанесенными поверх цветных участков, обозначаются пески. Стрелки в океанах указывают течения — синие относятся к холодным, красные к теплым. Изображения растений и животных демонстрируют места их обитания или выращивания, список изображений помещается рядом с картой.

Климатические карты

На климатических картах изолинии и цвета показывают количество осадков (изогиеты), температуру (изотермы), стрелками отмечается направление ветра или перемещение воздушных масс.

Отдельно изображаются области высокого и низкого давления, а также направление распространения воздушных потоков от этих областей.

Что мы узнали?

Мы узнали, какие бывают условные знаки, какими цветами они изображаются. Мы поняли, почему физическая карта разноцветная, для чего нужны стрелки. Мы узнали, что это значит, когда на карте нарисованы животные и растения.

Тест по теме

Оценка доклада

Средняя оценка: 4.4 . Всего получено оценок: 206.

• Все
• Литература
• Русский язык
• Чтение
• География
• Окружающий мир
• Физика
• Английский язык
• Биология
• Геометрия
• Алгебра
• Математика
• Обществознание
• Химия
• Информатика
• История России
• История

Бонус

1. 1. alt=»Капитан Немо» width=»32″ height=»32″ />Капитан Немо 1,105
2. 2. Lia Stells 636
3. 3. alt=»Дарья Кутузова» width=»32″ height=»32″ />Дарья Кутузова 295
4. 4. alt=»Angry Elk» width=»32″ height=»32″ />Angry Elk 274
5. 5. alt=»Игорь Проскуренко» width=»32″ height=»32″ />Игорь Проскуренко 250
6. 6. alt=»Алисия Иванникова» width=»32″ height=»32″ />Алисия Иванникова 175
7. 7. alt=»Юлия Арт» width=»32″ height=»32″ />Юлия Арт 106
8. 8. alt=»Татьяна Татаринова» width=»32″ height=»32″ />Татьяна Татаринова 96
9. 9. Alina 95
10. 10. Богдан Либухов 93

1. 1. alt=»Игорь Проскуренко» width=»32″ height=»32″ />Игорь Проскуренко 23,466
2. 2. Кристина Волосочева 19,120
3. 3. Ekaterina 18,721
4. 4. Юлия Бронникова 18,580
5. 5. Darth Vader 17,856
6. 6. Алина Сайбель 16,787
7. 7. Мария Николаевна 15,775
8. 8. Лариса Самодурова 15,735
9. 9. Liza 15,165
10. 10. TorkMen 14,876

Самые активные участники недели:

• 1. Виктория Нойманн — подарочная карта книжного магазина на 500 рублей.
• 2. Bulat Sadykov — подарочная карта книжного магазина на 500 рублей.
• 3. Дарья Волкова — подарочная карта книжного магазина на 500 рублей.

Три счастливчика, которые прошли хотя бы 1 тест:

• 1. Наталья Старостина — подарочная карта книжного магазина на 500 рублей.
• 2. Николай З — подарочная карта книжного магазина на 500 рублей.
• 3. Давид Мельников — подарочная карта книжного магазина на 500 рублей.

Карты электронные(код), они будут отправлены в ближайшие дни сообщением Вконтакте или электронным письмом.

Склеивание и складывание карты

Какие масштабы используются в топографических планах?

В топографических планах используются различные масштабы в зависимости от целей и особенностей конкретного плана. Масштаб показывает соотношение между размерами объектов на плане и их фактическими размерами на местности. Это неотъемлемый аспект при создании топографических планов, поскольку позволяет получить максимально точное и наглядное представление о местности и ее особенностях.

Одним из наиболее распространенных масштабов, используемых в топографических планах, является масштаб 1:5000. Такой масштаб позволяет детально изображать объекты и особенности местности, включая здания, дороги, реки, озера и другие элементы. Этот масштаб часто применяется при составлении планов для учреждений и территорий городского типа.

Для более крупных территорий могут использоваться масштабы 1:10 000 или 1:25 000. Такие масштабы предназначены для отображения областей или районов, включая села, города и прилегающую местность. В таких масштабах уже нельзя увидеть детали, которые отображаются на меньших масштабах, но они позволяют получить общее представление об объектах и особенностях территории.

Наибольший масштаб, который используется в топографических планах, это масштаб 1:500. Такой масштаб применяется при создании планов для небольших участков, таких как здания или земельные участки. Он позволяет показать максимальную детализацию объектов и очень удобен для изучения конкретных участков местности.

Важно выбирать соответствующий масштаб для каждого топографического плана в зависимости от его целей и особенностей местности, которую он описывает. Правильный выбор масштаба гарантирует достоверность и точность плана, что очень важно для его использования в различных областях, включая проектирование, строительство, геологию и геодезию

Оформление инженерных сетей в топографической съемке

Часто вопрос «как обозначается канализация на топосъемке» подразумевает интерес к цвету линий. Существует много споров относительно цвета коммуникаций на топосъемке. С одной стороны, существует специальное пособие: «Правила начертания условных знаков на топографических планах подземных коммуникаций масштабов 1:5000 … 1:500» Москва, «НЕДРА» 1989 г.

В справочнике указано, что все знаки наносятся черным цветом, и даже предписана рекомендуемая толщина этих линий. В то же время, справочник разрешает «для большей наглядности» передать линии в ином цвете. Общепринятыми считаются:

• обозначение водопровода на топосъемке – зеленым цветом;
• обозначение канализации на топосъемке – в коричневом цвете;
• газопроводы – в голубом;
• тепловые сети – в синем и т.п.

Часто в практике встречаются расхождения между обозначениями на топосъемке и генпланом – цвета коммуникаций нарисованы линиями разного цвета. Так обозначение кабеля связи на топосъемке по нормам картографии должно быть черного цвета, а в генпланах он может быть для удобства оформлен желтым, красным или другим удобным для визуализации цветом.

Кабеля энергоснабжения и связи оформляются следующим образом:

Стандартное обозначение кабеля на топосъемке

Чтобы различить действующие и проектные линии применяются дополнительные маркеры

Проектируемая сеть

Действующая линия

Как правильно читать условные знаки на топографической съемке

Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут условные обозначения на топосъемке.

Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.

В левом верхнем углу мы видим стрелку с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.

Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.

На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.

Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними «ул. Валентиновская» и две буквы «А». Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).

Опишем пространство между дорогой и забором участка:

1. По нему проходит горизонталь. Рельеф понижается в сторону участка.
2. В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
3. Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
4. Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
5. Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)

Переходим к самому участку.

Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.

Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).

На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной — из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.

Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом. В западной части на соседнем участке имеется разрушенная пристройка к дому. Рядом с северо-восточным углом дома есть колодец. В южной части участка расположены три деревянных нежилых постройки. К одной из них пристроен навес на столбах.

Растительность на соседних участках: на участке, расположенном восточнее — древесная растительность, западнее — травяная.

На участке расположенном южнее виден жилой одноэтажный деревянный дом.

Вот таким образом условные обозначения на топосъемке помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.

И напоследок вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:

Регулирующая документация по ГОСТу

ЦНИИ геодезии составил единый перечень условных знаков. Это удобно тем, что в представленных ниже СП, ГОСТах описаны все топографические обозначения. Геологи, проектировщики и строители могут пользоваться ими в своей работе.

Отпадает необходимость каждый раз детально описывать параметры сооружения, местности, коммуникационных линий или ландшафта. Достаточно изобразить эти сведения одним из утверждённых знаков. А другие люди смогут прочесть план (без лишних формулировок), понять его суть, проводить по нему строительство.

Список регулирующих стандартов для создания карт:

1. ГОСТ Р 51872-2002 – регулирует составление исполнительной схемы. В неё вносятся все проведённые рабочие изменения, которые не указаны в исходных чертежах. Например, перепланировка размещения или изменение размеров сооружения, смещение укладки коммуникационной линии. На схему наносятся разбивочные оси, положение строения, его элементы, размеры, высоты.
2. СП 11-104-97 – регламентирует проведение работ по выяснению климата на данном участке, обнаружению природных стройматериалов, наличию водных источников, леса, болот и т.д. СП предусматривает нанесение на карту данных о найденных высотах, выборе трассы для проложения коммуникационных сетей, рельефе, плотности геодезических точек, методе их фиксации на участке.
3. СП 47.13330.2012 – устанавливает нормы лабораторных исследований грунта. Изучается состав, плотность, консистенция, влажность, пористость грунта. Эти параметры пригодятся для вычисления качества взаимодействия грунта с бетонными или металлическими конструкциями. Грунт проверяют на механические показатели – растяжение, сдвиг, сжатие. Результаты исследования заносятся на карту.

Помимо СНиПов и ГОСТов, геодезисты опираются ещё на два акта.
