Вертикальная планировка территории (строительной площадки): что это, составление проекта, примеры планировки

Выбор территории для размещения жилого дома

Во время благоустройства территории вы можете столкнуться с проблемой избытка изъятого грунта. Для того чтобы лишнюю землю можно было использовать, стоит заранее придумать применение грунту для работы во время выравнивания участка и вертикальной его планировки.

Границей вашего участка считается забор. Если ваша территория равна 10-15 соткам и с трёх сторон окружена другими участками, обязательно найдите хозяев соседних территорий и уточните, где будет у них посадка дома. Если слева и справа от вас будет глубинная посадка здания, то ваш дом должен иметь ограниченную посадку, в одну линию, иначе тень от соседних строений будет закрывать ваш двор.

Варианты размещения дома на наклонном участке

Если вы не хотите большого количества солнца на своей территории, этими правилам можно пренебречь. Также необходимо уточнить, где у соседей находится септик, чтобы огород унести от него как можно дальше, иначе потом будете есть то, что вырастет у вас на территории, загрязнённой сточными водами.
Помните, что дом должен быть украшением всей дачной территории участка 6 соток. И поэтому старайтесь обустроить территорию так, чтобы главное ваше строение выгодно смотрелось со всех сторон.

Образец схемы планировочной организации земельного участка своими руками

Чтобы подготовленная самостоятельно схема ПОЗУ была согласованна властями, и вы получили разрешение на строительство, нужно, чтобы документ включал в себя исчерпывающие сведения и соответствовал требованиям законодательства. Вот пример того, как должна выглядеть схема СПОЗУ.

Пошагово это выглядит так:

перенести из ГПЗУ или топографического плана зону застройки, при необходимости изменив масштаб на 1:500;
начертить на схеме имеющиеся объекты строительства;
будущие постройки нанести на схему пунктиром;
в текстовой части дать пояснения к схеме;
указать необходимые сведения технического характера.

Дренаж на участке для частного дома

Для сбора и организованного отвода дождевой и талой воды с участка необходимо сделать поверхностный дренаж – водосточные лотки по поверхности участка.

На участке с уклоном, до строительства дома, поверхностные воды могли свободно стекать по склону. Дом станет препятствием для стока, и вода будет собираться у стен с нагорной части дома.

Для сбора и отвода воды, стекающей по склону, вдоль отмостки с нагорной части дома укладывают лоток, поз. 5 на рисунках выше.

Эти же лотки могут принимать воду из водосточной системы крыши. Для этого лотки устраивают вдоль отмостки и с других сторон дома.

Дренажные лотки на участке устраивают также для сбора и отвода воды с площадок с твердым покрытием. Лотки поверхностного дренажа выводят в удобное место для сброса воды на рельеф за пределы участка.

На некоторых участках весной, в верхнем слое грунта, появляется вода –верховодка. Верховодка появляется на участках, где верхний слой грунта водопроницаемый — песчаный, а ниже лежит слой водоупорной глины.

Стекающая по склону верховодка задерживается фундаментом, накапливается, замачивает и размывает грунт возле фундамента.

Для защиты фундамента от верховодки выполняют глубинный дренаж в виде завесы:

Перехватывающий глубинный дренаж – завеса, защищает фундамент дома от верховодки. Трубу дренажа прокладывают по нагорной части участка поперек склона на глубине ниже подошвы фундамента. 5 – труба дренажа; 6 – дренажный колодец; 7 – приемный колодец.

Основные этапы

Вертикальная планировка стройплощадки выступает одной из стадий подготовки территории под будущую застройку. Это начальная часть выполнения строительного плана.

Процесс проведения вертикальной планировки территории условно разделяется на следующие этапы:

Снятие плодородного слоя грунта и его последующее перемещение за пределы участка. Необходимо максимально сохранять естественный рельеф местности. Приоритетным должен быть тот вариант изменения территории, который требует наименьшего объема земельных работ. Где это возможно, должен оставаться нетронутым плодородный слой грунта. При невозможности сохранения растительного слоя почвы его снимают и временно убирают со строительной площадки, чтобы в дальнейшем использовать при благоустройстве территории и организации рельефа.
Процедуры разработки земляных масс. Выполняются путем срезки насыпей с их дальнейшим перемещением в имеющиеся на участке выемки.
Подсыпка насыпи с последующим разравниванием грунта и его уплотнением.
Финальная планировка участка (откосов и площадей) в выемках и насыпях.

Как происходит вертикальная планировка территории

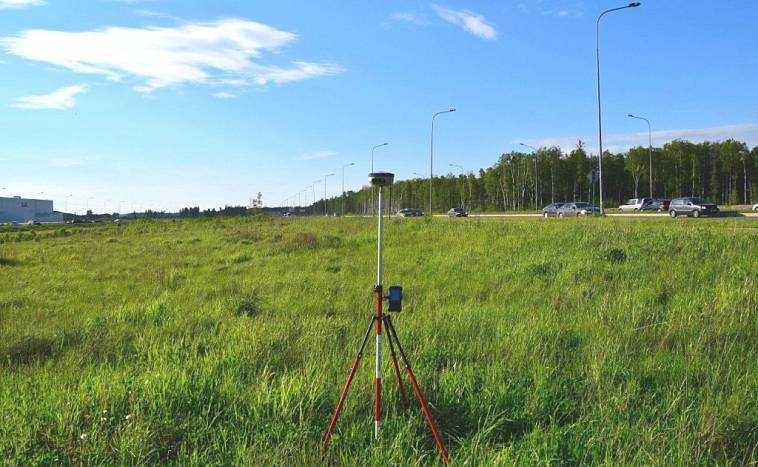

Оценка рельефа местности предшествует вертикальной планировке. Геодезистами замеряются уклоны, составляется топографическая карта (на карту наносятся все уклоны, их направление, точки пиковых высот и низин). Если речь идет о небольшой территории, да еще и с небольшим уклоном, то оценка рельефа не занимает много времени. Но когда дело касается участка в несколько гектар, есть большая вероятность, что на этой площади присутствуют лощины, холмы, ущелья, овраги, седловины, заболоченные места и пр. Точные сведения об особенностях рельефа собираются тщательно и прорабатываются основательно. К исходным данным для проведения вертикальной планировки также относятся особенности почвы (песчаные и глинистые почвы ведут себя по-разному под воздействием природных факторов) и глубина промерзания почв, степень пучинистости грунта.

Оптимальным рельефом благоустраиваемой территории является тот, который имеет ровный ландшафт или небольшой уклон к востоку или югу.

Для разработки проектов вертикальной планировки различных объектов существует несколько методов:

Метод проектных красных точек
Метод проектных профилей (продольных и поперечных)
Метод проектных красных горизонталей.

Вникать в тонкости всех методов заказчику, скорее всего, нецелесообразно. Этим занимаются профессионалы. Считаем нужным довести до вашего внимания, что для проектирования ландшафта компактных территорий – дач, загородных домов, коттеджей используется метод красных проектных горизонталей, суть которого заключается в том, что на топографический план, отображающий реальный рельеф, расположение дорожек, малых архитектурных форм, площадок и пр., наносятся красные линии, отображающие проектный вариант рельефа.

Данная методика позволяет с большой точностью отображает пластику поверхности территории и дает возможность быстро определять зоны подсыпки и срезов грунта во всех точках разрабатываемого участка.

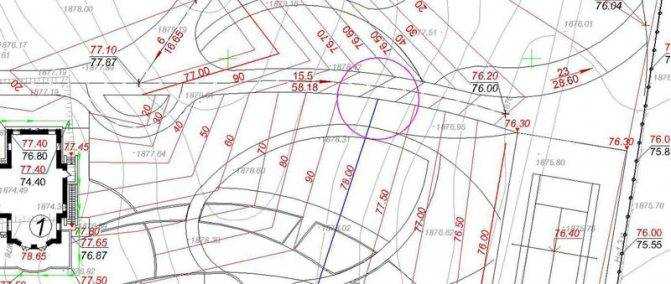

План преобразования рельефа в проектных горизонталях

Угловая квартира

На мой взгляд, угловая квартира имеет по сравнению с односторонней только плюсы. Самыми большими из них являются возможность сквозного проветривания и более протяженный световой фронт. Опыт проживания в панельных домах типовых серий породил недоверие к угловым квартирам: считается, что они холоднее. Но это вина не планировочного решения, а низкого качества строительства и неэффективной конструкции стеновых панелей, которые использовались в 70-е ― 90-е годы. Современные строительные технологии вместе с более высокими требованиями к теплоизоляции и энергоэффективности конструкций исключают такую проблему.

Нормативные документы

Сюда входит:

посадка дома и других строений согласно рельефу территории;
уровень высоты цоколя;
заглубленность подвальных помещений, согласно уровню грунтовых вод;
рекомендованная высота подсыпки вокруг фундамента и под ним, исходя из степени пучения грунта;
угол наклона отмостки;
нормативы перемещения грунта (особенно, что касается его среза);
нормативы установки водосборных лотков.

Для частного строительства разработаны своды правил, которые в свою очередь опираются на нормативы ГОСТ и СНиП. Сюда относятся:

СП 126.13330.2017 «Геодезические работы в строительстве»;
СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»;
СП 42.13330.2016 «Градостроительство» и т.д.

Но, как правило, законопроекты для частного строительства подлежат обязательному выполнению, только если планируется большое перемещение масс грунта или вырубка редкостных зеленых насаждений. В остальном они носят рекомендательный характер и их невыполнение может привести к размыву грунта, подтоплению и разрушению фундамента дома, заболачиванию определенного участка.

А в таком случае — это уже непосредственно проблемы самого владельца надела. Поэтому, даже если вертикальное планирование доверяется квалифицированному специалисту, есть смысл хотя бы поверхностно ознакомиться с нормативами и некоторыми нюансами относительно геодезических и геологических изысканий территории.

Как правильно сделать отмостку для частного дома

СУЩНОСТЬ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

Вертикальная планировка — важный элемент инженерной подготовки территории. Ее назначение — привести естественный рельеф в состояние, соответствующее наиболее благоприятным условиям для общего планировочного решения. При строительстве и реконструкции населенных мест с помощью вертикальной планировки сооружают уличную сеть в соответствии с требованиями городского транспорта, обеспечивают нормальный отвод поверхностных вод с территорий города

Она имеет важное значение в создании необходимых условий для застройки микрорайонных территорий, решает частные задачи по высотному расположению частей города, отдельных зданий и сооружений

Вертикальная планировка городских территорий — это изменение естественного рельефа местности путем срезки и подсыпки грунта, смягчения уклонов и т. д. применительно к требованиям планировки и застройки городов. При помощи вертикальной планировки рельеф приспосабливается для строительства города, комплекса сооружений или отдельного объекта. Мероприятия по вертикальной планировке в значительной мере зависят от рельефа. Для целей градостроительства различают благоприятный и неблагоприятный рельеф. Благоприятный рельеф имеет следующие градостроительные градации в зависимости от уклона (%): спокойный — 0. 0,4; ровный — 0,4. 3 и слабопересеченный — 3. 6. При таком рельефе строительство города в целом с прокладкой улиц, организацией стока поверхностных вод, возведением жилых, общественных и промышленных объектов не требует значительных масштабов вертикальной планировки. Неблагоприятный рельеф оценивается как пересеченный при уклоне 6. 10 %, сильнопересеченный — при уклоне 10. 20%, очень сильнопересеченный — 20 % и горный. Строительство городов и отдельных сооружений на такой местности проводится в исключительных случаях и требует вертикальной планировки в больших объемах. Стоимость строительства в таких районах значительно возрастает. Обычно стоимость вертикальной планировки составляет 2. 3 % от общей стоимости любого строительства, будь то целый город или отдельный объект. Вертикальная планировка местности входит в состав любого проекта и производится в начальный период, как проектирования, так и строительства.

Работы при вертикальной планировке направлены главным образом на изменение микрорельефа. При вертикальной планировке обычно максимально сохраняется естественный рельеф. Объемы работ при частичном преобразовании рельефа с уклоном 0,4. 10% составляют 800. 1500 м 3 /га, рельефа с уклоном выше 10 % — 3000 м 3 /га. Однако в исключительных случаях бывает необходимо коренное изменение рельефа. Оно осуществляется при комплексных инженерно-мелиоративных мероприятиях: засыпке оврагов, пробивке городских магистралей, сплошной подсыпке территории. При объемах работ свыше 1 млн. м 3 применяют гидромеханизацию, а при объемах работ свыше 1,5 млн. м 3 — взрывную экскавацию. При меньших объемах перемещаемых земляных масс вертикальную планировку выполняют, используя средства землеройной техники.

Основным принципом вертикальной планировки является принцип балансирования земляных масс. Это значит, что необходимо соблюдать условие, при котором баланс земляных масс должен быть приближенным к нулевому. Нулевой баланс земляных масс — это оптимальный вариант. Он означает равенство объемов выемок и насыпей. Если эти объемы не совпадают, то требуются дополнительные транспортные расходы, удорожающие строительство. Для определения баланса земляных масс в проекте организации работ составляют картограмму земляных работ.

Отправим материал на почту

Трудно найти участок земли с идеально ровной поверхностью. Нередко приобретенный участок земли за городом имеет какой-то уклон. Это необходимо учитывать, выполняя вертикальную планировку участка. Она поможет понять, на какой высоте расположить уровень пола первого этажа, можно ли будет сделать подвал или построить полноценный цокольный этаж. Поэтому в этой статье будем рассказывать о том, по каким правилам совершают вертикальную планировку, какие нормативы учитывают, и как ее проводят поэтапно.

Неровный загородный участок под строительство

СУЩНОСТЬ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

Вертикальная планировка – важный элемент инженерной подготовки территории. Ее назначение – привести естественный рельеф в состояние, соответствующее наиболее благоприятным условиям для общего планировочного решения. При строительстве и реконструкции населенных мест с помощью вертикальной планировки сооружают уличную сеть в соответствии с требованиями городского транспорта, обеспечивают нормальный отвод поверхностных вод с территорий города

Вертикальная планировка городских территорий – это изменение естественного рельефа местности путем срезки и подсыпки грунта, смягчения уклонов и т. д. применительно к требованиям планировки и застройки городов. При помощи вертикальной планировки рельеф приспосабливается для строительства города, комплекса сооружений или отдельного объекта. Мероприятия по вертикальной планировке в значительной мере зависят от рельефа. Для целей градостроительства различают благоприятный и неблагоприятный рельеф. Благоприятный рельеф имеет следующие градостроительные градации в зависимости от уклона (%): спокойный – 0. 0,4; ровный – 0,4. 3 и слабопересеченный – 3. 6. При таком рельефе строительство города в целом с прокладкой улиц, организацией стока поверхностных вод, возведением жилых, общественных и промышленных объектов не требует значительных масштабов вертикальной планировки. Неблагоприятный рельеф оценивается как пересеченный при уклоне 6. 10 %, сильнопересеченный – при уклоне 10. 20%, очень сильнопересеченный – 20 % и горный. Строительство городов и отдельных сооружений на такой местности проводится в исключительных случаях и требует вертикальной планировки в больших объемах. Стоимость строительства в таких районах значительно возрастает. Обычно стоимость вертикальной планировки составляет 2. 3 % от общей стоимости любого строительства, будь то целый город или отдельный объект. Вертикальная планировка местности входит в состав любого проекта и производится в начальный период, как проектирования, так и строительства.

Работы при вертикальной планировке направлены главным образом на изменение микрорельефа. При вертикальной планировке обычно максимально сохраняется естественный рельеф. Объемы работ при частичном преобразовании рельефа с уклоном 0,4. 10% составляют 800. 1500 м 3 /га, рельефа с уклоном выше 10 % – 3000 м 3 /га. Однако в исключительных случаях бывает необходимо коренное изменение рельефа. Оно осуществляется при комплексных инженерно-мелиоративных мероприятиях: засыпке оврагов, пробивке городских магистралей, сплошной подсыпке территории. При объемах работ свыше 1 млн. м 3 применяют гидромеханизацию, а при объемах работ свыше 1,5 млн. м 3 – взрывную экскавацию. При меньших объемах перемещаемых земляных масс вертикальную планировку выполняют, используя средства землеройной техники.

Основным принципом вертикальной планировки является принцип балансирования земляных масс. Это значит, что необходимо соблюдать условие, при котором баланс земляных масс должен быть приближенным к нулевому. Нулевой баланс земляных масс – это оптимальный вариант. Он означает равенство объемов выемок и насыпей. Если эти объемы не совпадают, то требуются дополнительные транспортные расходы, удорожающие строительство. Для определения баланса земляных масс в проекте организации работ составляют картограмму земляных работ.

Отправим материал на почту

Неровный загородный участок под строительство

Схема вертикальной планировки

Но все это чисто практические рекомендации, а нужно еще выяснить, как сделать схему вертикальной планировки участка, чтобы ее поняли строители. Допустим, вы хотите проконтролировать исполнение работы или понять, все ли правильно сделали проектировщики. На геоподоснову наносят отметки, показывающие расположение отдельных объектов, а при помощи красных линий определяется проектная поверхность.

Если где-то будут подсыпать грунт, красные линии отодвигают, обозначая понижение, а если в определенном месте его планируют срыть, на схеме буде показано повышение. Единственный допустимый случай обрыва контура — соединение проектных поверхностей с откосами или стенами (заборами).

Неизменный на всем протяжении уклон показывается одинаковым удалением горизонталей друг от друга. Угол между линиями, указывающий на отметки понижения местности, означает гребень, в противоположном случае он показывает выемку. Вода с поверхности будет течь под прямым углом к красным линиям. Горизонтали с закрытым концентрическим контуром, окружающие одна другую, показывают холм (когда центр занят более высокими линиями) либо впадину (когда ближе к середине они понижаются).

Этих сведений достаточно, чтобы «прочитать» схему вертикального планирования участков и реализовать ее максимально грамотно.

О том, как вертикально планировать участок — следующее видео.

Особенности и тонкости метода

Вертикальная планировка ‒ это модифицирование уровня ландшафта. При необходимости территория выравнивается или создаются необходимые склоны. В ходе разработки плана учитывается несколько факторов:

особенности грунта;
расположение строений на участке и их размеры;
соседние дома;
расстояние до ворот и ближайшей улицы.

При создании вертикальной планировки территории сохраняются оптимальные условия для формирования огорода или цветника, рассматривается надобность монтажа подземных сетей, учитываются все меры безопасности:

исключают резкие возвышения и склоны;
канавы для оттока проектируют на удобном расстоянии от дома, при котором они не будут мешать свободному проходу.

Если дом еще не возведен, целесообразно укрепить грунт в месте формирования будущего фундамента. Это поможет равномерно распределить нагрузку здания на грунт. В дальнейшем не будет проблем с образованием трещин и просадкой дома.

Различают два вида вертикальной планировки:

Открытая система ‒ все коммуникации расположены на поверхности рельефа.
Закрытый тип водоотвода ‒ канализационная система находится под землей.

При проектировании участка жилое здание располагается в самом верху территорииИсточник www.noviydom.ru

Принцип работы вертикальной планировки простой ‒ вода с высокого склона стекает по трубам или канавам к лотку, расположенному на более низком уровне территории.

От вертикальной планировки участка зависит очень много:

комфортные условия для жизни (отсутствие размыва грунта и заболоченности);
безопасность нахождения на территории и целостность дома (исключение подмыва откосов, фундамента, защита от эрозии и оползней, селевых потоков);
красивый рельеф, его архитектурная выразительность (отсутствие луж и влажных мест).

К построению схемы вертикальной планировки следует отнестись внимательно, нужно определить четкое расположение каналов и не допустить подтока соседней территории, где живут люди. Обычно сток выходит на проезжую часть, там располагается лоток вдоль дороги. Лотки могут быть подключены к общей канализации под землей, или иметь выпуск на рельеф в пониженном участке местности.

На ровном участке в качестве водоотвода лучше выбрать дренажный метод, с канализационными трубами под землейИсточник stroy-podskazka.ru

Если поверхность ровная используются лотки с уклоном по дну (небольшой поперечный уклон направляет воду в лоток, для дальнейшего следования жидкости до места «перехвата» закрытой канализационной системы). Если рельеф территории имеет много перепадов, то понадобятся дополнительные откосы для соединения разных уровней.

Земельный участок коттеджа на склоне можно разбить на несколько квадратных зон разных уровней, соединенных между собой водоотводомИсточник viinapuu.com

Когда разводки труб под землей нет, ровный участок оснащается дренажной системой водоотвода. При разработке вертикальной планировки учитывается грунт на участке. Закрытая дренажная система устанавливается ниже уровня его замерзания. Конструкция состоит из комплекса траншей с продольным уклоном в сторону отвода (показатель должен быть не менее 0,005). На дно траншей укладывают дренирующий материал: крупный песок, щебень, битый кирпич.

Вертикальная планировка на ровном участке максимально сохраняет существующий рельефИсточник stroy-podskazka.ru

Самостоятельное изготовление СПОЗУ

Для самостоятельного составления графической части СПОЗУ можно воспользоваться следующей инструкцией.

Заказать топосъемку земельного участка в комитете по архитектуре с нанесенными красными линиями.
Если используете программное обеспечение, отсканируйте участок топосъемки с территорией вашего участка.
Тонкой линией (около 0,4 мм) нанести границы участка. Указать место, где будет располагаться ограждение участка.
Пунктиром указать место, в границах которого можно проводить строительство. Территория указывается с учетом нормативных требований к отступам от смежных участков.
Жирной линией обозначить границы капитального строения, сделать сноски для пояснительных надписей.

Планировка территории земельного участка. Итоги.

Неважно, какая у вас площадь самой территории, главное, чтобы вы правильно, по всем СНиПам и ГОСТам разместили постройки и обязательные инженерные системы. Общие правила, которые необходимо знать наизусть при строительстве и планировке дачного дома:

Общие правила, которые необходимо знать наизусть при строительстве и планировке дачного дома:

дом, хозпристройки размещаются на расстоянии 3 м от забора соседей, дом на расстоянии 5-6 м от границы участка;
между строениями на территории участка должно быть расстояние 1,5-3 метра (в зависимости от размера территории);
инженерные системы устанавливаются в порядке санузел, электричество, газ/любое другое топливо;
всё согласовывается по нормативам, ГОСТам и СНиПам;
планировка ландшафта делается в последнюю очередь, после того, как достроено всё.

расстояние между объектами на земельном участке

При работе с ланшафтным дизайном дачного участка исходите не только из того, что вы хотите видеть на территории, но и из того, нужен ли вам огород.
