7 советов по выбору труб для теплого водяного пола

Программа улитка для теплого пола скачать бесплатно

Проект водяного теплого пола

Проект водяного теплого пола. Бетонная система.

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

• результаты теплотехнического расчета,
• паспорт системы,
• монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
• таблицы балансировки коллекторов теплого водяного пола,
• спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Проект водяного теплого пола в купольном доме

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Проект водяного теплого пола для дома из бревна. Монтажная схема. Бетонная система.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

Монтажная схема теплого водяного пола. Фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.

Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол

Сделать запрос:

позвонить по тел.: +7(383)2486390

МТС / WhatsApp / Viber : +79833216510

Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510

Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы

Воспользуйтесь чатом online на сайте в правом нижнем углу страницы

Расчёт количества труб для теплого водяного пола

Известно, что расчёт трубы для тёплого пола обязательно коррелируется со схемой её укладки. После того как будет выбран тип трубы и её диаметр, можно заняться расчётом её необходимой длины. Для этого необходимо вооружиться карандашом и листом миллиметровки. При этом необходимо выполнить следующие шаги:

1. На бумаге нужно в масштабе нарисовать план комнаты.
2. Там же нужно «расставить» мебель, особенно ту, которая будет стоять стационарно – под ней прокладывать трубы обогрева точно не потребуется.
3. Выбрать вариант маршрута прокладки труб, он заметно влияет на расход трубы на прокладку всего маршрута.
4. Дальше остаётся измерить суммарную длину контуров, обозначенных на плане, и умножить её на масштаб самого плана.
5. Результатом будет необходимая совокупная длина трубы.

Длина трубы также зависит от расстояния между витками и прочими отступами, для которых есть свои нормы:

• Трубы не должны приближаться к стенам ближе, чем на 200 мм.
• Расстояние между полудюймовыми трубами должно составлять порядка 300 мм, поскольку считается, что труба способна эффективно прогревать пол на расстоянии 150 мм от себя.
• На длину изогнутых участков трубы обычно отводят 10% от суммарной длины её прямых участков.

Видео о расчете труб для теплого пола:

Схема прокладки труб «змейка»

Смысл её понятен из названия, но работает она недостаточно эффективно. Ведь в ней теплоноситель подаётся с одного конца, а когда он достигает противоположной стороны, то сильно остывает. В результате одна сторона пола прогревается намного сильнее, чем другая.

Поэтому использовать «змейку» целесообразно только в небольших по площади помещениях.

Схема прокладки труб «спираль» или «улитка»

Укладывать спиралью трубы намного сложнее, поэтому здесь потребуется помощник. Зато тёплый пол, собранный по подобной схеме, будет работать намного эффективнее. От входа труба по спирали начинает сжиматься к центру помещения, там делает крутой разворот и по тому же маршруту раскручивается между витками горячей нитки к выходу.

Это идеальная схема для тёплого пола, монтируемого в просторном помещении.

Видео о том, где лучше укладывать трубы теплого пола «змейкой» и «улиткой»:

Если длина трубы при расчётах получится более 60 м, то необходимо пересмотреть схему укладки, разбив обогреваемую площадь на две равные половины, и подключить каждую из них к распределительной гребёнке.

Понятно, что такое изменение потребует большего метража труб, зато и тёплый пол с двумя контурами будет работать эффективнее.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

• установка новых обменников теплом на место ранее используемых радиаторов;
• параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Теплые полы

Наша фирма предлагает универсальную легкогнущуюся гофрированную трубу из нержавеющей стали (марка стали AISI304(RU 08X18H10)) для монтажа систем теплого пола и системы водяного отопления,
обвязки котельных (в качестве второго контура), подключения насосного
оборудования.

Вся продукция сертифицирована требованиям ГОСТ 10705 и ГОСТ 15763-91
В
основе нержавеющей трубы для теплого пола лежит гибкая гофрированная тонкостенная труба(0,3мм) отоженная и латунные соединители (фитинги) с силиконовым уплотнением.
Применение гофрированной трубы считается наиболее эффективным для системы водяного отопления. Благодаря гофрированной поверхности гибких труб — трубопровод сам скомпенсирует линейные сжатия и расширения под циклическим воздействием температур, гофра трубопровод не требует никаких присадок в бетон. Обеспечивается максимальная теплоотдача, нержавеющая сталь является одной из лучших передатчиков тепла, коэффициент теплопроводности 17Вт/м*К.
Прогрев бетона на расстоянии 10см от от трубопровода остается постоянным, при разбеге 20см полностью перекрывается зона одинаковой температуры.
Благодаря высокой гибкости гофрированных труб, сложные трассы удается монтировать с минимальным числом фитингов. Вследствие хорошей устойчивости к давлению (выдерживает гидроудар 60атм.) и вибрациям, предлагаемый

Основные рекомендации для проектирования и монтажа системы водяных теплых полов

Для изготовления водяного теплого пола используется гофра труба из нержавеющей стали (марка сталиAISI304)отожженная, толщина стенки 0,3 мм., условный диаметр 15мм.,(длина 1 бухты -50м), латунные фитинги 1/2″ в.р. или н.р., рабочее давление до 16Атм, рабочая температура 100градусов.

Схема укладки гофротрубы для теплого пола

При укладке 1-го контура гофротрубы, отступаем от стены 15см, все
последующие петли с шагом 20см. Температура 1-го контура (красный цвет)
на 10-20 градусов выше комфортной зоны (черный цвет).

 1-ый способ применения:

Основа тёплого пола после гидроизоляции- керамзитобетон, либо растворная стяжка. Преимущество керамзитобетона в том, что после 2-х дней стяжки в него можно вкручивать саморезы закрепляя перфоленту.

— настилаем пенофол фальгированный (отражатель), и укладываем металлическую сетку. (в местах где топорщиться, закрепляем перфолентой.)

— укладываем гофротрубу от стены на растоянии 15см.

— прогрев от гофро-трубы без изменения температуры на растоянии 10см, поэтому укладывая трубу с разбегом 20см, мы полностью перекрываем зоны одинаковой температуры. В середине комфортной зоны разбег для трубы может быть до 30см.

— прикрепляем трубу к металлической сетке с помощью капроновой стяжки, после срезаем усы. Выставляем маяки. Технология приготовления раствора для стяжки теплого пола следующая: Берем на одно ведро цемента, 4 ведра песка, 1стакан пластификатора, он придает эластичность раствору, ускоряет трердение раствора, дает прочность раствору. Высота заливки 5см при шаге 20см.

Гофрированная труба из нержавеющей стали имеет линейное расширение на 0.2мм на 6м, шитый полиэтилен 4мм на 6м, медь 1.2мм на 6мм.(данные полученны экспериментальным путем).

В результате небольшого линейного расширения ,трубопровод не рвет стяжку, не трется о стяжку при изменении температур.

Обязательно сделать опрессовку перед стяжкой 6-8 атм. на 3-4часа.

После монтажа стяжка высыхает -1 месяц.(летний период 21день, осень ,зима 30дней)

— заполняем систему теплого пола завязанную в систему отопления отдельной гребенкой. Первый пуск теплого пола идет в два этапа: 1-ый этап подача темпер. 20-25градусов одни сутки, 2-ой этап через сутки подача температуры 35-40град. Просушиваем этим оканчательно стяжку и после отключения теплого пола делаем укладку кафеля. Температура 1-го контура на 10-15 градусов выше комфортной зоны.

Комментарии к монтажу

При укладке гофрированной трубы, разматывая бухту, трубу не перекручиваем, оставляя бухту в одной плоскости, чтобы не было заломов и протечек. Если проходим одним крылом две комнаты, отверстие для прямой и обратной трубы надо делать в 3-4 раза больше диаметра гофротрубы.

2-ой способ для деревянных полов.

Доска, ГВЛВ, грунтовка бетонноконтакт, с помощью скоб крепим трубу, затем опрессовка, заливаем стяжку не менее 5 см., 1 месяц сохнет.Потери на сопротивление за счет гофры не более 20%, обычный насос Грюнфос на 2-ом режиме cправляется.

Теплоотдача великолепная, полная компенсация линейного расширения самим трубопроводом при изменении температуры, и никаких присадок в бетон.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Надежное проектирование от «теплой компании»

Если Вам нужен теплый пол, обратитесь к нам. Мы профессионально спроектируем систему:

1. Проведем предпроектный осмотр дома.
2. Соберем все необходимые данные (о материалах и технологиях строительства, планировке помещений, расположении котельной установки).
3. Подберем подходящее место для коллекторного шкафа.
4. Разработаем проект теплого пола и согласуем его с Вами.
5. Рассчитаем смету.

Кроме отдельного проектирования, «Теплая Компания» осуществляет и монтаж теплых полов. Как показывает практика, такой комплексный подход снижает затраты на создание и эксплуатацию отопительной системы. Чтобы узнать точную цену проекта теплого пола для Вашего дома, позвоните нам или заполните заявку.

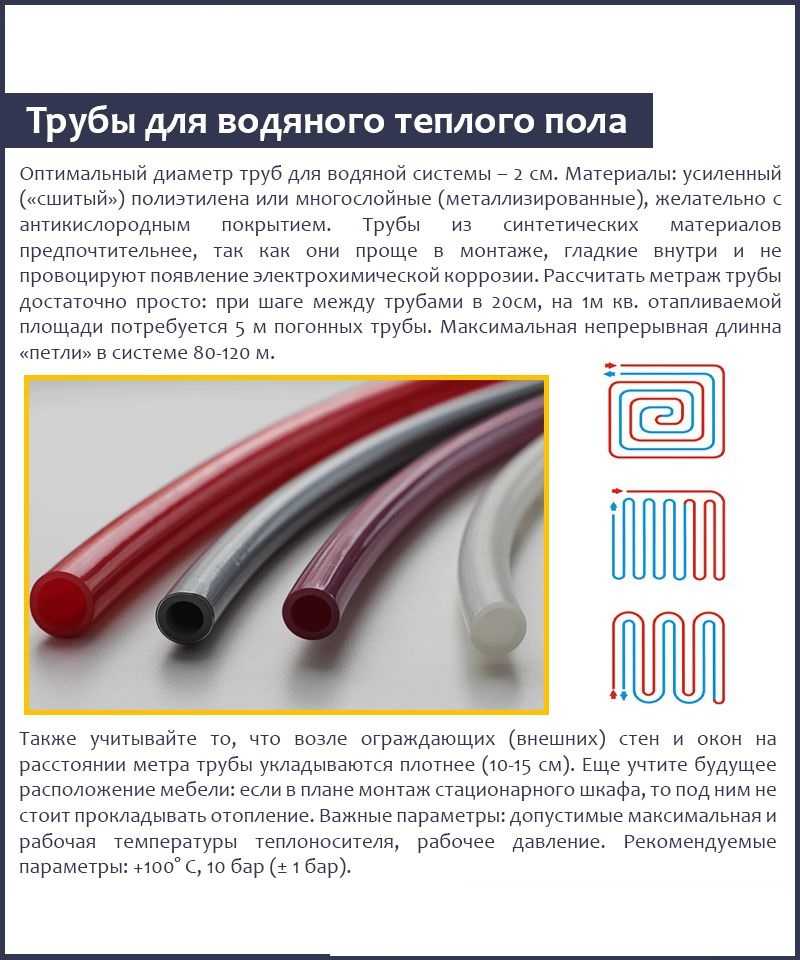

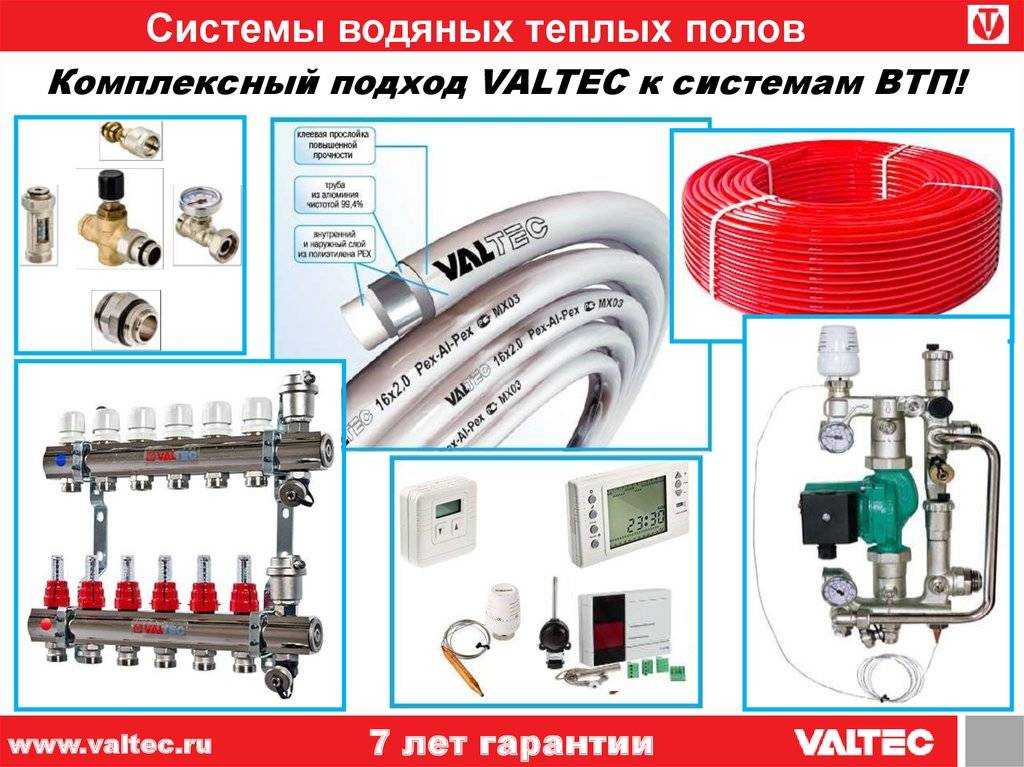

Сравниваем трубы для теплого пола: какие лучше

В торговых сетях часто попадается рейтинг, основанный на статистике продаж труб и шлангов для теплого пола. В определенной мере доверять ему можно, но не стоит всецело на него опираться. Повышенный интерес со стороны покупателей говорит о невысокой цене и активной маркетинговой политике производителя, но далеко не всегда о качестве. Не стать жертвой рекламных уловок поможет здравый смысл.

Начать следует с понимания основ – любой производитель использует идентичный набор составных элементов для производства труб и шлангов.

В связи с этим, следует опираться исключительно на имеющиеся потребности:

• Климатические особенности места предполагаемой установки;
• Наличие потенциально агрессивной среды;
• Предполагаемые физические и другие нагрузки;
• Предельная температура теплового носителя;
• Ежесуточный объем доставляемого тепла.

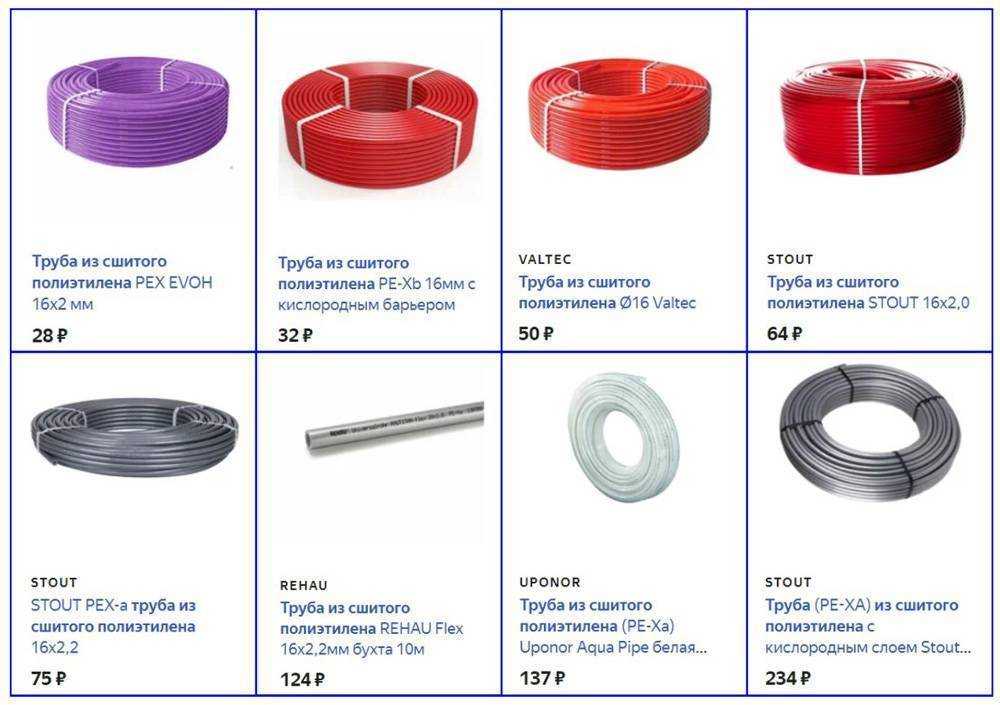

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Автоматическая настройка ТП

Такая регулировка теплого пола водяного отопления выполняется одним из двух способов. Это термомеханический или электронный метод при использовании приборов с электромеханическим принципом действия, с помощью которых управляется запорная арматура.

Электронное управление

Конструктивно данная система управления состоит из следующих элементов:

• электронных термометров;
• электрических приводов, являющихся исполнительными устройствами;
• контроллера.

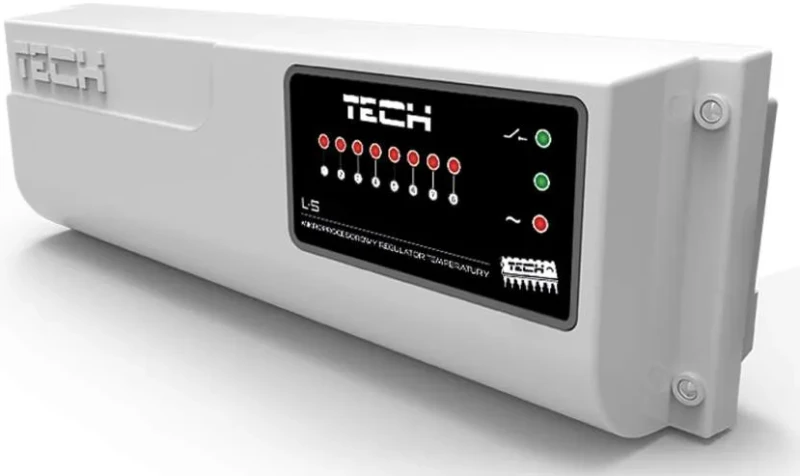

Вариант контроллера для греющего полаИсточник термосан.рф

Исполнительные устройства используются в двух вариациях. Так, одни электрические приводы во время монтажа прикрепляются к регулировочным вентилям, а другие – представляют собой встроенные модели, которые являются частью клапанов.

Настройка теплого пола водяного с помощью электронной системы управления выполняется тоже путем изменения расхода теплоносителя. При этом заранее задаются пороговые значения интенсивности подачи нагретой воды в контуры ТП.

Электронное управление подразумевает использование автоматического регулятора температуры. Его датчики могут измерять соответствующий параметр как воздуха в комнатах, так и теплоносителя.

Условная схема электронного управления теплого полаИсточник st-montaj.ru

Термомеханическое управление

В состав такой системы входят термостатические клапаны. Вместо них могут применяться краны с термоголовками. Эти приборы реагируют на изменение температуры нагретой воды в трубах. В таких устройствах используется газ или жидкость в качестве термореактивного вещества. Независимо от его вида данная запорно-регулирующая арматура обычно монтируется для каждой петли ТП, чтобы контролировать температуру в ней.

Видео описание

В этом видео специалист рассказывает о правильных и неправильных способах настройки греющего водяного пола при использовании расходомеров:

Термоклапан представляет собой надежный прибор. В его корпусе может быть установлен сердечник из бронзы, латуни или меди. Теплоноситель нагревает именно его, который потом передает температуру термореактивному веществу. В результате нагрева наполнитель (газ или жидкость) расширяется. Из-за этого он начинает перемещать сердечник, связанный с клапаном. В итоге происходит постепенная блокировка циркуляции теплоносителя.

В системе «Теплый пол» монтаж термостатического клапана может выполняться не только на коллекторе. Его еще используют в отдельной сборке, которая называется «унибокс». Кроме термостатического клапана, она также комплектуется воздухоотводчиком автоматического действия. Приборы размещаются в небольшом боксе. Здесь же устанавливается термостат.

Видео описание

О современной автоматике для водяного теплого пола рассказывается в данном видео:

Если система оснащена «унибоксом», тогда для осуществления регулировки температуры в одной петле теплого пола не нужно привязываться к крупногабаритному коллекторному шкафу. Это особенно актуально, когда у ТП немного ветвей.

Систему «Теплый пол» также оснащают термомеханическими регулирующими устройствами с воздушными датчиками. Это их выносные компоненты. Данные элементы с высокой чувствительностью позволяют выполнять настройку регуляторов с учетом температуры воздуха в комнате, а не по степени нагрева теплоносителя в трубах.

Термореактивный наполнитель термомеханических регулирующих устройств с воздушными датчиками обладает намного большей чувствительностью. При этом принцип работы приборов остается прежним. Термомеханические регуляторы с воздушными датчиками применяют там, где нужно контролировать сразу несколько веток ТП в одной комнате, которая отапливается исключительно за счет работы системы «Теплый пол».

Видео описание

В данном видеоролике рассказано, как отрегулировать теплый пол водяной в частном доме:

На температуру теплого пола влияет вид финишного покрытия и личные предпочтения людей. При этом нормативное значение может изменяться от 22 до 35 °C. Кроме того, для каждого вида помещения утверждены индивидуальные пределы нагрева. Так, для жилой комнаты оптимальная температура пола составляет от 20 до 28 °C.

Расчет количества труб и схемы укладки

Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:

• на листе миллиметровой бумаги в масштабе строят план комнаты;
• схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
• на свободной площади чертят контур согласно выбранной схеме.

Существуют следующие основные варианты схем водяных контуров теплого пола:

1. «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
2. «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.

«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.

Возможны различные варианты основных схем укладки теплого пола

При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.

В процессе составления плана укладки труб учитывают следующие моменты:

• от стен делают отступ 15-20 см;
• шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.

По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.

Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.

Монтаж

Как известно, трубы монтируют в пол (то есть просто укладывают), а затем заливают бетонным раствором. При повреждении труб, поверхность придется взламывать.

Процесс монтажа происходит так:

• на миллиметровой бумаге следует начертить схему укладки, сначала рисуют расположение крупных объектов;
• в другой части предполагаемого помещения (на схеме) рисуют расположение труб “змейкой” или “спиралью”;
• если трубы не держат формы, их часто фиксируют хомутами, если трубы ПП, то в контуре их протяженность должна составлять 60 м. При несоблюдении этой рекомендации, вода будет очень быстро остывать и пол не продавать возложенных ожиданий;
• если комната большой площади, то ее следует разделить на секторы, в них укладывают отдельный контур. Если от стен он отступает на 15 см, то между соседними контурами расстояние должно быть 35 см.

Вывод

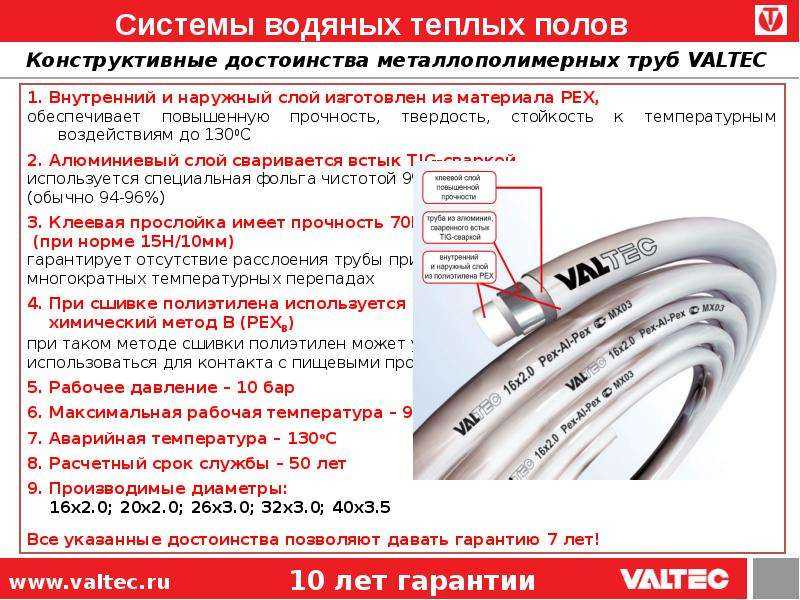

Металлопластик значительно превосходит полипропилен в сроке службы при высоких температурах теплоносителя, имеет меньшее линейное расширение и меньше соединений, поэтому частично его можно монтировать в стену. Его легко монтировать даже новичку. Если хотите долговечную систему отопления, тогда лучше брать металлопластик.

Если же бюджет ограничен, тогда лучше поставить полипропилен, который на холодном водоснабжении по сроку службы не уступает металлопластику. При этом затраты на его монтаж, а также на само монтажное оборудование будет значительно ниже.

Практичные советы для домашнего мастера:

• Ошибки индукционных плит: ремонтируем своими руками
• Как найти фазу и ноль: простые и действенные способы
