Возведение деревянных перекрытий между этажами: подробная технология строительства

Виды и типы деревянных балок перекрытия

Деление балок из дерева происходит как по типам, так и по видам.

Выглядит оно следующим образом:

1. По назначению:
   • Перекрытие в подвале и цокольном этаже – элемент особой прочности, поскольку на нем будет в дальнейшем стоять весь дом. Кроме этого, данное перекрытие будет являться основанием для напольного покрытия, что тоже станет дополнительной нагрузкой.
   • Чердачное перекрытие – здесь у балок большой нагрузки не будет и лучше всего использовать небольшие элементы, чтобы конструкция не оказывала слишком большого давления на нижние балки. Также необходимо сохранить доступ к данным деталям, поскольку они будут часто подвергаться влиянию влажной среды и ветра и рано или поздно потребуют ремонта.
   • Междуэтажное перекрытие – особенности такого элемента конструкции заключаются в том, что балки одновременно могут быть напольными перекрытиями и потолком. Для того, чтобы повысить звукоизоляцию и увеличить теплоизоляцию помещения, необходимо утеплить строение специальными материалами и зашить сверху доской и гипсокартоном.
2. По виду:
   • Клееные –  изготавливаются из нескольких деталей путем склейки. Способны выдерживать повышенную нагрузку, и не имеют ограничений по длине. Срок службы у таких элементов очень большой. Балки обладают высокой прочностью, легкостью и устойчивостью к возгораниям.
   • Цельномассивные – изготавливаются из дерева твердых пород и выполнены из целого бревна. Используются для пролетов до 5 метров.

Какие бывают балки

Существует несколько признаков, по которым проводят классификацию деревянных балок перекрытий: по размерам, материалу, типу сечения. Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас на опирание с двух сторон. Оптимально нужно предусмотреть по 200—250 мм.

По материалу элементы разделяют на следующие виды:

• из цельного бруса или доски;
• из клееного бруса.

Из клееного бруса изготавливают гнутые балки

Последние стоят существенно дороже. Но зато такой материал подойдет для перекрытия больших пролетов. Обычная балка может работать на 4—6 м, в то время как клееная хорошо справляется с расстояниями 6—9 м. Клееный брус практически не дает усадки, пожаробезопасен и устойчив к действию влаги. Можно изготовить не только линейные элементы, но и гнутые. Существенным недостатком такого материала будет наличие ненатуральных компонентов (клей).

Сечение балок может быть следующих типов:

Последнее имеет уширенные элементы в верхней и в нижней части. В середине сечения оно уменьшено до максимально возможных размеров. Такой вариант позволяет рационально использовать древесину и сократить ее расход. Но изготовить такой элемент непросто. По этой причине двутавр не так часто применяют в строительстве.

Чаще всего применяют брус прямоугольной формы

Оптимальным вариантом станет прямоугольник. При этом длинная сторона располагается вертикально, а короткая — горизонтально. Это обусловлен тем, что увеличение высоты лучше влияет на прочность, чем ширины. Устанавливать балку из доски плашмя практически бесполезно.

Самым невыгодным из представленных может считаться квадратное сечение. Оно меньше всех подогнано под эпюру усилий в элементе.

Также для перекрытия можно использовать бревна. Но этот вариант не получил популярности. Сечение из доски намного выгоднее и удобнее в монтаже, поэтому используется намного чаще.

Конструкция и характеристики

В таких конструкциях деревянный брус или стальная балка заменены железобетонной балкой, а вместо щитов зашивки используются легкие, но прочные, цементные блоки. Элементы конструкции сборно-монолитных перекрытий производятся промышленным способом из жестких бетонных смесей и состоят из железобетонных балок и пустотных блоков-вкладышей, изготовленных из керамзитобетона. Железобетонные балки выполняют несущую роль в перекрытии и чаще всего бывают продольными, реже – П-образной формы, имеющими длину до 7,2 м. Но существует технология, при которой эти элементы изготавливаются непосредственно на стройплощадке.

Балки имеют сравнительно небольшую массу (1 погонный м весит не более 19 кг) и потому удобны при монтаже. При этом нет необходимости делать опалубку, достаточно установить монтажные опоры. Расстояние между баками соответствует размеру керамзитных панелей. В качестве лаг такие балки использовать нельзя.

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью. чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким. то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

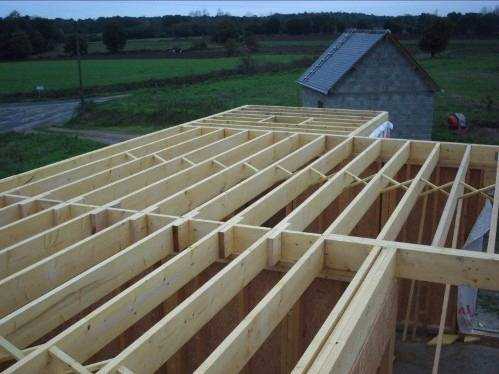

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

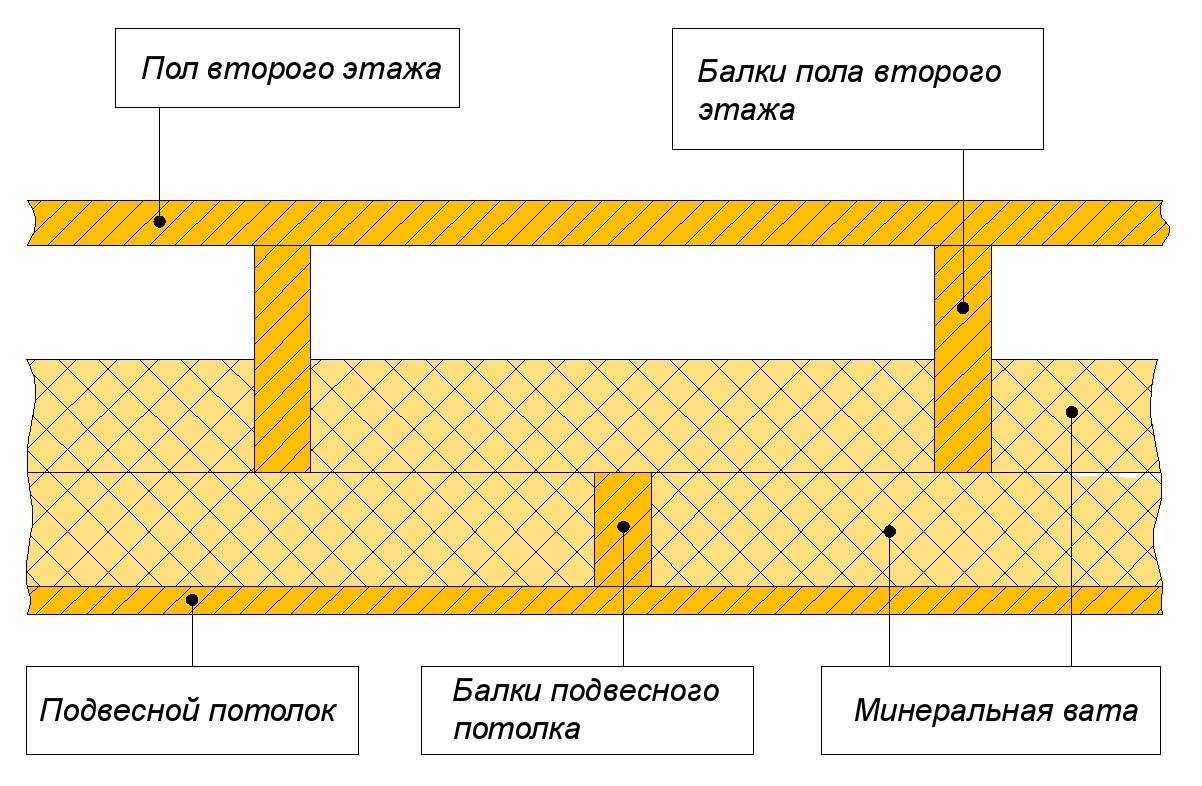

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.

В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет

Используемые материалы

В качестве арматуры используются стальные стержни, которые соединяются хомутами на расстоянии 25 см. Затем вручную выполняется укладка пустотелых блоков. Выполняя работу, следует так устанавливать крайние блоки, чтобы они слегка касались стен, служащих опорой балкам, не оставляя щелей для вытока бетона. Блоки-вкладыши должны иметь размеры 530х200х200, а их вес – не выше 14 кг.

После сбора на эту конструкцию укладывается арматурная сетка с шагом 100х100 мм, затем производится заливка бетона или керамзитобетона и выполняется его уплотнение. Получилась ребристая монолитная плита,1 кв. м которой весит около 360 кг при несущей способности 1300 кг/кв. м.

И так, сборное междуэтажное перекрытие состоит из 8 слоев:

• бетонная заливка;
• арматурная сетка;
• арматура балки;
• железобетонная балка;
• пустотелый блок;
• усиленная железобетонная балка;
•  распределительный пояс;
• металлическая сетка.

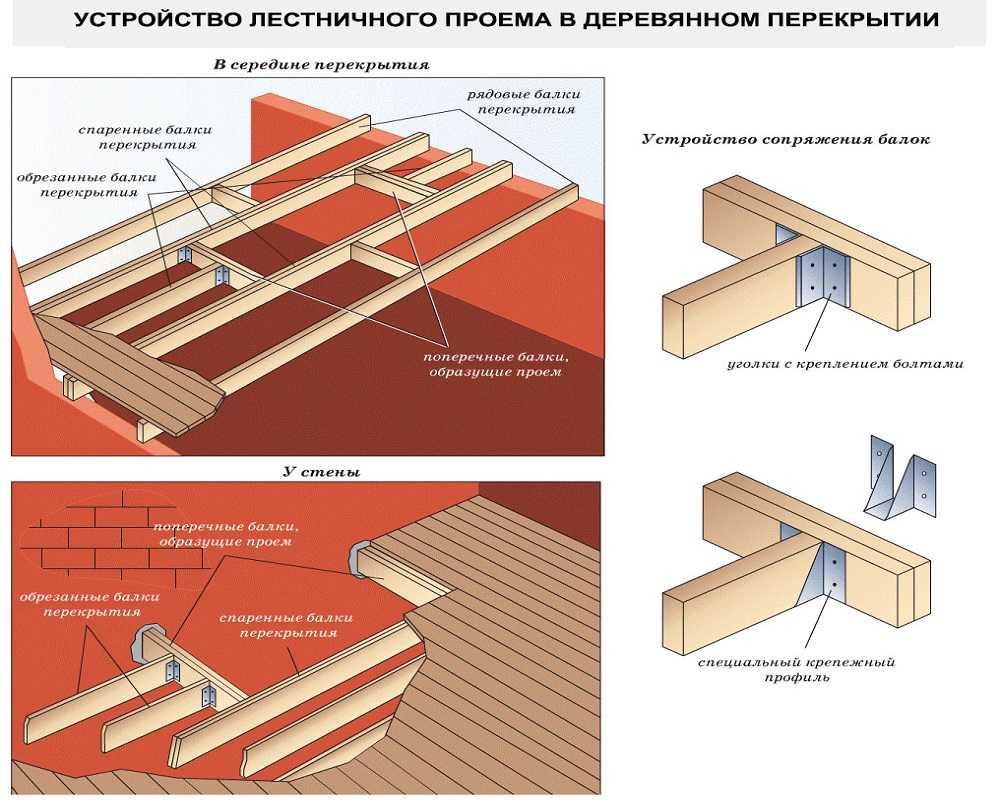

В местах, где запланированы большие проемы, например, лестничные, перпендикулярно балкам перекрытия нужно положить дополнительный брус, который, опираясь на стены, создает большую жесткость. Для этого нужны деревянные брусы, какие будут не менее жесткими, чем основные балки. Небольшие проемы выполняют на месте, просто просверливая или вырубая бетон.

Для укладки на такую конструкцию пола из листовых материалов необходимы лаги, которые монтируются своими руками отдельно. Материалом лаг, обычно, является сосна.

Виды балок

Отечественная классификация отличается от общепринятой европейской только названиями, линейные и физические параметры почти одинаковые.

Таблица. Разновидности двутавровых деревянных балок

Серия балки	Краткое описание
NJ	Европейский стандарт, стойка из плиты ОСП толщиной 10 мм. Общая высота двутавра 302 мм или 241 мм, полки размером 38×64 мм.
NJH	Размер полок 64×38 мм, стойка из ОСП 3 толщиной 10 мм. За счет того, что ширина полки в два раза больше толщины, удается увеличить площадку для вбивания метизов при фиксации различных дополнительных элементов перекрытия. Эти полки можно использовать для облегчения монтажа утеплителей и инженерных систем: электрической проводки, кабелей и т. д.
NJU	Высота балки 302 мм или 241 мм, толщина плиты ОСП 10 мм. Имеет увеличенные полки размером 89×38 мм, за счет чего возрастает фактическое сопротивление усилиям на изгиб. Двутавр изготавливается по европейским стандартам.
БДК	Полки 38×64 мм, высота двутавра 302 мм и 241 мм. Рекомендуется применять для перекрытия небольших по длине пролетов, часто используются как дополнительные перемычки для увеличения жесткости конструкции и уменьшения размеров незаполненных пролетов. Аналог европейской серии NJ. Отличия – при изготовлении применяются не те клеящие составы, физические характеристики ОСП не в полной мере отвечают нормативным актам.
БДКУ	По линейным размерам похожи на европейские балки NJH, размер полок 64×38 мм. Высота балки может быть 241 мм, 302 мм, 356 мм и 406 мм. Высота выбирается с учетом исходных данным по нагрузкам и типу утеплительных материалов.
СДКУ	Полки 38×64 мм, высота 140. Стойка из ОСП толщиной 10 мм. Балки с небольшой высотой рекомендуется применять для сооружения внутренних межкомнатных перегородок.
БДКШ	Высота 241 мм, 302 мм, 256 мм, 406 мм, 457 мм, полки 89×38 мм. Могут применяться не только во время строительства частных домов, но и больших по площади коммерческих или производственных помещений.
СДКШ	Полки 89×38 мм, высота 140 мм. Легкая серия, чаще применяется как вертикальная стойка, может выдерживать значительные усилия на сжатие.

Деревянные двутавровые балки перекрытия расчет

Чтобы посчитать сечение деревянной балки – необходимо собрать нагрузку, действующая на балку. В зависимости от длительности действия нагрузки разделяют на постоянные и временные.

К постоянным нагрузкам относятся:

• собственный вес деревянной балки;
• собственный вес перекрытия, чердачного перекрытия и т.д.;

К временным нагрузкам относятся:

• длительная нагрузка (полезная нагрузка, принимается в зависимости от назначения здания);
• кратковременная нагрузка (снеговая нагрузка, принимается в зависимости от географического расположения здания);
• особая нагрузка (сейсмическая, взрывная и т.д. В рамках данного калькулятора не учитывается);

Нагрузки на балку разделяют на два типа: расчетные и нормативные. Расчетные нагрузки применяются для расчета балки на прочность и устойчивость (1 предельное состояние). Нормативные нагрузки устанавливаются нормами и применяется для расчета балки на прогиб (2 предельное состояние). Расчетные нагрузки определяют умножением нормативной нагрузки на коэффициент нагрузки по надежности. В рамках данного калькулятора расчетная нагрузка применяется при определении прогиба балки в запас.

Нагрузки можно собрать на нашем сайте.

После того как собрали поверхностную нагрузку на перекрытие, измеряемой в кг/м2, необходимо посчитать сколько из этой поверхностной нагрузки на себя берет балка. Для этого надо поверхностную нагрузку умножить на шаг балок(так называемая грузовая полоса).

Например: Мы посчитали, что суммарная нагрузка получилась Qповерхн.= 400кг/м2, а шаг балок 0,6м. Тогда распределенная нагрузка на деревянную балку будет: Qраспр.= 400кг/м2 * 0,6м = 240кг/м. Эта нагрузка вносится в калькулятор

2. Выбор предельного прогиба

В зависимости от назначения балки и ее пролета задаем вертикальный предельный прогиб по таблице 19 из СНиП 2.01.07-85* (Нагрузки и воздействия) Пункт2.а. Смысл вертикального прогиба заключается в следующем: например, прогиб l/250 означает, что для балки длинной 4м предельный вертикальны прогиб равен fult = 4м / 250 = 0,016м = 16мм в месте максимального прогиба для балки. Для балки на двух опорах загруженной равномерно или с сосредоточенной нагрузкой посередине балки – максимальный прогиб будет посередине пролета. Для консольной балки максимальный прогиб – на свободном конце балки.

3. Задание ширины искомого сечения балки.

В зависимости от конструктивных требований задаем ширину сечения балки. Расчет деревянной балки сводится к тому, что необходимо подобрать требуемую высоту hтр сечения деревянной балки, которое способно выдержать заданную нагрузку и не превысить заданный предельный прогиб.

Алгоритм расчета деревянной балки, используемый в данном калькуляторе

По заданной нагрузке и пролету производится построение эпюры моментов и поперечной силы. Эпюра поперечной силы находится для информации (чтобы знать какая нагрузка давит на опоры балки) и в расчете не используется. Эпюра зависит от схемы нагружения балки, вида опирания балки. Строится эпюра по правилам строительной механики. Для наиболее частоиспользуемых схем нагружения и опирания существуют готовые таблицы с выведенными формулами эпюр и прогибов.

2. Расчет по прочности и прогибу

После построения эпюр производится расчет по прочности (1 предельное состояние) и прогибу (2 предельное состояние). Для того, чтобы подобрать балку по прочности, необходимо найти требуемый момент инерции Wтр и hтр и из таблицы рекомендуемого сортамента выбрать подходящее сечение высотой равное hтр деревянной балки по ширине сечения (b) и по Wтр. Следует отметить, что калькулятор подбирает именно по Wтр, нахождение hтр сделано для наглядности, чтобы видеть какая высота сечения должна быть. Для подбора деревянной балки по прогибу находят требуемый момент инерции Iтр, который получен из формулы нахождения предельного прогиба. И также из таблицы сортамента пиломатериалов подбирают подходящее сечение.

3. Подбор деревянной балки из таблицы сортамента пиломатериалов по ГОСТ 244454-80

Из двух результатов подбора (1 и 2 предельное состояние) выбирается сечение с большей выстой сечения.

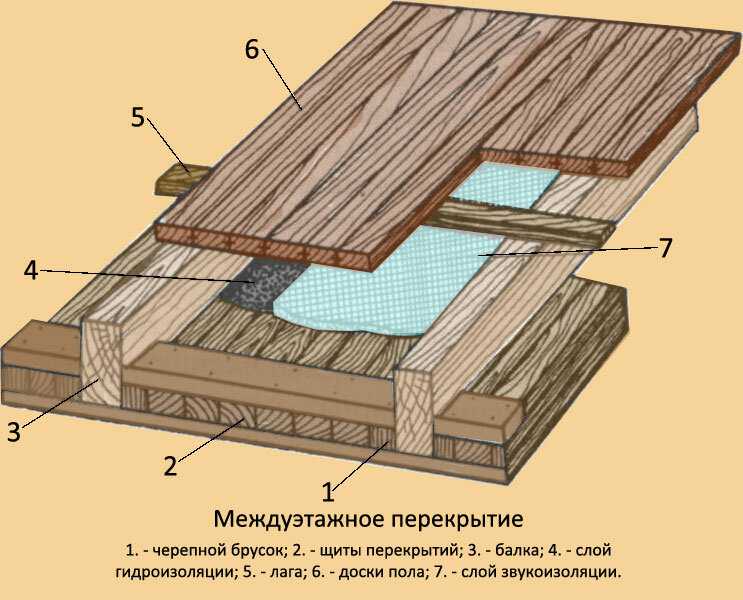

Устройство пола деревянного перекрытия

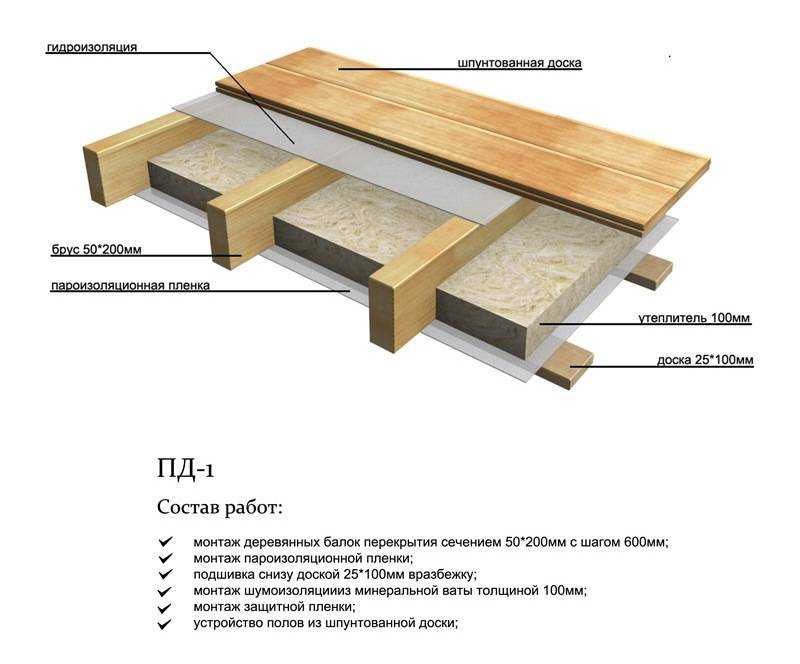

После настила наката по деревянным балкам перекрытия устраивают звукоизоляцию, гидроизоляцию и теплоизоляцию, а сверху укладывают пол. Вес звуко-, гидро- и теплоизоляции рекомендуем соизмерять с общим весом деревянного перекрытия и учитывать при расчете
размеров балок. Если деревянные балки положены редко, то сначала кладут половые лаги, а затем деревянный пол. Как установить лаги и уложить деревянный пол, читайте в статье .
Обычно пол укладывают на балки или лаги.

Чердачное перекрытие можно делать с открытыми сверху балками, укладывая только черновой пол и делая его ниже верха балок. В месте прохождения печной трубы проем деревянного перекрытия закрывают несгораемыми материалами (например, двумя слоями асбестового
картона толщиной по 3 мм или двумя слоями войлока, смоченного в глиняном растворе), а трубу в проеме делают толще, читайте об этом в статье .

Рекомендации при выборе строительных балок и возведении конструкций

• Основным фактором при выборе балки для возведения несущей конструкции является расчет веса максимальной нагрузки при воздействии поперечных вертикальных сил. Однако, в районах с нестабильными климатическими условиями и высокой степенью сейсмологической опасности необходимо произвести расчет действия поперечных горизонтальных сил.
• Профили двутавра могут иметь в маркировке следующие буквы: Б, Ш, К. Расшифровка: Б – стандартная, Ш – широкополочная и К – колонная двутавровая балка соответственно.

Выбрать оптимальный профиль балки при строительстве — значит обеспечить долговечность и надежность конструкции!

Что это?

Знать структуру опорной плиты и ее предназначение очень важно. Без учета этих моментов совершенно невозможно построить дом выше одного этажа

Нельзя отрицать необходимость потолочных балок. Всем известно, что с потолка свисают люстры и декоративные конструкции, что по полам верхних этажей ходят люди, не говоря уже о нагрузке мебели, техники и других предметов.

Все это не может быть поддержано строительными конструкциями, если нет потолочных балок. Они играют роль особо прочного каркаса, соединяющего разные по высоте этажи. До конца XIX века единственным способом организации такого каркаса были деревянные и металлические конструкции.

Сегодня для этих целей часто используется железобетон. Расположение балок в здании должно быть выполнено с особой тщательностью, даже если это частный дом или дача. Даже незначительный на первый взгляд перекос может привести к обрушению всей конструкции. Конечно, необходимы и точные расчеты. Уже давно нельзя полагаться только на суждения и интуицию строителя.

Перекрытия из бруса между этажами: установка межэтажных балок в брусовом доме

Во время строительства двухуровневых домов на межэтажные перекрытия в брусовом доме приходится и эксплуатационная нагрузка (кроме их собственного веса). Поэтому поверх деревянных балок в таких домах часто сооружают деревянный настил, а потолок просто подшивают. Лаги пола укладывают на балки, между которыми помещают толь, а сверху на него — утеплитель. В качестве утеплителя и шумопоглощающего материала может служить обычный песок, однако следует помнить, что он значительно увеличивает вес конструкции.

На месте ванных комнат и санузлов (ввиду того что в них влажность воздуха повышена) перекрытия между этажами в доме из бруса нуждаются в постоянном контроле. Для этого нижнюю подшивку можно не выполнять. Такой подход поможет, кроме того, обеспечить достаточную вентиляцию в помещении и избежать появления на полу и стенах плесени. Гидроизоляционное покрытие (пленочный материал) в этих местах поднимают таким образом, чтобы его край можно было прикрепить к стенам с захлестом не менее 6 см.

В том случае, если в доме планируется сооружать печь или камин, необходимо тщательно проработать места в перекрытии, где будет располагаться дымоход. Балки размещают так, чтобы они не касались кирпичной трубы и отстояли от нее не менее чем на 35 см.

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co
