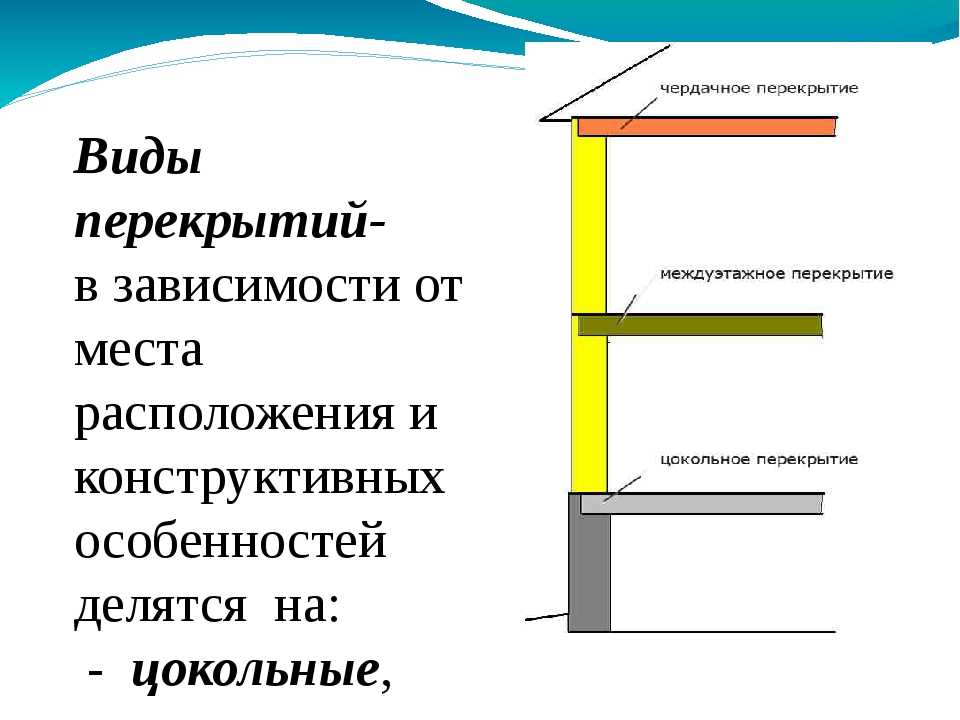

Виды перекрытий: технические особенности и требования по монтажу

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

достичь необходимых показателей прочности и жесткости перекрытия;
обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

Балки перекрытия из бруса. Чаще всего для изготовления балок
выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна. Экономически более выгодное
решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
к изгибу. Бревно пригодно для использования только если выдержано в сухих
условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к
уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
огню, долговечность и звукоизоляция. Обычно доска используется при
строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет
соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
данном случае крепление осуществляется саморезами или гвоздями,
зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
дома, упростить транспортировку и облегчить процесс монтажа;
возможность выполнять работу вдвоем, своими руками, без
привлечения специальной техники;
доступность и сравнительно низкая стоимость;
возможность уложить изоляцию;
высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных
балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без
установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения,
биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по
ней людей и создавать дополнительный шум. Требуется устройство дополнительной
звукоизоляции.

Условия долговечности перекрытий

Чтобы перекрытия каркасного здания выполняли все свои функции, необходимо содержать их в должных условиях, которые позволят максимально сохранить прочность конструкции на протяжении всего срока ее эксплуатации. Так, необходимо исключить попадание в перекрытия и накопление там сырости и влаги. Именно она зачастую оказывает самое разрушительное влияние на дерево.

Воздух в каркасных домах должен циркулировать как горизонтально, так и вертикально. А перекрытия лишают его способности проходить между этажами. Поэтому, когда наблюдается перепад температур, на них выступает конденсат как на самой холодной точке, контактирующей с воздухом.

Если воздух не циркулирует, дерево начинает мокнуть, оно сыреет, что приводит к гниению конструкции и быстрому распространению плесени. Древесина легко впитывает влагу и начинает разбухать. Из-за этого меняются размеры отдельных конструкций каркасного дома, что приводит к излишнему напряжению.

Если такая ситуация будет продолжаться, прочность всего дома начнет страдать, что приведет к быстрому износу и вынужденному прекращению эксплуатации. А за счет того, что при повышенной влажности начнут активно развиваться грибки, это ускорит разрушение деревянных конструкций и еще больше сократит срок использования здания.

Влажность и сырость чаще всего поступают в дом из-за неправильно обустроенных перекрытий пола. Изредка причиной также служит чердачное перекрытие. Что касается межкомнатных перекрытий, то им не угрожает избыток влаги в доме.

Исключение составляют перекрытия в туалете, ванной, кухне. Выполняя их, делают дополнительный слой гидроизоляции, чтобы влага не проникала в деревянный каркас и не накапливалась там.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Перекрытие по фундаменту

Из чего перекрытие по фундаменту дешевле и проще? Перекрытие по фундаменту должно отвечать одновременно следующим требованиям:

минимально возможная стоимость;
быть надежным, способным нести нагрузку (с запасом прочности) от мебели и от людей, находящихся на перекрытии;
возможность выполнить работы в одиночку или с минимальным привлечением ресурса со стороны.

Какие варианты, перекрытия рассматривал и какой, оптимальный вариант (с моей точки зрения) выбрал. Имеем наружные размеры по фундаменту 8,8 х 8,0 м, при этом пролет 8,8 м разделен пополам несущей стеной, и пристройку 2,5х2,0 м.

Вариант 1. Перекрыть пустотными плитами

perekrytie po fundamentu 1

Пролеты, два по 4 метра или один на 8 метров, вполне реально закрыть плитами. Потребуются плиты перекрытия, подъемный кран и 1-2 пары рук. Будет надежно, пролеты небольшие (4 м), нагрузку плита выдержит, быстро делается.

По стоимости исполнения

Подъемный кран на 5-6 часов (можно найти по 1500 руб./час) — минимум 5×1500 приезд 1500 = 9000 руб. За 5 часов, думаю, справимся. — нужны плиты перекрытия 3,9 м х 1,2 м — 13 шт × 5885 = 76505 руб. (одну убираем где будет вход в подвал) плюс плиты 2,4 х 1,0 м — 2 шт× 3670 = 7340 руб.

Стоимость плит перекрытия с доставкой 76505+7340+1500 = 85345 руб. (прайс 2014 года с ценами на плиты перекрытия с сайта завода-производителя плит). Есть бесплатный помощник, цементный раствор и др. мелочи не учитываем.

Итого получаем минимум 94345 руб.

Вариант 2. Деревянные перекрытия

perekrytie po fundamentu 2

Потребуется брус, доска пятидесятка на черновой пол, один человек может справиться, делается быстро.

Чтобы обеспечить надежность конструкции (400 кг/м2) при перекрытии пролета в 4,0 м возьмем брус (ель) 100х200 мм. Стандартная длина 6 м, для лаг с шагом 0,85-0,9 м и доску 50х120 мм или 50х150 мм стандартная длина 6 м.

По стоимости исполнения:

Брус 100х200х6000 мм, с шагом между балками 0,9 м — 20 шт. будет достаточно, чтобы перекрыть основной и пристройку (куски по 2 метра будем отрезать от бруса при перекрытии пролета в 4 м.).

Получаем: 0,1×0,2×6×20 = 2,4 м3 х 6800 руб./куб. = 16320 руб. (можно найти стоимость бруса при таком сечении ).

Доска пятидесятка, потребуется перекрыть площадь 8,4 х 7,8 = 65,52 и пристройка 1,6 х 2,1 м = 3,36 м2. Всего 68,88 м2. Потребуется 3,83 м3 доски пятидесятки (50х150х6 м). Возьмем с запасом досок (10% от объема), получим: 3,83 (10%) = 4,21 м3 × 6300 руб./куб = 26 523 руб. — две коробки гвоздей «сотка» по 5 кг каждая, получим 10кг×65 руб = 650 руб. Рабочие руки и другие мелочи считаем бесплатно.

Итого получаем минимум 43493 руб.

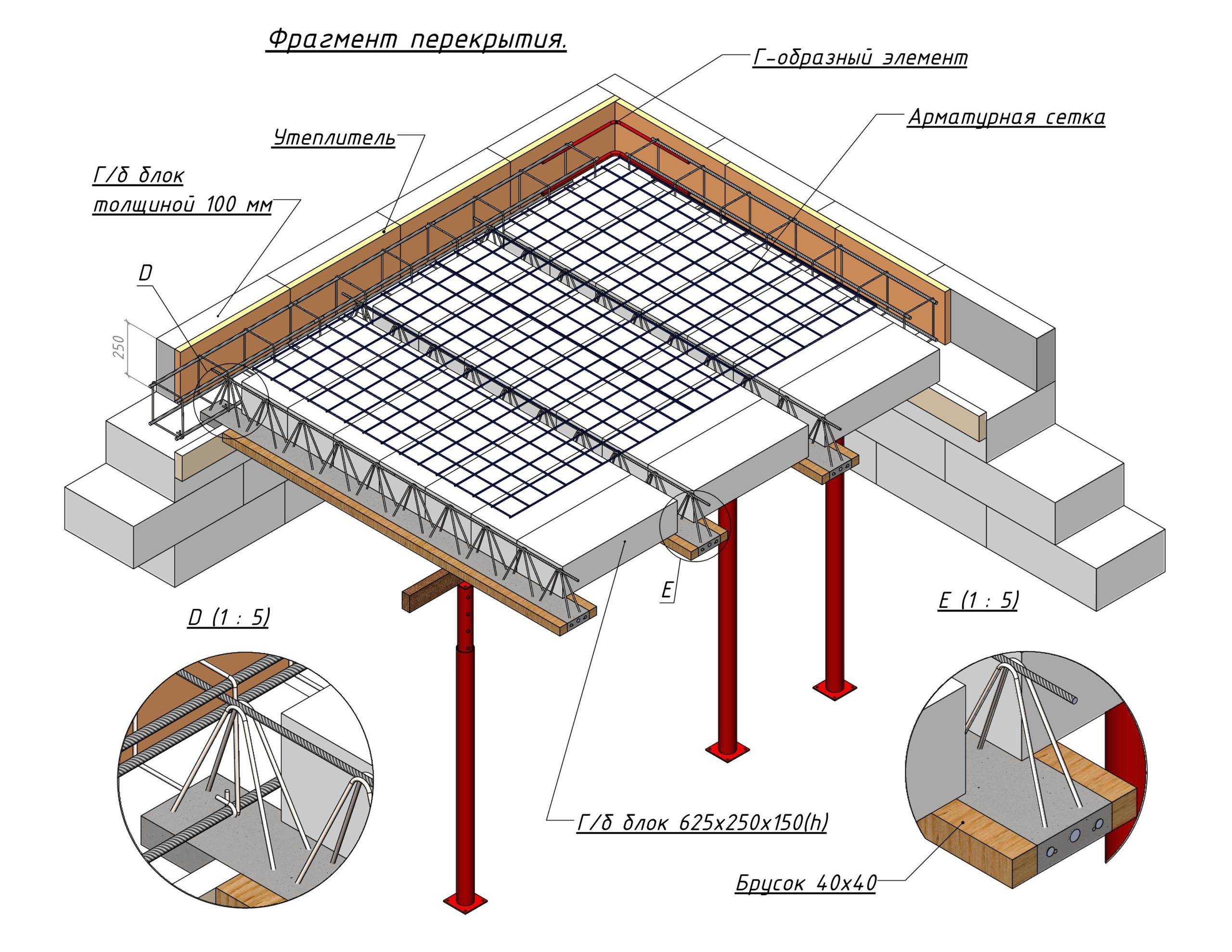

Вариант 3. Монолитная плита

perekrytie po fundamentu 4

В результате должна получиться монолитная железобетонная плита, перекрывающая необходимые пролеты между опорами (между сторонами фундаментной ленты).

Сразу скажу, что я выбрал этот вариант исполнения перекрытия.

Что необходимо:

Арматура металлическая. Я использовал арматуру диаметром 12 мм. Также остатки арматуры диаметром 10 мм из ранее купленной партии;

Сетки-карты из проволоки, диаметром 4 мм, с ячейкой 15 см. (1768 руб.);

цемент (6300 руб), песок, вода;

на первом этапе заливки: одна пара рук, бетономешалка, бензогенератор;

на втором этапе заливки: две пары рук, товарный бетон марки М200, автомиксер (19710 руб.);

полиэтиленовая пленка черная(400 руб.)

Итого: 34178 руб+10% = 37596 руб.

Деревянное перекрытие 1 этажа. Деревянные перекрытия над первым этажом своими руками

Древесина, в отличие от других основ (железобетонные плиты, монолит), применяемых для перекрытий, экологически чистый материал. К тому же деревянный потолок или пол придают помещению своеобразный вид и хорошо сохраняют тепло. Раньше дерево применялось для этих целей сплошь и рядом. Сейчас межэтажные перекрытия из дерева, как правило, делается только вдеревянных домах, хотя бывают и исключения.

Устройство деревянного перекрытия

Монтаж деревянных перекрытий между этажами начинается с установки опорных балок. Сечение балок зависит от нескольких причин, в частности от длины пролета, нагрузки на пол находящегося выше этажа. Так же большую роль в выборе сечения балок играет применяемая для них порода дерева. Чаще всего используется сосна, но иногда – дуб.

Определяющим фактором является цена древесины, естественно, дуб дороже. В этом случае толщина балок может быть уменьшена, а конструкция несколько изменена.

Конструкция и монтаж деревянного перекрытия

Процесс строительства перекрытий из дерева заключается в том, что в заранее заготовленные выемки в стене закладываются балки. Сечение балок делается равным как высота, так и ширина. Случается, что высота выбирается несколько большей. В любом случае, балки укладываются нагидроизоляцию, с зазором в обеих плоскостях порядка 1-2 см. Делается это для того, чтобы устранить распирание стен при намокании или высыхании такого перекрытия.

Дальше к балкам на уровне нижней их плоскости набиваются по всей длине рейки, которые служат для крепления теплоизоляции и подшивки потолка. Поверх теплоизоляции укладывается дополнительный слой гидроизоляции, в завершении стелется черновой пол.

В случае с дубом, для того, чтобы потолок нижнего этажа смотрелся «под старину», брусья перед установкой строгают. Дальнейшее перекрытие ведется поверх балок. В любом случае, длина пролета для деревянного перекрытия не должна превышать 5 м. Оптимальным считается длина пролета в 4 м.

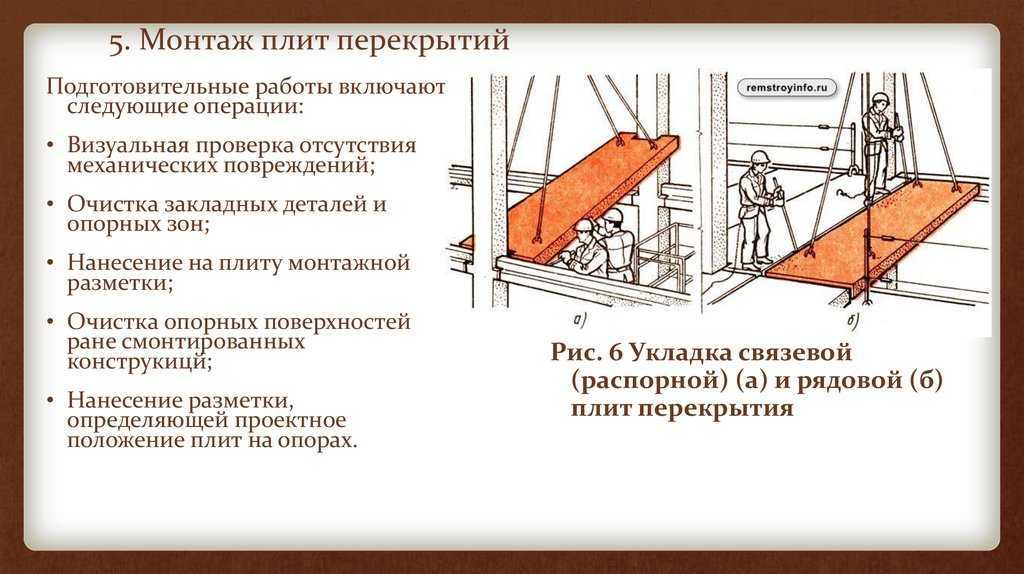

Укладка перекрытий

Для проведения работ потребуется минимум три человека: один выполняет строповку, а двое устанавливают их в проектное положение. Если монтажники и крановщик не видят друг друга, при установке плиты понадобится еще один рабочий, который будет подавать команды крану.

Схема укладки железобетонного изделия

Закрепление к крюку крана выполняется четырехветвевым стропом, ветви которого закрепляют по углам плиты. Два человека встают по обеим сторонам опирания и контролируют его ровность.

При монтаже ПК защемление в стену осуществляется жестким способом, то есть и сверху и снизу плиты укладывают кирпичи или блоки. При использовании перекрытий по серии ПБ рекомендуют выполнять шарнирное закрепление. Для этого сверху плиты не защемляют. Многие строители монтируют серию ПБ точно также как ПК и здания стоят, но рисковать не стоит, ведь от качества установки несущих конструкций зависит жизнь и здоровье человека.

Эти пробивки нужны для проведения труб отопления, водоснабжения и канализации. Опять же многие строители даже при возведении многоэтажных объектов пренебрегают этим. Сложность в том, что поведение данного вида перекрытий под нагрузкой с течением времени не изучено до конца, поскольку еще не существует объектов, построенных достаточно давно. Запрет на пробивку отверстий имеет основания, но он скорее профилактический.

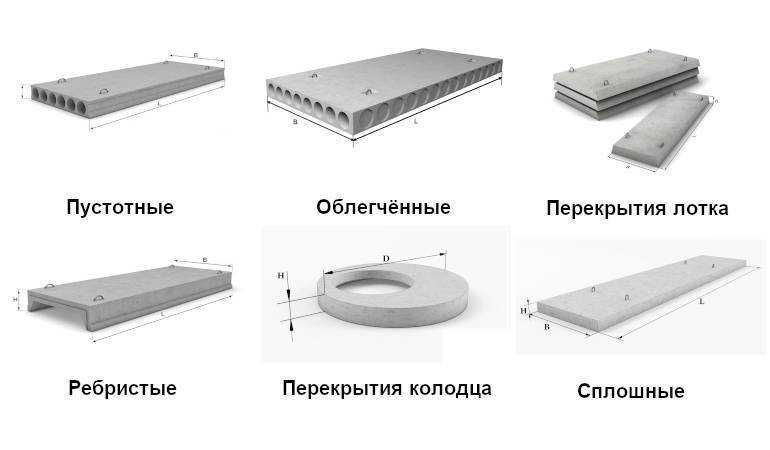

Типы плит перекрытия

Перед тем как начать монтировать горизонтальную конструкцию необходимо выбрать тип. Железобетонные сборные конструкции выпускаются в виде:

многопустотных;
плоских (ПТ);
шатровых панелей с ребрами, расположенными по периметру;
с продольными ребрами.

Чаще всего выбирают применение железобетонных многопустотных. Они выпускаются двух видов, в зависимости от способа изготовления:

круглопустотные (ПК);
непрерывного формования (ПБ).

Схема многопустотной плиты перекрытия с отверстиями

Круглопустотные плиты — проверенные временем изделия, которые применяются в строительстве уже несколько десятилетий. Под них разработано множество нормативных документов и правил установки. Толщина — 220 мм. Изделия устанавливаются по серийным размерам, что создает неудобства при индивидуальном строительстве.

Технология изготовления этих плит подразумевает использование многоразовых форм для заливки, а перед изготовлением нетиповых изделий сначала потребуется подготовить опалубку. Поэтому стоимость нужного размера может существенно возрасти. Типовые плиты ПК имеют длину от 2,7 до 9 метров с шагом 0,3 м.

Схема железобетонных изделий с размерами

Ширина железобетонных изделий может составлять:

1,0 м;
1,2 м;
1,5 м;
1,8 м.

Конструкции шириной 1,8 м приобретаются крайне редко, поскольку из-за большого веса сильно усложняется процесс установки в проектное положение.

ПБ используются практически так же, как и предыдущий тип. Но технология их изготовления позволяет придавать изделию любую длину. Толщина — 220 мм. Ширина как у серии ПК. Недостатком является небольшой опыт использования и необработанность нормативной документации.

Пирог перекрытия

Перекрытие любого дома имеет схожую конструкцию. Сперва производится укладка толя, пергамина либо полиэтиленовой пленки на подшивку либо накат. На поверхность крепится изоляция.

Для утепления можно использовать сыпучие материалы: керамзит, печной шлак, перлит. Кроме того, можно использовать рулонную изоляцию – минвату, стекловату. Так же применяется пенопласт.

Стоит отметить, что утепляется только цокольное, потолочное и половое перекрытие каркасного дома, а межкомнатные перекрытия защищаются от шумов при помощи акустической ваты. После засыпки теплоизоляционного материала требуется залить песчано-цементный раствор. Это поможет защитить утеплитель.

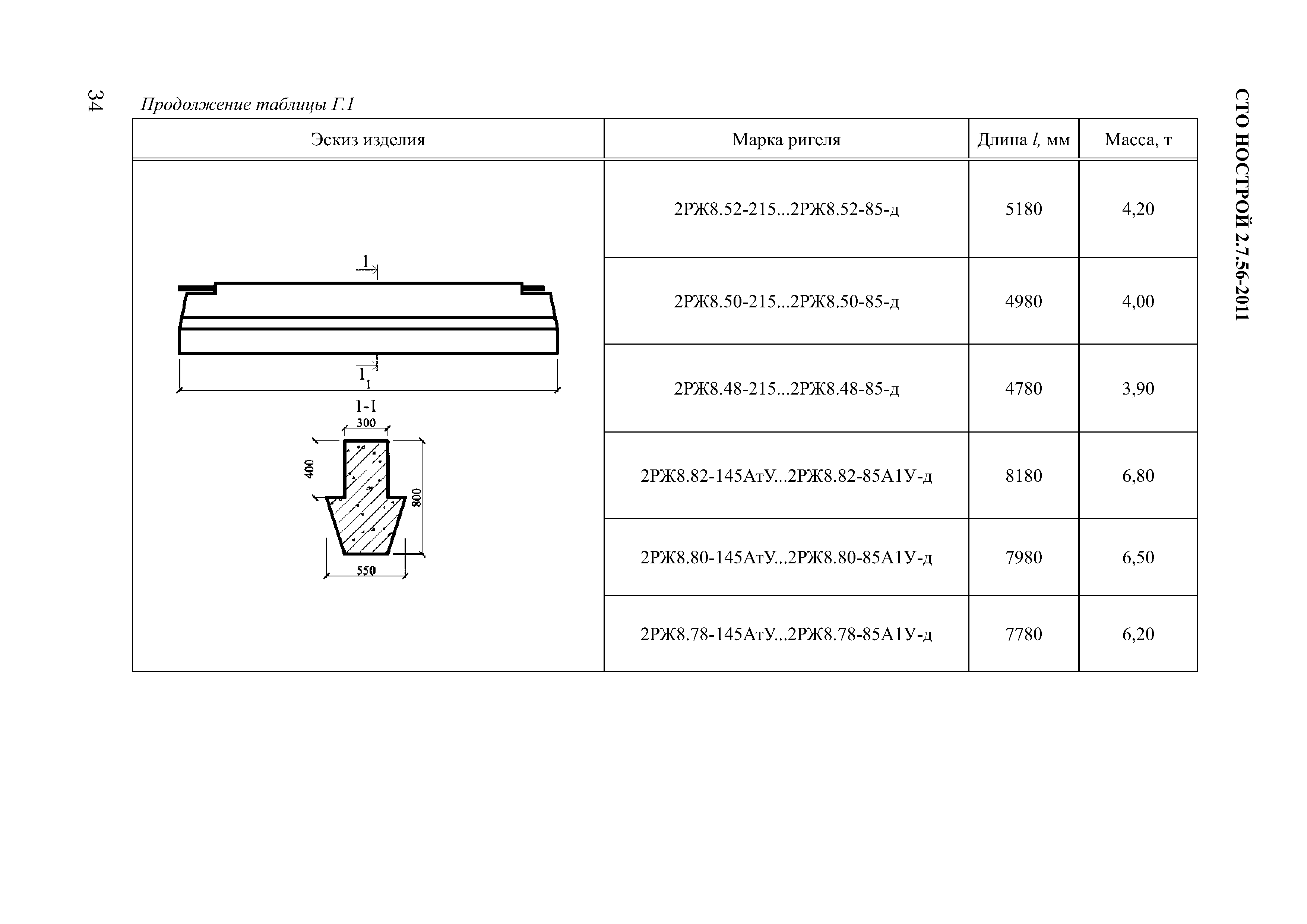

Межэтажные разделяющие конструкции с железобетонными балками

Установленные железобетонные балки в новострое

Они пользуются большой популярностью при перекрывании пролетов до 7,5 метров.

На заметку!Если хотите использовать железобетонные ригели для обустройства межэтажной перекрывающей системы, то рекомендуем ознакомиться со всеми их техническими параметрами.

Главное достоинство ригелей из армированного бетона – они позволяют делать межэтажные конструкции над достаточно широкими пролетами, что практически невозможно осуществить с балками из дерева и металла.

Их вес, как правило, больше 100 кг. Поэтому для монтажа ригелей желательно привлекать специальную подъемную технику, например, автокран (это их основной минус).

Особенности монтажа железобетонных ригелей

Они укладываются с шагом в 600-1000 мм. Межбалочное пространство заполняют легкобетонными плитами либо блоками. Все швы заделываются цементно-песчаным раствором. К тому же данная межэтажная конструкция в обязательном порядке требует укладывания изолирующей прокладки.

На заметку!Информация о теплоизоляционных плитах с керамзитовым наполнением позволит сделать грамотный выбор.

Способы усиления

Существует три способа укрепления конструкций: замена деревянных балок, увеличение их количества, усиление существующих. Менять опорные элементы необходимо, если имеют место повреждения по всей длине. Испорченные балки демонтируются, и в те же посадочные места устанавливаются новые.

Если повреждений нет, и существующие лаги в нормальном состоянии, но требуется усилить несущую способность перекрытия, можно расширить количество ребер жесткости. Процедура заключается в установке балок между существующими. Таким образом жесткость конструкции увеличивается в несколько раз. Следует помнить, что при монтаже новых лаг их торцы необходимо закрыть рубероидом, чтобы защитить от повреждений.

Усиление существующих деревянных балок выполняется при незначительных повреждениях или необходимости создать дополнительную жесткость перекрытию. Есть несколько способов укрепления лаг, один из них заключается в двустороннем креплении накладных элементов.

Накладки из дерева используются, если существующее ребро жесткости повреждено. Усиливающие элементы могут устанавливаться с двух сторон по бокам лаги, либо сверху и снизу. Необходимо обеспечить плотное прилегание брусков к опорному элементу, после чего стянуть их болтами с гайками

Крайне важно перед тем, как приступить к работе, обработать накладки и прилегающие к ним участки балки противогрибковым раствором. Если участок лаги небольшой, но имеет достаточно сильные повреждения, его необходимо удалить, а накладные брусья прикрепить к неповрежденным частям. Пролеты между лагами можно усилить и при помощи металлических элементов, для чего используются пластины, швеллера или прутковые протезы

Предварительно обработанная антикоррозионным раствором металлическая конструкция крепится в месте повреждения, жестко фиксируя и обездвиживая дефектный участок. Вариантов исполнения металлических усилителей может быть несколько: прутковая ферма, коробка из пластин, швеллера со скобами

Пролеты между лагами можно усилить и при помощи металлических элементов, для чего используются пластины, швеллера или прутковые протезы. Предварительно обработанная антикоррозионным раствором металлическая конструкция крепится в месте повреждения, жестко фиксируя и обездвиживая дефектный участок. Вариантов исполнения металлических усилителей может быть несколько: прутковая ферма, коробка из пластин, швеллера со скобами.

Самым современным способом усиления балочных перекрытий является укрепление углеволокном, которое применяется в виде лент и холстов. Углеволоконная операция увеличения жесткости перегородок из дерева относится к внешнему армированию и осуществляется при помощи полимерцементного или эпоксидного клея.
