Лента под забор с кирпичными столбами

Подготовительные работы

Тщательность в проведении подготовительных мероприятий – залог быстрого и успешного возведения фундамента под кирпичный забор. Подготовительные операции начинают с проектирования будущего забора. На этом этапе необходимо ответить на следующие вопросы:

Где пройдет забор?
Как часто будут располагаться столбы?
Сколько понадобится столбов, и в каком именно месте они будут установлены?
Какова ширина одного пролета забора, а также ширина проема ворот.

Строительные нормативы не рекомендуют делать длину пролетов больше 3 м. Если же высота пролета планируется в 2 м и более, то столбы должны стоять не дальше, чем в 2 м друг от друга. Кроме того, опоры должны находиться по углам будущего забора. Также необходимо учесть местонахождение идущих под землей кабелей, труб, размещение зданий и другие факторы.

Когда проект закончен, забор переносят с плана на местность, отмечая положение каждого столба колышком с натянутыми между ними веревками. Во время этой стадии будет возможность еще раз оценить удачность проекта и понять, не вкрались ли в него ошибки.

Особое внимание уделите планировке калитки и ворот. Оцените, удобно ли будет выезжать сквозь ворота машинам, которым придется бывать на участке (в т.ч

карете скорой помощи, ассенизационной машине, пожарному экипажу и т.д.). Определите также, где будут находиться створки ворот в открытом и закрытом положении.

Следующий шаг – проведение по периметру будущей ограды земляных работ. Необходимо срезать все неровности и засыпать ямы, убрать мусор, крупные камни, ветки деревьев и т.д. Если установке забора мешают деревья, они спиливаются, а пни выкорчевываются.

Особенно много работы возникает, если участок имеет заметный уклон. В этом случае придется делать забор ступенчатым, нарезая террасы шириной в пролет забора. Для точного выравнивания грунта пригодится лазерный строительный уровень.

Если предстоит слишком большой объем земляных работ, выходом может стать аренда спецтехники. Применение экскаватора, бульдозера или другой строительной техники сэкономит не один день.

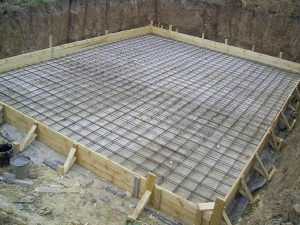

Монолитный плитный фундамент

Толщина арматуры и ее количество зависит от планируемых нагрузок на плиту

Плитный фундамент – это монолитная конструкция, которая целиком заполняет внутренний периметр основания здания, создавая единую горизонтальную поверхность.

Армирование монолитной конструкции выполняется в зависимости от нагрузок. В отдельных случаях монолитная плита может быть выполнена без армирования. Такое устройство допустимо лишь на плотных грунтах для малонагруженных оснований.

Данный фундамент может быть выполнен как ниже уровня земли, так и выше. При строительстве ниже уровня земли закладывается расстояние для полуподвала или цоколя. При устройстве плитного основания мелкозаглубленным в грунт строительство цокольного этажа не предусматривается.

Под плитой обязательна песчано-щебеночная подушка

Плитный фундамент устраивается на песчано-щебёночной подушке. В данном исполнении подушка выполняет не только опорную функцию, но и применяется в виде дренажа, не давая воде скапливаться у основания здания.

В отдельных случаях конструкция плитного фундамента включает в себя рёбра жёсткости, которые располагаются под несущими стенами здания. Эти рёбра могут быть как с нижней стороны плиты, так и сверху, образуя нижнюю часть стен. За счёт таких рёбер можно уменьшить толщину плиты в малонагруженных участках.

При необходимости утепления плитного фундамента этот процесс производится после устройства песчано-щебёночной подушки. На подушку укладывается слой жёсткого утеплителя, поверх которого устраивается армирование и заливается бетон.

В монолитный плитный фундамент может быть частично встроена система тёплого пола. Она устраивается в зонах, на которых не будет установлено несущих и перегородочных стен, а также не планируется наличие тяжёлых предметов мебели.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

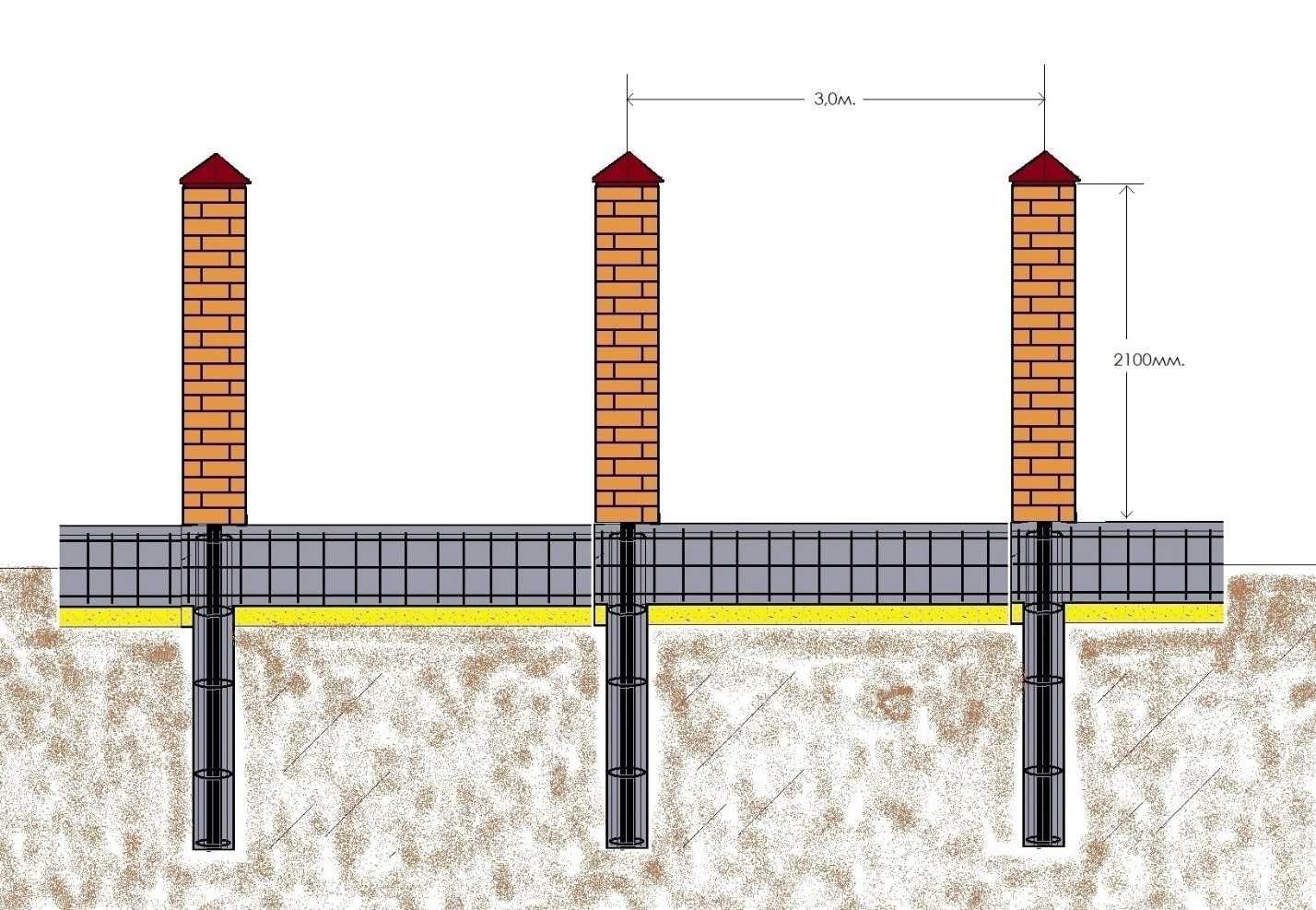

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

жёсткость конструкции;
высокую ремонтопригодность;
простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Гидроизоляция

Как говорилось ранее, в тёплых и сухих регионах гидроизоляцию под забор иногда не делают, но нужно учитывать одну особенность цементной смеси — это сильное поглощение влаги. Гидроизоляция призвана обеспечить надёжность фундамента, особенно на пучинистой почве и грунте с содержанием большого количества влаги. Чтобы фунадамент под забор с кирпичными столбами был надёжным, а забор простоял долгие годы рекомендуется соблюдать технологии строительства и позаботится о качественной гидроизоляции.

На подготовленную подушку устанавливают опалубку, внутрь которой будет заливаться цементная смесь. Затем на дно укладывают полиэтилен или листы рубероида с нахлестом в 10-15 см. Слой изоляции, должен подниматься выше уровня засыпания фундамента. Это позволит создать оптимальные параметры микроклимата и убережёт арматурный каркас от преждевременного разрушения.

В подготовленное ложе помещается армирующий каркас. Для заборов используют арматуру сечением 1,2-1,4 см. Принцип расположения прутьев в каркасе — 2 прута внизу и 2 сверху. Скрепляется конструкция поперечной обвязкой из отрезков арматуры, равной ширине каркаса.

В местах стыков, прутья располагают внахлёст на 15-20 см и скрепляют проволокой. При возведении опалубки следует учитывать, что оптимальное расстояние арматур для фундамента — примерно 5 см от поверхности во все стороны. Для этого под нижние прутья подкладывают специальные подставки под арматуру.

https://youtube.com/watch?v=dNkf3yyFsxc

Это поможет избежать проникновения к прутьям влаги и последующей коррозии каркаса.

Материалы для ленточного фундамента

Для начала определимся, что такое фундамент. Это контур из железобетона, возводимый под всеми несущими стенами здания (в данном случае, пролетами забора) передающий нагрузку строения грунту под ним. Он бывает нескольких типов:

Различные материалы для ленточного фундамента

Монолитный. Возводится на подготовленной подушке из песка и щебня, монтируется армирование из арматуры диаметром от 12 миллиметров. Затем заливается раствор бетона (щебень, песок, цемент).
С бутовым камнем. Также на подготовленной почве с армировкой сначала укладывается слой бутового камня, затем заливается цементный раствор (песок, цемент). И так далее слой за слоем выгоняется необходимая высота.
Сборный. Практически никогда не используется для строительства заборов. В 99 % используется только для возведения промышленных помещений и многоэтажных домов. Сооружается следующим образом: в котлован или глубокую траншею укладываются ряды железобетонных блоков (от 2 до нескольких десятков).

Особенности технологии

Вариант возведения фундамента с применением бетонных блоков имеет определённые преимущества:

Один из дешёвых вариантов, так как стоимость одного блока в среднем составляет 50 руб. за единицу. При самых простых подсчётах закладка десяти опор потянет затраты на материал не больше 3000 руб.
Сроки осуществления работ довольно малы. При благоприятных обстоятельствах работы могут быть выполнены за 1 – 2 дня.
Существенные преимущества в технологии укладки. Она схожа со способом кладки кирпича. Ответственным моментом является лишь правильно соблюдённая геометрия и уровень опор в горизонтальном направлении.

Проект столбчатого фундамента из блоковИсточник pesthouse.ru

Найти более простой вариант фундамента под лёгкие постройки довольно сложно.

Плюсы и минусы ленточного фундамента

Сравнение достоинств и недостатков. Некоторые из них субъективны, а некоторые исключают друг друга в определенных условиях.

Преимущества:

простота устройства. Технология заливки ленточного фундамента настолько проста, что его зачастую делают своими руками, обходясь без привлечения специалистов и найма дорогостоящей техники;

надежность. Наряду с плитным фундаментом является самым прочным и надежным основанием под любой дом. Ленточный фундамент способен не просто выдержать значительные нагрузки, но и эффективно перераспределять их по основанию;

возможность организации подпольного пространства. Обустройство подвала позволяет использовать его как место для хранения заготовок, установки оборудования (отопительного или очистительного), размещения хозяйственных помещений (прачечной, кладовой для хранения сезонного инструмента или вещей, тренажерного зала и т.п.). В случае, если подвал не планируется, грунт под полом остается на месте, что существенно снижает количество земляных работ;

минимум ограничений на использование. Практически на любом типе грунта под любое здание может быть использован ленточный фундамент того или иного типа;

относительно низкая стоимость. Если сравнивать стоимость плитного и ленточного фундамента, то последний обойдется дешевле. За счет отсутствия необходимости использования техники (как при заливке свайного) и доступных материалов (бетон, кирпич, арматура) он также позволяет снизить расходы;

длительный срок службы. Данный показатель зависит от многих факторов, которые будут проанализированы ниже.

Недостатки:

невозможность использования на слабых грунтах.

армирование бетона также влечет за собой увеличение расходов, как финансовых, так и временных;

необходимость привлечения специальной техники. Чтобы сделать блочный ленточный фундамент требуется привлечение крана, а увеличение скорости заливки монолитного фундамента возможно за счет использования бетономешалки. Но в целом, залить фундамент своими руками вполне по силам любому желающему;

трудоемкость выполнения работ. Если исключить привлечение техники, то рытье траншеи, сооружение опалубки, вязка арматуры и заливка занимает довольно длительный период времени. Безусловно, его можно сократить за счет дополнительных ресурсов в виде техники и наемных рабочих, но в этом случае возрастет стоимость ленточного фундамента. Хотя при обозначенных условиях, его можно сделать за неделю, а залить за день;

значительный объем земляных работ и необходимость вывоза извлеченной почвы;

наличие опалубки при заливке монолитного ленточного фундамента увеличивает стоимость и сроки выполнения работы;

значительный вес и габариты конструкции влияют на размер ассигнований на строительство. Цена ленточного фундамента может составлять около 30% в структуре расходов на строительство всего дома;

необходимость учета значительного числа различных факторов, которые определяют габариты и конфигурацию фундамента, а также расход материала.

При грамотном расчете и точном соблюдении технологии строительства, большинство недостатков легко устраняются.

Материал фундамента

Выбор решений по устройству фундамента не велик: железобетон либо бутобетон.

Бетонирование с армированием

Бетонная смесь цемента с песком и щебнем усиливается арматурными прутами и сетками, в итоге получается лучший фундамент – железобетон. Конструкции можно выполнить в виде сплошных или прерывистых монолитных лент на любую глубину заложения. Возможно устройство монолитных столбов любых параметров. Для устройства фундаментов почти всегда требуется выполнение опалубочных работ. Возможно изготовление бетонной смеси самостоятельно на строительном объекте. Чаще всего железобетонный фундамент не имеет альтернативы, в том числе и в плане стоимости.

Бутовый бетон

Представляет собой монолит из цементно-песчаного раствора и крупных камней. Процесс бетонирования выполняется в следующем порядке:

выкапывается траншея, котлован нужных размеров либо монтируется опалубка;
в подготовленную форму заливается раствор;
на раствор максимально плотно укладывается камни;
пространство между камней заполняется раствором;
процедура повторяется до полного заполнения формы или опалубки.

Армирование в бутобетоне не применяется. Метод достаточно надёжен, применяется, в основном, на песчаных, лёгких грунтах. Бутобетон широко распространён в местах, где крупные камни не требуется привозить издалека.

Выбор материала для кладки цоколя

Цокольная часть здания испытывает значительные нагрузки, поэтому лучше выбирать полнотелый кирпич (см. фото 6) повышенных марок прочности – например, М200 или М250. Изделия М150 подходят для зданий небольшой высоты, а также требуют последующей защитно-декоративной облицовки. Зачем цоколь из кирпича этой марки дополнительно отделывать? Это повысит его устойчивость к неблагоприятным внешним воздействиям и обеспечит высокие эстетические качества фасада.

Фото 5. Полнотелый керамический кирпич

Не меньшего внимания заслуживает марка материала по морозостойкости. Для кладки цокольной части применяются изделия, количество циклов замерзания/оттаивания которых не менее 50. Лучше, если морозостойкость будет выше, но и стоимость строительства в этом случае значительно увеличится.

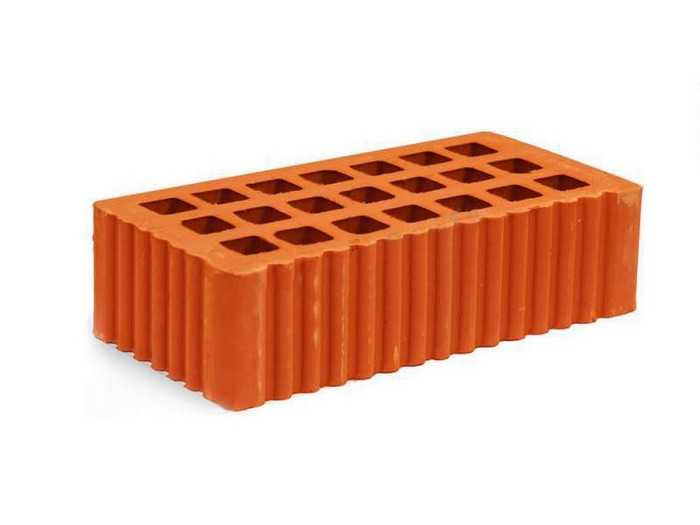

Пустотелый материал (см. фото 7) для возведения цоколя применяется крайне редко, ввиду его более низкой прочности по сравнению с полнотелыми изделиями аналогичной марки. При соблюдении определенных условий допускается и его использование. К основным требованиям относятся высота строения (не более 1 этажа) и минимальный процент пустотности.

Фото 6. Пустотелый керамический кирпич

Пошаговое возведение фундамента для забора

Чтобы сооружение было надежным и прослужило не один десяток лет, к каждому из этапов строительства нужно подходить ответственно.

Из материалов нужно подготовить:

лопату;
строительный уровень;
доски;
деревянные колышки;
шнур;
гвозди и молоток;
компоненты для бетона;
тару для раствора;
бетономешалку;
кельму;
арматуру.

Разметка

Первый этап по возведению забора на ленточном фундаменте с кирпичными столбами начинается с разметки, а как ее сделать своими руками пошагово и по инструкции с фото — рассмотрим далее.

Разметочные работы проводят при помощи колышков и шнура. Колья вбивают в землю по всей длине будущей траншеи с внешней и внутренней стороны, после чего натягивают шнур, при этом не забывают отметить места расположения ворот и калитки. Такая разметка позволяет получить практически идеально ровную поверхность фундамента. Ширину основания делают 50 см, но точные параметры зависят от того, каким материалом будут заполняться пролеты, и каких размеров будут сами кирпичные столбы.

Траншея, армирование и опалубка

Наиболее трудоемкий этап – рытье траншеи. Ее выкапывают согласно размерам фундамента, при этом глубина выбирается исходя из уровня промерзания в конкретном регионе. В любом случае заглубление основания должно быть больше на 20-30 см, чем промерзание грунта. Пренебрегать этим правилом не стоит, поскольку силы морозного пучения со временем могут повредить фундамент.

Для регионов с зимней температурой до -25°С фундамент стоит заглублять на 40 см.

Когда траншея будет готова, делают песчаную подсыпку с толщиной слоя 10-20 см. В этом случае песок будет не просто равномерно распределять нагрузку от фундамента на грунт, а снижать воздействие сил пучения при замерзании грунта зимой. Если планируется заливка основания выше уровня земли, устанавливают опалубку по всей длине траншеи.

Опалубку чаще всего сооружают из досок и располагают по края ямы. Для укрепления деревянной конструкции используют колышки, забивая их в землю. После монтируют армирующий каркас, состоящий из четырех продольных прутьев сечением 8 мм, соединяемых между собой арматурой диаметром 6 мм и вязальной проволокой. Для удобства каркас рекомендуется собрать на земле, а после опустить в траншею.

Приготовление бетона

Бетонный состав можно приготовить самому либо заказать на заводе. Для самостоятельного замешивания потребуются такие компоненты:

цемент;
песок;
щебень или гравий;
вода.

Для создания крепкого фундамента рекомендуется устраивать основание из бетона марки М250, цемент используют не ниже М400. Применение состава более низкой марки позволяет сэкономить за счет содержания в них большего количества крупных наполнителей. В таблице можно детальнее ознакомиться с составом бетона в зависимости от выбранной марки.

Для расчета требуемого объема бетона нужно умножить общую длину фундамента на ширину и глубину.

Для получения качественного бетона, песок и щебень должны быть без примесей и грунта. Замешивают раствор по такому принципу: сперва вливают воду, затем добавляют щебень, цемент, хорошо перемешивают и всыпают песок. Исходя из зернистости песка и фракции щебня, по мере приготовления смеси может потребоваться доливка воды.

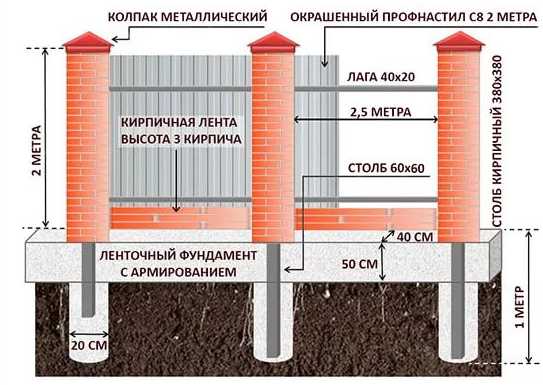

При устройстве забора на ленточном фундаменте с кирпичными столбами важно знать не только, как сделать бетон своими руками, но и как пошагово правильно залить его с фото по инструкции

Бетонирование

Если бетон заливается из миксера, то всю массу равномерно распределяют по траншее. При большой длине забора и самостоятельном бетонировании смесь укладывают слоями по 20 см. Последующий слой заливают после схватывания предыдущего.

После того как фундамент будет залит, его накрывают полиэтиленом. Если стоит жаркая погода, бетон периодически поливают, чтобы исключить пересыхание. Опалубку демонтируют только после полного затвердения бетона. При теплой погоде на это уходит около недели, в холодное время – месяц.

В постройке основания для забора детальнее поможет разобраться видео.

Монтаж основания своими руками

Обустройство ленточного фундамента может выполняться безопалубочным способом или с применением опалубки.

Первый вариант бетонирования чаще всего применяется для создания основания с заглублением до 80 см, без наличия выступающего бетонного цоколя или с кирпичной цокольной частью.
Для второго способа монтажа потребуется изготовить стандартную опалубку, высота которой зависит от размеров цокольной части возводимой конструкции.

Опалубка для заливки бетона под ленточный фундамент

Важным этапом монтажа основания является защита его от пучения грунта. С этой целью укладывается дренажная труба на уровне подошвы с соблюдением правильного уклона, а обустройство ливневой канализации позволяет организованно удалять лишнюю влагу с участка.

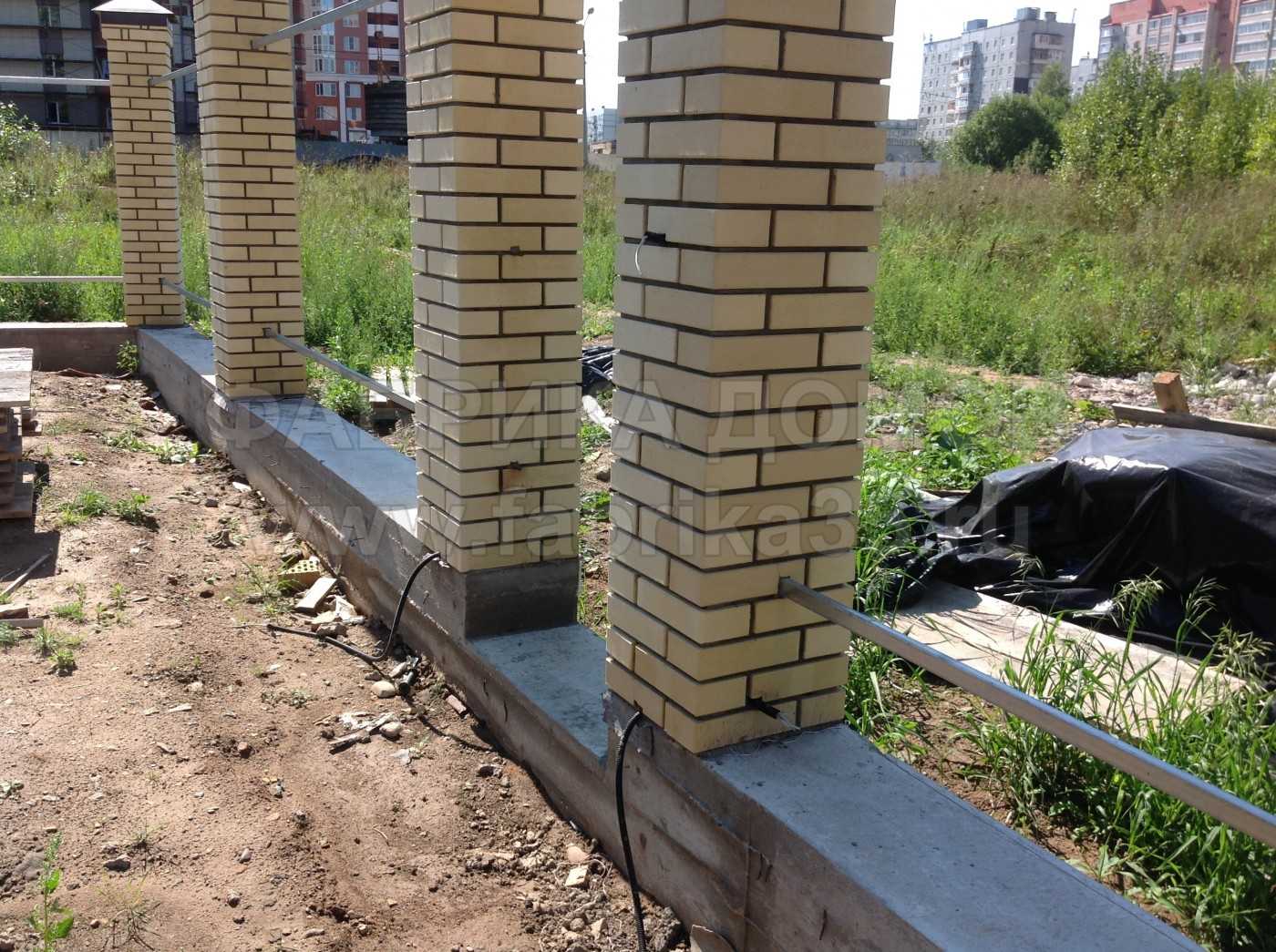

Особенности заливки фундамента под забор с кирпичными столбами

В первую очередь осуществляется разметка территории. Сделать это можно при помощи обычного шнура. Затем в случае с ленточным, ленточно-столбчатым и каменным фундаментом выкапывается траншея. Если вы формируете ленточно-столбчатый фундамент, то дополнительно он формируется и под опоры. При заливке столбчатого фундамента траншеи под секции рыть не требуется. Желательно сформировать гравийную дренажную подушку.

Фундамент обязательно армируется при помощи металлических прутов. В данном случае достаточно сечения 1,2-1,4 см. арматура укладывается двумя параллельными линиями: два прута на дне транше и два прута – в ее верхней части. Если планируется монтаж тяжеловесного ограждения, то можно установить дополнительно поперечные прутья.

Количество бетона желательно рассчитать таким образом, чтобы осуществить заливку за один подход, с минимальным количеством стыков. В процессе заливки необходимо тщательно трамбовать раствор, чтобы выгнать воздух из него. Залитый фундамент необходимо прикрыть от солнца брезентом и периодически сбрызгивать водой, чтобы исключить его пересушивание и растрескивание.

Надземная часть фундамента формируется при помощи опалубки. Желательно, чтобы высота ее была не менее 10 см. Опалубку следует убирать только после полного застывания бетона. Этот процесс длится от недели и дольше.

При формировании каменного фундамента камни укладываются плотно на дно траншеи. Затем их постепенно заливают раствором бетона. Надземная часть укладывается очень аккуратно, чтобы сохранялся эстетичный вид.

Если вы планируете строительство забора, в котором в качестве опор используются кирпичные столбы, то обязательно необходимо позаботиться о том, чтобы под ним был расположен фундамент, мощность которого зависит от типа материала, используемого при формировании пролетов. Если все сделать в соответствии с технологией, то такой забор простоит очень долго.
