Конструкция пластикового окна в сборе

Критерии выбора

При выборе ПВХ-окна следует обратить внимание на следующие критерии:

Надежность производителя. Качественное изделие не может стоить дешево

Поэтому приобретать лучше продукцию давно известных производителей.
Для установки в свой дом или на дачу в большинстве случаев достаточно моделей с 2-мя камерами в стеклопакете.
Покупка окна – это пол дела, не менее важно правильно его установить. Дальнейшая эксплуатация во многом будет зависеть от того, насколько грамотно была соблюдена технология монтажа.
Для установки в жилом помещении подходят «премиум и стандарт»

Эконом-вариант предназначен для технических объектов.
Особенности мелких деталей не менее важны, чем параметры профиля и стеклопакета. Например, уплотнитель должен быть резиновым, а фурнитура – изготовленной из нержавеющего и прочного металла.

Видео-советы по выбору пластикового окна:

Коротко о главном

Современное ПВХ-окно включает следующие основные элементы:

1. Профиль.
2. Стеклопакет.
3. Фурнитура.
4. Откосы.
5. Подоконник, отлив.

Базовые элементы

Окно из металлопластика отличается значительной сложностью по сравнению с традиционным деревянным аналогом. Но по сути изучить такое изделие легко, если понять принцип действия и главные закономерности: из чего состоит окно, как размещаются базовые элементы.

Ключевая особенность изделия с профилем ПВХ — его модульная структура. Оно собрано из самостоятельных блоков с неизменным их числом, расположением. Но сами эти части могут быть различными в пределах стандартов технологии.

Базовые элементы, составляющие структуру оконных блоков.

1. Профильный каркас с внутренним армированием металлом. Конструкция рамы окна — основа, в которую вставлено «глухое» остекление или открывающиеся створки.
2. Заполнение проемов: стеклопакет или моностекло. В ряде случаев применяются непрозрачные материалы, примером которых является сэндвич-панель. Такой вариант имеет низкую теплопроводность и дает отличную теплоизоляцию.
3. Фурнитура — это комплект, представляющий собой механизм пластикового окна. С его помощью изделия закрываются и открываются. При этом могут быть заданы различные режимы. Состав: ручка, петли, запорная арматура, приводные части, компоненты системы проветривания.
4. Необходимые детали типа подоконника, нащельников, водоотливной планки. В ряде случаев применяются откосы и различные профили: базовые, соединительные, доборы. Набор частей зависит от конструкции, вследствие чего в разных моделях могут наблюдаться существенные отличия.
5. Аксессуары. Клапаны вентиляции, сетки от насекомых, жалюзи или роллетные шторы. В основной набор они не входят, при желании могут быть демонтированы.

Помимо перечня главных деталей немаловажным является их подробное описание, которое рассматривается далее.

Профиль

Основой выступает профиль ПВХ, внутри которого предусмотрен армирующий пояс, обеспечивающий прочность.

Особенностью является наличие внутри полости, пустотных каналов по всей протяженности.

Точно рассчитанные технические параметры предопределяют их количество, расположение и размеры. Эти несколько камер, заполненные воздухом, повышают теплоизоляцию конструкции.

Другие пазы предназначены для крепления, фурнитуры, установки штапика. Изделие выбирается на основании конкретных задач. К примеру, это улучшение теплоизоляции, снижение уровня шума.

В зависимости от типа помещения применяется конкретный случай.

1. В квартирах — с наиболее возможным числом камер для сохранения тепла.
2. В строениях с временным проживанием – это количество минимизируют для экономии.
3. Загородный коттедж с постоянными жителями предполагает защиту от ветра и холода, поэтому оптимально теплоизолируется.

Если привести в пример 2 камеры, тепло недостаточно сохранится даже на юге РФ, не говоря о Сибири. Но это предопределяется не только их числом, но и монтажной шириной профиля. Другой критерий — толщина внешних стенок.

Если сэкономить на его оптимальном значении 3 мм, тепло не сбережет даже многокамерность.

Каркас

В основном производители делают профили с использованием металла. А именно, внутри каждого расположена оцинкованная сталь — армирующая составляющая.

Это прямоугольная труба с П-образной формой. Благодаря ей пластиковое оконное сооружение стабильно располагается в проеме.

То есть — это каркас, обеспечивающий жесткость. В многокамерных системах он берет на себя главную нагрузку.

Существуют конструкции без армирования. Изделие и при таких обстоятельствах не является хрупким, а также прочность усиливается межкамерными перегородками.

По одному из мнений металл создает потери тепла, представляя собой мост холода. Но профили без каркасов делают из фиброволоконного материала, снабжающего весь блок должной жесткостью.

Профиль

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Классификация

Помимо этого, каждый из данных типов применяется в конкретной сфере и включает определенные достоинства и недостатки.

Окна из пластмассы замечательно подходят для остекления офисов, витрин разнообразных магазинов, промышленных и прочих нежилых строений. Помимо этого, их себестоимость достаточно низкая и они почти не нуждаются в уходе. Среди недостатков стоит выделить несоответствие используемых сооружений условиям климата некоторых регионов и низкий процент экологичности.

Из алюминия в основном применяются для оборудования промышленных сооружений, дизайна фасадов, общественных и прочих нежилых строений. Они также оборудуются в торговые павильоны. Среди достоинств данных строительных конструкций стоит выделить длительное время эксплуатации, возможность остекления больших площадей и прочее. Однако в жилых помещениях в основном не используются.

Важным качеством оконной системы является внешний вид

Окна из дерева широко распространены в строительстве жилых зданий. Достоинства заключаются в достойных теплоизоляционных качествах, экологичности, замечательном внешнем дизайне (имеются ввиду окна современных конструкций, созданные из качественных стройматериалов методом тройного остекления). Недостатки подобных конструкций заключаются в большой подверженности влиянию атмосферы. Это особенно актуально в городской обстановке, вследствие чего необходимо часто проводить починку и покраску окон. Тем не менее, с появлением на рынке нынешних лакокрасочных материалов проблема исчерпывается и конструкции сохраняют свой первоначальный вид и крепость продолжительное время.

Статья по теме: 50 идей подарков на 14 февраля своими руками (35 фото)

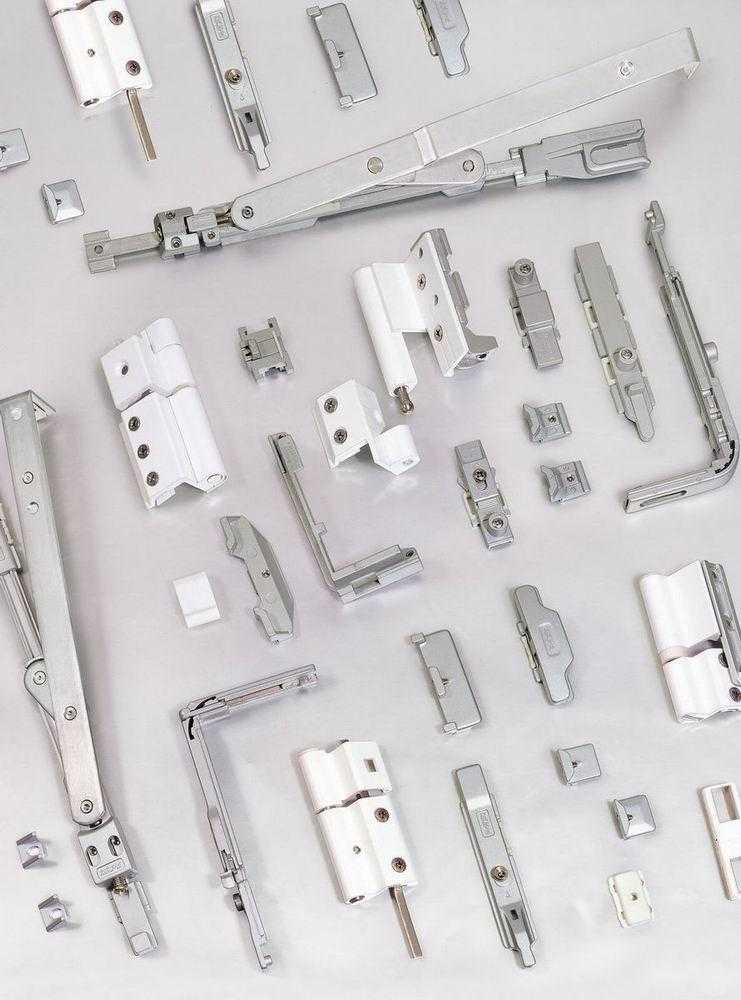

Фурнитура

Все перечисленные ранее параметры оконных конструкций нужно учитывать в первую очередь. Но есть ряд дополнительных параметров, которые тоже заслуживают пристального рассмотрения пользователей. В первую очередь надо правильно выбирать фурнитуру.

Многие ошибочно полагают, что фурнитура – это ручка. Но она включает в себя намного больше механизмов и компонентов. Все устройства, которые обеспечивают рамам и конструкции движение, представляют собой фурнитуру.

Если производитель экономит, и использует в производстве фурнитуру плохого качества, тогда покупатели столкнуться со следующими проблемами:

• Заклинивают створки. Сначала устройство просто будет плохо открываться, затем перестанет плотно прилегать к поверхности, из-за чего внутренний микроклимат нарушается;
• Окна открываются и закрываются с применением серьезных усилий;
• Створки перестают закрываться, как изначально. Из-за этого конструкция продувает, летом пропускает жару, зимой – холод;
• Появляется скрип при использовании. Фактически на функциональности и эксплуатационных характеристиках он не сказывается, но определенный дискомфорт все-таки доставляет.

Часть 5 прозрачная – стеклопакет

Стеклопакет настолько важная составляющая окна, что покупатели часто путают его с окном. Неудивительно – благодаря стеклопакету в комнату поступает свет.

В стеклопакете может быть два, три или четыре стекла, герметично соединенные между собой дистанционными рамками и герметиком.

Проблемы из-за некачественного или неверно подобранных стеклопакетов:

• Холодно в доме зимой и жарко летом;
• Высокие счета за отопление и кондиционирование;
• Выгорание мебели от солнца;
• Помещение незащищено от чужих взглядов;
• Запотевание окон;
• Трещины в стеклопакетах;
• Выпадение конденсата внутри стеклопакета;
• Необходимость замены через 2-3 года.

Фото: использование некачественного герметика может привести к такой неприглядной картине – потеки внутри стеклопакетов В зависимости от видов стекла применяемых в стеклопакете и количества стекол в нем можно значительно улучшить его свойства.

Стеклопакеты бывают:

Однокамерный стеклопакет – одна воздушная камера между двумя стеклами. Стеклопакеты применяются в нежилых, неотапливаемых помещениях или в жилых на юге.
Двухкамерный – три стекла и две воздушные прослойки между ними

Стеклопакеты подойдут для остекления жилых домов в любых регионах страны, где важно сбережение тепла.
Трехкамерные стеклопакеты из 4х стекол – премиальный и редкий продукт. Стеклопакеты устанавливаются только в широкие профильные системы от 80мм

Обладают самыми высокими показателями по тепло- и звукоизоляции.

Фото: стеклопакеты различаются по количеству камер Стекло в стеклопакете может быть:

• Простое флоат-стекло – устаревшая версия современного стекла, без покрытия. По теплосбережению и солнцезащите значительно уступают стеклу с покрытиями;
• Низкоэмиссионным стекло для сохранения тепла. За счет специального напыления снижает теплопотери через окна до 70%. В стеклопакете таких стекол может быть 1-2. Чем их больше, тем стеклопакет теплее.
• Мультифункциональным – стекло для сокращения затрат на отопление и кондиционирование. Защищает от нагрева от солнца на 60% эффективнее, чем обычное стекло, при этом потери тепла тоже сокращаются на 50-100%.
• Многослойным – триплекс для высокой звукоизоляции и противовзломности. Триплекс увеличивает звукоизоляцию на 5-15 дБа, а окно становится тише до 30% по сравнению с обычным.

Фото: приватное стекло – в дневное время позволяет не использовать шторы. Зеркальное напыление пропускает свет внутрь, но защищает от посторонних взглядов с улицы Современные стекла с покрытиями значительно улучшает качество жизни. Установка стеклопакетов из простого флоат-стекла без специальных функций это недопустимое расточительство в непростой экономической ситуации.

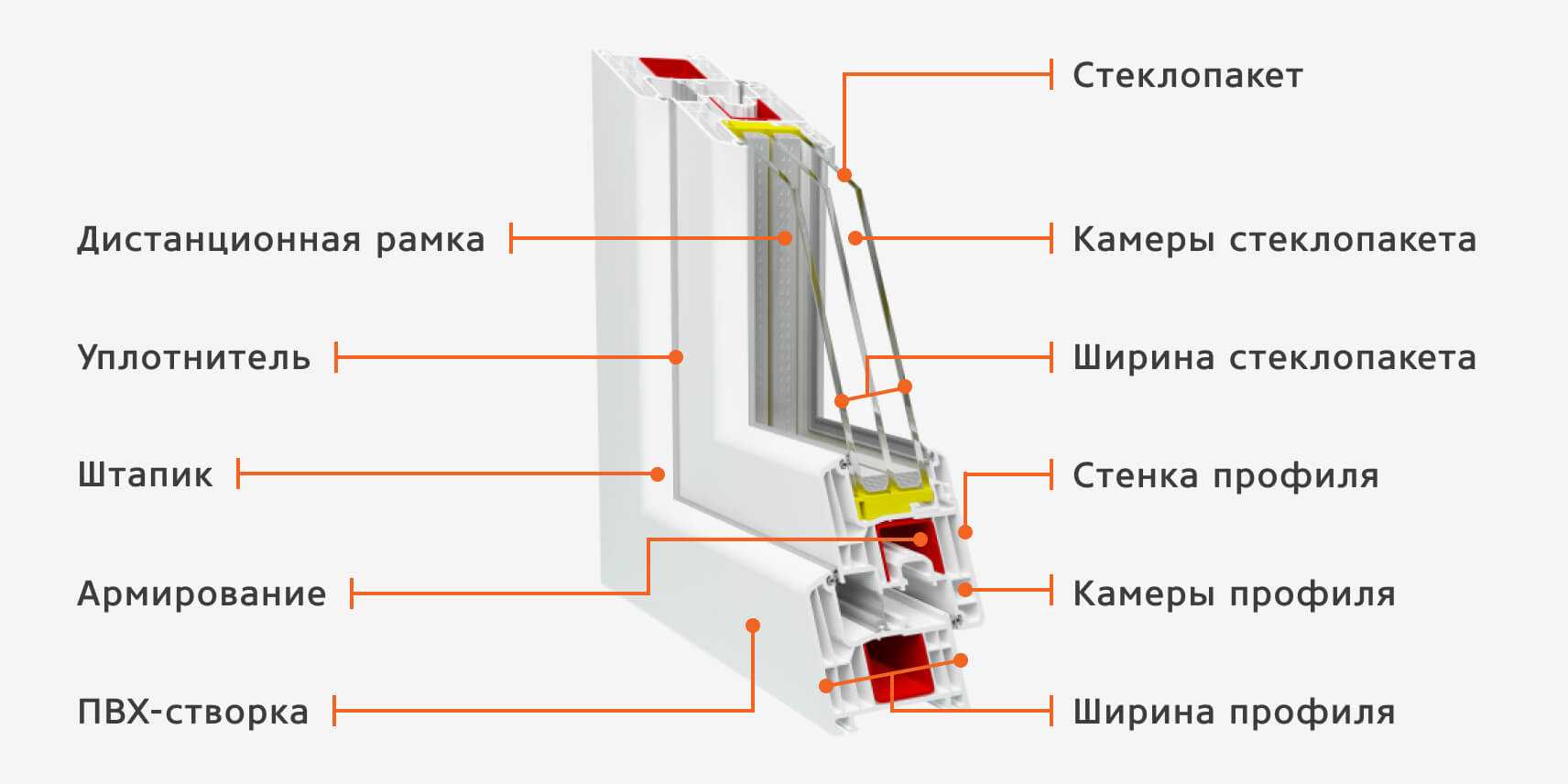

Из чего состоят пластиковые окна

Устройство пластикового окна предполагает наличие следующих элементов:

• Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
• Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
• Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
• Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• Штапик. Нужен для закрепления стеклопакета внутри створки.
• Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
• Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
• Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.

• установка пластиковых окон
• достоинства пластиковых окон
• уход за пластиковыми окнами
• видео по установке пластиковых окон

На что следует обратить внимание при выборе оконной фурнитуры

Если у вас еще остались сомнения по поводу, какую фурнитуру выбрать для пластиковых окон ПВХ, как выбрать так, чтобы не ошибиться, то стоит отдавать предпочтение продукции проверенных производителей, изготовленных из материалов высокого качества. Не стоит забывать, что надежная работа и долговечность всей оконной конструкции на 50% зависит именно от качества фурнитуры.

Ведь если посмотреть на оконную пластиковую конструкцию бегло, то сразу запомнится либо профиль, либо стеклопакет, а на фурнитуру сразу почти не обращают внимания. Но именно эти, незаметные на первый взгляд элементы, определяют надежное функционирование и общее качество всей конструкции, поскольку именно на фурнитуру приходятся основные динамические и механические нагрузки. Поэтому самое главное в таких элементах — выверенность конструкции, точное соблюдение всех геометрических размеров и переходов (что в условиях кустарного производств обеспечить невозможно).

Осуществляя выбор качественной фурнитуры для металлопластикового окна, нужно руководствоваться следующими критериями:

•способность выдерживать высокие и продолжительные нагрузки;

•комфортность использования, удобство в эксплуатации, отсутствие специфических требований по уходу;

•долговечность и надежность. Эти показатели обеспечиваются механической прочностью конструкции, устойчивостью к коррозии;

•наличие дополнительных функций в соответствии с требованиями заказчика (это противовзломные элементы, детские замки и так далее).

Не стоит забывать, что стоимость качественной фурнитуры составляет до 15% от общей стоимости конструкции, но экономить на ее покупке крайне нежелательно. Лучше сразу укомплектовать окно фурнитурой от проверенных производителей (чаще всего это немецкие компании), чем устранять аварийные ситуации, вызванные сбоем в работе комплектующих, или проводить внеплановую наладку с привлечением специалистов. Кроме того, некачественная фурнитура очень быстро изнашивается, а следовательно, оконные створки теряют надежность фиксации и не могут сохранять изначально заданные показатели тепло- и звукоизоляции.

Из чего состоит окно?

• Базисное строение окна – рама. Чтобы в стене или на крыше она была хорошей, нужно чтобы она правильно и четко повторяла структуру оконного отверстия.

• Для более усиления жесткости в оконном строении, внутри пластикового профиля ПВХ встроена металлическая конструкция – армирующий профиль.

• Из пластикового профиля складывается и створка. Благодаря такой конструкции окна, они открываются.

• Створки соединяются с помощью импоста и делят конструкцию на части.

• В дверце фиксируется штульп, которая открывается, если нет ручки. С его помощью, если открыть две дверцы, появившееся пространство остается единым, без поперечного импоста.

• Фурнитура (петли, замки, ручки и так далее) – это элементы, благодаря которым окна открываются, поворачиваются по разным направлениям и закрываются.

• Стекла бывают различного вида. Один из них Триплекс. Его изготавливают примерно так же, как стекло для машины: слоем полимера две плоскости стекла смыкаются посередине, таким образом, если разобьются, то осколки не разлетятся по разным направлениям, и не нанесут вред окружающим людям.

• Стеклопакет бывает как однокамерный (складывается из двух стекол), так и двухкамерный, (состоит из трех). Это герметическая конструкция из нескольких стекол герметично заправленная в профиле ПВХ. Между стеклами есть алюминиевая рамка, покрытая молекулярным ситом, благодаря такой конструкции окна, они потеют. Инертный газ аргон используют для усовершенствования теплоизоляции. Стекла бывают разной толщины и разным расстоянием между собой в стеклопакете. К примеру, 4-16-4 указывает на то, что стеклопакет однокамерный, две стекла с толщиной 4мм, а 16мм – это промежуток между ними. Во избежание попадания пыли или влаги внутрь по длине стеклопакета заливается мастика.

• Резиновые уплотнения так же предохраняют попадание влажности и пыли внутрь окна, уплотняют соединения составляющих створки и рамы, а еще стеклопакета.

• Штапик употребляется с целью зафиксировать изнутри створки стеклопакета.

• Раскладка это украшающая составляющая, с помощью нее пластиковому окну придается структурная особенность и форма.

• Всем известный подоконник, изготавливается как из ПВХ, так и возможно сделать его по желанию из МДФ или плиты ДСП. Можно выбрать ширину выступа по своим индивидуальным решениям.

• Водоотлив бывает с внешней части конструкции окна, собой представляет карниз или металлический подоконник. С его помощью вода, попадающая на окно, сливается.

• Откосы – это завершающий этап. Этим составляющим с боков и сверху от окна закрываются части стены, тем самым заключая работы по отделке.

голоса

Рейтинг статьи

Армирование металлом

Чтобы конструкция была жёсткой, пластик не поддавался деформации, внутрь по периметру устанавливается металлический каркас. Благодаря ему сохраняется форма оконной рамы, не образуются вмятины в связи с эксплуатацией оконных створок, воздействия температур.

Армирование выполняется в соответствии с размерами:

• если рама небольшая, достаточно усиления составных частей 2-х створок – Г-образное армирование;
• если размером до 1,9 м. в высоту, используется П-образная форма каркаса;
• для панорамных металлопластиковых окон, на больших площадях, лоджиях и пр. усиление проводится по периметру, каркас называется замкнутым и имеет наибольшую жёсткость.

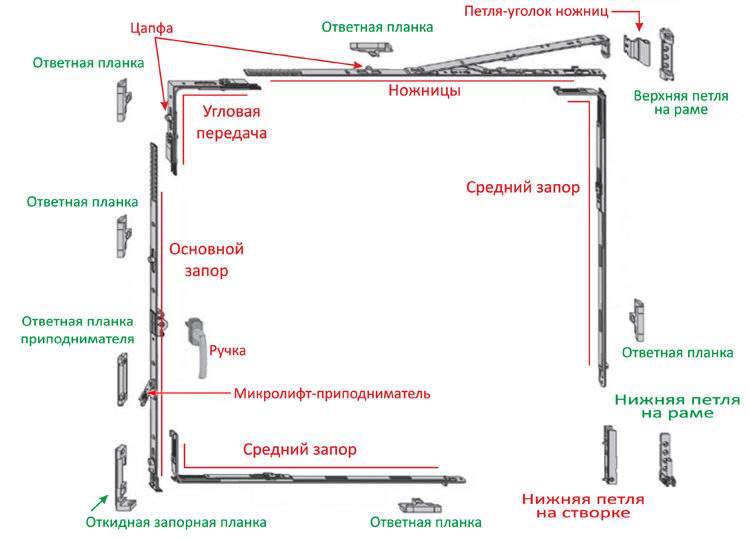

Классификация фурнитуры по типу движения створки

С этого необходимо начать, так как запорные механизмы по этому признаку существенно отличаются. Основными можно считать три варианта открывания окон и, соответственно, три варианта фурнитуры.

Поворотная. Створка на петлях вращается вокруг своей вертикальной оси. В зависимости от того, с какой стороны петли располагаются, разделяют правое и левое открывание. О достоинствах и недостатках говорить не будем, это — хорошо знакомый многим вариант.

Откидная. Створка вращается вокруг своей горизонтальной оси и открывается на угол до 180 градусов. Подвес может быть либо сверху, либо снизу створки. Как правило, данная фурнитура дополняется ограничителем открывания. Такая система называется фрамужной, она надёжно функционирует со створками любой формы и массы.

Поворотно-откидная фурнитура. В данном случае створка может двигаться как в горизонтальной плоскости, так и откидываться от рамы в верхней части, что позволяет в данном режиме производить проветривание. Конкретный тип открывания выбирается определённым положением управляющей ручки. После положения «закрыто» (ручка вниз) идёт поворотная позиция (ручка горизонтально), а затем уже откидывание (ручка вертикально). Там, где нужно защититься от случайного открывания (школы, детские сады…) данная последовательность может быть изменена: сначала происходит откидывание, а затем — распахивание.

Гибкость и вариативность как раз и стали изюминкой этой фурнитуры, хотя поворотно-откидной механизм сложнее первых двух вариантов и нуждается в более тщательном уходе, заключающимся в периодической смазке подвижных деталей и регулировке плотности притвора. Поворотно-откидная фурнитура устанавливается как на одностворчатых, так и на двустворчатых окнах, в том числе со штульповым притвором. На данный момент эту систему можно считать классикой, так как она отлично себя зарекомендовала и применяется на большинстве окон.

Справедливости ради стоит отметить, что движение створок пластиковых окон может быть реализовано и по другим схемам, которые у нас крайне редко используются. Сдвижная фурнитура обеспечивает перемещение полотна вдоль рамы. Она применяется только в тандеме со специальными профилями окна. Отличается такая система низким уровнем герметизации, поэтому применяется в холодном остеклении неотапливаемых помещений. Её явным плюсом считается экономия пространства, например, на балконах и лоджиях. Наклонно-сдвижная фурнитура позволяет производить проветривание при откидывании. Режим полного открывания осуществляется в два этапа: сначала створка выставляется из рамы, а затем она сдвигается параллельно окну. Такая фурнитура монтируется на стандартные профильные системы с полноценными контурами уплотнения. Есть в природе также механизмы, которые позволяют складывать створки пластикового окна, как гармошку.

Поворотно-откидная фурнитура практичнее, но дороже распашных вариантов, но не обязательно для одной комнаты заказывать все окна в таком исполнении — успешно проветривать можно через один оконный блок.

Основные элементы

Конструкция оконных блоков из ПВХ в, значительной степени отличается от аналогичной из дерева. Для удобства массового производства компании разработчики применяют модульный подход, что позволяет собирать готовую продукцию подобно конструктору. Рассмотрим основные элементы остекления из пластика:

• Каркас. Каждое окно в обязательном порядке имеет несущую раму из ПВХ профиля, армированного металлом.
• Створка. Чтобы окно открывалось, внутри рамы ставят створки (также из армированного профиля). Если же открывание не предусмотрено, остекление устанавливают непосредственно в каркас.
• Импост. Внутренняя часть каркаса, предназначенная для его разделения и обеспечения необходимой жесткости.
• Штапик. Как и в традиционных деревянных окнах, необходим для фиксации элементов заполнения (стеклопакет, сэндвич-панель). Съемный элемент, изготовлен все из того же ПВХ профиля, оснащен уплотнительной резинкой.
• Стеклопакет. Элемент прозрачного заполнения каркасных проемов. Обычно состоит из двух-трех стекол, разделенных дистанционной рамкой с влагопоглощающим материалом. Также есть варианты с одинарным стеклом (иногда несколькими) и непрозрачным заполнением (сэндвич-панель).
• Фурнитура. Комплекс узлов и механизмов, предназначенный для обеспечения фиксации и открывания/закрывания оконных створок в различных положениях. На большинстве ПВХ окон устанавливается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки и прочее.
• Подоконник. Монтажный элемент, при помощи которого перекрывается внутренне пространство снизу оконного блока. Наиболее распространены изделия из пустотелого пластикового профиля. Несмотря на сравнительную дешевизну, обладают достаточными прочностными характеристиками, практичны и неплохо смотрятся. Более изысканные варианты, из цельнолитых армированных полимеров, стоят значительно дороже.
• Отливы. Металлическая или полимерная пластина определенного профиля, которая монтируется со стороны улицы и необходима для отвода воды.
• Дополнительные аксессуары. Такие немаловажные мелочи, как москитные сетки, элементы приточной вентиляции, жалюзи, ролеты и прочее.

В ходе установочных работ также применяются специальные профили для корректного соединения частей блока, панели, формирующие откосы (как наружные, так и внутренние). Некоторые примыкания закрываются нащельниками или декоративными накладками. Наличие или отсутствие данных деталей во многом зависит от конструкции окон конкретного производителя и особенностей монтажа.
