Как класть ондулин на односкатную крышу: инструкция по монтажу, схема укладки, какой должен быть шаг обрешетки?

Ондулин: инструкция по монтажу кровли

Ондулин — это современный листовой кровельный материал. Внешне он похож на обычный асбестоцементный шифер, но весит значительно меньше. Производится из экологически чистых компонентов: целлюлозных волокон, битума и полимеров.

Монтаж Ондулина можно выполнить своими руками без специальной подготовки, достаточно следовать инструкции производителя и нашим советам.

Легкость материала позволяет проводить ремонт кровли поверх старого покрытия: шифера, металла, рубероида, не создавая дополнительную нагрузку на стропильную систему.

Холодная крыша или утепленная мансарда

Одним из положительных качеств материала является его водонепроницаемость. Поэтому для хозяйственных построек можно укладывать Ондулин непосредственно на обрешетку. Если же необходима дополнительная защита от влаги рекомендуется использовать гидроизоляционную пленку.

Для утепленной мансарды кровельный пирог под Ондулин выполняется по другой схеме. Она подробно описана в инструкции от производителя и предусматривает следующие этапы.

Укладка гидроизоляции и крепление обрешетки.
Монтаж контробрешетки и листов Ондулина. Свес должен выступать от края обрешетки на 35 мм.
Укладка утеплителя. Это может быть минеральная вата, полимерные материалы или жидкие заполнители.
Монтаж пароизоляции и черновая отделка мансарды.

Следует предусмотреть защиту кровельного пирога с торцов. Для этого необходимо использовать доборные элементы.

Подготовка основания и монтаж обрешетки

Обрешетку под Ондулин делают из пиломатериалов хвойных пород, в основном сосны. Шаг и тип обрешетки зависит от угла наклона кровли. Производитель рекомендуется применять доски, толщина которых варьируется от 25 до 30 мм или брус 50х50 мм.

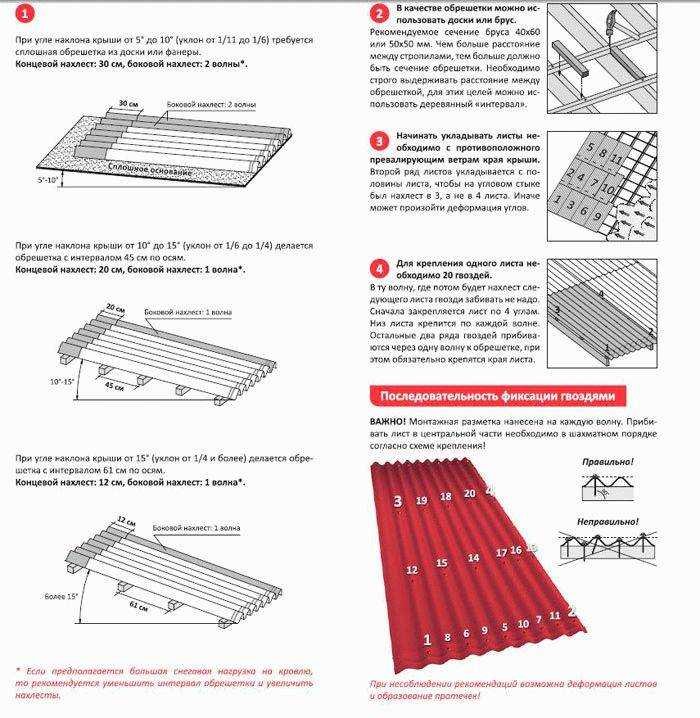

Для листов Ондулин Smart и DIY рекомендованы следующие типы основания:

от 5 до 10° — обрешётка должна быть сплошной. Ондулин настилают с боковым нахлёстом в 2 волны и концевым нахлёстом 30 см;
от 10 до 15° — шаг обрешётки должен быть 45 см, концевой нахлёст — 20 см, боковой — 1 волна;
15° и более — шаг обрешётки равен 61 см, концевой нахлёст — 17 см, боковой — 1 волна.

Разница между моделями заключается в полезной площади кровельного покрытия. Чем больше угол наклона крови – тем меньше нахлест для каждого листа. При этом полезная площадь варьируется:

Для Smart – от 1,254 до 1,565 кв. м;
Для DIY – от 0,941 до 1,22 кв. м.

В отдельной статье мы рассказывали, как рассчитать количество листов Ондулина на крышу.

Укладка листов и их крепление

Листы Ондулина крепятся к обрешетке при помощи специальных гвоздей с широкой шляпкой. Их длина составляет 70 мм, а диаметр — 3,1 мм. Цвет выбирается исходя из оттенка кровельного материала. Для модели Smart производитель рекомендует использовать 20 шт. на лист, для DIY – 15 шт.

Дополнительно в конструкции предусмотрены замки для сцепления листов друг с другом. Величина концевого нахлеста зависит от угла ската и указана выше.

Укладка Ондулина начинается с края, который испытывает меньшие ветровые нагрузки (смотрите схему на рисунке). Первый лист монтируется у карниза и крепится на 2-3 гвоздя. Это необходимо для дальнейшей корректировки положения.

Последующий лист устанавливается на ряд выше. Он должен располагаться в шахматном порядке, т.е. вертикальные стыки не должны находиться на одной линии. Для этого первый лист каждого чётного ряда разрезается пополам по длинной стороне. Это улучшает герметичность и устойчивость кровли к нагрузкам.

После укладки четырех листов на первых двух рядах монтируется пятый в третьем. После этого проверяется положение и выполняется окончательная фиксация.

Порядок забивания гвоздей

Гвозди устанавливаются по четырем углам.
Для крайней волны, находящейся в нахлесте, крепление выполняется вместе с установкой следующего листа.
Низ крепится к обрешетке на каждой волне, для остальных рядов – через одну.

Монтаж Ондулина проводится при температуре от 0 до +30 °С .

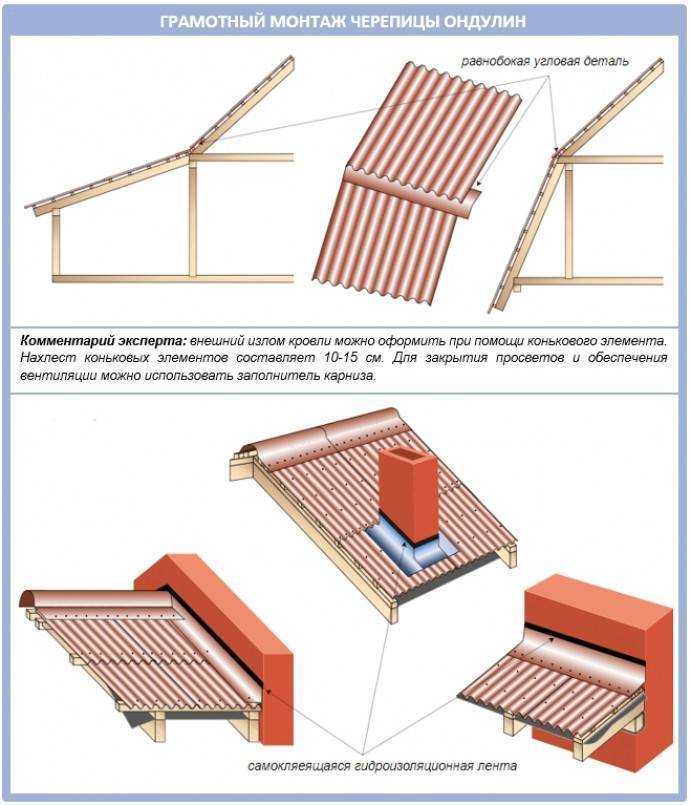

Крепление доборных элементов

Доборные элементы переназначены для организации различных узлов кровли и обеспечивают ее защиту от внешних факторов – влаги, ветра и снега. Для монтажа этих элементов необходимо ознакомиться с их классификацией и спецификой крепления:

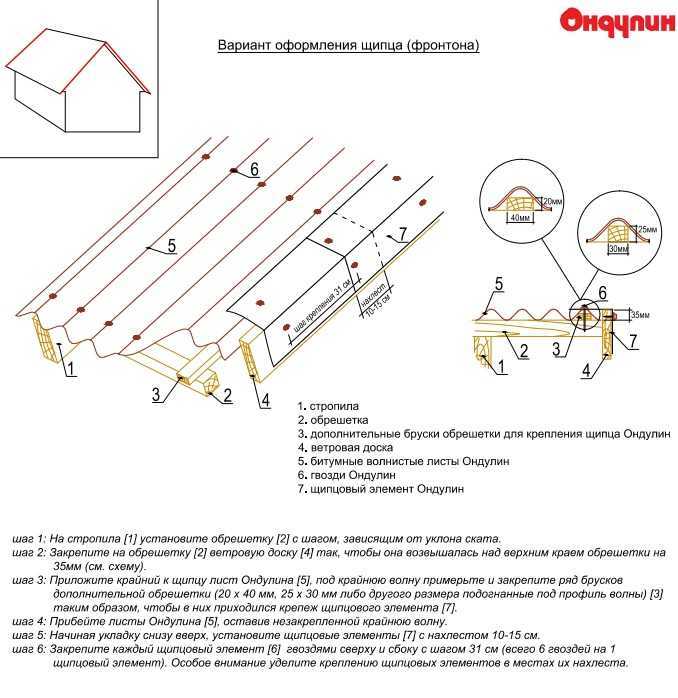

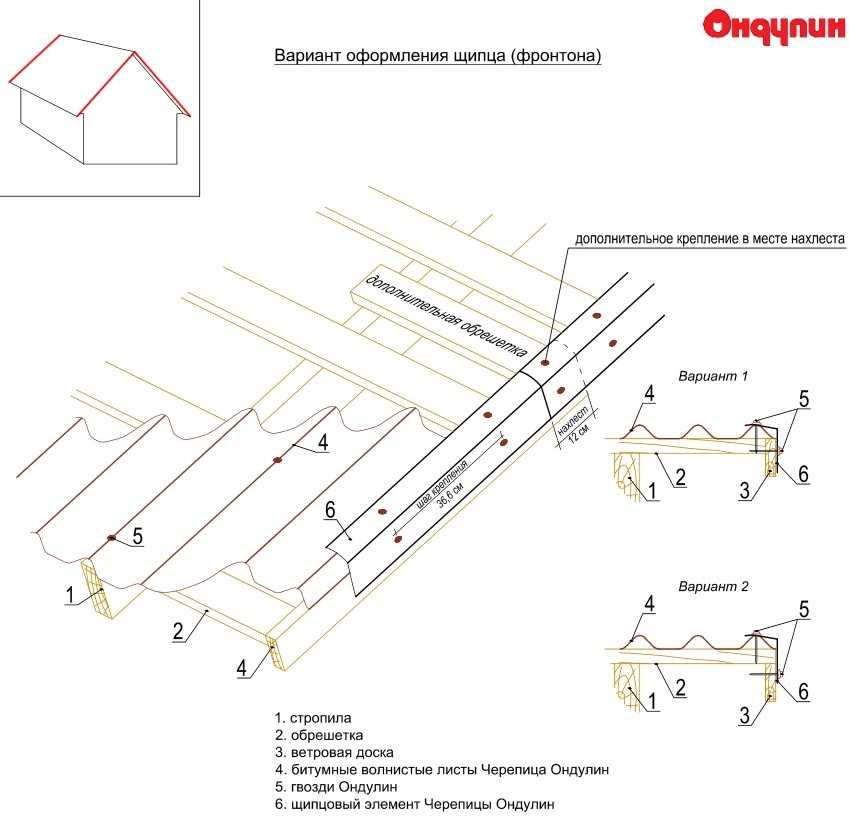

Щипец — необходим для защиты фронтона. Величина нахлеста – 10 — 15 см;
Внутренний излом — монтируется на месте соединения двух скатов. Элементы заходят друг на друга на 15 см. Для изоляции используется двухсторонняя битумная лента;
Конёк — прибивается к нижележащим листам Ондулина. Нахлест – 12,5 см;
Ендова. Под нее делается сплошная обрешетка.

Устройство и виды

Обрешеткой называют настил из досок, реек или фанерных листов, уложенный поперек стропильных ног. На это ровное и гладкое основание выполняется установка и фиксация кровельного покрытия. Обрешетка под ондулин редко изготавливается из металлического профиля, так как этот материал имеет достаточно легкий вес. Наиболее оптимальным вариантом, рекомендованным и опытными кровельщиками, и производителями, считается деревянная конструкция. Шаг обрешетки под ондулин может различаться, в соответствии с этим расстоянием различают 2 типа оснований:

Сплошное. Сплошная обрешетка для настила ондулина изготавливается из листов влагостойкой фанеры или ОСП, фиксируемых на стропильные ноги. Достоинство этого варианта конструкции в том, что оно получается идеально гладком и ровным, поэтому укладывать на него кровельный материал удобнее. Расстояние между листами при укладке должно составлять 0,5-1 см, на случай, если они изменят свой размер при высыхании или намокании.
Решетчатая. Решетчатой обрешеткой называют конструкцию, собранную из реек или досок, уложенных перпендикулярно стропилам на расстоянии 25-45 см друг от друга. Это более экономичный вариант обустройства, который не требует большого количества пиломатериалов.

Сплошная и разреженная обрешетка

Разновидности обрешеток

Некоторые дополнительные рекомендации

Инструкция по укладке ондулина на кровлю не представляет особой сложности. Но лучше перед началом работ все-таки познакомится с некоторыми рекомендациями от специалистов, а именно:

начало монтажа следует «согласовать» с погодой на улице. Дело в том, что согласно инструкции от производителя с ондулином нужно работать при определенной температуре окружающего воздуха. Это связано с особенностью материала. Работы по покрытию кровли с помощью ондулина можно проводить при температуре выше минус пяти градусов. Если будет холоднее, то материал станет более жестким и ломким. Также не желательно работать, если температура окружающего воздуха более 30 градусов;
начинать работы по монтажу ондулина нужно с подветренной стороны. Листы материала достаточно легкие и обладают большой парусностью
Это может существенно осложнить работы в ветреную погоду;
укладывая ондулин у карниза крыши, обратите внимание на свес. Этот материал мягкий, поэтому делать его большим нельзя
Максимальный свес должен составлять не более 70 миллиметров;
для разметки ондулина удобно использовать цветной карандаш, контрастный по отношению к расцветке самого материала;
для резки листов применяют обычную ножовку по дереву. Чтобы материал не застревал в зубьях, полотно можно смазать маслом. Если объем работ большой, то можно применять и электрические пилы, в том числе и циркулярные;
если вы будете проводить ремонт старой крыши покрытой ондулином, то прежнюю кровлю нужно полностью удалить. Также демонтируется старый слой гидроизоляции. Только после этого можно приступать к монтажу нового кровельного материала. Это позволит листам ондулина лечь ровно, без бугров и ям. Такой монтаж обеспечит наиболее долгий срок эксплуатации;
установка ондулина облегчается тем, что материал хорошо тянется и гнется. Но нужно стараться не переусердствовать. Если листы будут слишком натянуты или изогнуты, то в этих местах материал быстро перетрется и кровля начнет протекать;
в процессе монтажа ондулина вам, скорее всего, придется передвигаться по крыше, уже покрытой кровельным материалом

Делать это нужно осторожно. Ступать следует на выпуклые поверхности, на вершину волны

Ставить ногу в углубления нежелательно, чтобы не повредить ондулин;
стоит строго соблюдать схему монтажа. Вначале укладывается нижний ряд у карниза, затем постепенно двигаемся к коньку. В этом случае, благодаря тому, что листы будут монтироваться внахлест, снизится риск появления протечки.

Соблюдая эти правила монтажа ондулина можно обеспечить для своего дома надежную и достаточно долговечную кровлю. Самое главное – это не спешить и стараться не повредить материал, как при транспортировке, так и при укладке.

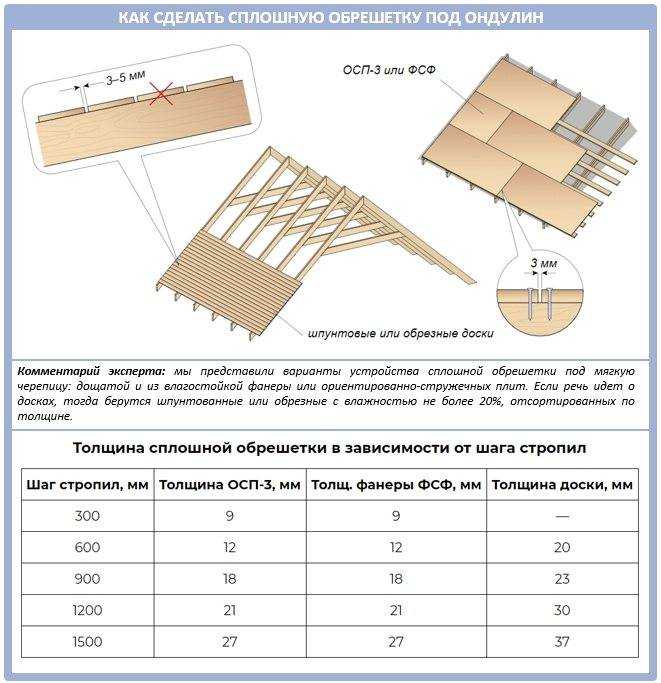

Особенности монтажа сплошной обрешетки

Монтаж сплошного основания для укладки битумного шифера не требует укладки листового материала строго встык. Плиты OSB, влагостойкая фанера, доски могут крепиться с зазором в 2-5 см. Экономия материала в этом случае может составить до 10%, что существенно при монтаже кровли большой площади.

Максимальной экономии на обустройстве обрешетки можно добиться, применяя необрезной тес. Но при этом непременным условием является отсутствие обзола – его необходимо снять при монтаже основания для укладки еврошифера.

Подготовка материала

Перед тем как приступить к монтажу, пиломатериал следует внимательно осмотреть, чтобы не допустить установку элементов с дефектами древесины или деформированных вследствие коробления.

Видео поможет разобраться в технологии монтажа обрешетки под еврошифер:

Основные этапы монтажа

Обрешетка под ондулин монтируется после укладки гидроизоляционного слоя и набивки реек контробрешетки вдоль стропильных ног. Затем выполняется обустройство свеса: монтируется карнизная доска, сечение которой должно превышать сечение элемента обрешетки. Вторая доска устанавливается строго параллельно карнизной с промежутком в 280-300 мм. Остальные доски обрешетки крепятся согласно запроектированному шагу.

В качестве крепежных элементов используются гвозди или саморезы. Если стропила ската образуют идеальную плоскость, крепить доски или бруски можно гвоздями (один гвоздь на каждый конец бруска, по два – на каждый край доски). В случае, когда требуется корректировать высоту расположения элементов обрешетки, чтобы создать настил без неровных стыков, удобнее использовать саморезы. При большой ширине ската доски приходится стыковать между собой. Если требуется соединение нескольких досок, они крепятся в шахматном порядке.

После монтажа решетки требуется проверить геометрию конструкции. Для этого с помощью шпагата замеряются диагонали ската. Если полученные значения не совпадают, необходимо исправить недочеты. На следующем этапе необходимо установить ветровые доски с торцов скатов. Ветровая доска должна быть выше обрешетки на 35-40 мм. Далее, параллельно карнизу, прибиваются коньковые доски.

Качественно выполненная обрешетка для ондулина позволяет обеспечить необходимые функциональные параметры кровли – в процессе эксплуатации конструкция будет способна выдерживать расчетные нагрузки и иметь определенный запас прочности.

Проведем устройство кровли из керамической черепицы недорого

Инструкция по строительству кровли

Порядок возведения стандартный:

После выбора угла наклона проводится расчет стропильной системы, пирога и подготавливаются материалы (включая пропитку защитными средствами).
К двум несущим стенам или монолитному армопоясу (в зависимости от материала и высоты стен) крепится мауэрлат и стропильные ноги.
В жилых домах пирог односкатной крыши делается утепленным: с нижней стороны стропил настилается пароизоляция, в межстропильном пространстве укладывается минвата, после чего стропила закрываются гидроизоляционными мембранами. По нормам пирог всегда выполняется вентилируемым.
Выполняется монтаж обрешетки и ондулина.
Выполняется подшивка свеса и монтаж дополнительных элементов. На этом этапе к карнизу прибиваются вентиляционные гребни и щипцовые элементы. Работы завершаются заложением водосточных желобов в нижней части свеса, без жесткой привязки к краям листов.

Инструменты и материалы для работы

Для возведения стропильной конструкции потребуется стандартный набор (плотничный топор и молоток, ножовка с крупными и средними зубьями, гвоздодер, плоскогубцы, шуруповерт, ключ для крепления мауэрлата и электроинструменты для распила древесины). На всех этапах работ постоянно используют уровень и разметочные инструменты. Раскрой и крепление пленочных материалов выполняют с помощью строительного ножа и степлера.

Непосредственно для монтажа ондулина подготавливаются:

Специальные крепежи с ПВХ-шляпкой, закрываемой после забивания или фирменные гвозди для ондулина с резиновыми прокладками – при крепеже к дереву; метизы с шляпкой и саморезы – при фиксации к металлу. На каждый лист еврошифера уходит не менее 20 гвоздей.
Шнур – для выравнивания листов и контроля за линией крепления.
Плотницкий молоток.
Ножовка по дереву с длиной полотна в пределах 35-40 см и средними зубьями – для раскроя листов.
Доборные элементы (гребки с продухами, щипцы, водосточные желоба, фартуки для герметизации проходных конструкций или вентиляционных окон).

Схема укладки и монтаж еврошифера

Листы укладываются в шахматном порядке, по заранее составленной схеме, учитывающей все горизонтальные и вертикальные нахлесты

Особое внимание уделяется первому листу, монтируемом в левом или правом углу ската, с подветренной стороны, с выступом за край свеса не более 50 мм. После тщательной проверки уровня последовательно крепятся нижние углы листа, верхний свободный угол, весь нижний ряд – в каждую волну, все остальные – через 1 гребень

На этом этапе укладки важно придерживаться схемы крепления, указанной в инструкции производителя, вплоть до очередности прибивания гвоздей. Гвозди вбиваются строго перпендикулярно, в верхнюю точку волны, до полного прижатия шляпки к материалу

После этого поочередно прибиваются все листы первого ряда, и лишь потом – со смещением и нахлестом – второго и последующих. Работы завершаются обустройством торцов и монтажом допэлементов.

Схема укладки ондулина на односкатную крышу выглядит так:

Гидроизоляция и пароизоляция

Потребность гидроизоляции в холодных кровлях зависит от назначения постройки, в частности, этот слой изначально закладывается при планировании утепления крыши после ввода в эксплуатацию. Лучшие результаты достигаются при использовании специализированных фирменных пленок (серия Ондутис), укладываемых с небольшим провисанием и обязательной защитой стыков (нахлест+ пайка или проклейка скотчем). Нарушения целостности полотнищ не допускаются.

При обустройстве утепленных односкатных кровель с наружной стороны изоляционную прослойку защищают супердиффузионные мембраны или ветро- и влагозащитные пленки типа Ондутис R70 Смарт или Ондутис SA115 Смарт (но не рубероид или аналогичные дешевые непроницаемые материалы). Для заложения обязательного паробарьера производитель рекомендует использовать пленки Ондутис RS.

Работы с фирменными изоляционными пленками начинаются с выбора правильной стороны монтажа, отклонения от инструкции не допускаются.

Особенности устройства обрешётки

Если производится монтаж кровли из ондулина своими руками, то важно учесть уклон поверхности. Если он не превышает десяти градусов, то следует обустроить решетку с использованием тонких досок и фанеры

Сначала к кровле фиксируются стропила, расстояние между которыми должно оказаться несколько меньше полуметра

Это позволит расположить листы на твердой опоре. При установке поперечных перекладин следует руководствоваться таким же шагом

Сначала к кровле фиксируются стропила, расстояние между которыми должно оказаться несколько меньше полуметра. Это позволит расположить листы на твердой опоре. При установке поперечных перекладин следует руководствоваться таким же шагом.

Для того чтобы обеспечить сток жидкости с поверхности, следует сделать нахлёст, ширина которого равна 200 миллиметрам. Что касается бокового нахлеста, то его ширина может быть равна одной волне. Если вами был выбран ондулин, правила монтажа непременно стоит соблюдать. При наклоне, который превышает 15 градусов, расстояние между элементами каркаса должно быть реже, этот параметр равен 600 миллиметрам. Боковой нахлест должен обладать такой же шириной. Поперечные перекладины должны фиксироваться таким образом, чтобы они располагались параллельно земле и друг к другу. Для этого можно изготовить шаблон из бруска нужной длины.

Как правильно сделать обрешетку под ондулин — особенности и советы

Для укладки кровельных материалов на стропильную систему в качестве основы используется специальный несущий каркас. Каждое покрытие имеет свои характеристики, которые и определяют нюансы его крепления. От этого зависит и технология устройства обрешетки.

Ондулин (он же еврошифер) продается в виде черепицы или волнообразных листов. В первую очередь следует отметить, что обрешетку под ондулин не следует делать массивной, так как вес 1 листа не превышает 6 кг против 25 кг у традиционного шифера.

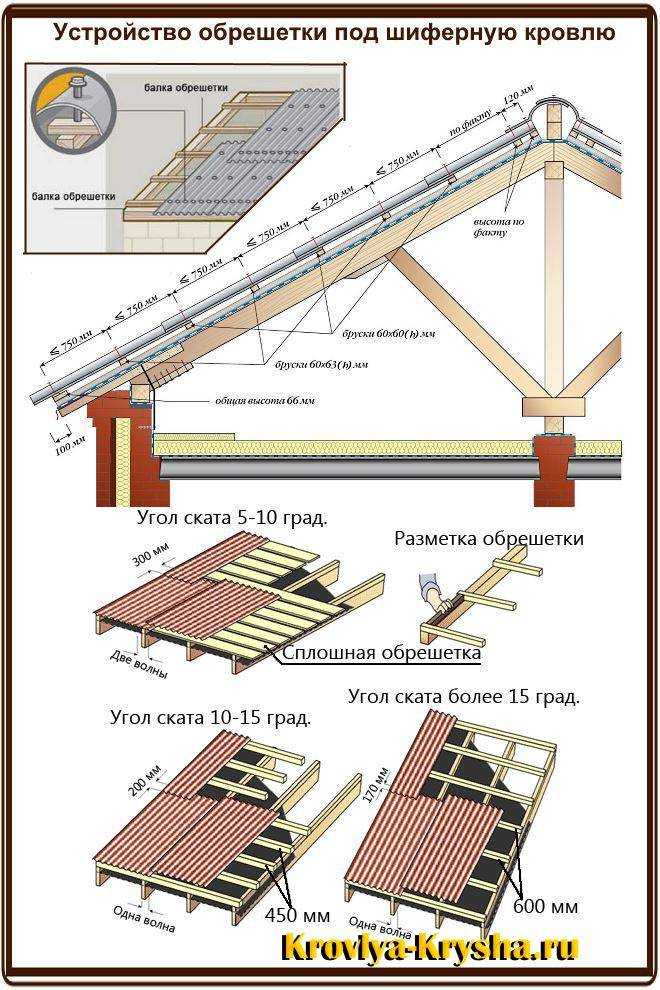

Особенности каркаса под ондулин

Его вид во многом определяется углом наклона ската крыши.

Если он менее 10 0 . В этом случае несущий каркас делается сплошным. Используются тонкие доски (20, 25 мм), плиты OSB (ориентированно-стружечные) или другой листовой материал, хотя чаще всего применяется влагостойкая фанера. Ее легче монтировать, да и стоимость этого материала невысокая.

Обустройство производится с учетом того, что листы ондулина в соседних рядах должны перекрывать друг друга не менее чем на 30 см, а в одном – на 2 волны.

Если для сплошной обрешетки используются доски, то все они укладываются параллельно коньку (карнизу). Для обеспечения качественного покрытия ондулином не следует применять необработанную древесину. Если смонтированный «щит» будет иметь неровности, это отразится не только на внешнем виде кровли, но и значительно затруднит монтаж материала покрытия. Кроме того, при определенном направлении ветра крыша будет продуваться.

Угол наклона кровли от 10 0 до 15 0 . Обрешетка делается ячеистой. Укладываются бруски 50 х 50 (можно 40 х 40; 45 х 45) с шагом 45 см. Выдерживается перекрытие в 20 см и 1 волну соответственно.

Крутизна превышает 15 0 . Шаг увеличивается до 60 см.

В качестве крепежных деталей для элементов обрешетки рекомендуются саморезы. В процессе работы, и это естественно, могут возникнуть некоторые перекосы. А так как листы ондулина имеют строгую форму, то может возникнуть необходимость переустановки отдельных элементов обрешетки. Поэтому к советам об использовании гвоздей при устройстве несущего каркаса лучше не прислушиваться.

В местах расположения конька и ендов ставятся дополнительные бруски.

Предварительно проверяется геометрия крыши. Скат должен представлять собой идеальный прямоугольник. Для этого сравнивают длину карниза и конька. Иногда целесообразно измерить диагонали плоскости. У прямоугольника их численные значения должны совпадать. Замер несложно сделать при помощи шнура.

Для монтажа ветровых досок в нижней части свеса кровли набиваются дополнительные бруски, к которым они и будут крепиться.

В некоторых источниках указывается, что на крутых скатах крыши гидроизоляционным слоем можно пренебречь. Профессионалы рекомендуют монтировать его в любом случае, независимо от угла наклона. В случае случайного повреждения даже одного листа ондулина вся влага будет проникать внутрь, что приведет к возникновению гнилостных процессов (древесина, утеплитель).

Все деревянные заготовки предварительно должны быть соответствующим образом подготовлены. Во-первых, просушены. Древесина подвержена усушке, и чем больше в ней процентное содержание влаги, тем больше заготовки изменят свою форму. Деформация несущего каркаса отразится и на материале кровельного покрытия. Если она будет достаточной, то ондулин начнет изгибать и ломать. О герметичности такой крыши говорить не приходится.

Во-вторых, качественно обработаны (пропитаны) составами, предохраняющими от гниения, образования плесени, грибков, поражения жучками-древоточцами, а также от воспламенения. В продаже имеется много антипиренов и антисептиков, и экономить на них не следует. Гораздо дороже обойдется замена прогнившего «дерева», так как придется делать частичную разборку крыши.

При использовании данного материала необходимо позаботиться о качественной вентиляции под кровлей. Это не только элементы контробрешетки, но вытяжные (и втяжные) отверстия, вентиляционные окна и тому подобное.

Сравнение ондулина с другими покрытиями

Обычно ондулин сопоставляют с металлической черепицей, поскольку эти материалы немного похожи внешне.

Металлочерепица (слева) и ондулин (справа) очень похожи, однако, зная их характеристики, перепутать эти материалы невозможно

Таблица: сопоставление ондулина c металлочерепицей

Критерий для сравнения	Материал
Ондулин	Металлочерепица
Монтаж (что легче закреплять на кровле)	Лёгкий, поскольку материал очень эластичный, без труда режется и принимает любую форму. Можно работать в одиночку, используя всего лишь молоток, рулетку и ножовку.	Тяжёлый, невозможен без опыта, так как в этом деле требуются навыки работы со специальными инструментами и точные замеры.
Основание под кровельное покрытие	Довольно частый шаг обрешётки, что связано с незначительной жёсткостью материала.	Относительно редкий шаг обрешётки, ведь металл — это прочный материал.
Прочность	Из-за картона в своём составе требует аккуратной эксплуатации. Это значит, что подъём на кровлю категорически запрещён в жару и мороз.	На крышу из этого материала можно забираться в любое время года без опасения сломать или продавить покрытие.
Срок службы	Не портится под влиянием воды в течение 15 лет, но гораздо быстрее начинает страдать от ультрафиолета. По факту может служить порядка 30 лет.	Стойка к коррозии и поэтому выполняет свои функции минимум 10 лет, а максимум — 15. Правда, после трёх лет эксплуатации этот материал начинает терять цвет.
Огнестойкость	Горючий материал, что объясняется наличием картона в его составе. Выдерживает температуру до 110°.	Не боится огня, способна выдержать температуру до 130°.
Шумоизоляция	Благодаря мягкости поглощает все шумы, не исключая стука града. Поэтому идеально подходит для тех, кто обустраивает под крышей спальню.	Металл «тихим» не бывает, он прекрасно передаёт звуки. Под металлической крышей шумы станут более глухими, если будет устроена хорошая теплоизоляция.
Заснеженность	На шершавой поверхности материала снега задерживается мало.	На скользкой поверхности металла снег скапливается большим пластом и скатывается с крыши огромной лавиной.
Внешний вид	Небогатая цветовая гамма. Обычные волнистые листы.	Разнообразие расцветок. Оформление может быть как классическим, так и оригинальным.
Стоимость	От 200 рублей за квадратный метр плюс комплектующие за 250–280 рублей. Гвозди обычно идут в комплекте с материалом.	От 190 рублей за квадратный метр плюс комплектующие за 100–300 рублей. Крепежи покупаются отдельно.

После подробного рассмотрения ондулина можно сделать вывод, что материал предпочтительнее всего подходит для небольших строений. Еврошифер, без сомнения, понравится тому, кто жаждет тишины и оригинальности.

Кровля деревянного навеса

Полезные советы по монтажу кровли:

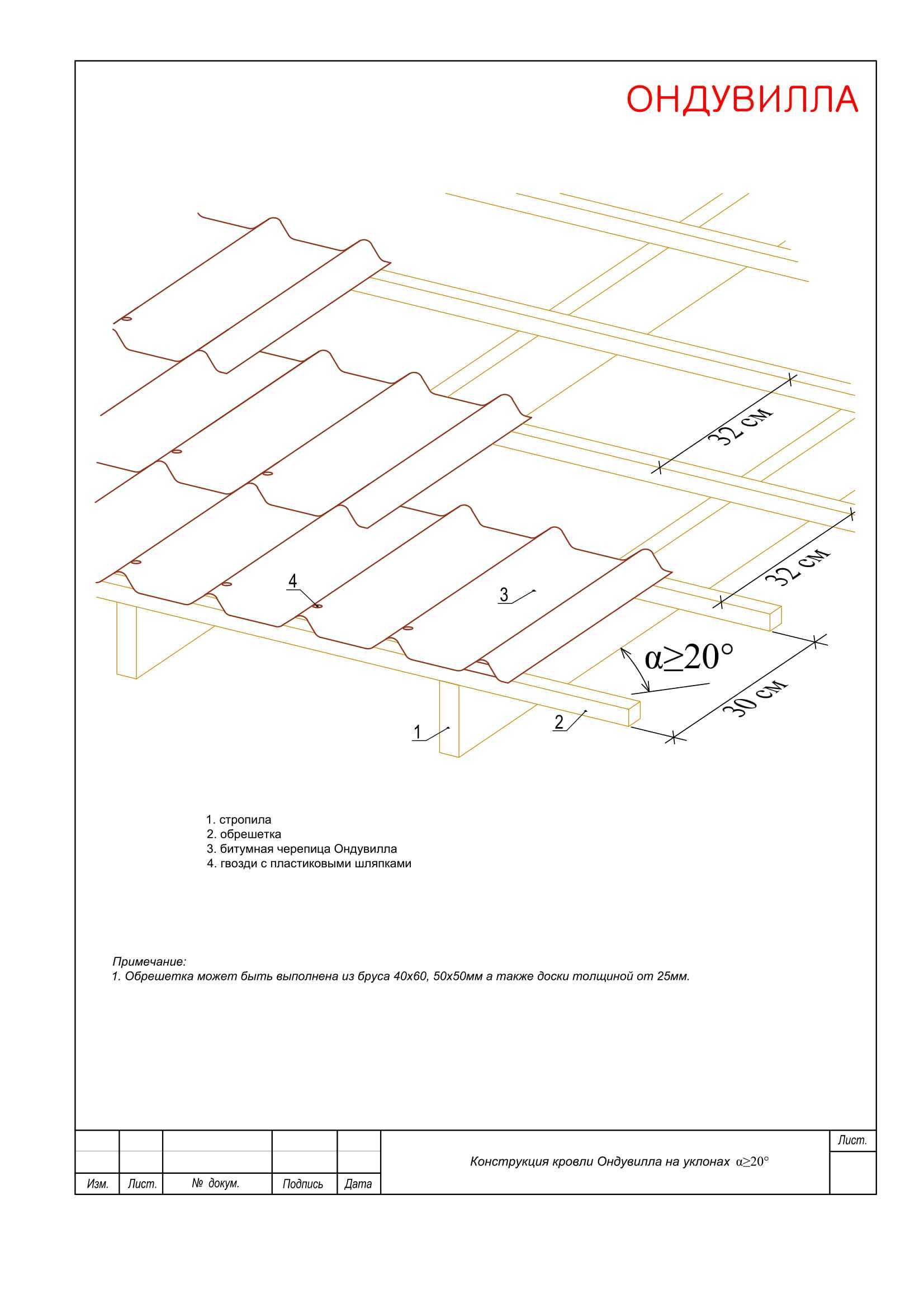

Битумные материалы Ондулин и Ондувилла отлично подходят для обустройства навесов. Они удобны в транспортировке — листы можно привезти даже в багажнике легкового автомобиля. Небольшой вес кровельного покрытия значительно упрощает монтаж — все работы можно провести в одни руки. Готовая кровля не выгорает, не шумит, не портится от влаги и перепадов температуры.

Вид обрешетки зависит от выбранного кровельного покрытия. О нюансах ее обустройства можно прочитать здесь: В каких случаях сплошная обрешетка под Ондулин обязательна и Монтаж обрешетки для гибкой черепицы.

Достоинства и недостатки

Как и любой другой, созданный человеком, материал, ондулин имеет свои плюсы и минусы.

Достоинства ондулина:

высокая стойкость к воздействию химии – щелочи, кислоты не причинят вреда кровле;
отличная водоотталкивающая способность, сохраняющаяся в течение всего срока эксплуатации;
гибкость материала – ондулин легко гнется;
удобство резания – он легко пилится обычной ножовкой по дереву;
легкость монтажа – ондулин удобно крыть по волнам, поэтому особая подгонка листов не требуется;
небольшой вес – благодаря легкому весу, материал несложно транспортировать, его легко поднять на крышу;
высокая экологическая безопасность – ондулин не содержит вредный для человека асбест.

Помимо достоинств, имеет ондулин и свои недостатки. Их немного, и часть из них является следствием неправильного монтажа или некачественного изготовления.

Минусы ондулина:

прочность – отнесение этой характеристики к минусам весьма спорно, потому, что собственная прочность материала довольно высока, а прочность кровли из него, на 99% зависит от качества изготовления стропильной системы и обрешетки;
высокая горючесть – здесь вариантов нет, материал создан из горючих составляющих, но тут работает принцип выбора из двух зол – купить дорогое, но негорючее покрытие или обойтись недорогим ондулином;
срок службы – характеристика напрямую зависит от качества самого ондулина (подделка рассыпается быстро) и технологии монтажа кровли;
потеря цвета – также зависит от качества самого материала – подделка выгорает быстро, оригинал держится намного дольше;
биологическая стойкость – несмотря на заверения заводских специалистов, в плохо освещенном месте (например, там, где рядом с домом растет дерево и его крона закрывает часть крыши), ондулин может «зацвести» за 2-3 года.
