Монтаж мансардных окон velux

Установка откосов к мансардному окну Velux

• Завершающий этап установки окна Velux – монтаж внутренних откосов, обеспечивающих эстетический внешний вид окон и хорошо смотрятся в любом интерьере. Они влияют на уровень освещения и регулируют циркуляцию воздуха.
• Чтоб предотвратить появление конденсата используют пароизоляционный фартук, надежно защищающий откосы от влияния пара. Он применяется во всех видах покрытия кровли.
• Фартук крепится к раме с помощью герметика, после фиксируется саморезами. Чтоб обеспечить герметизацию откосов после их утепления, края фартука приклеивают скотчем из комплекта.

Благодаря шаблону измеряется наклон кровли и проверяется нужное расположение горизонтальных откосов. Кругооборот теплого воздуха будет лучшим, если верхний откос будет параллельный к полу, а нижний – перпендикулярно.

Собранный откос защелкивается на установленных кронштейнах. При надобности они с легкостью снимаются без разбора.

Установка откосов к мансардному окну Velux

Подготовка к монтажу откосов

Третий комплект сборочных единиц – это откосы.

Это планки, предназначенные для обрамления окон изнутри – образования расширяющегося раструба от окна внутрь комнаты.

Используются откосы LSC глубиной 40 см и LSD глубиной 50 см. Кроме того, есть откосы серий LLC, LVI для некоторых специальных типов окон – карнизных и т.п.

К откосам LSC и LSD прилагается шаблон и стусло.

Так производится установка откосов

Шаблон позволяет, не прибегая к замерам, определить угол наклона крыши и выбрать правильное расположение верхнего и нижнего откосов. Считается, что для лучшей циркуляции теплого воздуха верхний откос должен идти параллельно полу, нижний – перпендикулярно.

Стусло помогает без замеров и разметки опилить откосы под нужным углом.

Кроме того, в комплект входит пароизоляционная плёнка BBX 0000, скотч и бутиловый герметик.

После утепления гнезда под откосы плёнка накладывается на утеплитель и приклеивается герметиком к окну.

Монтаж откосов в сборке

Скотч служит для соединения плёнки с пароизоляцией кровли.

Все четыре откоса собираются как отдельная сборочная единица, «защёлкиваются» на замки и вставляются в гнездо до смыкания с рамой окна. Промежуток между откосами и стеной закрывается наличниками.

Выше схематично описан наиболее простой вариант установки мансардных окон «Велюкс». Есть и более сложные варианты. Например, комбинированного монтажа сразу нескольких мансардных окон: в ряд или друг над другом. Также – монтажа мансардных окон «Велюкс» на крыши с криволинейной формой и тому подобных случаев.

Порядок монтажа

1. Если крыша уже готова, в ней нужно вырезать проем для оконной коробки. Проем делают по срезу стропил: между краем и коробкой оставляют такой же зазор, как между коробкой и стропилом. Так обрезают все материалы за исключением гидроизолирующего слоя : нужно оставить лишние 20-25 сантиметров пленки для нахлеста.

2. Если потолок изнутри обшит гипсокартоном или вагонкой, определить местоположение проема будет сложно. Рекомендуется иметь на руках схему размещения стропил, иначе придется демонтировать часть панелей. Перед тем как вырезать в гипсокартоне по контуру весь проем, следует сделать несколько сквозных отверстий, чтобы снять напряжение .

3. Сверху и снизу проема прибивают к стропильным ногам поперечные бруски. Их монтаж обязателен, если для установки окна потребовалось удалить участок стропила. Если нет – бруски все равно рекомендуется прибить: так окно будет держаться крепче.

4. Поверх готового проема под небольшим уклоном ставят дренажную трубку/желоб для отвода конденсата, крепят к обрешетке. Длина желоба равна ширине проема. Уклон необходим для того, чтобы вода не застаивалась, а самопроизвольно стекала в вентзазор кровли.

5. Извлекают из окна створку. Если окно глухое, вынимают стеклопакет.

6. Крепят коробку к стропилам и поперечным брускам кронштейнами-уголками. Одна полка привинчивается саморезами к деревянному элементу, вторая – к оконной раме. Нижний край крепят плотно, на верхнем шурупы до конца не затягивают.

7. Регулируют конструкцию по уровню. Серьезные перекосы выправляют пластиковыми уголками. Рекомендуется вернуть на место створку, чтобы убедиться в корректном прилегании. После регулировки створку опять снимают и затягивают крепеж.

8. Укладывают вокруг окна гидроизоляцию и утеплитель. Края гидроизолирующего фартука заводят с одной стороны под гидроизолирующий слой самой кровли, с другой – под желоб для конденсата. Края гидроизоляции крыши фиксируют к раме. Крепление – оцинкованными гвоздями.

9. Закрывают монтажные швы планками оклада из комплекта окна. Сначала ставят нижнюю деталь, потом остальные. Все планки нужно завести под эластичный уплотнитель.

10. Изнутри щели по периметру рамы заделывают теплоизолирующим или уплотнительным материалом, укладывают пароизоляцию и обрабатывают откосы. Нижний откос должен быть горизонтальным, верхний – вертикальным.

11. Возвращают на место створку.

Можно немного изменить последовательность монтажа: сначала обшить проем теплоизоляционным материалом, а потом установить раму. Полосы утеплителя крепят к стропилам и брускам степлером.

Установка мансардных окон на мягкую кровлю – дело энергоемкое и требующее высокой точности.

Некачественный монтаж наклонного окна на крыше приведет к тому, что мансарду будет постоянно заливать дождем, под кровельным покрытием начнет скапливаться конденсат, дождевая и снеговая влага. Все это ускорит износ крыши и всего дома.

Обращайтесь к нам в СТМ-Строй: наш опыт кровельных работ больше пятнадцати лет, мы установим для вас мансардные окна быстро, недорого и с полным соблюдением технологии.

просмотров

Закрепление и регулировка окна

Важно отрегулировать расположение окна для обеспечения плотного прилегания рамы к коробке, а также для достижения оптимальных функциональных качеств. Начинайте с подгонки нижней части коробки окна к нижней обрешетке, которая должна быть выставлена по уровню

Начинайте с подгонки нижней части коробки окна к нижней обрешетке, которая должна быть выставлена по уровню.

Отрегулируйте расстояние между оконной коробкой и поворотной рамой, чтобы обеспечить равномерные зазоры по бокам.

Нижняя часть коробки и нижняя часть поворотной рамы должны быть параллельны друг другу. Если из-за непараллельного положения стропил коробка повернется, подгоните ее, используя прилагаемый в комплекте клин в соответствии с руководством по установке.

Выставив окно в нужном положении закрепите его, как описано в инструкции по установке.

Установка внешнего короба

После того, как будут вырезаны оконные проемы, необходимо приступать к установке внешнего короба. Для этого по всему периметру нужно проложить полосы нарезанного пеноизола – теплоизоляционного материала, который крепится с помощью двухсторонней клейкой ленты и скрепок.

После этого вставить в подготовленный проем окно, предварительно освобожденное от створок. Закрепив фиксаторами раму, следует проверить ее горизонтальное и вертикальное расположение, а затем нужно вставить в нее створку, чтобы удостовериться в работоспособности конструкции. При отсутствии дефектов раму следует надежно закрепить с помощью саморезов.

Гарантийные сроки

Velux устанавливает отдельные сроки гарантии для разных видов продукции и условий монтажа. Гарантия начинает действовать с момента покупки. При отсутствии документов, подтверждающих покупку, гарантия действует с момента производства изделия.

Расширенная гарантия. При использовании комплекта BDX для монтажа окон, окладов и других изделий действует расширенная гарантия сроком 10 лет.
Стандартная гарантия. Срок — 5 лет. Распространяется на все основные изделия: стеклопакеты, рамы, профили, оклады, световые туннели и т.п.
Стандартная гарантия на лестницы. Для чердачных лестниц Velta предусмотрена стандартная гарантия сроком 3 года.
Гарантийный срок на электрику и аксессуары составляет 1 год.

Инструкция по монтажу

Система поставляется покупателю в полном комплекте: в него включается оклад, откосы, тепло- и гидроизоляция, а также подробная инструкция по установке мансардного окна Velux. Она позволит наглядно представить пошаговый процесс крепления коробки к кровле. Работа предполагает следующие этапы:

Наличие гидроизоляции при правильном проведении работ позволяет сделать пространство мансарды полностью изолированным от уличной влаги: наклонная рама будет совершенно герметичной.

После вышеперечисленных работ вокруг оконного блока восстанавливается кровельное покрытие, и он приобретает эстетичный вид. Оклад скрывает крепёжные элементы, снаружи они будут незаметными. Готовая конструкция смотрится красиво и аккуратно, а сам монтаж по инструкции занимает немного времени.

Установка мансардных окон Velux

Для правильной установки мансардного окна проем в крыше должен быть больше габаритов окна на 45-50 мм по высоте и на 30-40 мм по ширине.

Монтажные работы

Если вы устанавливаете окно изнутри мансарды, то необходимо вынуть из рамы окна створку со стеклопакетом. Если ведете установку с крыши, то это не обязательно.

Окно поставляется со специальными крепежными пластинами, часто также именуемыми «кляммерами». Ими окантовывают углы оконной коробки и привинчивают шурупами. Своими горизонтальными полками пластины ложатся на стропила и привинчиваются шурупами.

Хорошо видны крепежные пластины

При больших габаритах окна (1400 мм и более) он комплектуется также центральными кронштейнами для фиксации к поперечным брусьям, установленным у нижнего и верхнего краёв оконной коробки.

Промежутки между окном и деталями кровли следует заполнять замазкой только на битумной основе: на силиконовой – нельзя.

Оклад мансардного окна Velux – служит для соединения окна с кровлей. Представляет из себя алюминиевую раму, наружный профиль которой состоит из системы желобков для стока воды.

Бывает двух типов:

EDW 1000 — для профилированных кровель,
EDS 0000 — для гладких кровель.

Тепло- и гидроизоляция мансардного окна «Велюкс»

• Три степени защиты по контуру имеют мансардные окна, что позволяет эффективно сохранить тепло.
• По периметру обрешетки вставляют теплоизоляционный контур, сделанный из вспененного полиэтилена. Он устраняет возможное продувание и появление конденсата. Детали контура соединяются между собой, защелкивая кляммеры.
• Гидроизоляционный фартук – это дополнительная защита от протечек. Он крепится скобками к обрешетке и раме. Изготавливается такой фартук из специального материала, который плотно прилегает к разным обрешеткам, таким образом, надежно соединяя мансардное окно с подкровельным гидроизоляционным покрытием.

Усиленный дренажный жёлоб размещается над проёмом. Он отводит возникший конденсат в пространстве под кровлей.

Мансардные окна Velux: стоимость установки

Стоимость установки мансардного окна Велюкс зависит от нескольких факторов, среди которых:

• площадь помещения;
• тип кровли;
• количество устанавливаемых окон;
• перечень выполняемых работ;
• сложность работ.

Цена установки мансардного окна Velux считается вполне доступной и составляет всего 400 рублей за установку одного окна, независимо от вида кровли — двухскатной, вальмовой или сложной. Расчет полной стоимости работ можно доверить только специалисту, который учтет площадь кровли, ее конфигурацию и количество устанавливаемых окон.

Мансардные окна Velux поставляются потребителю вместе с окладом, тепло- и гидроизоляцией, откосами. Вместе с этими сборочными единицами предоставляется и инструкция, которая подробно разъясняет, как установить мансардное окно Velux. Следовать инструкции обязательно в целях обеспечения долговечной и беспроблемной эксплуатации окна. Задача данной статьи пояснить основные положения этой инструкции.

Преимущества

Компания-производитель существует с 1941 года, и за этот большой срок она стала одним из мировых лидеров в производстве оконных конструкций различного типа. Продукция прошла проверку в российских условиях: изделия этой марки испытывались при температуре ниже –50 градусов, после чего были официально признаны морозоустойчивыми.

Одно из преимуществ этой фирмы – широкий ассортимент продукции. Она предлагает следующие классы окон для мансарды:

• GZL «Эконом» – базовый вариант с системой открывания по центральной оси. Изготовлен из плотной клеёной древесины, снабжённой лаковым покрытием. Обладает специальным моющим фильтром, предусмотрена удобная вентиляция.
• GGL «Классика» – самый распространённый вариант, который может быть дополнительно укомплектован электроприводом. Это окно также открывается по центральной оси и снабжено моющим фильтром. Рама защищена трёхслойным лаковым покрытием, поэтому служить может очень долго.
• GGL Integra – «умное окно». Оно оснащено электроприводом, на неё можно дополнительно смонтировать датчик дождя и рольшторы.
• GGU «Влагостойкое окно» – блок повышенной защищённости от проникновения влаги, рама обработана белым полиуретаном. Для вентиляции использована система клапан – форточка, поставлен дополнительный моющий фильтр.
• GPL – конструкция с двойной системой открывания. Оно может открываться по центру или снизу вверх до наклона в 45 градусов.

Срок службы каждого оконного блока превышает 20 лет, они изначально рассчитаны на длительное постоянное использование. Верхнее расположение ручки делает их безопасными для детей.

Несмотря на подробную инструкцию, самостоятельный монтаж – это всегда риск. Малейшая неточность может привести к недостаткам в работе, поэтому, если вы хоть немного сомневаетесь в своих силах, лучше обратиться к профессиональным мастерам. Продукция этой марки стоит недёшево, поэтому и рисковать крайне нежелательно.

Видео: Установка и монтаж мансардных окон Velux | Велюкс / Kroi.ru

Установка мансардных окон Велюкс не потребует много времени, справиться можно самостоятельно, без привлечения специалистов. Для защиты помещений мансарды от протечек рекомендуется поставить гидроизоляционный комплект Велюкс BDX, он должен герметично соединяться с окном. Если оно располагается в жилом пространстве, то следует приобретать триплекс – стекло, снабжённое защитной ламинированной плёнкой. Она позволит избежать падения осколков вниз, даже если стекло по каким-то причинам разобьётся.

Инструкция по монтажу

Система поставляется покупателю в полном комплекте: в него включается оклад, откосы, тепло- и гидроизоляция, а также подробная инструкция по установке мансардного окна Velux. Она позволит наглядно представить пошаговый процесс крепления коробки к кровле. Работа предполагает следующие этапы:

Инструкция по монтажу

Система поставляется покупателю в полном комплекте: в него включается оклад, откосы, тепло- и гидроизоляция, а также подробная инструкция по установке мансардного окна Velux. Она позволит наглядно представить пошаговый процесс крепления коробки к кровле. Работа предполагает следующие этапы:

1. Подготовка проёма в крыше. Разбирается кровельный материал, снимается часть обрешётки. При этом проём должен быть больше, чем размер рамы, по ширине приблизительно на 45–50 мм и по высоте на 40 мм, это необходимо для монтажа теплоизоляционного и гидроизоляционного слоя. Расстояние между стропилами и коробкой – 30 мм с каждой стороны.

Из оконного блока вынимается створка со стеклопакетом, эту работу можно не делать, если он устанавливается с внутренней стороны. В комплект при поставке включены специальные крепёжные пластины, которые называют кляммеры. Их прикрепляют к коробке по инструкции и привинчивают при помощи шурупов.
С помощью строительного уровня выставляют нижнюю часть окна, её прикрепляют при помощи шурупов. После этого прикручиваются шурупы верхней части. Завинчивать их до упора не надо, так как в дальнейшем их потребуется регулировать.
После этого проводится регулировка зазоров между рамой и коробкой. Нужно убедиться, что они одинаковы со всех сторон: это позволит без проблем провести работы по гидроизоляции. Рама должна хорошо закрываться по всей ширине. Для её выравнивания необходимо использовать пластиковые клинья, включённые в комплект.
Когда рама полностью поставлена и выровнена, переходят к изоляционным работам. Для изоляции используется пергамин: он огибает оконную коробку по периметру.

Чтобы соединение было более плотным, в местах примыкания он должен быть слегка приподнят

В тех местах, где гидроизоляция кровли прилегает к гидроизоляции окна, она должна располагаться внахлёст минимум на 200 мм, это важно, так как позволит защитить крышу от протечек.

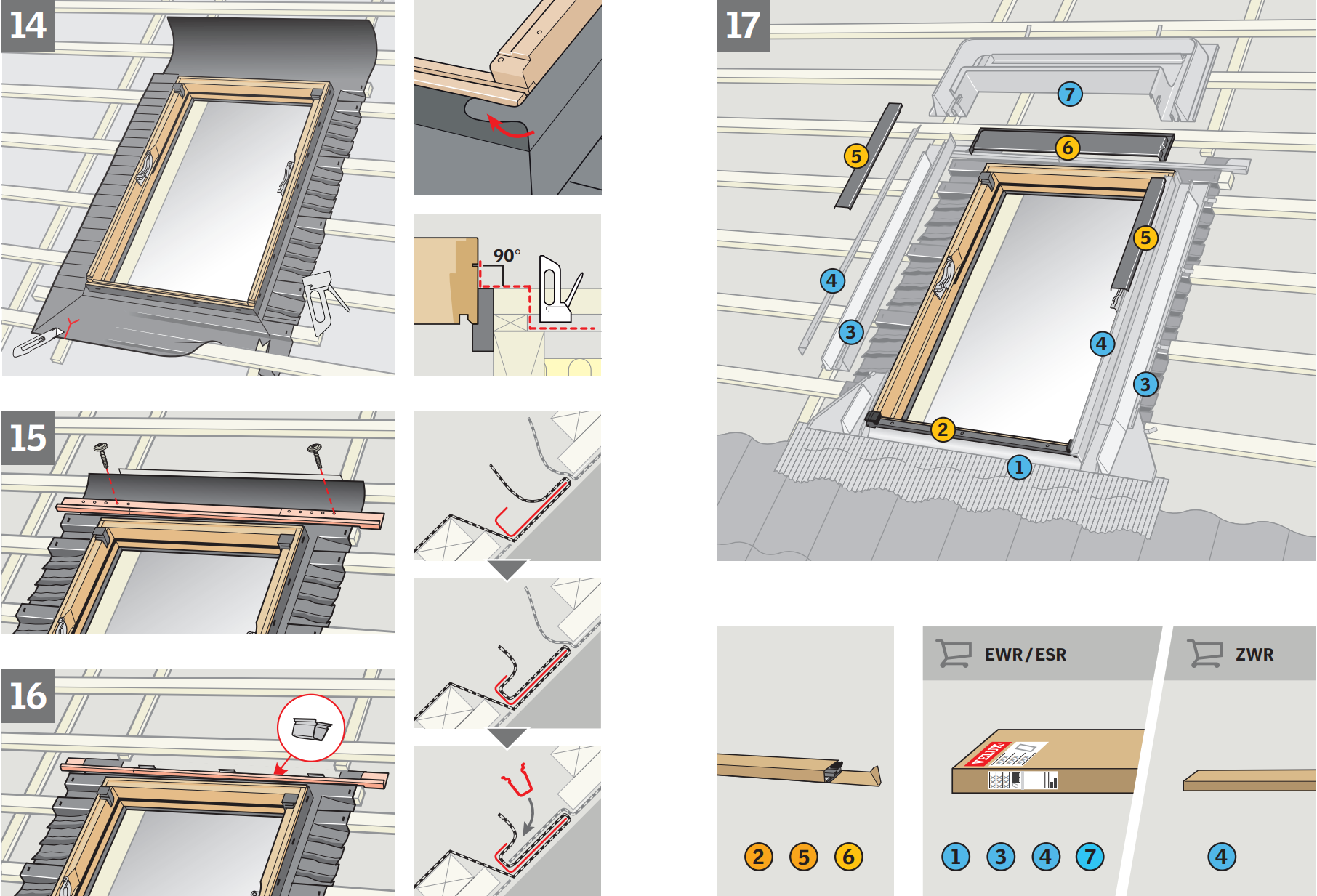

После этого устанавливают оклад. Он извлекается из коробки и устанавливается поэтапно: сначала ставится его нижняя часть, она закрывается накладкой, которая привинчивается шурупами. После этого устанавливаются и прикрепляются боковые части оклада, и только потом – верхняя. Она крепится к коробке шурупами, а к обрешётке кровли – кляммерами.
Кровельный материал подводится вплотную к окладу и соединяется с ним. Для укладки кровли на оклад можно применять материалы исключительно на битумной, а не на силиконовой основе.
Рама устанавливается на место, если её вынимали, после этого работу следует считать законченной. Поворотный шарнир снабжён кнопкой-фиксатором, который будет удерживать её в нормальном положении и не допустит самостоятельного открывания.

Наличие гидроизоляции при правильном проведении работ позволяет сделать пространство мансарды полностью изолированным от уличной влаги: наклонная рама будет совершенно герметичной.

После вышеперечисленных работ вокруг оконного блока восстанавливается кровельное покрытие, и он приобретает эстетичный вид. Оклад скрывает крепёжные элементы, снаружи они будут незаметными. Готовая конструкция смотрится красиво и аккуратно, а сам монтаж по инструкции занимает немного времени.

Чем привлекают изделия Велюкс

• Примечательно использование в производстве высококачественного массива особо прочной плотной сосны – северной. Для рам и коробок используют клееный брус, пропитанный антисептиком. Готовые изделия дополнительно защищены, нанесенным на поверхность рам монолитным полиуретаном либо специальным лаком.
• Монтаж допускается на кровлях, имеющих уклон больше 15⁰. Их устанавливают глубже, чем аналоги от других производителей, почти вровень с кровельным покрытием. Таким образом, узлы примыкания получаются намного теплее, поскольку в данном случае оконную коробку намного проще утеплить.
• Главная особенность всех окон в уникальном вентиляционном устройстве, которым они оснащены. К примеру, в конструкциях моделей GGL или GGU совмещены ручка открывания и особый клапан-форточка, предназначенный для вентиляции. На всех из них предусмотрен съемный фильтр – отличная защита от проникновения насекомых или пыли.

• Для остекления датская компания использует энергосберегающие стеклопакеты, изготовленные по инновационной технологии, получившим название «теплый периметр». В подобных конструкциях разделительная планка из алюминия заменена на тонкостенную стальную. Подобная замена приводит к отсутствию конденсата вдоль периметра стеклопакета, что, в свою очередь, повышает эксплуатационные характеристики окон.
• Стеклопакеты Velux заполнены аргоном, а для герметизации вместо бутилового герметика используют силикон.
• Они имеют трехуровневое уплотнение по контуру, что позволяет исключить сквозняки и повышает теплосберегающие качества. Они были протестированы при температуре порядка минус 55⁰ и по результатам испытаний были признаны морозостойкими. Вот почему они рекомендованы к использованию даже в самых холодных регионах России.
• Современный дизайн, эргономичные формы, а также надежность, экологичность и высокое качество, подтвержденные соответствующими сертификатами.

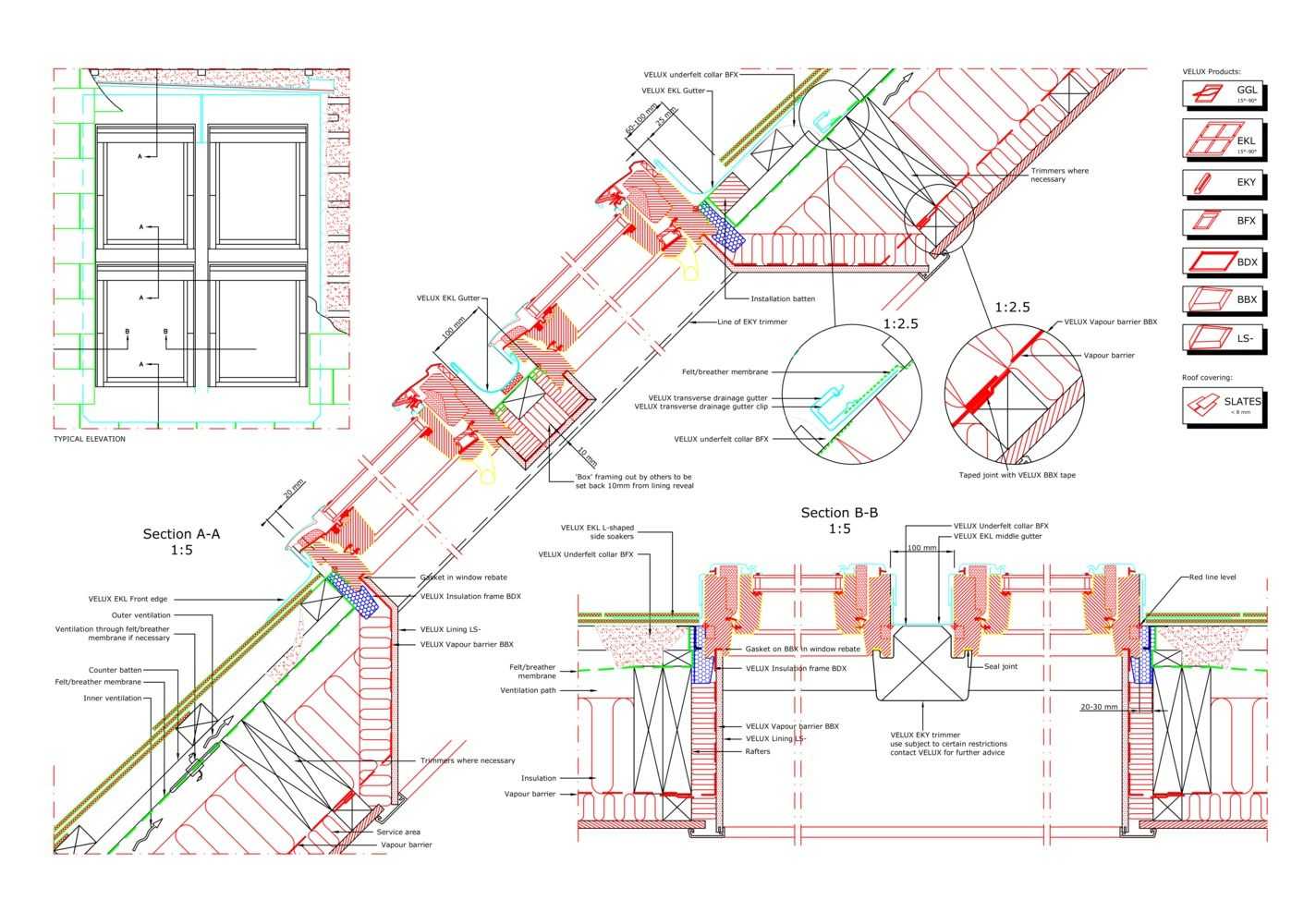

Схема и выбор модели установки мансардного окна в мягкую кровлю

При выборе модели и определении нужного количества окон исходят из расчета 1 метр квадратный светопрозрачной конструкции на десять квадратов площади чердака. Рекомендуется заранее составить схему размещения окон.

для крутых крыш окно устанавливают так, чтобы его нижний срез располагался на высоте от одного метра до 1,4;

если уклон в пределах двадцати градусов, можно поместить окно выше – освещенность будет лучше;

минимальная высота установки – 80 сантиметров, максимальная – метр девяносто.

На высоту также влияет конструкция самого блока. Точнее, расположение ручки:

• если ручка сверху, окно ставят не более чем в 1,1 м от пола;
• если посередине – 1,2-1,4 метра;
• при нижнем положении ручки, если в доме есть дети, нельзя ставить окно низко. Не меньше 1,3 метра.

Окно устанавливают между стропильными ногами. Ширину модели подбирают так, чтобы между рамой и стропилами с обеих сторон оставалось около двух сантиметров. По периметру рамы будет располагаться утеплитель , ширина зазоров между коробкой и стропилами зависит от его толщины .
