Трехкамерный стеклопакет

Плюсы и минусы

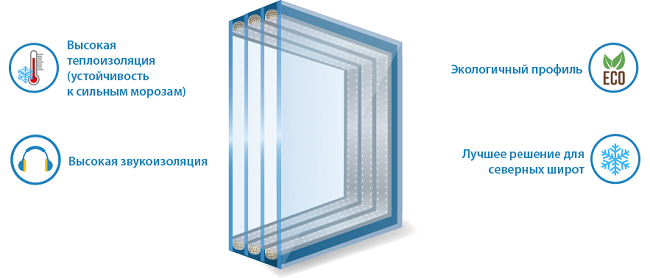

Положительные качества трехкамерных стеклопакетов:

• Существенное увеличение термоизоляционных характеристик оконной конструкции (вплоть до 40% в сравнении с двухкамерными аналогами);
• Хорошие шумоизоляционные показатели в диапазоне высоких звуковых частот (низкие частоты, такие как шум от проезжающего поезда, поглощаются заметно хуже);
• Низкая вероятность появления конденсата на внутренних элементах стеклопакета.

Отрицательные качества:

• При несоблюдении правил эксплуатации возможно частичное разрушение стеклопакета в следствие воздействия на него стрессовых климатических нагрузок;
• На данный момент отсутствуют технологии для изготовления трехкамерных изделий крупных размеров;
• В сравнении с качественными двухкамерными стеклопакетами, обладающими схожими термоизоляционными и шумопоглощающими характеристиками, трехкамерные стоят значительно дороже (на 30%-50%);
• В случае установки внутрь стеклопакета энергосберегающего стекла возможно его частичное разрушение в следствие термошока;
• Качественные трехкамерные изделия отличаются существенной толщиной (до 60 мм), что требует применения соответствующей профильной системы, стоимость которой заметно выше аналогичной для двухкамерной или однокамерной продукции.
• Вес трехкамерного стеклопакета, в зависимости от используемого стекла, почти на треть больше (до 10 кг на квадратный метр площади) в сравнении с двухкамерными аналогами;
• Четыре стекла, часть которых покрыта энергосберегающей пленкой, поглощают более 12% внешнего солнечного света, что делает трехкамерные стеклопакет достаточно темными.

Где лучше устанавливать однокамерные стеклопакеты

Зачастую проблемы с потерей тепла и высоким уровнем шума в комнате связаны с неправильным выбором стеклопакетов. Желание сэкономить пару тысяч рублей на более дешевом варианте может сыграть злую шутку: придется переплачивать за переустановку почти новых окон.

К тому же, во многих крупных городах государственные комиссии запрещают установку однокамерных стеклопакетов, так как по СНиПу тепловые характеристики таких окон не подходят для средней полосы и, тем более, для северных регионов. В каких же случаях установка однокамерного стеклопакета будет оправдана?

Остекление балконов и лоджий

Если вы не планируете утеплять это помещение и делать его жилой частью квартиры, переплачивать за термоустойчивые стеклопакеты нецелесообразно. К тому же, легкая конструкция таких окон нисколько не повредит навесному балкону;

Установка балконного блока

Если ваш балкон остеклен, пусть даже обычными деревянными рамами, вам уже не понадобится ставить межбалконные дверь и окно с двойными стеклопакетами. Пространство балкона будет служить в качестве второй камеры, так что температура в помещении будет оставаться той же;

Остекление летнего дома

Остекление террасы в доме

Причины, по которым лучше установить однокамерные пластиковые окна на террасе, те же, что и в случае с остеклением летнего дома.

Установка окон в южных регионах

Переплачивать за ненужные плюсы и дополнительные характеристики не имеет смысла, если средняя температура в вашем регионе в холодное время года не опускается ниже -10 градусов Цельсия.

Что такое пятикамерный профиль

Фото: пятикамерный профиль в разрезе

Пятикамерные окна – лучший представитель металлопластиковых конструкций, так как они обладают самыми высокими техническими параметрами по сравнению с другими аналогами.

Камеры в конструкции металлопластикового окна – это полые секции, заполненные воздухом, который предохраняет помещение от низких температур и различных шумов.

В отличие от аналогов с меньшим количеством камер, в такой конструкции металлическое армирование внутри профиля располагается дальше от мест крепления петель, что перекрывает путь для потока холодного воздуха в самых уязвимых местах окна.

Трехкамерный профиль или пятикамерный Вот в чем

Трехкамерный профиль или пятикамерный? Вот в чем вопрос

Очень многие покупатели новых ПВХ окон помимо всего прочего предъявляют высокие требования к их теплотехническим характеристикам, на что, как правило, следует наиболее частый ответ: «Берите пятикамерный профиль с трехкамерными обычными или двухкамерными энергосберегающими стеклопакетами».

И если со стеклопакетами все просто, чем больше камер, тем лучше их теплотехнические характеристики, то сравнив трехкамерный оконный профиль и пятикамерный мы не увидим заметной разницы в коэффициенте теплопроводности. В чем же причина?

На рисунках ниже представлены образцы обычного трехкамерного профиля (слева), обычного пятикамерного профиля (по центру) и энергосберегающего шестикамерного профиля (справа). Синими линиями мы обозначили линии разреза профиля рамы и профиля створки, красными линиями — линию разреза в плоскости соединения рамы со створкой.

Трехкамерный профиль — количество камер в разрезе синих линий — три, количество камер в разрезе красной линии — три.

Пятикамерный профиль — количество камер в разрезе синих линий — пять, количество камер в разрезе красной линии — те же три, это говорит о том, что плоскость соединения рамы со створкой перечеркивает преимущество пяти камер и сводит коэффициент теплопроводности на уровень трехкамерного профиля.

Шестикамерный профиль — количество камер в разрезе синих линий — шесть, количество камер в разрезе красной линии — шесть, здесь мы видим сложную конструкцию профиля, которая обеспечивает улучшенные теплотехнические характеристики в любой плоскости.

Резюме. Разница между трехкамерным и пятикамерным профилем в жесткости конструкции, т.е для большинства стандартных конструкций достаточно трехкамерного профиля, для габаритных конструкций (остекление балконов, веранд и т.п.) имеет смысл применять пятикамерный профиль.

Если же вы заинтересованы в покупке полноценных энергосберегающих окон, то ваш выбор это шестикамерные или более профиля специальной конструкции. Исключение — глухие окна из пятикамерного профиля, поскольку в таких окнах присутствует только основная пятикамерная рама, то и коэффициент теплопроводности будет на высоте.

Дополнительные характеристики

Оконный пятикамерный профиль может иметь и дополнительные особенности. Сюда относят высокую степень шумоизоляции, энергосбережения, защиты от взломов и лучей ультрафиолета.

Способность энергосбережения системы приобретают за счет использования специальных стекол. Защита от ультрафиолета достигается за счет нанесения на стекло специальной тонировочной пленки, а стойкость к механическим воздействиям — благодаря антивандальному покрытию.

Существуют разновидности с изогнутыми и декорированными стеклами, однако они редко встречаются в продаже и чаще изготавливаются на заказ.

Чем отличается трехкамерный профиль окна от пятикамерного?

При выборе остекления у обывателя возникает масса вопросов. Действительно, речь идёт об одной из важнейших частей квартиры/дома. Ведь если остекление не будет организовано корректным образом, то жильё столкнётся с существенными теплопотерями. Это означает, что в жилых помещениях либо будет холодно и некомфортно, либо придётся использовать больше ресурсов для отопления с повышенной интенсивностью. Подобрать эффективное остекление просто. Необходимо лишь ориентироваться не на цену и не на рекомендации консультантов, а на технические особенности конкретного варианта

Естественно, чтобы уметь выбирать, важно разбираться в технических особенностях современных окон

На сайте https://oknabalkonperm.ru/ Вы сможете заказать остекление любой сложности. Ниже обозначим важнейшие параметры, которые позволят обеспечить жильё все необходимые предпосылки для комфорта: сбережение тепла, звукоизоляция, практичность и т.д.

Какую выбирать фурнитуру?

Фурнитура для пластиковых окон: ручки, петли, замки, поворотные и откидные механизмы.

Немаловажно и то, какая именно фурнитура используется для профиля. Важно сразу покупать качественные элементы фурнитуры только от проверенных производителей

Это не только продлит сроки службы окон, но и сделает потери тепла минимальными, обеспечит отличную звукоизоляцию, защиту от пыли, проникновения влаги, сквозняков.

К фурнитуре, которая используется для профиля пластиковых окон, относятся:

• поворотные ручки;
• устройства для фрамуг;
• петли;
• замки;
• цапфы;
• откидные и поворотные специальные механизмы.

Обычно пластиковые окна имеют белый цвет или имитацию натурального дерева. Но популярностью пользуются и цветные профили, при этом окраска может быть разного типа:

1. Окрашивается весь пластик еще на этапе его заливки. Такой вариант самый лучший, цвет не меняется, не произойдет отслаивание краски.
2. Ламинированные покрытия цветной пленкой.
3. Покрытие по верхнему слою пластика. Могут использоваться различные варианты окраски, но цвет может выгорать. Он не такой устойчивый, как при окрашивании в массе.

Пластиковые окна, которые сегодня пользуются спросом повсеместно, могут выпускаться в виде профилей самого различного типа. Окна подбираются в индивидуальном порядке для каждой конкретной ситуации, климатических условий

Внимание надо уделять каждой мелочи включая количество камер и толщину стекла

Что это такое?

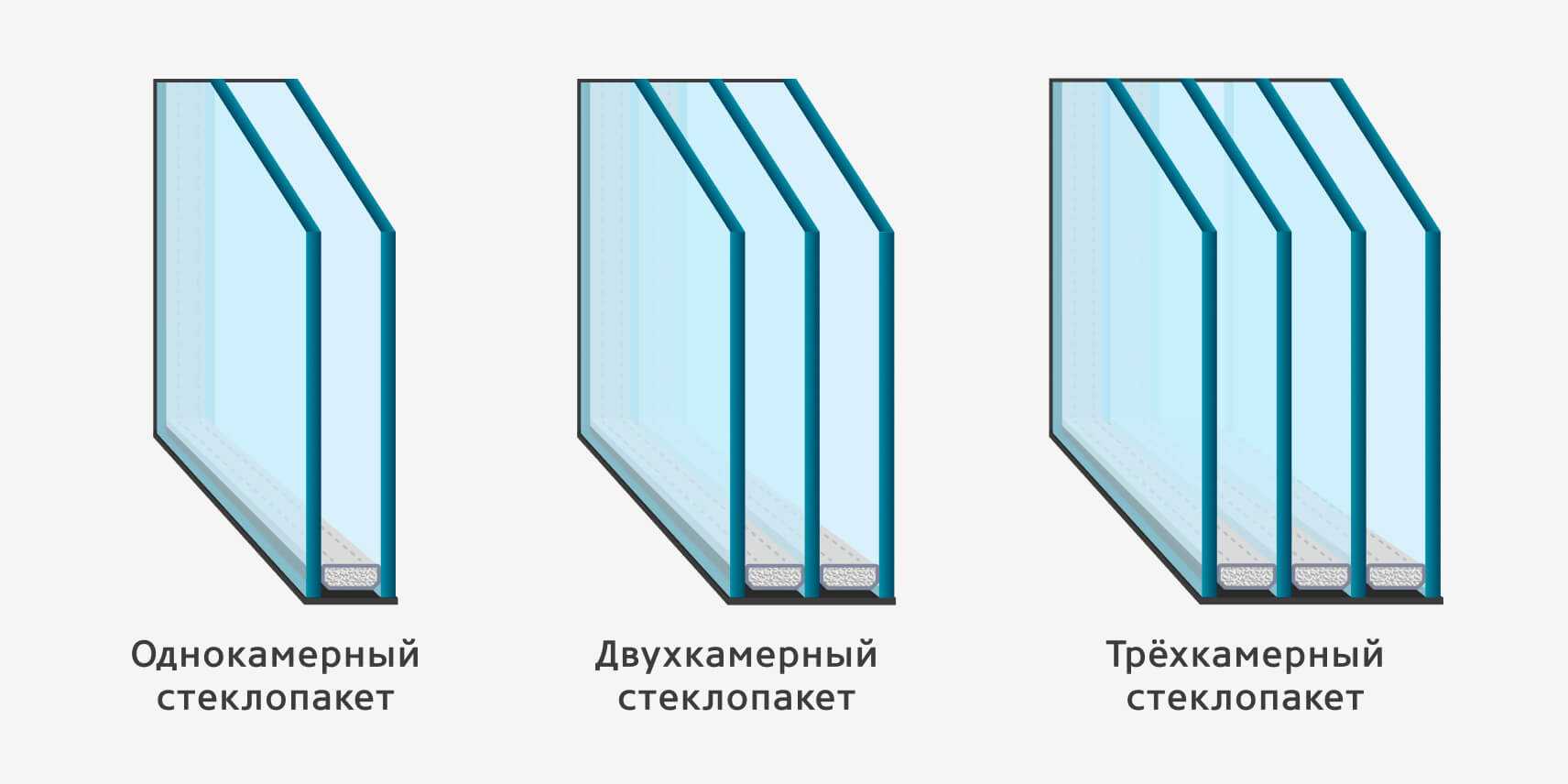

Трехкамерный стеклопакет состоит из четырех стекол (на данный момент это максимум), которые формируют три замкнутые камеры, заполненные либо инертным газом, либо осушенным воздухом. Расстояние между стеклами в каждой из камер, как и сами стекла, могут быть различны (ассиметричная компоновка) или одинаковы (симметричная компоновка).

                       Трехкамерный стеклопакет с ассиметричной компоновкой камер

Особенности применения

В отечественных регионах трехкамерные стеклопакеты мало востребованы и встречаются сравнительно редко. Причина этому не в стоимости дополнительного стекла или изолирующей прокладки. Дело в том, что подавляющее большинство производств, занимающихся изготовлением стеклопакетов, ориентировано на одно или двух камерную продукцию. Сделать трехкамерное изделие на не приспособленном для этого оборудовании достаточно сложно и затратно. Из-за этого производство приобретает штучный характер, что существенно влияет на стоимость, которая может на 50% превосходить двухкамерные аналоги.

Устанавливать трехкамерные стеклопакеты имеет смысл в следующих ситуациях:

• Холодный климат северных регионов страны, особенно в Заполярье, где не критичны потери естественного внешнего освещения, поскольку его уровень и так невелик;
• Остекление строений, находящихся в близи источников повышенного шума и необходимость его изоляции;

              Трехкамерный стеклопакет имеет лучшие шумоизоляционные свойства

Устанавливать трехкамерные стеклопакеты не рекомендуется:

• В старых постройках из дерева (например, дома каркасного типа);
• В качестве светопрозрачного заполнения крупных конструкций;
• Для остекления лоджий или балконов.

Примерная стоимость трехкамерных стеклопакетов и окон с их использованием

Цена трехкамерных стеклопакетов напрямую зависит от компоновки камер (симметричная, ассиметричная), их наполнения (осушенный воздух, инертный газ), толщины и энергосберегающих характеристик стекла. Наиболее бюджетный вариант с одинаковыми стеклами толщиной 4 мм и камерами 8 мм обойдется порядка 6000 р за квадратный метр, при этом мало какая организация возьмется за изготовление изделий общей площадью менее 1 м2.

Энергосберегающие симметричные конструкции, с четырехмиллиметровыми стеклами (наружное со специальным покрытием), будет стоить от 7000 за м2. Если же необходима дополнительная звукоизоляция, наружное стекло делают более толстым, а глубину камер различной (ассиметричная компоновка). Цена таких стеклопакетов стартует от 8500 р за м2.

Стоимость окон с трехкамерными стеклопакетами

На стоимость окна помимо стеклопакета влияет множество факторов. Прежде всего, это используемый для изготовления профиль, а именно: его размеры в поперечном сечении, количество камер, толщина наружной стенки и внутренних перегородок, наличие термоизоляционной вставки и армирующего элемента. Также важны технические условия установки, комплектация окна подоконником и отливным профилем.

Качественная оконная конструкция (1440 х 1160мм), изготовленная из профиля VEKA SOFTLINE под стеклопакет 52 мм, с энергосберегающим светопрозрачным наполнением обойдется не менее 15 000 р.

Существующая классификация профилей

Технические требования к изготовлению пластиковым оконным профилям и классификационные параметры приведены в ГОСТ 30673-99 и европейском EN 12608 SR. Согласно этим нормативным документам классификация профильных изделий определяется по нескольким различным показателям. Попробуем с помощью них определить, какой профиль выбрать для окон ПВХ.

Толщина стенок

Сечение пластикового оконного профиля представляет собой полую конструкцию, построенную в виде системы наружных и внутренних перегородок. К наружным относят все поверхности, которые видны после окончательной установки окна.

Это означает, что стенки, опирающиеся на стену и находящиеся под стеклопакетом, являются внутренними. От толщины, размеров, количества и расположения стенок зависит прочность, долговечность и стоимость профиля.

В зависимости от толщины стенок, принятые стандарты определяют 3 класса оконных профилей:

1. «A» с толщиной внешних стенок более 3,0 мм (по евростандарту минимум 2,8 мм) и внутренних более 2,5 мм. Конструкции с такими параметрами имеют самую высокую прочность и отличные теплоизоляционные свойства.
2. «B» с наружными стенками 2,5-3,0 мм и внутренними 2,0-2,5 мм. Такой профиль менее устойчив к механическим деформациям в среднем на 15% и имеет коэффициент теплопроводности на 10-15% больше.
3. «C» это материалы к которым не предъявляются определенные требования. Их таких профилей эконом класса обычно изготавливают пластиковые окна для промышленных и неотапливаемых объектов.

Обратите внимание, что классификация профиля по толщине стенок производится по самому низкому показателю. Если наружная толщина будет равна 3,2 мм, а внутренние перегородки 2,1 мм, то такое сечение относят к классу «B», несмотря на толстые наружные стенки

Узнать точные размеры и сделать выбор профиля для пластиковых окон можно только путем проведения измерений с помощью измерительных инструментов.

В зависимости от климатических зон

Производители пластиковых профилированных изделий выпускают продукцию с различными техническими характеристиками для стран с жарким, умеренным и холодным климатом. Поэтому, в зависимости от средней температуры наружного воздуха в январе, различают оконные профили:

• облегченные – для регионов, в которых средняя январская температура не опускается ниже -5°C;
• нормального исполнения – для территорий с наружной температурой от -5°C до -20°C;
• морозоустойчивые – для суровых северных условий, где ниже -20°C.

Российские производители выпускают только два последних вида профилей. Облегченный вариант можно приобрести только под заказ у зарубежных компаний и российской фирмы «Krauss» из Краснодара.

Кроме этого, Государственный стандарт определяет 5 классов оконного пластикового профиля по коэффициенту сопротивления теплопередаче. Цифровые показатели находятся в пределах от 0,4 м°C/Вт до 0,4 м°C/Вт, с шагом между классами 0,1 м°C/Вт.

По механической прочности

По способности сопротивления к механическим нагрузкам ПВХ профили подразделяют на I и II класс. Материалы первого класса должны выдерживать без повреждений воздействие специального испытательного ударника при падении массой 1 кг при падении с высоты 1 метр. Для II класса испытывается при высоте падения 1,5 метра. Температура пластика при проведении испытаний не должна превышать -10°C.

Механические испытания позволяют определить насколько удачно расположены внутренние перегородки, и какой профиль выбрать для пластиковых окон в зависимости от сопротивления механическим ударам при отрицательной температуре.

ВНИМАНИЕ: Как определить подлинность профиля КBE и страну его происхождения. Обновлено и дополнено

Те, кто уже не первый день занимается поиском информации о пластиковых окнах, видах и особенностях профильных систем сталкивались со следующей ситуацией. Оказывается, что один и тот же профиль (казалось бы) может быть произведен в разных странах. Это абсолютно нормальная практика. Ведь каждый крупный концерн или производственная компания стремится к развитию своей сети заводов по ряду объективных причин. К тому же, производимый в разных странах ПВХ-профиль одной торговой марки может иметь ряд отличительных характеристик, предопределенных территориальными особенностями и климатическими условиями в заданном регионе. Немаловажен и тот факт, что наличие заводов-изготовителей ПВХ профиля КБЕ в соседних для Беларуси странах – это возможность закупать профиль ПВХ со значительной экономией на транспортных услугах и растаможке. В результате стоимость готового окна для конечного потребителя будет ниже, чем, к примеру, оно будет изготовлено из профиля, привезенного из Германии.

Пятикамерный стеклопакет: описание

Окна-ПВХ получили широкое распространение за счет технических характеристик. Они хорошо защищают жилье от постороннего шума, отличаются отличными теплоизоляционными свойствами. Цена на пластиковые стеклопакеты значительно снизились, что позволяет устанавливать их повсеместно.

Пятикамерные окна – металлопластиковые стеклянные пакеты, отличающиеся отличными техническими параметрами в сравнении с другими. Секции в оконной раме – полые отделения, заполненные воздухом, защищающим помещение от посторонних звуков, холода.

Пятикамерные пластиковые окна

В отличие от других металлопластиковых стеклянных пакетов с меньшим числом секций,  в 5-ти камерном комплекте металлическое армирование изнутри профиля находится дальше от петель. Это дает возможность блокировать воздух, проникающий с улицы в самых уязвимых местах.

Рамы с 5 секциями – ПВХ-конструкция, состоящая из нескольких отделений, центральная секция играет роль основы для металлопрофиля, обеспечивает стеклопакету жесткость. Сбоку центрального отделения расположены по 2 допкамеры, увеличивающие теплоизоляционные характеристики, защищающие от постороннего уличного шума.

Главная секция металлопрофиля с пятью отделениями изготовлена из материала высокой прочности, она предупреждает возможную деформацию, повреждения оконной системы. Пятикамерные стеклопакеты практичные, прочные, больше подходят для жилых помещений.

Технические характеристики

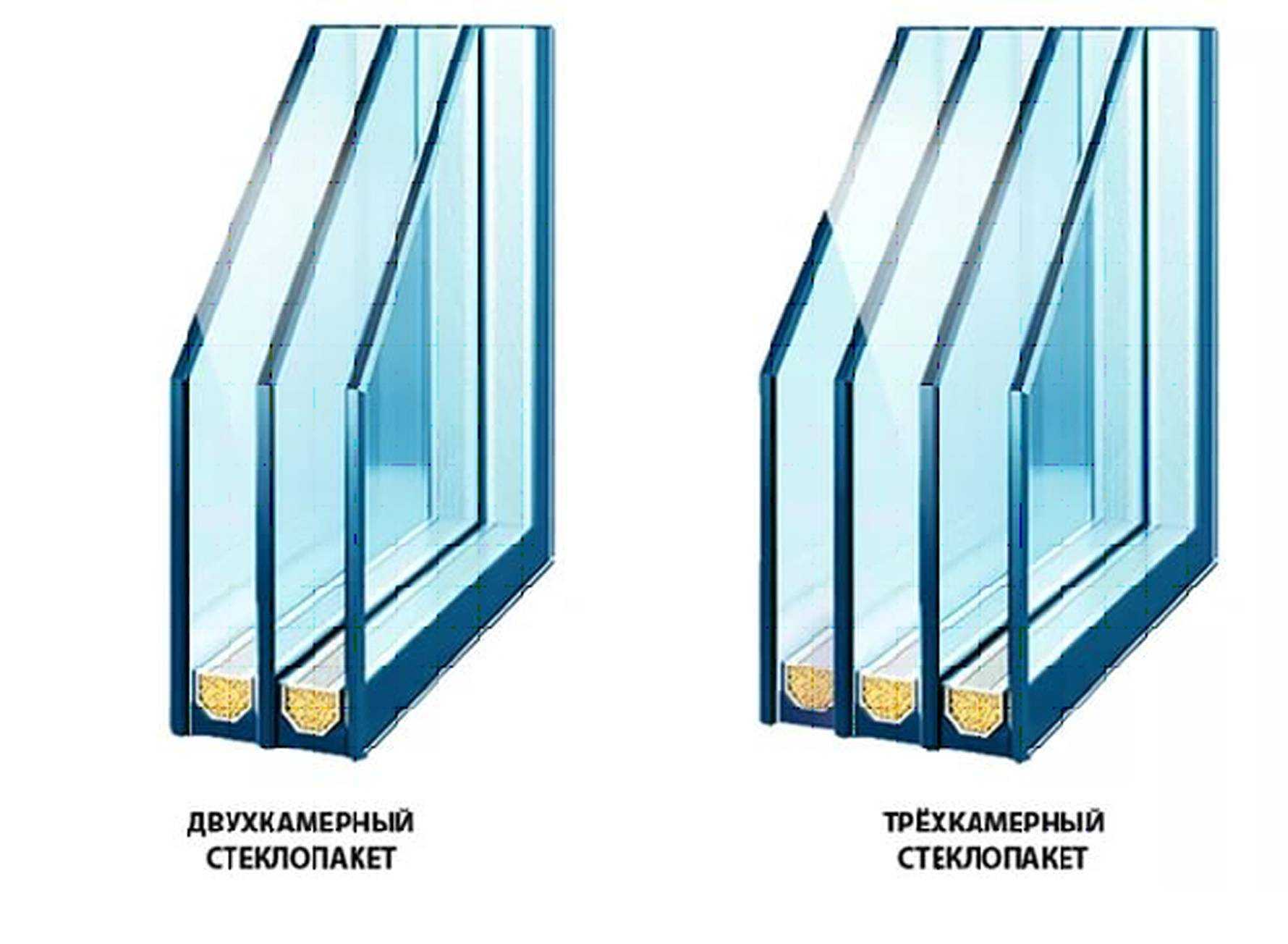

Часто путают трехкамерные стеклопакеты и окна с тройным остеклением. Тройное остекление подразумевает наличие трех стекол в конструкции, что в результате дает две отдельные камеры, то есть двухкамерный стеклопакет. Чтобы получить трехкамерный, необходимо четыре стекла и три дистанционных рамки, формирующие герметичные камеры.

Внешнее отличие трехкамерных изделий заключается в их большей толщине, в отличие от светопрозрачной площади, которая в большинстве случаев существенно меньше. Это обусловлено тем, что каждое дополнительное стекло значительно увеличивает массу пакета даже при использовании стандартных листов толщиной 4 мм. Существуют инновационные разработки с каленными стеклами толщиной 1,6 мм. Масса таких изделий меньше традиционных двухкамерных, но серийное производство на данный момент невозможно из-за высокой стоимости.

Толщина стеклопакета с тремя камерами

Как и у любого другого стеклопакета, толщина трехкамерного формируется из суммы размеров поперечного сечения каждого из стекол и общей ширины дистанционных рамок. Наименьшее расстояние между стеклами в герметичной многокамерной конструкции – 6 мм, а наиболее распространенная толщина стекла – 4 мм. В таком случае для стеклопакетов с одинаковыми камерами и стеклами толщина составит (4+4+4+4) + (6+6+6) = 16 + 18 = 34 мм.

Однако использование дополнительного стекла при минимальных размерах промежуточной камеры не даст ожидаемого эффекта. Большей тепло- и звукоизоляции можно достичь применением низко-эмиссионных материалов, разной толщиной стекла и ассиметричными камерами. Поэтому на практике не используют трехкамерные стеклопакеты толщиной менее 4 см.

Насколько сильно отличаются цены на однокамерные и двухкамерные стеклопакеты?

Стоимость окна зависит от следующих факторов:

• размеры и сложность конструкции;
• материал профиля (ПВХ, алюминий, натуральное дерево);
• стеклопакет (с одной, двумя или тремя камерами);
• вид стеклопакета (смарт-окно, с энергосберегающим напылением, с заполнением из аргона, тонированное окно или с системой подогрева);
• использование цветного покрытия профиля или ламинации.

Стоимость стандартного однокамерного стеклопакета на 10-20% ниже, чем двухкамерного. При этом цена может увеличиться, если использовать дополнительные опции: заполнение инертным газом, низкоэмиссионное стекло.

Конструктивные особенности ПВХ-окон

Внутренняя сторона ПВХ-профиля делится перегородками, формирующими камеры. У любой профильной системы минимум три воздушные камеры, у самых крупных — восемь. Их количество влияет на тепло- и звукозащиту проема. Теплее и тише окна с большим числом камер. Популярнее других оконные системы с тремя-пятью. Потребителей привлекает их соотношение веса и звуко-, теплоизоляции. Для повышения прочности профиль усиливается металлическим армированием из оцинкованной стали. По форме оно бывает:

• Г-образное: усиливаются две профильные стенки.
• П-образное: армируются 3 стенки.
• замкнутое: все части подвергаются армированию.

Выбор марки окна

Если вы хотите приобрести качественное окно, но бюджет сильно ограничен, выбор стоит между тем, сможете вы купить трехкамерный или пятикамерный профиль, лучше приобрести хорошую трехкамерную модель, чем невысокого качества пятикамерный вариант. Ведь на технические характеристики стеклопакета влияет не только его толщина, но и то, насколько он герметичен и насколько качественные материалы были использованы.

Производителей окон можно разделить на классических, эконом и премиум-класса. Эконом – самый дешевый вариант. Необязательно вам попадется вторично переработанный пластик: если компания известная, чаще всего она просто российская, материалы производятся здесь же, поэтому не нужно тратиться на перевозку их из-за границы. Конечный товар выходит дешевле и не всегда уступает по качеству европейским аналогам.

К категории классик относится большинство названий, которые на слуху. Такая продукция может изготавливаться как в Европе, так и в России на европейском оборудовании. Цена ее доступна, но выше, чем эконом. Прослужат такие окна достаточно долго и не вызовут никаких нареканий.

Продукция премиум-класса похожа на предыдущую категорию и редко отличается от нее по использованным материалам, чаще всего переплачивать приходится исключительно за название. В лучшем случае окна действительно привозят с европейских заводов.

Многие компании готовы предложить широкую линейку продукции. Она отличается толщиной профиля, уплотнителями, внешним оформлением, использованными для стеклопакета стеклами, наполнением между ними и другими характеристиками. Можно найти в продаже профили, рассчитанные для использования в нежилых помещениях. Они отличаются толщиной и качеством пластика. Это вторсырье, не отвечающее стандартам, принятым для жилого помещения внешне такие окна не отличаются от обычных. Как правило, производитель делает на них специальную пометку, а стоит такая продукция в разы дешевле.

Есть ли российские окна хорошего качества, не уступающие зарубежным? Окна СОК делают в России. прочитайте о них на нашем сайте.

Заключение

Трехкамерные стеклопакеты на данный момент распространены мало и не пользуются большим спросом. Это обусловлено трудоемким, технологически сложным производственным процессом и, как следствие, высокой стоимостью в сравнении с двухкамерными изделиями. Большая масса трехкамерных стеклопакетов ограничивает сферу применения, требует надежной фурнитуры, специфической конструкции и вызывает определенные трудности при монтаже. Но главное – это то, что двухкамерные изделия обладают достаточными для использования в большинстве отечественных регионов термоизоляционными и звукопоглощающими характеристиками.
