Установка отливов на цоколь фундамента своими руками

Монтажные особенности и рекомендации

Учитываем некоторые моменты перед началом и по ходу установочных работ:

  1. Лучше, если установка отливов на фундамент предшествует финишной отделке, часто включающей укладку утеплителя. Когда используется панельная стеновая обшивка, длина отлива рассчитывается согласно шагу вертикальных элементов каркасной подсистемы, что обусловлено необходимость крепления к ним цокольного отлива.
  2. Работая с металлическими отливами с полимерным декором, рекомендуется использовать резиновую киянку или же деревянную, но с прокладкой из мягкого материала, например, войлока.
  3. Пустоты между отливом и основанием заполняются подходящим материалом – раствором или монтажной пеной, а зазор в месте примыкания отлива к фундаменту заполняется герметиком.
  4. Угол установки отлива корректируется путем сгибания монтажного отгиба. Это нужно делать постепенно или по всей его длине одновременно, так как сильное локальное воздействие приводит к появлению видимых и плохо устраняемых следов от гнутья.
  5. Металлические отливы с широкими полками во избежание деформаций под нагрузкой снега и наледи требуют установки дополнительных кронштейнов.
  6. Острые края отливов аккуратно подгибаются или подрезаются, особенно если они установлены вдоль зон с большим количеством прохожих.

Материалы для цокольных отливов

Такой на первый взгляд незначительный и простой элемент, как отлив для цоколя, имеет ряд своих особенностей. Форма отливов практически универсальная, с минимальным расхождением в размерах и конфигурации слива. Угол наклона оставляют в пределах 10-20 градусов. Крепежную зону образует не широкий, плоский воротник. Капельник представляет собой изогнутый слив, порой зигзагообразной формы. Рабочая часть, полка, рассчитывается по ширине утолщения цоколя таким образом, чтобы отлив не выходил чрезмерно за его пределы, а прилегал как можно плотнее.

Его производят из следующих материалов:

  • Сталь (оцинкованная) – для таких целей рациональнее всего использовать оцинкованную сталь, с одно- или двухсторонним покрытием. Один из наиболее бюджетных вариантов, при должном уходе способный прослужить около 50 лет! Стальные отливы производят различной длины, обычно до 6м. Их не сложно нарезать по размеру, а также изогнуть на поворотах по внутреннему или наружному углу. Очень часто их предлагают изготовить на заказ компании, занимающиеся кровельными материалами;
  • Сталь с полимерным, лакокрасочным покрытием – распространенный материал для изготовления различных доборных кровельных элементов, в том числе и цокольных отливов. Преимущество его в том, что оттенков цвета предлагается все больше, а значит и количество декоративных решений увеличивается. Кроме декоративных достоинств, такое покрытие оцинкованной стали обладает коррозионной стойкостью к атмосферным явлениям, и при отсутствии повреждений, может прослужить не один десяток лет;
  • Алюминий – имеются в виду стандартные отливы для металлопластиковых окон, которые можно применить и для отделки цокольной зоны. Алюминий не ржавеет, обладает механической жесткостью более высокой, чем оцинкованная сталь. Однако его подгонка под изогнутые формы затруднительна, и такие отливы не гнут на заказ;
  • Пластмасс (ПВХ, полипропилен) – существует в виде стандартизированных оконных отливов, либо же в качестве доборных элементов для винилового сайдинга. При невысокой стоимости, данный материал не отличается надежностью и выносливостью, требуя со временем полной его замены. Поэтому при монтаже отливов из пластика необходимо учесть его заменяемость в будущем;
  • Медь, нержавеющая сталь – относятся к наиболее дорогостоящим материалам, однако также применяемым для этих целей. Отливы из этих материалов представляют эксклюзивное решение, и применение их обосновано разве что для поддержания высокого декоративного стиля архитектуры дома.

Необходимость и назначение отливов для цоколя

Отлив защищает цоколь от влаги

На выступающее основание действуют погодные явления и постепенно разрушают его. Стык между стеной и опорой находится в открытом состоянии, и вода проникает внутрь несмотря на слой гидроизоляции. Стена получает порцию влаги и передает ее внутрь помещения. Отлив для цоколя в виде узкой полочки предохраняет от увлажнения и не пропускает влагу внутрь стыка.

На выступе скапливается вода, которая замерзает зимой. Лед расширяется, и на горизонтальной поверхности появляются трещины. Разрывы расширяются со временем, и основание требует ремонта. Вода вымывает песок из раствора, ослабляя прочность бетона. Слив отводит влагу с плоскости, предохраняя основание от деформаций.

Если выносное основание делается за счет сайдинга, пластика или профнастила на объемном каркасе — отлив незаменим. Верхняя плоскость конструкции должна быть надежно изолирована от попадания влаги, т.к. этот приведет к ослаблению креплений элементов. Навесная отделка отслоится и упадет со временем, что потянет дополнительные затраты.

Схемы установок

Ширину отлива определяют после оформления цоколя, т.к. отделка может вынести переднюю часть основания вперед. Угол наклона фронтальной плоскости принимается 10 – 15°, поэтому рулетку прикладывают к стене на соответствующей высоте и меряют до края горизонтальной поверхности с учетом выноса.

Длина высчитывается по периметру крепления, при этом замер ведется по наружному краю предполагаемого отлива. Полученная длина умножается на коэффициент 1,1, для учета подрезки угловых стыков и стыковки внахлест.

Порядок монтажа:

  • начинается монтаж с первого угла строения;
  • вторым монтируется профиль на следующем углу;
  • далее соединяются элементы с помощью прямого участка;
  • затем отлив крепится на третьем угле, соединяется со вторым установкой отлива на прямолинейном участке и так дальше.

Отливы соединяются пайкой, в замок. Второй способ применяют для металлических сливов, которые сгибаются по месту установки. Пайка применяется редко, т.к. нарушает внешний защитный слой профиля.

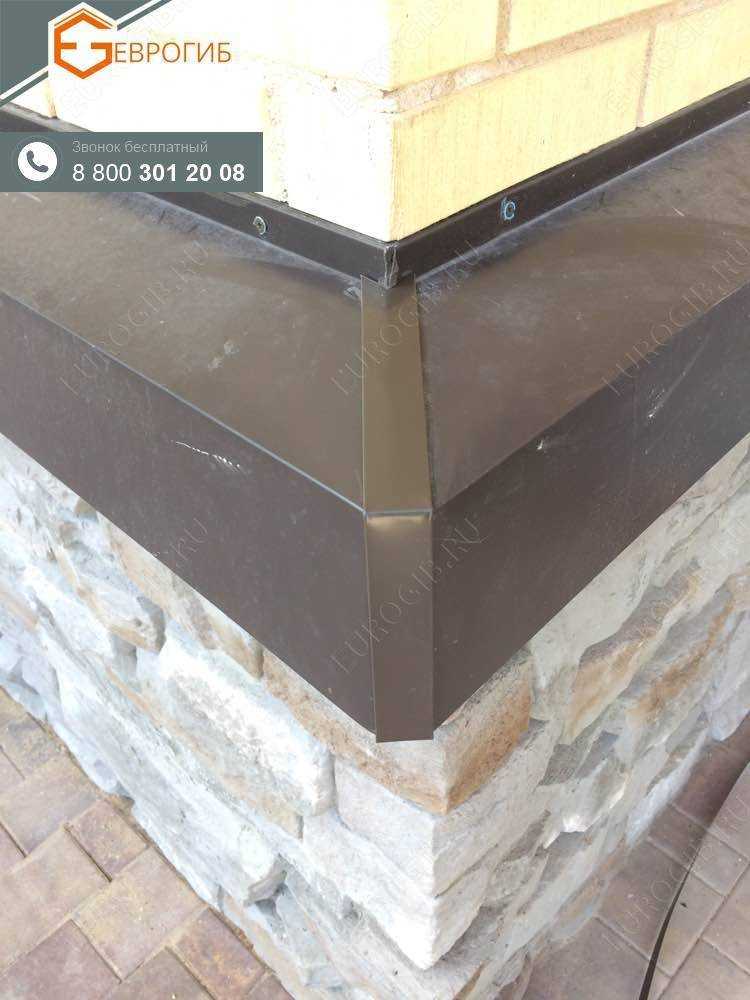

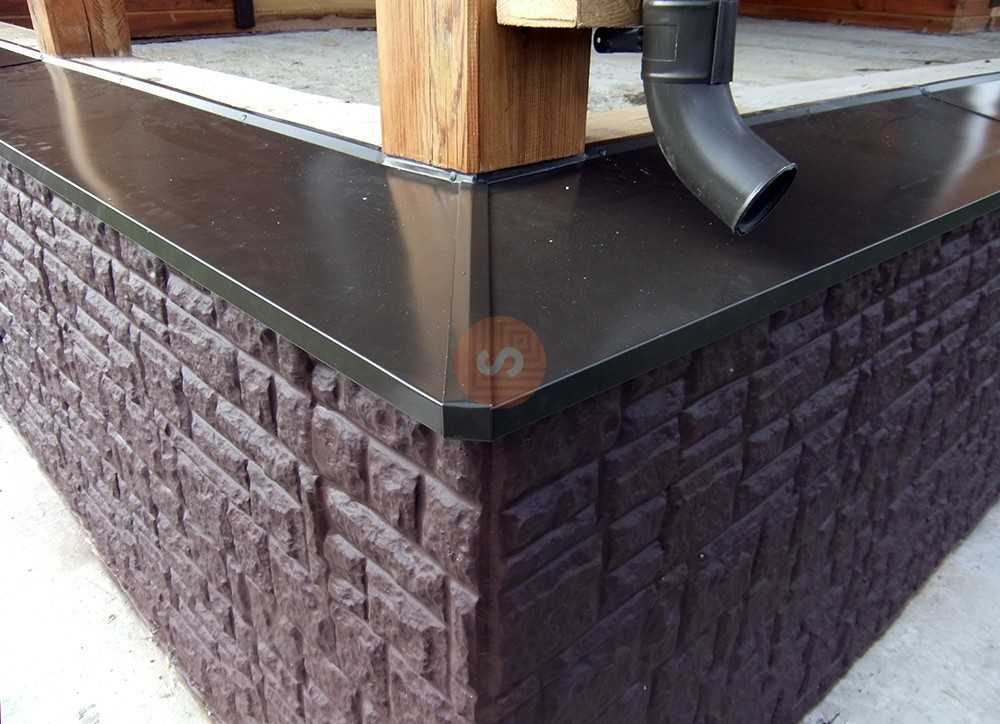

Наружный угол

Наружный угол

Внешний стык поворота делается из основной планки, линия соединения промазывается герметиком. Под них ставится опорный элемент, чтобы угловые соединения не гуляли по вертикали.

Способы изготовления наружного угла:

  • Их двух прямолинейных полос. Выбираются прямые участки, торец одного урезается под углом в 45°. Для разметки используется стусло или делается специальный шаблон. Аналогично срезается торец второго куска, но по длине делается припуск 20 мм. Припуск остается внутри стыка, а полосы на углу фиксируются заклепками друг к другу.
  • Из одного прямолинейного профиля. На прямом участке размечается угол в 90° так, что его вершина находится на нижней полке, а на плоскости дается припуск 20 мм. Слив режется по разметке без захода на нижнюю полку. Отливной профиль сгибается так, чтобы части образовали прямой угол, а допуск был внизу стыка. Части соединяются пайкой или заклепками.

Не всегда стык получается красивым, поэтому используется декоративная планка из профиля. Ширина элемента колеблется в пределах 4 – 8 см, фиксируется саморезами или заклепками.

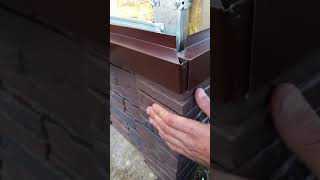

Внутренний угол

Внутренний угол

Принцип стыковки отливов на углах внутри защитной отделки похож на соединение наружного угла, но имеет некоторые отличия. Каждый рубеж в таком месте отделывается индивидуально и до того, как ставятся профили на прямых делянках.

Выполнение внутреннего стыка:

  • Из двух прямых участков. Торцы прямых полос оформляются под углом в 45°, как при выполнении внешнего угла, но в обратном направлении. Второй кусок режется на 20 мм длиннее положенного размера, при соединении этот выпуск проходит снизу соединения.
  • Из одного профиля. Угол в 90° размечается на прямолинейном куске, но вершина угла располагается не на нижней, а на верхней полке. Дальше технология изготовления внутреннего и внешнего углов не отличается.

Для опоры широкого внутреннего стыка используются опорные бруски, на которые ставится профиль. На деревянных прогонах также оформляется внутренний стык, чтобы отлив прочно прикладывался к ним без зазоров.

Прямой стык

Прямой стык

Соединяются профили внахлест или делается замок. При первом способе для прочности ставятся заклепки. Такое соединение имеет преимущество в том, что при температурном расширении не будет деформации отливов из-за сдвига. Герметик между соединяющимися участками играет роль термического шва. Способ соединения внахлест отличается простотой и применяется в случае установки водоотводов цоколя при большом фронте работ.

Вариант замка требует больших трудозатрат, но является надежным и долговечным. Такое соединение не пропускает воду, даже если стык не обрабатывается силиконом.

Используются виды зацепления:

  • одинарно лежачий;
  • одинарно стоячий;
  • двойной лежачий;
  • двойной стоячий.

Монтаж отливов

Отлив на фундамент можно устанавливать и при завершенном строительстве (например, при покупке готового дома), но лучше всего приступать к монтажу после утепления и отделки фундамента (во время строительства или капитального ремонта).

Потребуются инструменты:

  • молоток (резиновая киянка для чувствительных к механическим повреждениям материалов),
  • перфоратор (для брусовых, бревенчатых стен – дрель),
  • ножницы по металлу (если выбран отвод из пластика или оцинкованного металла),
  • мастерок,
  • уровень,
  • отбивочный шнур.

Материалы:

  • строительный раствор (допускается использование монтажной пены, но такой отвод будет менее долговечен),
  • морозостойкий герметик,
  • крепежные кронштейны (иногда заменяют досками, пенопластовыми панелями и пр.) и метизы для фиксации широких отливов без дребезжания.

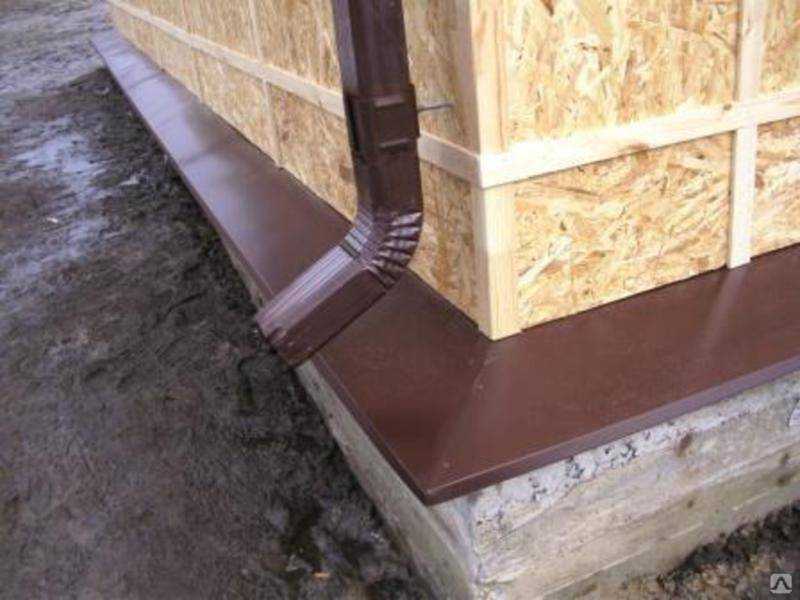

Монтаж цокольного отлива своими руками.

Последовательность действий

  1. Обследование вертикальной поверхности цоколя и устранение недостатков – замазывание трещин и выбоин, выравнивание кривизны.
  2. Строительство откосов из бетонного раствора с соблюдением уклона в 15°, выдержка времени (несколько суток) для набора прочности.
  3. Установка направляющих и выполнение своими руками разметки для сверления отверстий.
  4. Отвод фиксируется саморезами (на направляющие) или дюбель-гвоздями (непосредственно на стену) с нахлестом от 30 мм.
  5. Обработка герметиком мест стыков, чтобы они не пропускали воду.
  6. Установка готовых или вырезанных из линейных панелей углов с тщательной промазкой герметиком.
  7. Монтаж кронштейнов или иных поддерживающих приспособлений для широких водоотводов, чтобы при сильном ветре они не дребезжали, не стучали, не деформировались.

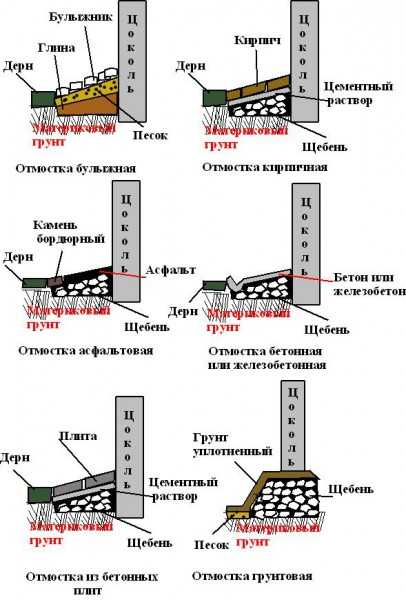

Виды отмостки в системах отвода воды от фундамента.

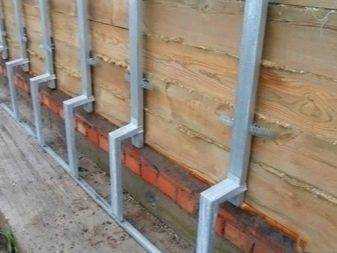

Установка водоотвода на направляющие.

Дополнительные рекомендации относительно изготовления и монтажа водоотводов своими руками

  • Максимальная нагрузка действует на водоотливы в местах угловых стыков, поэтому эти части должны быть надежно зафиксированы и тщательно загерметизированы.
  • Для выравнивания цоколя своими руками используют цементно-песчаную смесь (1:3), в которую добавляют столько воды, чтобы состав стал пластичным, но не стекал с мастерка.
  • Отлив для фундамента по ширине выбирается так, чтобы установленная конструкция выступала за плоскость цоколя на 50 мм, это обеспечит отвод воды на необходимое расстояние.
  • Использование обрезиненного молотка или киянки позволит предотвратить образование вмятин на металлических изделиях, сколов полимерного покрытия.
  • При монтаже откосов важна равномерность уклона по всему периметру.

Схема монтажа внешних и внутренних углов.

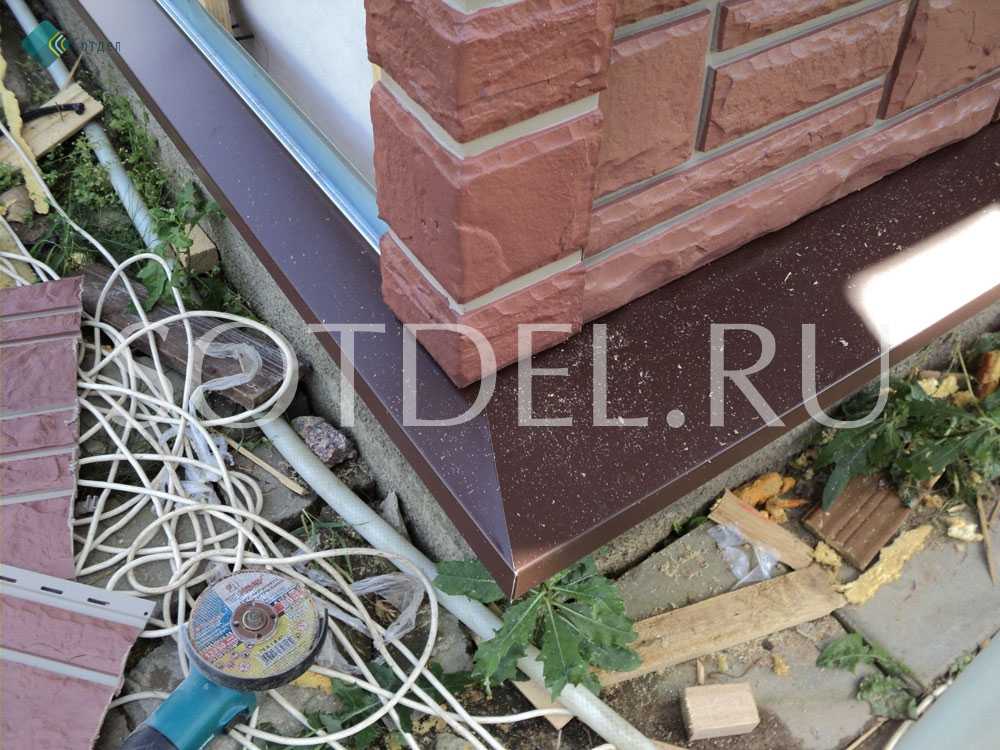

Угловое соединение линейных участков водоотвода.

Монтаж

Перед тем как приступать к установке отливов для цоколя, стоит провести ряд подготовительных работ. В первую очередь нужно определить глубину и ширину основания, а также удостовериться в целостности стены.

Даже незначительные дефекты необходимо заделать герметиком, заштукатурить или зашпаклевать. После проведения этих восстановительных работ и полного высыхания состава можно приступать к установке отливов.

Монтаж отливов проводится на раствор, кронштейны либо другие элементы, предназначенные для фиксации, и только после финишной облицовки цоколя. Перед монтажом проверяется горизонтальность линии фундамента при помощи уровня.

Для выполнения работ понадобятся следующие инструменты:

  • ножницы для работ по металлу;
  • молоток;
  • отвертка и пассатижи;
  • перфоратор и шуруповерт;
  • крепежные элементы.

Правильная установка отливов, вне зависимости от назначения здания, будь то бытовка или жилое строение, помогут защитить цоколь от проникновения влаги.

Для того чтобы изделия как можно надежнее прикрепить к основанию, нужно сделать откосы. Они выполняются по следующей схеме:

  • к углу прикрепляют радиусный шнурок, который протягивают к другому углу и выравнивают по уровню;
  • разводят цементный состав, которым выполняют откос, при этом надо следить, чтобы угол наклона откоса составлял не меньше 15 градусов.

Последующие работы необходимо отложить на несколько дней, чтобы дать нанесенному раствору окончательно застыть.

Чтобы увеличить способность изделий отводить воду от фундамента, их фиксируют с выступом, составляющим около 5 сантиметров. К направляющим монтаж проводят саморезами, к стенам – при помощи дюбелей.

Места стыков элементов друг с другом необходимо промазать морозостойким герметиком. Минимальный нахлест планок стоит делать около 3 сантиметров. Внутренние и внешние углы при помощи инструмента вырезают из остатков планок.

Широкие цокольные отливы нуждаются в креплении на кронштейны, другие способы монтажа не смогут крепко закрепить изделия, и они будут приходить в движение от ветра.

Выбор материала: преимущества и недостатки

Отливы должны гармонировать с фасадом

Защитные козырьки, устанавливаемые на цоколь фундамента, монтируются на выступающую часть стены дома, которая соответствует разнице между нижним основанием и вертикальной плоскостью стены.

Основными задачами, для решения которых производится установка отливов, являются защита выступающей части, предохранение от повреждений стыковочного узла и декорирование наружной части дома.

При постройке дома своими руками все 3 цели приобретают одинаково важное значение. Нержавеющие конструкции прослужат дольше

Нержавеющие конструкции прослужат дольше

Для достижения поставленной задачи отливы изготавливают из различных материалов:

  • оцинкованной стали;
  • металла с полимерным покрытием;
  • алюминия;
  • нержавеющего металла;
  • бетона;
  • полимерного профиля;
  • меди;
  • дерева;
  • клинкерной плитки или кирпича;
  • керамической плитки.

Конструкцию монтируют после отделки здания

Если монтажи отливов на цоколь производятся из тех же декоративных материалов, из которых возведены стены, обустройство цоколя выполняется во время выгонки стен, чтобы структурные элементы были как следует закреплены. Металлические и полимерные конструкции устанавливают после окончания постройки, и тогда монтаж осуществляется при помощи специальных крепежных деталей, или приспособлений.

Монтаж отлива цоколя из профильных элементов

Монтаж отливов

Единого стандарта по оформлению отливных элементов на фундаменте не существует, поэтому установить отливы можно различными методами. Однако рекомендуется вначале защитить от влаги сопряжения стен, соединение углов сруба в лапу, затем смонтировать планки на прямых участках цоколя дома.

Оформление углов

В домах из СИП панелей, построенных по каркасной, щитовой или фахверковой технологии по бюджетным проектам, обычно присутствуют только наружные углы. В срубах добавляются внутренние углы при перерубке углов в чашу или лапу. В последнем случае для этих элементов может заливаться отдельная лента, углы могут лежать на цоколе вплотную или нависать над ним.

Поэтому изменяется ширина и уклон отлива цоколя дома, удобство размещения планки, отходы кроя, производительность работ по защите фундамента.

Наружный угол

Если используются ПВХ отливы цоколя, технология кроя планок для изготовления углов значительно упрощаются.

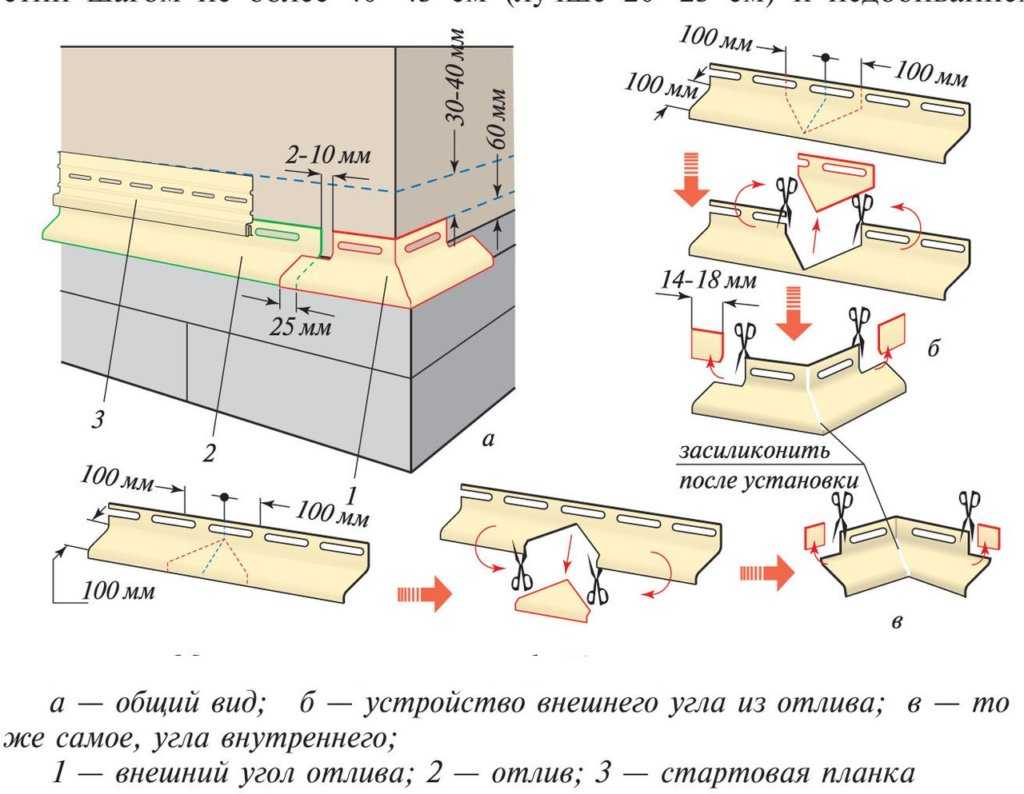

Схема монтажа виниловых отливов.

Достаточно вырезать нижнюю и верхнюю часть, смонтировать доборный элемент на место эксплуатации, обработать швы герметиком, силиконом.

С металлическими цоколями работать сложнее, поэтому используются другие технологии:

  • вырезание верхней части планки – разрезается верхняя и средняя полка, с одной стороны по разметке угла 90 градусов, с другой с напуском 1 – 2 см;
  • стыковка углового элемента – планка изгибается в месте надреза, припуск заводится внутрь, металл крепится саморезами либо заклепками вдоль угла.

Более надежным считается фальцевое соединение, в этом случае по обе стороны угла оставляют 1 см, 2 см с другой стороны, соответственно. Сложность фальцевых стыков заключается в необходимости у домашнего мастера некоторых навыков жестяных работ, применении специального инструмента.

Вместо этого можно состыковать угол с небольшим зазором, закрыть его широкой планкой сверху, прикрепив ее к противоположным сторонам вдоль шва заклепками или саморезами.

Наружные углы в местах примыкания внутренних стен сруба с перерубом в лапу можно оформить следующим способом.

Внутренний угол

При самостоятельном креплении отливов цоколя дома во внутренних углах технология гораздо проще. В этом случае одну планку модно запустить под другую, немного подогнув широкую полку, замазав щели герметиком.

Прямые участки

После декорирования и защиты наружных и внутренних сопряжений стен отливы крепятся на прямых участках. Максимальная жесткость отливных планок обеспечивается креплением их специальными кронштейнами:

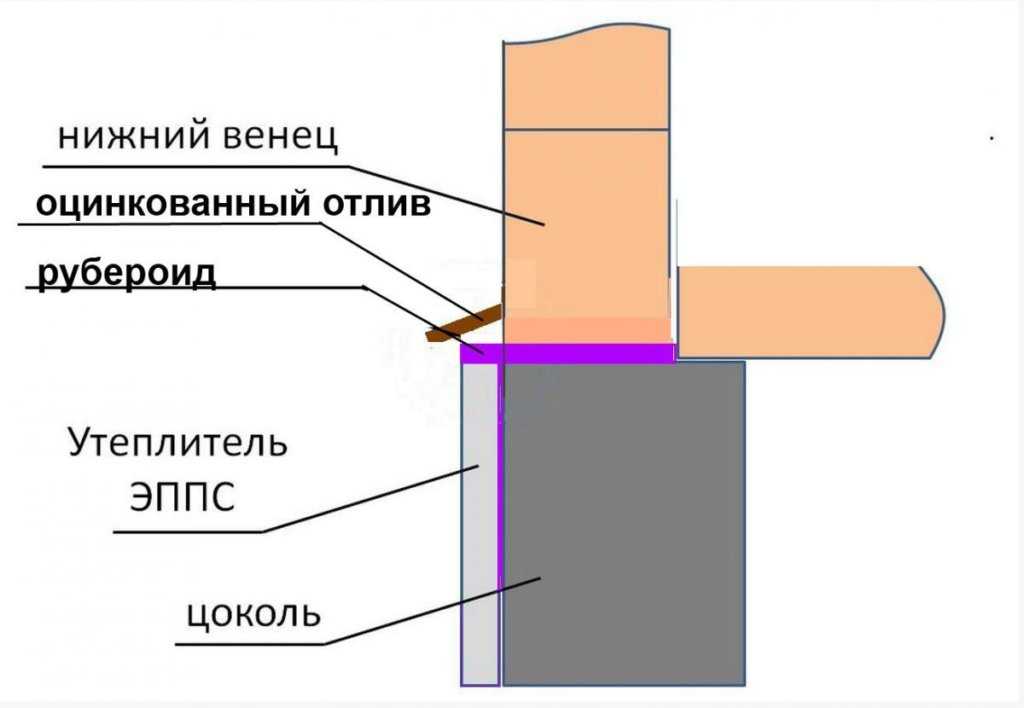

Технология установки отливов цоколя дома на деревянную постройку выглядит следующим образом:

  • разметка горизонтали – линия обычно изготавливается специальным малярным инструментом (окрашенная нить) перед монтажом угловых элементов;
  • крепление отливных планок – на стену или стойки каркаса вентилируемого фасада прикручиваются кронштейны, на них надеваются нижние ребра жесткости отливов, затем ответная полка фиксируется к обрешетке или венцам здания саморезами.

После чего, ребра жесткости следует дополнительно подогнуть вокруг кронштейнов пассатижами. Существует технология установки отливов на фундамент без хомутов:

  • по линии, размеченной на начальном этапе, в венцах сруба создаются пропилы УШМ с оснасткой по дереву или ручной дисковой пилой, при этом необходим уклон параллельно средней полке отлива;
  • на верхнюю грань цоколя раскладываются деревянные бруски, верхняя сторона которых срезана под необходимым углом, их крепят дюбелями в цоколь;
  • планки без изогнутой верхней полки вставляются в пропил, предварительно заполненный акриловым или силиконовым герметиком, крепятся в средней части саморезами к опорным брускам.

Это самый эстетичный вариант оформления для срубов, не имеющих фасадных облицовок. Пропил глубиной 2 – 3 см дополнительно снимает внутренние напряжения в бревнах, брусе, предотвращая растрескивание при усыхании лесоматериала.

На практике часто применяется метод, аналогичный первому варианту, но без монтажа кронштейнов. В этом случае отливы держатся исключительно дюбелями или саморезами, установленными в верхней полке. Опирание на наружное ребро цоколя происходит исключительно за счет собственного веса листовой стали и полимерного материала.

Таким образом, отливы над выступающим цоколем фундамента дома, сделанным в одной плоскости с фасадами, можно установить самостоятельно несколькими способами. Надежнее всего будет использовать специальные кронштейны, самым эстетичным вариантом является запуск планки в пропилы венцов сруба. Простейшей технологий становится фиксация отливов к стенам или обрешетке вентфасада саморезами без кронштейнов.

Для чего нужны отливы на цоколе

Наверное, многие замечали, что подножие стен дома слегка выступает за его пределы, как бы выделяясь на фоне остальной плоскости стен. И это вполне обоснованно, ведь основание здания должно быть крепким и надежным. Однако от влаги и осадков, которые ниспадают со стен при дожде, никуда не скрыться.

Стекающая вода может здорово повредить каменное подножие стен, образовав со временем трещины в кладке. Ну, а увлажнение фундамента и вовсе может привести к серьезным деформациям при его обморожении с наступлением холодов. Что же делать в таком случае? Вот тут-то и могут помочь отливы для цоколя, которые не дадут проникнуть влаге под штукатурку цоколя и в область фундамента.

Конструкция и виды отливов

Отлив для фундамента имеет достаточно простую конструкцию: основная плоскость дополнена двумя загибами – один для плотного прилегания к плоскости цоколя, второй для придания направленности отводимому потоку воды. За исключением незначительных нюансов конструкция всех видов изделий одинакова.

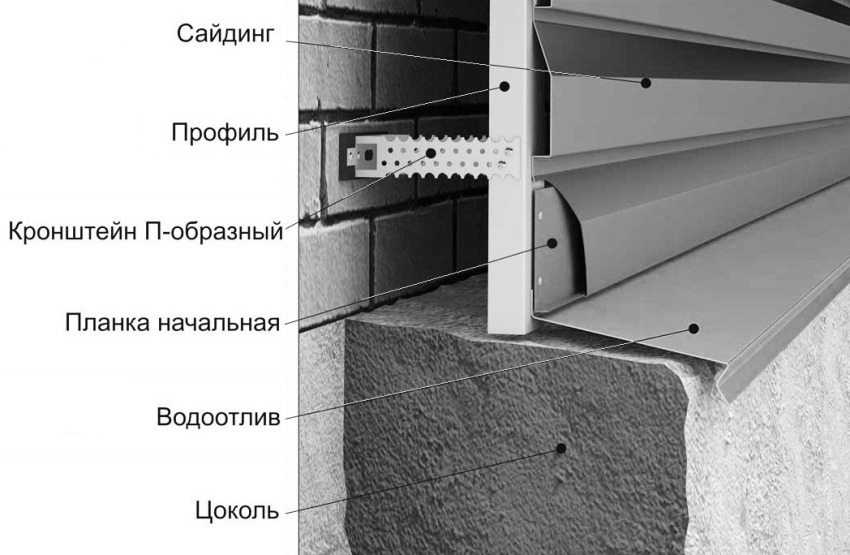

Пример схемы расположения цокольного отлива.

Отливы для фундамента могут иметь различную ширину. Как правило, более узкий отвод (от 50 мм) устанавливается на домах с так называемым нависающим цоколем, периметр которого несколько больше, чем у фундамента. Широкие водоотливы (до 400 мм) требуются, когда вертикальные наружные поверхности цоколя и фундамента лежат в одной плоскости.

Вопрос выбора изделий сводится к оценке эксплуатационных качеств материала.

Материал Преимущества Недостатки Ориентировочная цена, р/п.м.
Стальные с оцинковкой легкость монтажа,
ударопрочность
посредственная эстетичность,
значительное снижение долговечности при повреждении покрытия.
100
Стальные с полимерным покрытием больший (в сравнении с оцинкованными отливами) срок службы,
химическая стойкость,
возможность выбора цвета в тон или контрастного окраске фасада,
невосприимчивость к УФ-лучам
уязвимость покрытия для механических воздействий 110
Пластиковые долговечность,
эстетичность,
большой выбор цветов
существенное снижение эксплуатационных качеств, хрупкость и ломкость при снижении температуры 70
Алюминиевые легкие и долговечные конструкции, эстетичность которых повышается при нанесении полимера посредственный внешний вид без полимера,
Возможность образования вмятин при ударах
155-170
Медные водостоки с безупречными эксплуатационными характеристиками, способные прослужить 100-200 лет. относительный недостаток – требовательность цвета к цвету и фактуре фасада,
существенная проблема – очень высокая стоимость
из классической меди – 950,
из оксидированной – 1700,
из патинированной – 2450
Каменные высокопрочные,
эстетичные,
химостойкие,
невосприимчивые к механическим повреждениям
трудоемкость монтажа своими руками,
сложность формирования сплошного покрытия
Большой диапазон цен в зависимости от материала:
Искусственный камень – от 300,
Мрамор, гранит – от 2500
Клинкерные возможность большого выбора красивых моделей,
относительно небольшой вес,
высокая прочность
необходимость определенных навыков для самостоятельного монтажа От 200

Оцинкованный цокольный водоотвод.

Для деревянного дома оптимальны панели из стали или алюминия.

Пластиковые чаще применяются при наличии обшивки из сайдинга.

Каменные, клинкерные, медные – для дома из кирпича или блоков, цоколя с отделкой натуральным или искусственным камнем.

Разновидности отливов

Рынок строительных материалов разнообразен. Это касается и планок для защиты цоколя. Наиболее распространенными являются цокольные козырьки из пластика и стального листа. Однако существуют варианты из бетона, керамики, алюминия, меди и даже дерева. Рассмотрим каждый вариант подробнее.

Металлические отливы

В группу металлической цокольной изоляции входят стальные, алюминиевые и медные планки. Все они стандартно имеют три элемента:

  • отгиб, фиксирующийся к стене;
  • полочку, которая является самой широкой частью и монтируется под наклоном, чтобы влага не удерживалась;
  • фронтальный отгиб для отведения воды от фундамента.

Наиболее распространенными представителями как металлической группы, так и отливов в целом являются изделия из стального листа, толщина которого равна 0,5 мм.

Стальные отливы долговечные, прочные и устойчивы к воздействию температур. Можно также изготовить их самостоятельно из оцинкованного стального листа. Такой вариант потребует потратить время и порой не так привлекателен, как фабричный, но поможет сэкономить бюджет.

Защитные свойства алюминиевой цокольной гидроизоляции схожи со стальной. Однако планки из алюминия лучше переносят негативные внешние воздействия, а также меньше весят, что облегчает монтаж и снижает нагрузку на фундамент. Но такие козырьки несколько дороже.

Самыми же дорогими считаются цокольные отливы из меди. Они позволяют не только надолго защитить фундамент от внешних воздействий, но и придают дому благородный вид. Особенно это касается моделей с патиной.

Практичный ПВХ

  • разнообразие цветов;
  • имитация различных материалов;
  • водонепроницаемость;
  • небольшой вес, облегчающий монтаж и не усиливающий нагрузку на фундамент;
  • долговечность;
  • простота монтажа;
  • прочность.

Такие планки особенно подходят для домов, отделанных сайдингом из винила.

Обратите внимание! Выбирая пластиковые козырьки для защиты цоколя фундамента, не стремитесь купить дешевые модели, которые чаще всего не выдерживают низких температур и лопаются. Это приведет к необходимости замены разрушившегося элемента или отлива по всему периметру дома

Клинкерная плитка для гидроизоляции цоколя

Клинкерная плитка – продукт прессования и обжига высокопластичной глины.

Этот материал все чаще используется для внешней отделки зданий, потому что обладает многими плюсами:

  • слабой гигроскопичностью;
  • высокой устойчивостью к морозам и перепадам температур;
  • износостойкостью;
  • небольшим весом, не усиливающим нагрузку на фундамент;
  • длительным эксплуатационным сроком.

Плитка может быть различных тонов, покрытой глазурью или иметь матовую поверхность. Отделка таким материалом улучшает облик фасада дома, придавая статусность. Клинкерную гидроизоляцию укладывают на каменное, кирпичное или бетонное основание, применяя специальный клеевой состав.

Обратите внимание! Плиточный клей для монтажа клинкерного отлива должен быть водо- и морозостойким и подходящим для наружных работ. Однако у такой гидроизоляции из плитки есть три недостатка:

Однако у такой гидроизоляции из плитки есть три недостатка:

Однако у такой гидроизоляции из плитки есть три недостатка:

  • высокая цена;
  • сложность выкладки, требующая опыта подобных работ;
  • необходимость предварительного выравнивания поверхности цоколя.

Бетонная гидроизоляция

Монументальный бетон нашел себе применение и для защиты цоколя. Красивые бетонные цокольные отливы не только надолго и надежно защитят фундамент дома от различных внешних воздействий, но придадут зданию благородный вид. Такую гидроизоляцию применяют для строений, имеющих кирпичную или каменную отделку. По форме и цвету бетонные изделия могут отличаться.

Они выполняются из бетона марок М 400, М 450 или М 500 с добавлением гранитной крошки и пластифицирующих добавок. Такой состав определяет долговечность, прочность изделия, его устойчивость к воздействию морозов, воды, перепадов температур.

Минусы бетонного козырька на цоколь – высокая цена и вес. Монтаж таких изделий необходимо учитывать еще на этапе проектирования и осуществлять на усиленный фундамент.

Деревянный отлив

Для деревянных домов и/или отделанных деревом строений, подходят деревянные цокольные отливы. Они чаще изготавливаются из обрези пиломатериалов. При этом порода древесины должна хорошо переносить воздействия влаги. Таким примером является лиственница. Но деревянные отливы редко монтируются, так как есть другие материалы, имитирующие древесину.

Монтаж отлива на цоколь деревянного дома своими руками

Поскольку фундамент и стены являются несущими конструкциями здания, то их защита от влаги является важным мероприятием по сохранности дома от разрушения. Одним из способов является установка отливов.

Простая арифметика

Для устранения однобокой трактовки назначения цокольных отливов, необходимо внести ясность: установка отлива в деревянном доме преследует две цели –

  1. защита окладного венца от сырости;
  2. предохранение цоколя от намокания.

Отлив защищает цоколь и фундамент дома от попадания влаги

Уязвимым местом деревянного дома является первый ряд бревен или брусьев, которые уложены на цоколе.

Этот ряд называется окладным венцом, и он более всех подвержен сырости, поскольку вся вода со стены скатывается вниз и задерживается на цокольном выступе.

Такая особенность деревянного домостроения, при которой ленточный фундамент закладывается шире стен.

Конечно, верхняя часть фундамента гидроизолируется, а первым рядом укладывается подкладка (доска шириной от 20 см и толщиной 4-5 см обязательно вскрытой антисептиком), тем не менее для надежности в срубах устанавливают сливную доску.

Очень важно перед установкой сливной доски выполнить подготовительные операции по устройству цоколя. Эти операции включают:

  • выравнивание по уровню верха цоколя цементным раствором;
  • укладку рубероида в два слоя;
  • устройство по всему периметру верха фундамента подкладки;
  • крепление бруска со скошенной кромкой.

Для крепления сливной доски при установке бревенчатого сруба во втором бревне венца выбирается с внешней стороны паз, в который она вставляется одним краем. Второй край опирается на скошенный брусок, прикрепленный к цоколю.

Немного материаловедения

Помимо сливной доски, в деревянных домах применяются отливы из металла и пластика.

Металлические изделия для отвода воды бывают стальные, алюминиевые и медные.

Из стальных наибольшим спросом пользуются оцинкованные отливы и такие, которые покрыты полимерной пленкой.

Эксплуатационные характеристики их выше, к тому же они имеют различные цвета.

Пластиковые изделия всем хороши и даже есть специальные элементы для угловых соединений. Уступают металлическим по прочности, но выигрывают в цене.

Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

  1. Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
  2. Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
  3. При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
  4. По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
  5. Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
  6. Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
  7. На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
  8. Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Проделанный паз обязательно нужно обработать антисептиком.

Посмотрите видео монтажа отлива:

Обезопасив наружную часть фундамента от воздействия влаги, тем не менее, необходимо периодически осматривать нижнюю часть стены, цоколь и крепление отливов для своевременного обнаружения затеканий или иных нарушений целостности конструкции.

Преимущества использования и ценовая составляющая

Стоимость отлива может существенно вырасти, если она ориентирована на индивидуальные особенности здания, и при этом сам элемент конструкции производится из дорогих или ценных материалов. Чем сложнее конструкция, тем хлопотнее обустройство, сложнее найти квалифицированного исполнителя и выше будет оплата его труда.

Изготовление защитного материала из простой конструкции самостоятельно обойдется в разы дешевле, но не во всех случаях будет выполнять свое функциональное назначение

Здесь важно найти золотую середину, которая позволила бы и сэкономить затраченные средства, и обеспечить высокую функциональность, а, значит, и долговечность всей постройки. Мастер-класс по монтажу отливов смотрите в этом полезном видео:

В постройке, которая возводится для долговечного проживания семьи, необходимо предусмотреть множество нюансов, среди которых основание и крыша – основные средства поддержать здание в рабочем состоянии на протяжении длительного срока. Чем выше уровень двух форпостов в борьбе с природными условиями, тем дольше и надежнее прослужит дом. Постройка своими руками – это и есть тот случай, когда в допущенных просчетах некого будет винить, кроме себя самого, и поэтому следует предусмотреть все, и сделать на высшем уровне.

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
