Устройство кровли для безупречной службы

Пароизоляция под профнастил. Виды пароизоляционных материалов под профнастил. Преимущества и недостатки.

При монтаже кровельного сооружения, предусматриваются гидроизоляционные, теплоизоляционные и пароизоляционные свойства крыши. Целевые назначения гидроизоялционных и теплоизоляционных материалов очевидны, они необходимы для сохранения тепла в помещении и являются защитой от проникновения под кровлю влаги

Но для многих остаётся открытым вопрос о необходимости формирования парозащитного слоя. Что такое пароизоляция и почему так важно её использовать при монтаже кровли?

Нужна ли пароизоляция под профнастил? Или конденсат – враг металлокровли.

Конденсат, вне зависимости от вида кровли, однозначно негативно сказывается на практичности и долговечности кровельных материалов. В тоже время он и уменьшает теплоизоляционные свойства используемых в кровле утеплителей и уменьшают срок их службы.

К примеру, при относительной влажности воздуха в 1%, теплопроводность материалов, используемых при утеплении, увеличивается примерно на 30%, а при повышении влажности воздуха до 5%, уровень теплопроводности увеличивается вдвое.

Пароизоляция под профнастил необходима однозначно. Она придаст дополнительную защиту для металлокровли от воздействия конденсата и сохранит функциональность теплоизоляционных материалов.

Использование дорогих теплоизоляционных материалов не приведут к желаемому результату без хорошей защиты кровли от проникновения пара и образования конденсата. Защита кровельного сооружения от проникновения холода в помещение должна бытьи, в совокупности, иметь гидроизоляционные, теплоизоляционные и пароизоляционные свойства.

Как бороться с задуванием снега под конек?

О том как бороться с  задуванием снега под конек, см .  в статье “Как правильно подобрать уплотнитель для профнастила и конька кровли”.

Какая бывает пароизоляция под профлист?

Выбор пароизоляционных материалов зависит от результата, который необходим для качественного благоустройства сооружения и бюджета, выделенного на защиту кровли от влаги.

Пергамин и полиэтиленовая пленка – бюджетный вариант

Пергамин

Пергамин — это один из классических материалов, который используется в качестве пароизоляции кровельных сооружений.

Достоинства:

• Прочность
• Долговечность
• Высокие показатели эффективности
• Низкая стоимость

Недостатки:

• Сложный монтаж;
• Большой вес;
• При температуре воздуха в 30 градусов по Цельсию и ясной летней погоде, профилированный настил нагревается до температуры около 80 — 90 градусов, а пергамин, под воздействием высокой температуры, начинает издавать неприятные запахи. Это не токсичные излучения, но, всё же, от таких запахов в жилом доме мало приятного.

Для пароизоляции кровли из металлического профиля в жилых помещений, пергамин будет не самым подходящим вариантом.

Полиэтиленовая плёнка

Полиэтиленовая плёнка делится на два типа – перфорированная и неперфорированная. Для гидроизоляции кровельных сооружений, специалисты рекомендуют использовать неперфорированную полиэтиленовую плёнку.

Достоинства:

• Низкая стоимость;
• Низкая паропроницаемость.

Недостатки:

• Маленький срок службы;
• Сложный монтаж в несколько слоёв;
• Легко повреждается.

Пленка полиэтиленовая пароизоляционная с армированием

Армированная полиэтиленовая плёнка — это не плохой вариант многослойных материалов пароизоляции для сооружений с хорошей приточно-вытяжной системой. Для армирования материала используется полипропиленовая ткань или сетка. Основная функция армирования заключается в обеспечении прочности пароизоляционной структуры. Чаще всего монтаж такой пароизоляции происходит с помощью самоклеящихся плёнок.

Достоинства:

• Высокая прочность
• Хорошая функциональность
• Небольшой вес
• Высокий коэффициент отторжения пара

Недостатки:

Полиэтиленовое покрытие имеет структуру, которая не способна удерживать большое количество конденсата на себе, и, образовавшиеся капли, начинают стекать на поверхность утеплителя.

Полипропилен отличается от полиэтиленового пароизолятора структурой. То отрицательное свойство, описанное в вышеупомянутом пароизоляционном материале, исключено за счёт дополнительного рельефного слоя. Антиконденсатный тканевый слой не позволяет скапливаться жидкости в виде капель на материале.

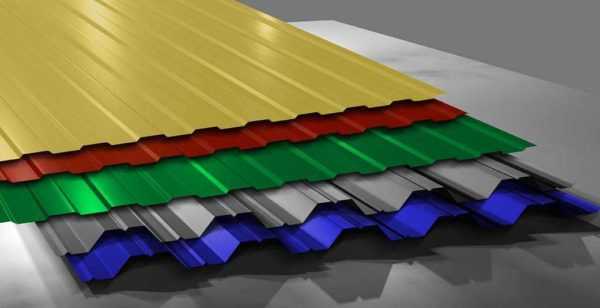

Виды профнастила

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

Цветной профнастил имеет много слоев

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Особенности укладки профнастила

Сразу же возникает вопрос, как сделать односкатную крышу на гараже из профнастила. В целом процесс установки профнастила не вызывает трудностей. Но перед работой следует ознакомиться со следующими правилами.

1. Односкатная крыша на гараж начинается с подготовительных работ. Как и в любой работе необходимо начать с подготовки инструментов.

Сначала нужно произвести подсчёт необходимого количества листов для того, чтобы сделать крышу. Места разрезания подлежат обработке, чтобы не возникла коррозия. Стыки листов должны характеризоваться плотностью.

2. Кладет начало работе стропильная система, которая должна состоять из древесины, обработанной антисептическим средством. Так гарантируется защита от влаги.

Стропильная система устанавливается под уклоном, что обеспечит стекание воды после дождя и других осадков. Уклон достигается за счёт разной высоты стен. На эти стены опираются стропила.

3. Далее определить уклон кровли. Оптимально 11 градусов. Но можно и больше. Выбирая угол уклона нужно опираться на погоду в месте расположения гаража.

4. Установить гидроизоляционную пленку. Закрепить её с помощью контр обрешетки.

5. Далее монтируется обрешетка из деревянного бруса, обработанного антисептическим составом. И только после этого можно осуществлять монтаж профнастила на крышу гаража.

6.1 При покрытии крыши профнастилом желательно:

• использовать листы марки Н или НС;
• наличие капиллярной канавки, что даст возможность не применять герметик для уплотнения нахлеста.

Односкатная крыша начинает собираться с нижнего края. Закрепление профнастила должно производиться с помощью саморезов. На саморезах есть резиновые шайбы, которые, в свою очередь, создают герметичное место для расположения креплений.

6.2 Крайние листы профнастила должны устанавливаться с помощью дополнительных крепежей, которые обеспечат защиту крыши от ветра.

Профнастил подлежит закреплению во впадинах, где есть обрешетка.

Соблюдение правил безопасности

Ознакомившись с информацией о том, как крыть крышу гаража профнастилом, следует знать о правилах в работе.

Во время работ необходимо перемещаться с осторожностью по поверхности. Наступать на дно волны

Профнастайл относится к объёмному материалу, поэтому установку должны производить два человека. С помощью болгарки должны вырезаться отверстия под трубы Прочность прилегания достигается за счёт металлического кровельного уплотнителя

Важно вмонтировать снегодержатели, которые позволят избежать различных обвалов, включая снег и лед

Конструкция удерживает снег, потому что крепится перед краями крыши.

Монтаж кровли — один из этапов строительства гаража своими руками. Следовать советам и рекомендациям данной статьи, значит достигнуть того самого результата надежности. Главное купить качественный материал и выполнять все правильно. Не забудьте про козырек!

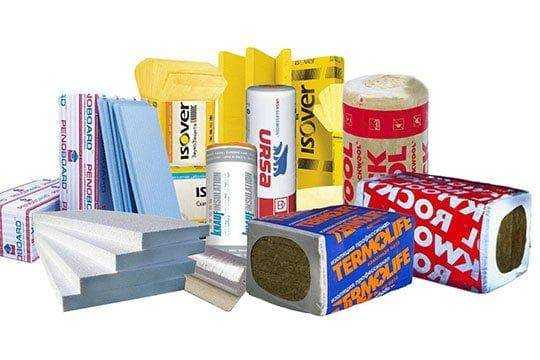

Выбор утеплителя

Процесс работы с различными видами отличается. Поэтому, перед началом работ необходимо учесть все нюансы и остановить выбор на одном из существующих на рынке утеплителей. К примеру, листы пенополистирола монтируются проще всех остальных вариантов. Их плотно укладывают между стропилами либо приклеивают непосредственно к перекрытиями. Принцип работы прост и не требует дополнительных инструкций.

Утеплитель пенополиуретан распыляется на поверхность специальным оборудованием, всю работу выполняют сторонние специалисты. Участие хозяина дома в процессе утепления – минимально.

Минеральная вата

Несколько сложнее работать с минеральной ватой. В то же время, это один из самых эффективных способ утепления кровли из профнастила. Монтаж занимает чуть больше времени, нежели предыдущие виды. Дополнительно придется докупить гидро- и пароизоляционную мембрану. Эти элементы – неотъемлемая часть работы с минеральной ватой.

Так как материал пористый, он легко впитывает влагу и конденсат. При длительном воздействии начинаются процессы гниения и образования плесени. Для недопущения этих процессов и применяются слои гидро- и пароизоляции. Нижний слой мембраны не пропускает конденсат из внутренних помещений, верхний слой – предотвращает намокание при образовавшемся конденсате с внутренней стороны профлиста.

Если пошагово разобрать этапы и технологию работы, то выполнить утепление этим материалом несложно. Необходимо внимательно соблюсти порядок расположения слоев. Если рассматривать кровельный утеплительный «пирог», начиная от профнастила, то он выглядит следующим образом:

• гидроизоляция (как правило, в ее роли выступает гидроизоляционная мембрана);
• слой утеплителя, в данном случае, минеральная вата;
• слой пароизоляционной мембраны;
• внутреняя отделка (этот слой не обязателен и выполняется по необходимости).

Следующим шагом будет выбор формы утеплителя. Минеральная вата представлена на строительном рынке в двух видах: в рулоне и листах.

Все детали подгоняются под расстояние между стропил. Удобнее всего в работе использовать малярный нож. Крепление осуществляется капроновой нитью, а также рейками 50мм*50мм для дополнительного, перекрестного утепления. Обязательно враспор между стропилами, заполняя при этом все пустоты и щели. Сжимать минеральную вату не рекомендуется, поэтому разметку и подготовку листов необходимо выполнить максимально в размер. Сверху закрепляется слой пароизоляционной мембраны и закрывается, при необходимости, финишным, декоративным покрытием.

Пенополиуретан

Это один из самых экономически затратных вариантов утепления. И в то же время, он может стать единственным решением для кровель со сложным рельефом и геометрией. Второе его преимущество – малый вес готового слоя.

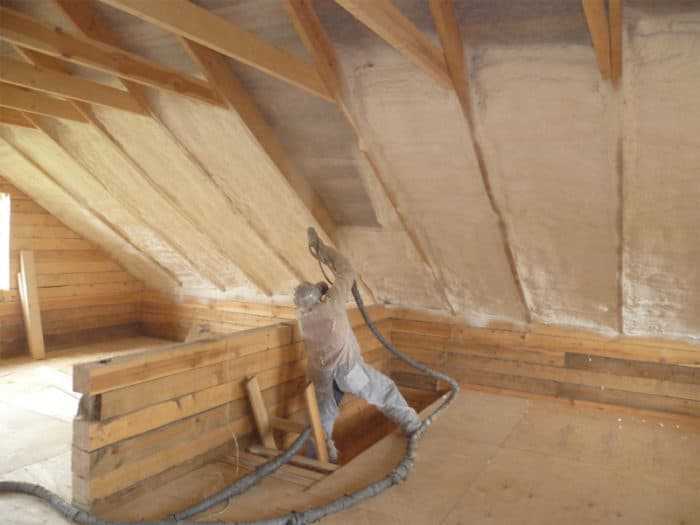

Работа с ним выполняется специальным оборудованием с распылителем. Пенополиуретан наносится тонким слоем на всю внутреннюю поверхность кровли, не образуя пустот и провалов. По итогам работы, получается тонкое, легкое утепление, прекрасно сохраняющее тепло внутри и не впускающее холодный воздух извне. Материал обладает небольшим звукоизоляционным эффектом.

Еще один плюс – минимальные подготовительные работы. Все, что потребуется – освободить поверхность кровли от крупного мусора и загрязнений. Пена полиуретана прекрасно закрепляется на любых, даже самых сложных, поверхностях самостоятельно. Никаких дополнительных работ по монтажу производить не требуется.

Минусом можно назвать дополнительные работы по устройству вентиляционных отверстий. Пенополиуретан полностью паронепроницаемый, а значит, в помещении необходимо реализовать постоянную циркуляцию воздуха.

Экструдированный пенополистирол

Еще один вид современного утеплителя. Отличается высокими показателями теплоизоляции и повышенной прочностью. Работа с ним происходит по тем же этапам, что и с пенопластом или другими листовыми утеплительными материалами.

Лист пенополистирола подгоняется под размер между стропилами. Лишний материал удаляется с помощью малярного ножа. Монтаж осуществляется с помощью монтажной пены и саморезов (на время засыхания пены, после удаляются). Между листами утеплителя и верхним слоем гидроизоляции обязательно должна присутствовать воздушная подушка. Ее размер составляет 2-5 см. Все стыки, щели в боковых соединениях листов и стропил запениваются монтажной пеной. Получается ровная, гладкая поверхность. Нижним слоем монтируется пароизоляционная пленка. Она защитит стропильную часть от конденсата.

Основные составляющие

Профнастил или профилированный лист используется для обустройства несущего слоя крыши, этот кровельный материал изготавливают холодным прокатом из оцинкованной листовой стали. При производстве его профилируют, т.е. придают определенную форму.

Гидроизоляция служит для защиты утеплителя от накопления влаги и гниения стропильной системы под воздействием наружной влаги. Это покрытие может быть выполнено из полиэтиленовых, полипропиленовых пленок или из многослойных диффузионных мембран. Подробнее тут.

Пароизоляция защищает теплоизоляционный слой от попадания насыщенных влагой паров. Для этого обычно используются пленки из армированных полимерных тканей.

Утеплитель применяют для уменьшения потерь тепла в холодное время и нагрева помещения в жаркое. Читайте в обзоре: чем лучше утеплить крышу мансарды.

Обрешетка состоит из деревянных брусьев, укладываемых перпендикулярно на стропила. Ее основная задача — обеспечить равномерное распределение нагрузки. Контробрешетка используется для обеспечения циркуляции воздуха между покрытием и влагозащитным слоем.

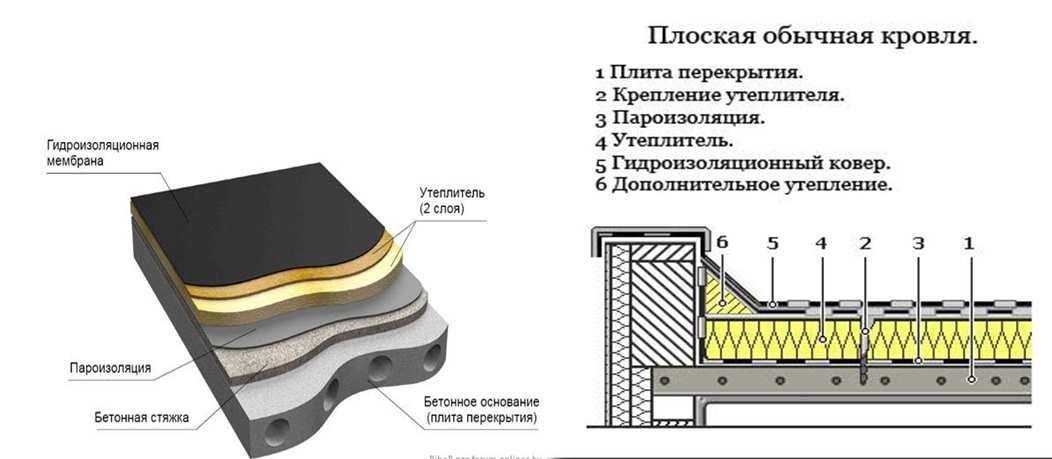

Устройство теплой кровли из профнастила на плоских крышах

Плоскими обычно делают крыши нежилых строений и зданий производственного назначения. В этом случае профнастил обычно оказывается не выше, а, наоборот, ниже тепловой изоляции. То есть он выполняет роль перекрытия.

При утеплении таких кровель поверх листов профлиста свободно стелют гидроизоляционную пленку с нахлестом в 100 мм. Далее раскладываются плиты утеплителя. Укладывать их можно однослойным либо двухслойным способом.

Однослойным первый способ называется условно. Поскольку теплоизоляционные плиты выпускаются толщиной не более 100 мм, их всегда укладывают в несколько слоев. Но в «однослойной» укладке, все плиты утеплителя имеют одинаковую плотность.

При двухслойном способе верхний слой теплоизоляционных плит имеет большую плотность, а, значит, и большую нагрузочную способность. При этом плиты верхнего слоя распределяют нагрузку на кровлю по всему слою тепловой изоляции. Такой способ укладки позволяет выполнять эксплуатируемые кровли, которые легко могут выдерживать вес человека.

После монтажа плит, поверх слоя тепловой изоляции укладывается кровельное покрытие из битума или ПВХ.

Читайте по теме:

Маркировка профнастила для крыши

Не знаете, какую марку профнастила Вам лучше выбрать для крыши? Не можете разобраться в расшифровке маркировки профлиста? Читайте статью – в ней Вы найдете нужные Вам ответы.

Как перекрыть четырехскатную крышу профнастилом?

Два главных отличия четырехскатной кровли из профнастила от классической двускатной крыши. Особенности стропильной системы кровли из профлиста. Преимущества 4-х скатной кровли по сравнению с другими вариантами. Обо всем этом — в статье.

Заземление металлической крыши

Если Вы хотите защитить свой дом от попадания молнии, то читайте статью. Из нее Вы узнаете, как правильно установить молниезащиту, какой она бывает и в каких случаях лучше обойтись просто заземлением металлической крыши.

Гидроизоляция и вентиляция холодной кровли

Если вы укладываете микроперфорированный продукт, то такой слой будет блокировать доступ влаге извне, но при этом водяной пар может без проблем проходить этот участок. Можно сказать, что укладка пароизоляционных продуктов на кровельных скатах в данном случае необязательна. После проникновения пара внутрь, он оказывается промеж гидроизоляционным материалом и металлическим покрытием, откуда он удаляется естественной вентиляцией.

ВАЖНО: Когда используется плотная гидроизоляционная пленка, задерживающая водяной пар, это приводит к значительному повышению влажности воздуха и, как правило, сырости в помещении. При повышенной влажности воздуха начинаются процессы конденсации, таким образом влага скапливается на обратной стороне пленки проникает во все материалы кровли

В связи с данным фактом, для строительства холодной крыши не рекомендуется использовать такие материалы как: полиэтилен и полипропилен, рубероид, а также пергамин

При повышенной влажности воздуха начинаются процессы конденсации, таким образом влага скапливается на обратной стороне пленки проникает во все материалы кровли. В связи с данным фактом, для строительства холодной крыши не рекомендуется использовать такие материалы как: полиэтилен и полипропилен, рубероид, а также пергамин.

Вентиляционная система холодных крыш довольно проста. Чтобы ее создать, оставляются зазоры, которые, как правило, находятся вдоль карнизного свеса. Воздушные массы проходят через них, собирают весь увлажненный воздух и удаляют его через холодный треугольник, находящийся в коньковой части крыши.

Контробрешетка является конструкцией для обеспечения дополнительной вентиляции.
Чаще всего ее можно встретить на сложных кровельных системах, где в качестве покрытия используются продукты с высокой степенью гидроизоляции, например, металл, битумная черепица и прочие. Зазор, который создается при помощи установки контрообрешетки позволяет свежему воздуху просушивать кровельный пирог с обеих сторон, поэтому конструкции с таким пирогом служат значительно дольше остальных.

Зачем делатьгидроизоляцию?

Заботливый владелец дома гидроизоляцию кровли под профнастил выполняет обязательно. Вот пример: профнастил не сможет на все 100% исключить попадания влаги в подкровельное пространство строения. Почему? Да потому что обильные дождевые воды, большая масса снега при сильном ветре все равно проникнут в подкровельное пространство. И как бы человек ни старался это все равно произойдет. Начнется коррозионный процесс.

Износ крепежей на кровле и модулей

Постепенно листы профнастила на кровле подвергаются деформациям от температуры. Поэтому покрытие начинает пропускать через себя влагу. Это отмечается в стыках на кровельных модулях. Бывают на практике случаи другие. Появляется прохождение влаги в местах закрепления профнастила к стропилам. Это происходит потому, что по истечении времени затяжка саморезов дает слабину.

Шайбы могут разрушиться совсем. Попадание воды под крышу чревато еще тем, что стропила начинают подгнивать. А потом рушатся совсем. И вместе с ними разрушается каркас на кровле.

Специалисты говорят: если монтаж сделан правильно, то неожиданные моменты не появятся. Ведь качественное покрытие сможет защитить строение от любой влаги. Вроде бы, и гидроизоляцию делать не надо. Теоретически это правильно. Но, появляется влага. Это могут быть простые осадки или конденсат. Он может образовываться на кровле изнутри. Это происходит из-за разных показателей температуры, стоящей внутри строения и снаружи его. Что будет если пройдет косой дождь, снег со штормовыми ветрами – появится влага.

Вероятность возникновения конденсатных проявлений будет еще выше, если через чердачное пространство проходят инженерные сети. Не выполнена герметизация их входов в пространство. Это может быть трубопровод для горячей воды, отопления, каналы для вентиляции, дымоходы от каминов. Ведь среды, которые циркулируют по трубопроводам, имеют разную температуру. Иногда повышенную.

Эта температурная разница разогревает здесь воздух. Чем способствует возникновению конденсата. Но ведь главное условие для кровли – отсутствие влагонепроницаемости, прочность, стойкость против действий температуры. Конденсат может выводиться, используя устроенные зазоры. Чтобы эти зазоры были, необходимо гидроизоляцию раскладывать в необходимом виде. Именно это даст возможность в будущем, исключить возникновение изъянов.

Вывод: монтаж из профнастила выполняют внахлест. Сложней всего выполнять гидроизоляцию стыка трубы. Гидроизоляция печной трубы – важная, ответственная работа. Проникновение воды через стык между печной трубой на крыше и профнастилом приводит к катастрофе. Именно трубы на крыше из профнастила надо обустраивать наиболее тщательно.

Выбор материала

Выполнение гидроизоляции делать надо. Пусть это будет бюджетный и недолговечный вариант гидроизоляции. Например, пленка из полиэтилена. Но ведь существуют еще более качественные материалы, их можно выбрать. Отбор можно осуществить в их сторону. Выбирая материал надо руководствоваться высокими свойствами прочности. Этими качествами обладают полиэтиленовые виды мембран, они с армированием. Есть еще:

• пленки из полипропилена;
• антиконденсатные мембраны. В их составе присутствует слой вискозно-целюлозного нетканого материала. Слой лишнюю влагу поглощает.

Также при не утепленных металлических кровлях из профнастила подойдет гидроизоляционная мембрана с названием Ондутис RV. Гидроизоляция – залог долговечности строения, не только частного, а любого здания. Главное – грамотно материал выбрать. Преимущество гидроизоляции практичность, износостойкость. Этим показателям отвечает выбранный материал. Вместе с гидроизоляцией профнастил обеспечит кровле необходимую защиту.

Гидроизоляцию под профнастил обустраивают поверх слоя теплоизоляции. Выполняют операцию перед работой с покрытием – профнастилом. Для гидроизоляции используют мембранные пленки. Они устойчивые к температурным перепадам, излучению лучей солнца, негативным действиям окружающей среды, состояниям погоды. Если же владелец под профнастил не делает гидроизоляцию, он обрекает кровлю на гибель. Ведь срок использования такой конструкции почти в два раза меньше, чем у крыши с защитой.

Как сделать устройство кровли из профлиста своими руками – требования к конструкции

При обустройстве кровли в последние годы стали все активнее использоваться стальные профлисты, которые пришли на смену более традиционным оцинкованным изделиям. Профнастил имеет немало достоинств, которые и обеспечили ему популярность как среди профессиональных строителей, так и среди владельцев частных домов. Профилированные листы отличаются хорошей прочностью, неплохой сопротивляемостью коррозийному воздействию и приемлемой стоимостью.

Впрочем, основное достоинство, которое ценится молодыми мастерами – простота монтажа, позволяющая монтировать кровлю из профнастила самостоятельно. Конечно, определенные знания и умения все же потребуются – но их вполне можно приобрести, изучив несколько статей по данной теме. В этой статье будет рассмотрено устройство кровли из профлиста и ее особенности.

Кровельный пирог крыши из профнастила

Холодной кровлей называют конструкцию крыши, в которую не включается термоизоляция скатов, потому что чердачное помещение не отапливается. Эта технология считается традиционной, она весьма эффективна, так как подкровельное помещение служит воздушной прослойкой, необходимой для и стропильного каркаса. Как правило, крыша холодного типа используется в строительстве хозяйственных, производственных и сезонно используемых сооружений. Схема кровельного пирога в таком случае состоит из следующих элементов:

1. Стропильные ноги. Стропила для крыши холодного типа из профлиста изготавливают из деревянных досок с сечением 50х150 мм или металла. Максимальный шаг между стропильными ногами составляет 100 см.
2. Гидроизоляционный материал. Поверх стропильных ног с помощью строительного степлера полосами внахлест закрепляют гидроизоляцию, в качестве которой используют пленки, диффузные мембраны или обычный рубероид. Гидроизоляционный материал укладывается с небольшим провисанием, чтобы предотвратить разрывы.
3. Контробрешетка. Контробрешетка изготавливается из деревянных реек толщиной 2-3 см, который приколачивают вдоль стропильных ног поверх гидроизоляции. Она дополнительно фиксирует гидроизоляционный материал и обеспечивает вентиляционный зазор между ним и профнастилом.
4. Обрешетка. Обрешетку изготавливают из досок 40х100 мм или брусков 40х40 мм. Применяется решетчатая и сплошная схема монтажа. Чем больше несущая способность профлиста, тем реже можно делать шаг между элементами.
5. Кровельный материал. На обрешетку укладываются листы профнастила, которые нахлестывают друг на друга в горизонтальном и вертикальном направлении, чтобы создать герметичное покрытие, и закрепляют кровельными саморезами.

Отличия кровельного пирога «теплой» и «холодной» крыши

Состав кровельного пирога

Пирог холодной кровли

Кровля считается холодной, если подкровельное пространство не утепляется и чаще всего не используется. В некоторых случаях чердачное помещение оставляют холодным сознательно — обустройство винного погребка, места для хранения продуктов, тренажёрного зала, мастерской или спальни, которая будет весьма востребована в знойные дни.

На чердаке под холодной крышей можно создать полноценное помещение, если найти к нему функциональный подход

Помимо чердачных кровель бывают также холодные бесчердачные конструкции, венчающие беседки, террасы, центральный вход в здание, оранжереи и прочее.

Бесчердачная крыша бывает холодной и тёплой в зависимости от предназначения здания

Устройство и состав пирога для холодной кровли зависит от её уклона. Для скатных крыш кровельный пирог обустраивается в двух зонах: по скатам и по нижнему перекрытию.

Если смотреть изнутри, то на скатах последовательность слоёв будет следующей:

• гидроизоляционный материал, закреплённый на стропилах;
• контррейки, фиксирующие гидроизоляцию и обеспечивающие вентиляционный зазор;
• обрешётка;
• кровельное покрытие.

На плитах перекрытия (от внутренних помещений к подкровельному):

• обивка потолка;
• паробарьер;
• утеплитель.

Для пологих чердачных крыш схема расположения слоёв остаётся такой же, только деление проходит между нижним и верхним перекрытием. Здесь существует одна особенность — гидроизоляция в состав кровельного пирога не входит и по верхнему основанию не прокладывается, кроме конструкций, где базой под кровельный настил служат деревянные балки, опирающиеся на стены и прогоны.

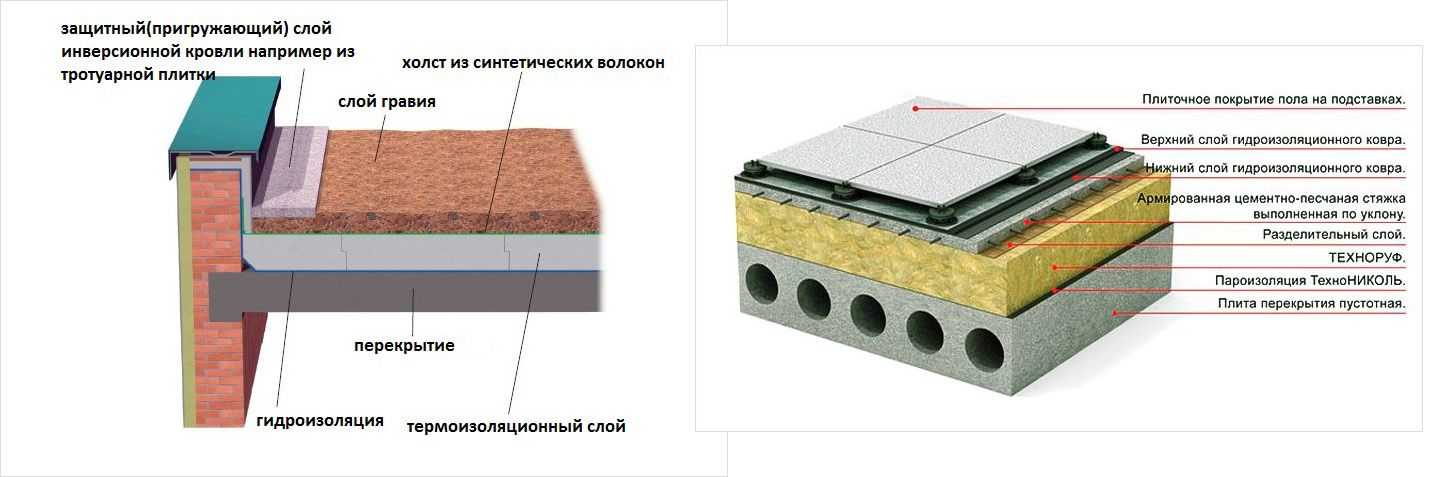

Плоская холодная кровля устраивается только с пароизоляцией, за исключением случаев, когда надчердачная крыша поддерживается деревянными балками

Исключение гидрозащиты из состава кровельного пирога для таких конфигураций полностью обосновано. Мягкая кровля, которая чаще всего используется на плоских крышах, сама является превосходным герметиком. К тому же укладывается кровельный материал на прочную основу из профлистов либо бетонных плит, по которым устраивается разуклонка из керамзита или перлита и выравнивающая цементная стяжка, чего вполне достаточно, чтобы предупредить любые протечки.

Разуклонка из керамзита — доступный и недорогой способ по отведению дождевой воды с плоской кровли

Холодные чердачные кровли — самые правильные конструкции. В них обеспечена хорошая естественная циркуляция воздуха, которая по мере надобности усиливается кровельными аэраторами. Недаром такие крыши издавна строились на Руси. Весь кровельный пирог в них состоял из слеги (современная обрешётка), набитой по быкам (стропилам), а также уложенного поверх чернового и красного тёса. Прослужить холодные крыши могут сотни лет, сохранив пригодной всю кровельную конструкцию.

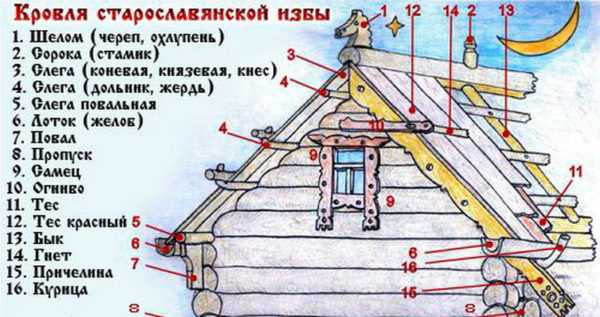

В стародавние времена избы накрывали двускатными крышами «на самцах» безгвоздевым способом и укрывали любым подручным материалом

Пирог под мягкую черепицу Shinglas

Холодная кровля с деревянной стропильной системой и качественным мягким покрытием «Шинглас» нередко обустраивается в частных домах и административных зданиях. Такая конструкция отличается простотой монтажа, обслуживания и эксплуатации. В состав кровельного пирога входят:

• деревянная разреженная обрешётка из бруса необходимого диаметра, чаще всего 40Х40 мм;
• сплошной настил из плит OSB или водостойкой фанеры толщиной 10–12 мм, обеспечивающий жёсткую базу, необходимую под мягкий материал;
• подкладочный ковёр;
• гибкая черепица.

Как видим, конструкция эта весьма простая. Даже один человек справится с её устройством, сэкономив при этом на оплате услуг подрядчиков.

Допускается 2 варианта сборки утепленного кровельного пирога

Вариант 1

Схема утепления кровли

стропила; гидроизоляционная пленка; контробрешетка и обрешетка; кровельное покрытие

После сборки между стропилами изнутри закладывается утеплитель. При этом необходимо соблюсти вентиляционный зазор для вентиляции толщиной 2 см между гидроизоляцией и утеплителем. И затем все это закрыть пароизоляционной пленкой.

Как правило, в качестве утеплителей в кровельных конструкциях используют минераловатные материалы, они популярны за счет их высокой паропроницаемости.

Вариант 2

пароизоляция на нижней части стропил; утеплитель; вентиляционный зазор; гидропленка; контробрешетка; обрешетка; кровельное покрытие.

Используя данную систему, крайне важно соблюдать наличие и величину вентиляционного зазора между гидропленкой и утеплителем! Если допустить их соприкосновение, возникнет намокание утеплителя и потеря его теплоизолирующих свойств. Если соблюсти данный зазор невозможно, необходимо использовать супердиффузионные мембраны, которые могут укладываться без зазора, сразу непосредственно на утеплитель

И хотя стоимость таких мембран относительно высока, у них есть целый ряд преимуществ. Во-первых, мембрана укладывается прямо на утеплитель, что уменьшает толщину “кровельного пирога” и потому позволяет уложить большее количество утеплителя. Во-вторых, мембраны ветронепроницаемы, что значительно снижает потери тепла с поверхности утеплителя. Кроме того, при высокой внутренней паропроницаемости изнутри мембрана водонепроницаема снаружи. Это ее свойство позволяет кровле «дышать»

Если соблюсти данный зазор невозможно, необходимо использовать супердиффузионные мембраны, которые могут укладываться без зазора, сразу непосредственно на утеплитель. И хотя стоимость таких мембран относительно высока, у них есть целый ряд преимуществ. Во-первых, мембрана укладывается прямо на утеплитель, что уменьшает толщину “кровельного пирога” и потому позволяет уложить большее количество утеплителя. Во-вторых, мембраны ветронепроницаемы, что значительно снижает потери тепла с поверхности утеплителя. Кроме того, при высокой внутренней паропроницаемости изнутри мембрана водонепроницаема снаружи. Это ее свойство позволяет кровле «дышать».

Схема утепления крыши.

Для проверки достаточности высоты выбранных стропил нужно сверить ее с предусмотренной проектом толщиной утеплителя. Например, если предполагается базальтовый утеплитель, его толщина должна равняться 120-150 мм. И тогда может оказаться, что стропильная система из бруса 100 мм для его укладки не подойдет.

Очень трудоемки при строительстве и требуют специальных навыков узлы плоской кровли. Это необходимо заранее предвидеть.

Помимо подробно рассмотренных выше конструкций кровельного пирога, существует еще немало их типовых разновидностей.
