Виды плит перекрытия для стен из газобетонных блоков и их монтаж

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

• подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
• монтаж перекрытия;
• крепление к фундаменту, этот процесс называется анкеровкой;
• заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Укладка железобетонных перекрытий на стены

Технология укладки плит перекрытия на стену выбирается с учетом особенностей материала, из которого возведены стеновые конструкции.

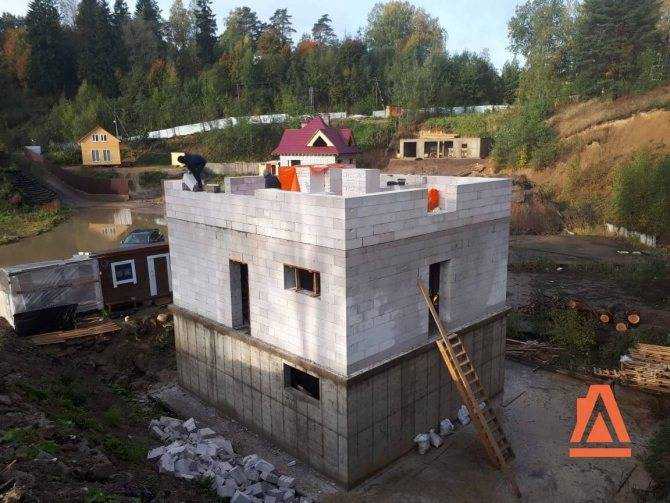

Стены из газобетона

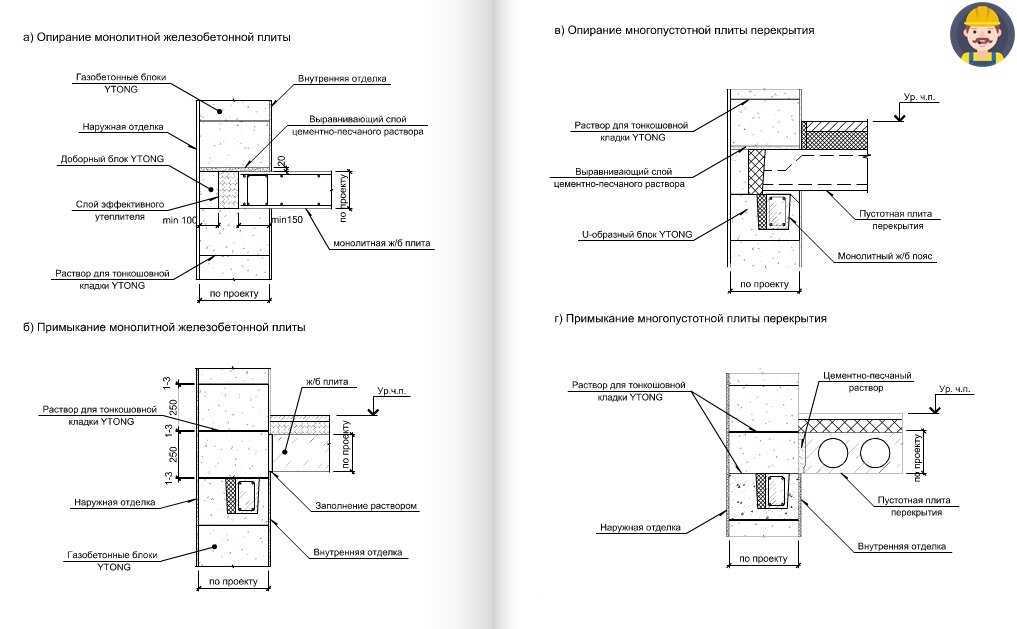

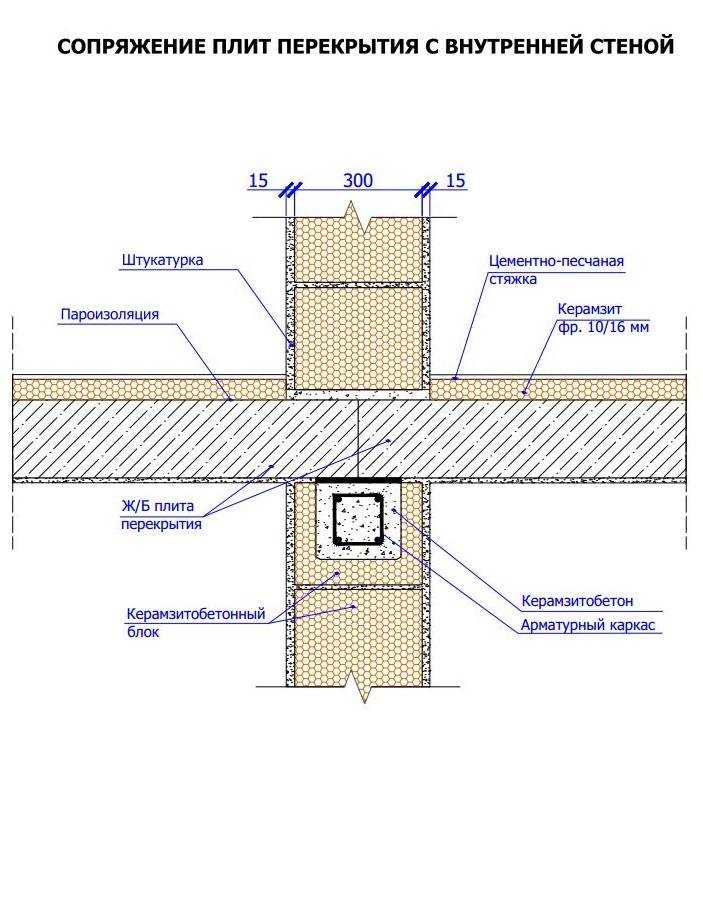

По контуру постройки из газобетонных блоков требуется возвести бетонный армопояс. Монолитная конструкция обустраивается на внешних несущих стенах, а также на внутренних, если они стоят на фундаментном основании.

Ключевые требования:

• для армированного монолитного пояса применяют бетон В15 или более высокого класса прочности;
• ширина пояса должна соответствовать ширине стены, но для стен шириной более 500 мм допускается уменьшить данный показатель армопояса на 100-150 мм;
• плиты и пояс дополнительно соединяются при помощи сварки закладных деталей.

Глубина опирания при укладке плит на газобетонные блоки должна соответствовать нормативам:

• от 40 мм при опирании по контуру:
• от 50 мм для ЖБ изделий длиной до 4200 мм при опирании по двум сторонам;
• от 70 мм для ЖБ изделий длиной более 4200 мм при опирании по двум сторонам.

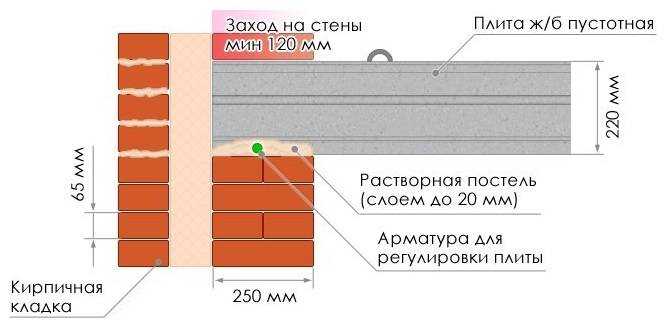

Стены из кирпича

Стены из кирпича возводятся на полную толщину до запроектированной высоты потолка. Далее кладка выполняется только с внешней стороны здания, благодаря чему формируется ниша, куда будет уложен край плиты перекрытия.

Минимально допустимая глубина опирания по нормативам составляет 90 мм. Но при проектировании обычно предусматривают глубину опирания 120 мм (половина кирпича) и формируют нишу глубиной 130 мм, чтобы оставить термоизоляционный зазор, иначе перекрытие будет служить мостиком холода.

Для укладки плит перекрытия на кирпичную стену применяют тот же раствор, что использован для кладки кирпичей.

Армопояс

Перед монтажом перекрытий на основные конструкции, устанавливается монолитный армопояс. Его выполняют по периметру площади капитальных стен, на всю их ширину. По краю устанавливается опалубка, затем монтируется армированный каркас из продольных, поперечных и вертикальных арматурных стержней, и заливается бетоном.

При возведении армопояса, обязательно соблюдение следующих требований:

1. Высота армопояса от 20 до 40 см (не меньше высоты стандартного газобетонного блока).
2. Ширина должна соответствовать ширине несущего элемента.
3. Толщина арматуры – не менее 8 мм. Каркас жестко вяжется проволокой или скрепляется сваркой.
4. Бетон должен соответствовать марке раствора, используемого при кладке. Рекомендуемая марка используемого бетона — не менее класса В15.

Армопояс служит для равномерного распределения всех нагрузок. В нем также устанавливаются арматурные крепления, которые предназначены для надежного монтажа межэтажных перекрытий. Поскольку армопояс представляет собой холодную бетонную прослойку, на нем предусмотрено обустройство термоизоляционного покрытия.

Нормированные значения глубины опирания

Параметры (глубина) захода плит на стены из «легких бетонов» (газосиликат, газобетон, пенобетон и др.), зависят от:

• толщины материала стен несущей конструкции;
• для каких целей строится здание (жилье, производство, административное помещение);
• размеров пролетов;
• веса, размера перекрытий;
• вида и величины нагрузки (статистическая или динамическая, точечная или распределенная);
• района строительства (сейсмичность).

Эти факторы, учитываются в расчетах, делающихся для надежности строений. Действующие нормативные акты, определяют глубину опирания плит на блоки по:

1. Торцам – 25 см.
2. Контуру, не меньше 4 см.
3. Двум сторонам (пролет до 4,2 м – не менее 5 см, свыше 4,2 м – 7 см).

Окончательные размеры, определяются при проектировании здания, инженерными расчетами. При уменьшении допустимых размеров, происходит разрушение края кладки. А при превышении – защемление (нагрузка веса от вышестоящей стены). Результат – растрескивание, разрушение стен.

Нюансы монолитного строительства

Все основные требования к процессу создания монолитных конструкций из железобетона – в том числе и перекрытий, изложены в своде правил 52*103*2007.

На заметку: Эти правила относятся только к конструкциям из тяжёлого бетона, заливаемым без предварительного напряжения арматуры.

Возведение монолитного каркаса здания

• При проектировании любого здания выбирается КС (конструктивная система), в которой все несущие элементы увязываются так, чтобы обеспечить строению максимальную устойчивость и прочность.
• Определяющим фактором здесь является применяемый массово строительный материал: дерево, металл, сборный или монолитный железобетон. Так как темой данной публикации является монолит, именно о нём и будем вести речь.
• Монолитное перекрытие может устраиваться и по сборным ЖБ стенам, и по каменной кладке. Тут многое зависит от типа конструктивной системы, и основные из них представлены ниже:
  1. Колонная система, где основным несущим элементом являются колонны;
  2. Стеновая система, где все нагрузки воспринимают стены;
  3. Смешанная, где нагрузки распределяются между колоннами и стенами.

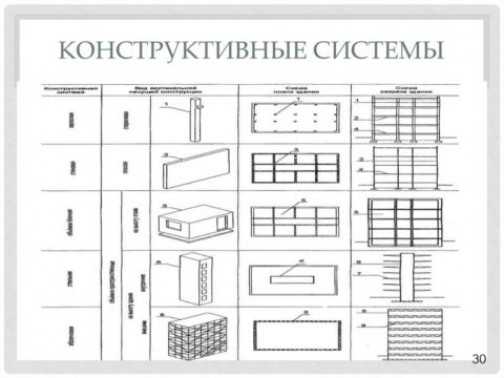

Варианты конструктивных систем

На заметку: При строительстве многоэтажных зданий, перекрытия для нижних этажей нередко проектируют в одной системе, а для верхних – в другой.

Какими бывают перекрытия в монолите

Монолитные перекрытия могут быть:

Плоскими. Их обычно проектируют для зданий с пролётами между колоннами или стенами менее 8 метров. Это обычный, наиболее часто применяемый, вариант для гражданского строительства;

Плоские перекрытия в строящейся жилой многоэтажке

Ребристыми. Применяют при пролётах до 12 метров, чаще в промышленном строительстве.

Ребристое перекрытие в административном здании

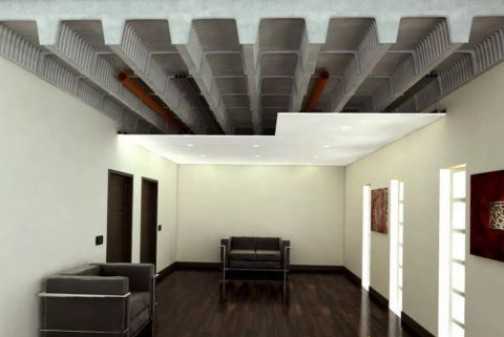

Кессонными. Их рекомендуется устраивать в помещениях зального типа – как производственных, так и жилых. За счёт углублений в перекрытии улучшается акустика помещений, и появляются широкие возможности для дизайна потолка.

Перекрытие кессонного типа

Пустотными. Применяют там, где необходимо максимально снизить вес конструкции. Чаще всего это перекрытия большой площади в одноэтажных зданиях.

Вариант монолитного пустотного перекрытия

Необходимую конфигурацию перекрытие принимает за счёт использования при заливке специальных форм:

Общие требования к плитам

Главными параметрами, от которых зависит прочность и надёжность заливаемого перекрытия, являются:

1. Габариты в поперечном сечении – а именно, толщина плиты;
2. Класс применяемого бетона, который определяет его прочность на сжатие;
3. Содержание в плите продольной арматуры, количество которой определяется, исходя из длины пролётов и предполагаемых нагрузок на перекрытие.

Стандартная плита со сплошным сечением обычно имеет толщину не менее 160, но не более 250 мм. Бетон для заливки должен применяться класса В20, не ниже. Толщина всех прочих плит варьируется от 250 до 500 мм, с применением бетона класса В25.

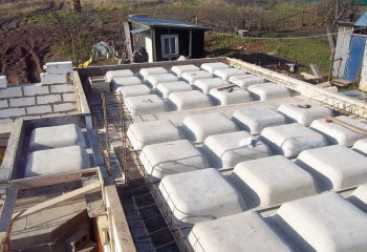

Пустотные блоки в качестве вкладыша

Армирование

Согласно правилам, плоские плиты армируются:

1. Продольно, в два ряда — вдоль верхней и нижней плоскостей;
2. Поперечно, с распределением арматуры по всей площади и усиления в местах опирания плиты на стены или колонны;
3. На участках в концах плит должна устанавливаться арматура в виде П-образных хомутов, позволяющих произвести анкеровку концов продольных стержней.

Нормированные значения глубины опирания

Параметры (глубина) захода плит на стены из «легких бетонов» (газосиликат, газобетон, пенобетон и др.), зависят от:

• толщины материала стен несущей конструкции;
• для каких целей строится здание (жилье, производство, административное помещение);
• размеров пролетов;
• веса, размера перекрытий;
• вида и величины нагрузки (статистическая или динамическая, точечная или распределенная);
• района строительства (сейсмичность).

Эти факторы, учитываются в расчетах, делающихся для надежности строений. Действующие нормативные акты, определяют глубину опирания плит на блоки по:

1. Торцам – 25 см.
2. Контуру, не меньше 4 см.
3. Двум сторонам (пролет до 4,2 м – не менее 5 см, свыше 4,2 м – 7 см).

Окончательные размеры, определяются при проектировании здания, инженерными расчетами. При уменьшении допустимых размеров, происходит разрушение края кладки. А при превышении – защемление (нагрузка веса от вышестоящей стены). Результат – растрескивание, разрушение стен.

Правила укладки плит перекрытия

Правила укладки и анкеровки

Изделия укладывают после установки опорных элементов каркаса и сварки их закладных деталей. Панели подаются краном к месту установки в горизонтальном положении. Иногда плиты привозят в транспорте со сдвигом, наклонно, тогда используют захваты с автоматикой или кантователи в виде рамы для перевода в горизонталь.

Состав работ по нормам ЕНиР 4-1-7:

• приготовление раствора для заделки стыков после сварки;
• подъем и установка плит в проектное положение;
• выверка с помощью приборов положения элементов, исправление неточностей;
• сварка закладок на плитах, опорных конструкциях и между собой на панелях;
• заливка бетона в пустоты швов.

Место установки очищают, расстилают раствор под опорной площадью. Монтажники принимают следующую часть перекрытия и кладут на слой раствора. Выверяют панель при натянутых стропах, контролируют горизонтальность и высоту. Монтажные петли ранее приваренных элементов подгибают ломом и молотком, чтобы выдержать размер опирания.

До начала укладки заканчивают работы:

• монтаж колонн и контроль из вертикальности, положение по высоте и в плане по чертежу;
• ответная засыпка фундаментных пазух с трамбовкой;
• составление технической карты передвижения и стоянок подъемного крана;
• завозка в рабочую зону инструментов, инвентаря и материалов.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. Главная функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

• сборно-монолитные;
• многопустотные;
• изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

https://youtube.com/watch?v=68QVo02-M8U

Требования к перекрытию

Перекрытия и их свойства отвечают требованиям:

• Прочности – легко выдерживаются все нагрузки.
• Жесткости – нормативные документы устанавливают допустимые прогибы изделий.
• Технологичности – сборка не вызывает затруднений.
• Пожаробезопасности – препятствие распространению огня и выдерживание высоких температур.
• Звукоизоляции – отсутствие слышимости между этажами.
• Экономичности – расчет стоимости по перекрытиям не должен превышать 10% от стоимости всего объекта.

Возведение домов из газобетонных блоков набирает популярность. Но этот материал довольно хрупок, значит выбор материала перекрытий нужно сделать правильно. Рассчитываются детали конструкций межэтажных, подвальных, мансардных, на стадии проектирования. Соблюдение всех технологий процесса строительства обеспечит в дальнейшем оптимальный микроклимат в доме. Характеристики перекрытий должны соответствовать всем требованиям современного строительства. Газобетонные блоки обладают свойствами теплоизоляции и обеспечивают комфортное проживание.

Специфика строительства домов из газобетона

Монтаж газоблоков производится по общим правилам для штучных стройматериалов — укладка рядами с перевязкой блоков для лучшего сцепления и упрочнения кладки. Однако, учитывая особенности материала, его пористую структуру и низкую сопротивляемость нагрузкам, приходится соблюдать несколько специальных правил.

• кладку нельзя производить на обычный песчано-цементный раствор, только на специальный клей. Толщина швов газобетона не должна превышать 2-4 мм, иначе образуются мостики холода и образуется конденсат. Материал начнет мокнуть и разрушаться;
• ряды газоблоков необходимо армировать горизонтальными арматурными стержнями с шагом 1 м по вертикали (или каждые 3-4 ряда). Это защитит кладку от возникновения трещин;
• Под всеми видами нагрузки (перекрытиями, оконными и дверными проемами) необходимо устанавливать армопояс — обвязку из ряда U-образных блоков, заполненных раствором с уложенным внутрь арматурным каркасом.

Это далеко не все правила, но большинство приемов монтажа ориентированы на выполнение именно этих требований. Помимо этого, кладка блоков должна производиться с максимальной аккуратностью и точностью, иначе не удастся выдержать требуемую толщину швов. Ряды приходится шлифовать и подгонять их геометрию под требования кладки. Газобетон хорошо обрабатывается, режется ручным инструментом. Блоки можно идеально подгонять друг к другу, главное — аккуратность и тщательность.

Основной проблемой, возникающей при кладке стен из газоблоков, является не материал, а неквалифицированные строители. Многие застройщики, желая сэкономить, нанимают неофициальные бригады из неподготовленных, случайных людей. Они не знакомы с правилами строительства, не обладают опытом работ с газобетоном. Результатом такой экономии становятся проблемы со всеми узлами дома — от фундамента, до крыши. Опытные строители рекомендуют не связываться с подобными «специалистами». Если необходимо сэкономить — надо строить своими руками.

Можно ли класть плиты перекрытия на газоблок

Плита перекрытия (ПП) — это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.

Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:

Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:

• 1П — толщиной 120 мм;
• 1 ПК — толщиной 220 мм с круглыми отверстиями 160 мм.

Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.

Достаточная толщина стены. Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:

• под межэтажные перекрытия — 300 мм;
• под мансардные или чердачные — 200 мм.

Глубина опирания ПП должна составлять не менее 120 мм.

Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса — 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.

При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины — это мосты холода, поэтому стены начнут промерзать.

Последовательность действий

При реализации работ соблюдается общая последовательность, характерная для монолитного строительства.

Обустройство опалубки

Для ведения строительства целесообразно приобрести специальный комплект опалубки. Это дешевле чем аренда и надежнее, чем самостоятельное изготовление. Впоследствии комплект можно будет продать практически за ту же стоимость.

Последовательность установки:

• по всей пощади помещения монтируются телескопические стойки с шагом 50-60 см. Расстояние от крайней стойки до стены должно составлять 20.0 см;
• стойки устанавливаются на треноги, что обеспечивает безопасность. В верхней части фиксируется «вилка» — на которую будут укладываться ригеля. В зависимости от поворота вилки на ней может быть размещен 1 или 2 ригеля;
• на стойки выкладываются основные направляющие ригеля;
• на них укладываются подпорные ригеля, на которых будет размещаться фанера (щиты), то есть реализуется обшивка горизонтальной опалубкой;
• для щитов целесообразно использовать фанеру 18.0-20.0 мм;
• затем проводится монтаж дощатых вертикальных ограждений;
• система не должна содержать щелей и зазоров. Расположение конструкции проверяется уровнем. Если между перемычками и горизонтальной опалубкой есть зазоры, их можно закрыть монтажной пеной. Мелкие щели при заливке забьются щебнем, так что их можно оставить без внимания.

Закладка арматуры:

• используется арматура класса А3;
• в зависимости от толщины плиты, закладывается один или два пояса арматуры;
• расположение сетки регулируется при помощи пластмассовых фиксаторов, то есть именно на них укладывается нижний горизонтальный слой. Сами стульчики помещаются прямо на опалубку, с шагом 50 см;
• расстояние от горизонтальной опалубки и верхнего слоя бетона должно соответствовать толщине плиты, обычно это 20-25 мм;

• вязка — нижнюю сетку целесообразно укладывать с размером ячеек 15х15 см, с сечением прутка 12 мм. Верхний пояс можно связать с ячейкой 30х30 см, с сечением 8 мм;
• продольные и поперечные стержни связываются проволокой диаметром 1.2-1.5 мм в шахматном порядке;
• концы арматурного каркаса должны заступать на несущие стены на 15 см (венцы). Если стены выполнены из газобетона напуск должен быть увеличен до 25.0 см. Также можно предусмотреть выпуск для балконов соответствующей длины.

Нормированные значения глубины опирания

Параметры (глубина) захода плит на стены из «легких бетонов» (газосиликат, газобетон, пенобетон и др.), зависят от:

• толщины материала стен несущей конструкции;
• для каких целей строится здание (жилье, производство, административное помещение);
• размеров пролетов;
• веса, размера перекрытий;
• вида и величины нагрузки (статистическая или динамическая, точечная или распределенная);
• района строительства (сейсмичность).

Эти факторы, учитываются в расчетах, делающихся для надежности строений. Действующие нормативные акты, определяют глубину опирания плит на блоки по:

1. Торцам – 25 см.
2. Контуру, не меньше 4 см.
3. Двум сторонам (пролет до 4,2 м – не менее 5 см, свыше 4,2 м – 7 см).

Окончательные размеры, определяются при проектировании здания, инженерными расчетами. При уменьшении допустимых размеров, происходит разрушение края кладки. А при превышении – защемление (нагрузка веса от вышестоящей стены). Результат – растрескивание, разрушение стен.

Сравнительная стоимость

При устройстве межэтажных конструкций вопрос цены играет немаловажную роль. Если сравнить все разновидности между собой, то получается следующая последовательность. Самым дешевым окажется железобетонная пустотная плита со стоимостью за квадратный метр в 1200 рублей. На втором месте окажется монолитное изделие – 2000 – 2500 рублей за квадратный метр. Стоимость может сильно отличаться в зависимости от толщины и технологии изготовления.

Самым дорогим перекрытием является плита из вспененного бетона – от 3000 рублей за квадрат. Высокая стоимость объясняется сложной технологией изготовления и маленькой шириной плиты.

Также в стоимость перекрытия из плит нужно закладывать затраты на транспортировку и подъем, которые в отдельных случаях может равняться их стоимости.

Конструктивные особенности

Как уже говорилось, балка состоит из оцинкованного профиля (полки), 120 х 40 мм, к которому приварен треугольный арматурный каркас. Верхнее продольное армирование делают из прутка диаметром 8 мм, а нижнее – из двух прутков диаметром 12 мм. Но есть нюанс. Когда необходимо выполнить длинный безопорный пролёт, то балку усиливают за счёт дополнительного армирования. Снизу в каркасе предусматривают третью продольную арматуру расчётного диаметра, например, 25 мм для балки длиной 9 м. Верхнее и нижнее армирование объединяют в единую конструкцию поперечной диагональной арматурой диаметром 5 мм.

Для заполнения перекрытия можно использовать газобетонные блоки любой марки по плотности – D400, D500. Притом плотность газобетона мало влияет на несущую способность перекрытия, ведь блоки выполняют функцию несъёмной опалубки, а за восприятие нагрузки отвечает железобетонная плита.

Стандартный размер применяемых блоков – 625 х 200 х 250 мм. Блок с каждого торца должен опираться на оцинкованный профиль на величину не менее 40 мм. Исходя из этого, шаг между балками должен быть 725 мм.

Может возникнуть вопрос: безопасна ли конструкция, где блоки зажаты между балок? Не вывалятся ли они? Конечно, нет. Подобные перекрытия активно применялись ещё в советское время, и тогда блоки просто зажимались между балками. Но за счёт бетонирования они соединялись в монолитное единое целое, и никаких проблем с перекрытиями не было. В современных балках предусмотрены полки для удержания блоков, так что надёжность конструкции ещё выше.

Обратите внимание: несмотря на заполнение газобетоном – материалом с хорошими теплозащитными свойствами – сборно-монолитные перекрытия требуется утеплять, если они отделяют тёплые помещения от улицы

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 -пол; 2 – гидроизоляция; 3 – утеплитель; 4 – контррейка; 5 – балка; 6 – черновой потолок; 7 – пароизоляция;8 – внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами.
Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя – от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками.
Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.
