Регулировка оконной ручки
Проблемы с ручками – одни из самых распространённых при эксплуатации стеклопакетов.
Действия по их устранению зависят от вида неполадки:
• Если ручка просто шатается, необходимо сильно затянуть отвёрткой два болта, расположенные под заглушкой.
• Если пластиковое окно не закрывается, и не поворачивается до конца ручка, проблему решают очисткой и смазкой механизма. Для работы деталь снимают и используют WD-40.
• При появлении проблем с ручкой из-за сильного прижима, его необходимо ослабить, отрегулировав эксцентрики на торце и болты на петлях. Смотрите раздел регулировки зимнего режима.
Ручку может заклинить, после чего закрыть конструкцию не получается. Но для решения проблемы не обязательно менять фурнитуру. Скорее всего, ручка заедает из-за сработавшей блокировки, которая не даёт менять положение створки. Устранить неполадку можно, если вручную отвести рычаг блокиратора.
Мы рассмотрели самые частые поломки ПВХ окон. Теперь Вы сможете отрегулировать окна самостоятельно!
Внимательно смотрим и слушаем что мешает створке нормально закрываться. Регулируем соответствующие винты ключем шестигранником и добиваемся свободного открытия и закрытия створки окна без трения.
Ремонтируем оконные ручки
Вопросы по регулировке оконных рам довольно часто связаны с работой ручек, поскольку периодически они могут ломаться или терять функциональность
Важно помнить, что ручки пластикового окна требуют периодического внимания, поскольку чаще других деталей подвергаются скорому износу: иногда им требуется ремонт или полная замена
Своевременная регулировка — вот лучшее решение проблемы с теряющими функциональность ручками. Так, изрядно расшатанная рукоятка требует подтяжки креплений, провести которую можно в считаные минуты, поскольку данная поломка относится к наиболее простым видам ремонтных работ.
Под декоративной накладкой находятся болты, которые подкручивают отверткой
Для поднятия пластинки, прикрывающей болты, не стоит использовать инструменты, поскольку возникает вероятность повредить поверхность профиля и нарушить форму элемента заглушки.
Еще одной частой проблемой является заедание ручки, которая периодически не поворачивается на необходимый угол. В этом случае нужно смазать крепления машинным маслом при помощи ватной палочки. Также подойдет специальный спрей или силиконовая смазка.
Проблему заедания ручки можно решить путем смазывания креплений маслом
Для замены ручка поворачивается на 90° и снимается накладка в виде винтов-держателей. Открученный элемент легко заменить, установив винты в аналогичной последовательности. Ремонт пластиковых окон с полной заменой фурнитуры неизбежен, если ручку основательно заклинило. Случаи крайне редки, но случаются.
Регулировка своими руками не составит большого труда для владельцев, поскольку вся процедура достаточно проста
Важно лишь подойти к настройке с долей ответственности и четко следовать инструкциям
Регулировка петель
Поддувание может также быть со стороны петель. Если вы снимете с нижней петли колпачок, то увидите отверстие в форме звездочки. В данное отверстие нужно вставить подходящую отвертку и повернуть ее до упора. Так вы максимально прижмете к раме створку. Если же повернете отвертку в другую сторону, максимально отодвинете от рамы петлю.
Что касается верхней петли, следует обратить внимание на специальный язычок на ней. Это блокиратор, другими словами, ограничитель. Зачастую он предусмотрен для поворотно-откидных моделей окон
В случае если блокиратор нажат, повернуть ручку ни вверх, ни вниз вы не сможете. Регулировка петли в такого типа конструкции осуществляется путем установки положения язычка параллельно створке и поднятия вверх ручки до откидывания. В результате таких действий на верхнем крючке с внутренней стороны вы увидите отверстие для шестигранника. Чем ближе механизм будет к краю, тем больше будет прижим, чем дальше от края – тем меньше. После регулировки необходимо вернуть створку в первоначальное положение, нажав на язычок и повернув ручку
Зачастую он предусмотрен для поворотно-откидных моделей окон. В случае если блокиратор нажат, повернуть ручку ни вверх, ни вниз вы не сможете. Регулировка петли в такого типа конструкции осуществляется путем установки положения язычка параллельно створке и поднятия вверх ручки до откидывания. В результате таких действий на верхнем крючке с внутренней стороны вы увидите отверстие для шестигранника. Чем ближе механизм будет к краю, тем больше будет прижим, чем дальше от края – тем меньше. После регулировки необходимо вернуть створку в первоначальное положение, нажав на язычок и повернув ручку.
Настройки прижимного механизма: из-за щелей или по сезону
Со временем уплотнительная резинка по периметру створки может несколько потерять в объеме и тем самым образуются щели. В результате страдает герметичность, начинает проходить воздух и ухудшается звукоизоляция окна.
Также это может происходить из-за тепловой деформации окна в разные времена года. Для того чтобы устранить данную проблему нет нужды заменять уплотнитель. В конструкции фурнитуры предусмотрен простой и надежный способ, с помощью которого производится регулировка фурнитуры окон, в том числе и прижимное усилие.
На торце створки имеются выступающие цилиндры немного овальной формы, располагающиеся в прорезях металлических заглушек, и называются цапфами (эксцентриками). На раме имеются ответные зацепы, в которые данные зацепы заходят при повороте ручки и створка прижимается к раме.
Настройку усилия можно выполнить путем прокручивания эксцентриков или перемещения ответных зацепов.

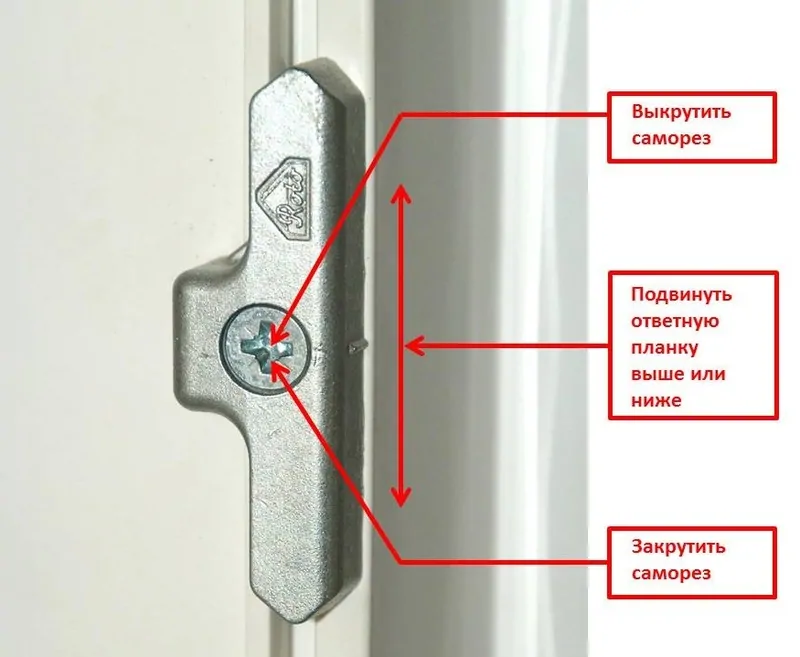

Для того чтобы произвести регулировку закрывания створки, более выступающую часть эксцентрика следует повернуть в сторону внутренней поверхности окна, для ослабления — во внешнюю сторону. В зависимости от производителя фурнитуры могут отличаться способы настройки эксцентриков и ответных частей:
Проверять возможность настройки следует в таком же порядке, как указаны способы исполнения. Потому как если попробовать прокрутить пассатижами деталь во втором варианте, то можно повредить механизм его крепления.
Если цилиндры на торце не поддаются настройке, то следует изменить положение ответной части. Она крепится в таком случае на двух болтах с головками под шестигранный ключ. Ослабив болты, можно передвинуть зацеп в сторону комнаты для уменьшения прижима и в сторону улицы для усиления.
После того, как gослаблено или усилено прижимное усилие на стороне ручки можно переходить к стороне с навесами.
Рассматривать стоит вариант створки с фрамужной системой, которая позволяет открывать окно в режиме проветривания. Для настройки необходимо снять с нижнего навеса пластиковый колпачок наличника.
В самом навесе будет два видимых болта под шестигранник и один спрятанный, с помощью которых можно менять позицию створки по отношению к раме.
Для настройки прижимного усилия понадобится болт, выходящий перпендикулярно плоскости окна. Его настройку лучше производить при закрытой створке.
Вставьте шестигранный ключ в головку болта и прокрутите по часовой стрелке для усиления и против для ослабления нажима.
Верхняя часть створки крепиться не на навес, а на конструкцию называемую ножницами. Для доступа к необходимым регулировочным болтам распахните створку окна.
Найдите на боковом торце со стороны ручки рычаг или клипсу блокиратора (они расположены под углом к уплотнителю и пружинятся) и нажмите на него. Когда блокиратор нажат, поверните ручку створки в положение проветривания. Створка выйдет из паза верхним углом и повиснет на механизме ножниц и нижнем навесе.
Так можно добраться до головки, с помощью которой можно регулировать прижим верхней части створки. Она расположена с нижней стороны рычага удерживающей створку и в обычном положении заходит на торец. Незначительно проворачивая головку болта, настраивается прижимное усилие аналогично настройке цапф, как описано выше.
Самостоятельное устранение поддувания
Часто случается так, что даже после перевода режима из-под створки продолжает дуть. Замена резинки положительного результата также не дает. Случается такое после того, как дом начинает садиться. В этом случае специалисты говорят о провисании окна. В процессе деформации конструкции происходит смещение фурнитуры, что приводит к невозможности зацепа запорного механизма и ответной планки.
Если произошло провисание створки, то регулировка оконной фурнитуры на пластиковых окнах будет немного иной, чем при переводе режима с летнего на зимний
В этом случае важно правильно подтянуть створку, чтобы произошло совмещение механизма с ответными планками. Для этого необходимо провести визуальный осмотр и действовать по следующей инструкции:
- определить какая из цапф не доходит до пластины;
- закрыть раму и потянуть за нее;
- при наличии колебаний определить, в какую сторону происходит смещение;
- отрегулировать верхнюю или нижнюю петли.
Если створка не совпадает по притвору внизу, то регулировать нужно будет нижнюю петлю. У каждой петли есть два положения отладки:
- вверх-вниз;
- дальше ближе от петли.

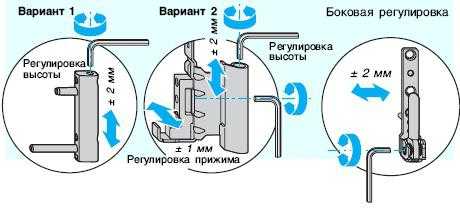

Регулировка нижней петли
Для того чтобы сдвинуть створку от петли или притянуть к ней, нужно предварительно открыть окно. В нижней части петли есть специальное отверстие под шестигранник или отвертку в форме звездочки, которыми и производится регулировка. Поворачивают ключ или отвертку по часовой стрелке, можно притянуть створку к петле, а против — отодвинуть ее на нужное расстояние.
Не стоит сразу поворачивать ключ до упора, делать это нужно медленно, проверяя прижим. Когда будет достигнут нужный результат, следует остановиться. В случае когда действия не дали результата, следует вернуть ключ в исходное положение и обратиться к другому способу.
https://youtube.com/watch?v=38LAfKqaZ6E
Настройка верхней детали
Если не совпадает верхний край створки и рамы, то реагировать придется верхнюю петлю. Для того чтобы получить доступ к ней, нужно открыть окно на 90 градусов и вставить ключ в отверстие петли. Регулируемый винт располагается сбоку, а не на петле, как внизу. Аккуратно поворачивая ключ, регулируется створка и ее прижатие к раме. Но следует помнить, что при отладке верхней части створки нужно оставлять небольшой зазор, чтобы мог войти поворотно-откидной механизм. Для того чтобы не совершить ошибки, нужно проверять, насколько плотно прилегает откидная часть к раме после каждого поворота ключа.
Если подобная регулировка не помогает, то следует прибегнуть к другому варианту. На раме есть еще один винт, расположенный на откидном механизме. Для того чтобы получить доступ к этому винту, нужно открыть окно сразу в двух направлениях. Сделать это можно путем прижатия нижней части рамы и зажима откидного механизма пальцем — створка повиснет на одной петле. На одной из пластин открывного механизма находится отверстие для шестигранника, при помощи которого створка притягивается более плотно к раме.

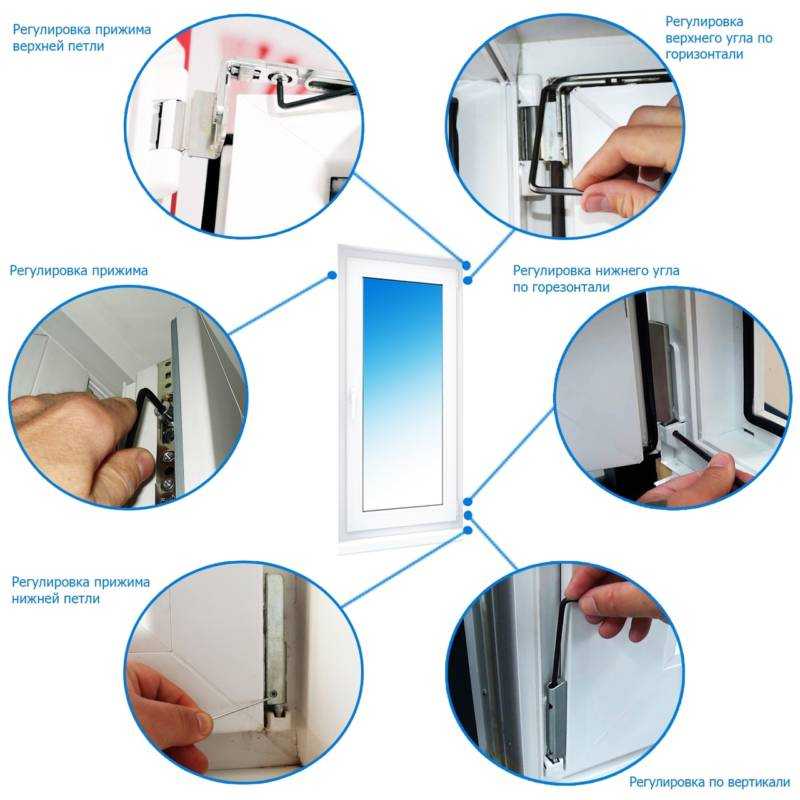

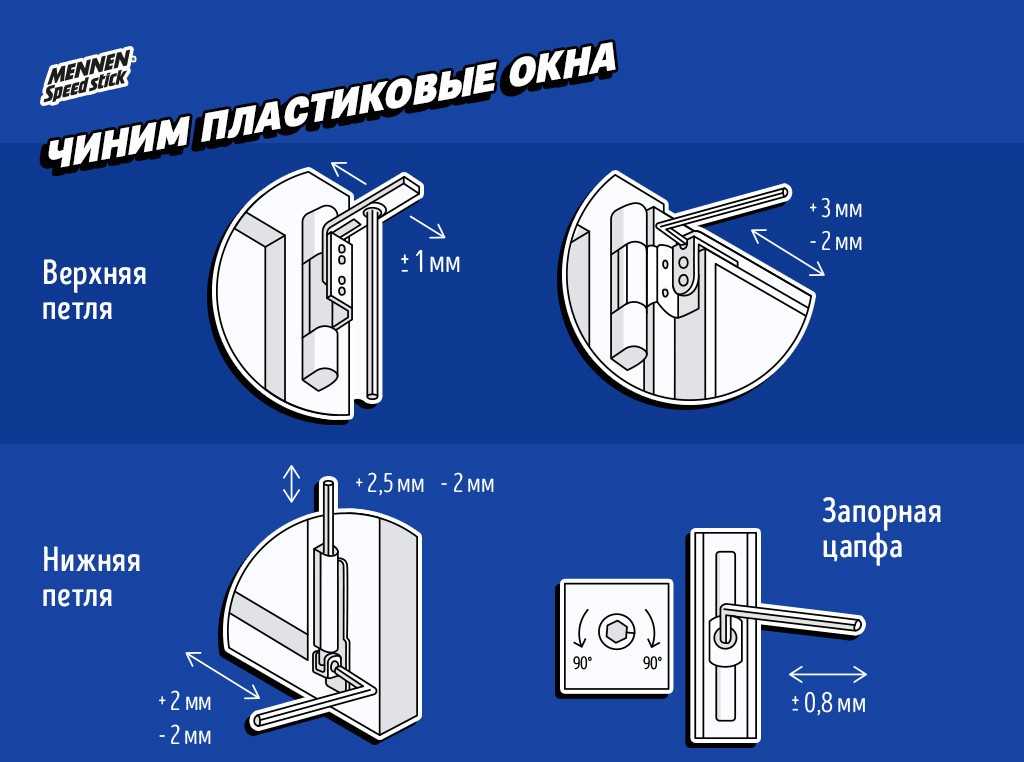

Главные точки регулировки металлопластиковых окон
На окне всего существует 5 точек регулировок, которые позволяют сделать правильные настройки. Давайте рассмотрим, как регулировать пластиковые окна:
- Верхнюю часть створки регулируют в области верхней петли по горизонтали.
- Нижний угол створки в области нижней петли регулируется по горизонтали.
- Место настройки положения створки по вертикали располагается в нижней петле.
- В области эксцентриковой запорной цапфы осуществляется настройка силы прижима створки.
- Другой способ для регулировки силы прижима створки заключен в настройке нижней запорной цапфы.
При помощи вышеперечисленных точек можно произвести калибровку всех возможных положений окна. Всеми производителями используются стандартные модели окон, поэтому если ваши пластиковые стеклопакеты изготовлены не по индивидуальному заказу, в регулировке каждой точки никаких сложностей не будет.
Сразу после поиска данных точек, следует их проверить на отсутствие деформаций. Если деформации присутствуют, то нужно сразу обратиться к мастеру. Если будет обнаружен мусор, то следует его удалить и сделать повторную попытку того действия, которое ранее выполнялось с трудом.
Регулировка стеклопакетом
Иногда створки провисают настолько, что даже приподнятые в крайнее верхнее положение, продолжают задевать подоконник. Или же дешевая марка окон не имеет регулируемой фурнитуры, только простейшие петли и запор. Тогда остается единственный способ – стеклопакетом.
Необходимо с помощью нижней петли максимально опустить створку. При закрытом окне шпателем вынимаются штапики (не забудьте пометить расположение) и сам стеклопакет.
Замена стеклопакета
Затем надо открыть створку и в углу со стороны ручки положить прокладки так, чтобы в закрытом положении она надвигалась на них и приподнималась на 5–7 мм.
Подниматься должен только угол, а не вся половина окна. Для этого сверху в месте закрывающего механизма кладется еще одна закладка. Таким образом, получается зазор около 5 мм.
Вставляется стеклопакет и плотно фиксируется прокладками и штапиками. После этого резину из рамы можно удалить и проверить работу окна.
Инструмент для регулировки пластиковых окон в Спб
Мастер, специализирующийся на регулировке окон, просто обязан иметь качественные инструменты. Инструменты, которые облегчат его задачу, сделают работу качественной, надежной и не сложной для самого специалиста. Инструменты для регулировки и ремонта окон ПВХ — это всевозможные приспособления, благодаря которым можно быстро и легко отрегулировать окно и вернуть ему прежнее рабочее состояние.
В основной набор инструментов для регулирования окон входят:
— плоскогубцы;
— нож строительный;
— шуруповерт;
— рулетка;
— молоток;
— лопатка монтажная;
— монтажная ручка;
— многофункциональный регулировочный ключ.
— смазочные материалы
Мы представляем Вашему вниманию специальный инструмент для регулировки окон — ключ шестигранный, отличающийся высокой прочностью, надежностью, качеством, функциональностью и долговечностью.
Инструмент для регулировки окон оснащен разнообразными ключами.
Фото Ручка: Данное приспособление оснащено срывной ручкой-штифтом, что делает инструмент максимально простым и функциональным в использовании. Помимо ключа для снятия штифта в комплекте предусмотрено монтажная ручка.
Данный инструмент станет незаменимым помощником для каждого специалиста. С помощью него вы легко сможете совершать регулировку всех видов окон ПВХ. Инструмент имеет все необходимые шестигранные ключи для оперативной и максимально комфортной регулировки фурнитуры и окон. Инструмент имеет звездочки.
Прижим окна
Прижим створок зависит от винтов-эксцентриков по всему оконному периметру. Как правило, они вращаются с помощью гаечного ключа или того же шестигранника. Иногда прижим регулируется с помощью пластин на самой створке.
Некоторые модели окон позволяют управлять также и прижимом петель, только верхней или обеих сразу.
Для регулировки верхней петли надо открыть окно в режиме проветривания и вставить ключ-шестигранник в отверстие. Вращая его влево — вправо (у каждого производителя — в свою сторону), можно изменять прижим петли.
Регулировка прижима угла
Нижняя петля управляется вращением болта, расположенного за колпачком под прямым углом к плоскости окна.
Обратите внимание!После того как все винты были подкручены, качество прижима необходимо проверить. Для этого кусок газеты зажимается между рамой и створками с каждой стороны стеклопакета
Если бумажная полоска легко протаскивается, то прилегание следует усилить. Но учтите, чем плотнее будет прижим, тем быстрее износится уплотнитель
Для этого кусок газеты зажимается между рамой и створками с каждой стороны стеклопакета. Если бумажная полоска легко протаскивается, то прилегание следует усилить. Но учтите, чем плотнее будет прижим, тем быстрее износится уплотнитель.
Как отрегулировать пластиковые окна самостоятельно. Инструкция по регулировке окон ПВХ. Видео регулировка окон.
Чтобы избежать повреждений и поломок во время регулировки окон из пластика, нужно ознакомиться с некоторыми особенностями их конструкции.
Ниже мы расскажем о возможных проблемах регулировки окон из металлопластика и способах их устранения. Для регулировки таких окон понадобится 4-х миллиметровый ключ-шестигранник, именуемый в быту «четвёркой».
Когда возникает необходимость в регулировке ПВХ окон
Регулировка окон из металлопластика устраняет достаточно большое число проблем. Вот некоторые из них:
- Низ створки «чиркает» по пластиковой раме из-за провисания. Недостаток исправляется регулировкой горизонтальной либо вертикальной плоскостей створок.
- Средний сегмент створки задевает раму из-за вертикального или горизонтального смещения. Устраняется постепенным смещением створки в ту или иную сторону.
- Через уплотнитель проникает воздух. Устраняется изменением степени прижима створки.
- Ненадёжно фиксируется ручка. Регулируется поворотом под прямым углом пластины у основания и затяжкой всех винтов отвёрткой. Основание можно дополнительно снабдить регулировочной пластиной проветривания − «гребёнкой».
- Ручка поворачивается с трудом. Можно смазать обычным машинным маслом в месте её фиксации, а заодно все подвижные детали ПВХ окна с помощью кисточки либо ватной палочки.
Типы регулировок и настроек окон
Их можно подразделить на:
- горизонтальную корректировку,
- вертикальную корректировку,
- регулировку створного режима,
- настройку петельного прижима.
Горизонтальная регулировка металлопластиковых окон
Она выполняется с помощью верхних/нижних петель, имеющих гнёзда для ключа-шестигранника. Если вращать последний по направлению движения часовой стрелки, то створка окна плотнее притягивается к петле, а нижняя часть окна постепенно приподнимается. Вращение ключа против движения часовой стрелки приводит к обратному перемещению низа створки − опусканию.
Важно помнить, что регулировка нижней петли в помещении выполняется при открытом окне, а вне помещения − при закрытом. Сам процесс выполняется одинаково. В результате такой настройки раму окна можно сдвинуть в горизонтальной плоскости до 2 мм
Таким же образом возможно устранить и перекос, если таковой имеется.
Вертикальная корректировка
Этот тип настройки выполняется, манипулируя нижней петлёй. Шестигранник помещают под колпачок, прикрывающий петлю. Если его вращать вправо, окно приподнимается, влево − обратный эффект. Скос устраняется также смещением рамы по вертикали до 2 мм.
Регулировка створного режима
Для выполнения данного типа настройки используются эксцентрики, размещенные по периметру окна. Поворот ручек задвигает эксцентрики за специальные прижимные площадки, также размещённые вдоль периметра окна. Вращение можно осуществлять с помощью плоскогубцев либо ключа.
Если поворачивать эксцентрик вправо − усиливается прижим ПВХ окна к раме, а влево − ослабевает. На эксцентрик нанесена особая риска, показывающая степень прижима. Если она смещена к уплотнителю, окно к раме чрезмерно прижато. Если к внешней стороне − прижато недостаточно. Пластины, находящиеся на створке окна, также можно использовать для прижима.
Выбор уровня прижима окна к раме зависит от времени года. Диапазон его выбора составляет 0,8 мм.

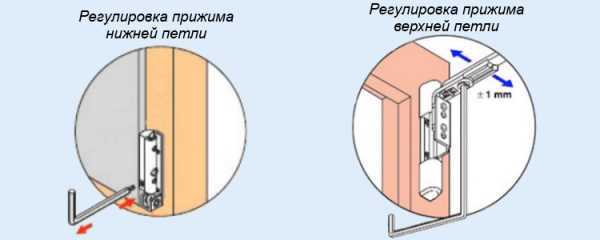

Регулировка прижимов петель
Петли можно регулировать сразу обе либо по отдельности − это зависит от установленной фурнитуры окна. Перед настройкой нижней петли регулировочный болт (перпендикулярно направленный к окну) будет доступен, если предварительно с петли снять колпачок. Настройка осуществляется его вращением.
Верхняя петля корректируется с помощью откидывающихся створок окна, а не болта
Важно знать, что при выполнении с ней настроечных операций раму следует поддерживать, так как она будет зафиксирована лишь на одной нижней петле
Некоторые модели ПВХ окон комплектуются блокираторами, предотвращающими самопроизвольное откидывание открытой створки ПВХ окна. Они выполнены в виде рычага или клипсы. Для принудительного откидывания такого открытого окна достаточно нажать и одновременно повернуть ручку блокиратора до режима проветривания.
FAQ: Решение проблем пластиковыми окнами с помощью регулировки створок
Кратко перечислим, что нужно сделать, чтобы решить популярные проблемы. В большинстве своем «неисправности» вроде тугого закрывания створки и неплотного прилегания рамы решается простой настройкой.
Что делать, если окно ПВХ неплотно закрывается
Используйте инструкцию в разделе «Прижим створки». Вам необходимо поставить эксцентрики в режим нормального или сильного прижима.
Как сделать так, чтобы от окна не дуло
В первую очередь убедитесь, что дует именно от створок. При монтаже между стеной и откосами и подоконником часто остается пустое пространство. Его заполняют монтажной пеной. Если работы выполнены плохо, могут остаться полости. В этом случае будет дуть от окна, но не от самой створки.
Если проблема в створке, действуйте следующим образом:
- Отрегулируйте прижим, выставив максимальное значение.
- Запомните расположение цапф, закройте окно и попытайтесь в местах, где находятся цапфы отжать створку руками.
- В месте, где створка подается и появляется щель, цапфа работает недостаточно хорошо. Вам нужно выполнить регулировку по вертикали или горизонтали и повторить проверку.
Пластиковое окно туго закрывается или плохо меняет режим
Проблемы с открытием или сменой режимов могут быть вызваны поломкой ручки. Чтобы проверить ее, проверните пластиковую накладку и открутите винты под ней. Так вы сможете снять ручку. Далее в первую очередь выполните чистку с помощью щетки или пылесоса. Прежде чем поставить ручку обратно, обработайте место, куда она ставится, аэрозольной смазкой WD-40 (будьте аккуратны и не попадите смазкой на пластик).
Поставьте ручку на место. Если проблема не решилась, попробуйте уменьшить прижим створки, поставив на стандартное усилие. Если ручка и так не работает, скорее всего, она сама неисправна. Необходимо ее заменить. Для этого достаточно купить новую и установить ее вместо старой — все они идентичны.
Туго закрывается окно ПВХ — как отрегулировать
Если окно туго закрывается, скорее всего, перекосило раму. Отрегулируйте створку по вертикали и по горизонтали. Чтобы понять, что именно регулировать, изучите раму и найдите место, где она касается рамы, затрудняя закрытие.
