Правила шумоизоляции межкомнатных перегородок

ГКЛ и ГВЛ фирмы «KNAUF»

Перед любой покупкой необходимо ознакомится с сопроводительными документами, подтверждающими качество продукции, ее безопасность для использования в помещениях. Это следует уточнять перед приобретением строительного материала. Производитель перед массовой реализацией своего товара должен провести определенные исследования в области безопасности материала.

В сертификате соответствия ГКЛ «КНАУФ» подтверждается возможность производства материала на территории страны. Для выдачи такого документа были проведены испытания продукции и оформлены соответствующие протоколы. Соответственно, все материалы должны иметь соответствующую документацию и сертификацию на территории стран СНГ.

Характеристики и размеры гипсокартона и гипсоволокна«KNAUF»

ГКЛ фирмы «КНАУФ» дополнены специальными составами, придающими армирующие свойства листам. Поверхности облицованы картоном, который придает дополнительную устойчивость листу. В производстве используется гипс марки Г4. Все производство отвечает немецким стандартам качества. Кромка гипсокартона выполнена в утонченной форме, которая обеспечивает дополнительную прочность материалу.

Производители указывают размеры листов ГКЛ «Кнауф»в мм

• длина – 2000—4000;
• ширина – 600-1200;
• толщина – от 6,5 до 24 в зависимости от назначения.

Наибольшее применение получили листы ГКЛ 2500*1200*12,5, их вес составляет 29 килограмм.

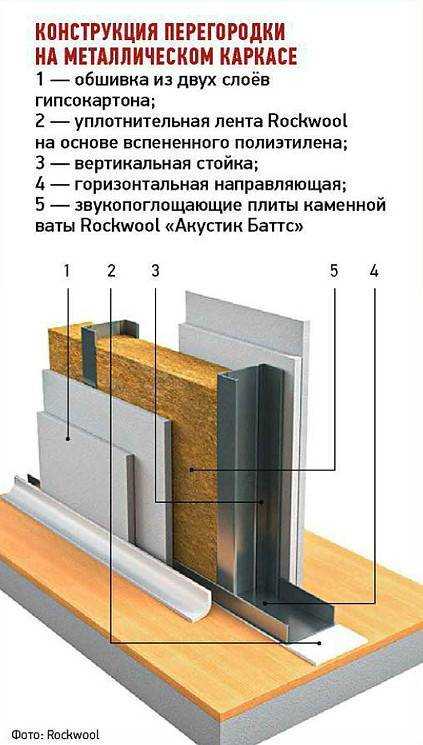

Устройство перегородки из гипсокартона «КНАУФ»

ГВЛ «Кнауф» представляют собой прямоугольные листы с отшлифованной лицевой стороной и прямой или фальцевой кромкой.В настоящее время предлагаются следующие размеры крупноформатного гипсоволокна«КНАУФ» в мм:

• длина — 2000—3000;
• ширина – 1200;
• толщина – 10-20.

Малоформатный ГВЛ предлагается в следующих параметрах:

• длина – 1500;
• ширина – 500-1200;
• толщина – 10, 12,5.

Сухая стяжка для полов ГВЛ«Кнауф» суперполвлагостойкий 1200×600х20мм-готовые элементы, с помощью которых выполняется сборное основание поверхности.

Устройство сухой стяжки ГВЛ кнауф суперполом можно посмотреть на видео.

Watch this video on YouTube

Суперпол

ГКЛ «Кнауф» с особыми характеристиками

Современные многоэтажки обладают хорошей звукопроводимостью. С этой целью производители предлагают гипсокартон с акустическими свойствами. Листы имеют перфорированную структуру с облицовкой на тыльной стороне нетканым полотном белого или черного цвета. Благодаря такому составу устраняется эффект «эха». Использование акустических ГКЛ «Кнауф»полностью решит проблемы шумоизоляции помещения.

Акустический гипсокартон «КНАУФ»

Еще одна интересная разработка производителей – влагостойкий ГКЛ. Его рекомендуется использовать при повышенных показателях влажности. Лист облицован картоном, внутри которого гипсовый состав со специальными добавками. Кромочные края полукруглой формы завальцованы лицевым слоем картона. Картон для влагостойкого ГКЛ «Кнауф» приклеивается специальным клеевым составом и выполняет роль армирующего основания.

Полукруглые края кромки

Что такое гипсокартон

Гипсокартон – специфический отделочный материал для обшивки стен, потолка, а также для создания перегородок в доме. Заменяет собой долгую шпаклевку и выравнивание стен. Благодаря своему легкому весу, гипсокартон станет незаменим в дизайнерских интерьерах. Первая партия ГПК была изготовлена еще в 19 веке в США.

Итак, для чего пригодится гипсокартон:

• Для перегородок в помещениях;
• Для отделки потолков в комнатах;
• Для избавления от неровных поверхностей;
• Утепление и звукоизоляции;
• Противопожарная мера;
• Для создания грамотного дизайна дома.

Состав гипсокартона: на 93 % гипс, 6 % облицовочный картон, бумага и 1 % дополнительные примеси. Вспененный волокнистый заполнитель на гипсовой основе составляет сердечник листа.

Виды гипсокартона

В строительстве применяются различные виды ГКЛ:

По свойствам

• Стандартный.
• Усиленный. Прочный, выдерживает высокие нагрузки, стойкость к износу. В состав добавляют стекловолокно.
• Влагостойкий. Походит для помещений с высоким уровнем влаги, чтобы нормализовать микроклимат. Предотвращает размножение грибковых бактерий.
• Акустический. Для понижения уровня шумов.
• Огнеупорный. При изготовлении ГПК, его обработали специальными нитями для того, чтобы материал не выгибался под действием высоких температур.
• Комбинированный. Для защиты от воды и огня. Произведен для саун, бань и других помещений, где нужно создать безопасную среду, микроклимат.

По назначению

• Стеновой. Невысокая стоимость и толщина 12,5 мм.
• Потолочный. Толщина 9,5 мм, более гибкий в работе.
• Арочный. Высокая прочность и гибкость, толщина — 6 мм.

Редакция сайта «Янашла» подготовила для Вас обзор лучшего акустического гипсокартона на 2023 год.

Пенопласт – за и против

Пенопласт кажется на первый взгляд оптимальным выбором. Ведь он дешевый, легкий, сохраняет тепло. Однако напомним, что он ядовит, горюч, и звукоизолирующие свойства не так хороши, как полагают многие люди.

Стоит еще раз отдельно напомнить о его плохих экологических свойствах: пенопласт вредит здоровью и выделяет испарения уже при комнатной температуре. Потому в попытках сэкономить его применяют в основном наружно и в холодных регионах, где он не выделяет испарения так активно. Не используйте пенопласт в детских комнатах и спальнях.

Пенопласт горюч!

Еще одно заблуждение – это совет мастеров-любителей. Они утверждают, что пенопласт нужно установить на стены и потолки, а затем отштукатурить поверхность. Но такая облицовка не повышает, а снижает звукоизоляционные качества!

Если подобную операцию провести с двух сторон бетонной или кирпичной перегородки, то способность поглощать и отражать звуки понизится катастрофически. Она станет пропускать звук в диапазоне средних частот, как барабан.

Ошибки при обустройстве звукоизоляции

Существует заблуждение, что при заполнении пустот в перегородках можно обойтись любым подручным материалом, все равно будет эффект шумоизоляции. Иногда даже используют в этих целях пенополистирол или пенопласт, но эти материалы не помогут уменьшить звукоизоляцию, наоборот, увеличат её (они не предназначены для этого).

Также для экономии нанимают неквалифицированных работников. Даже если вы потратились на качественные материалы, строитель может не правильно провести монтаж (не полное примыкание к полу и т.д.), в связи с чем перегородка не будет выполнять своей функции звукоизоляции полностью.

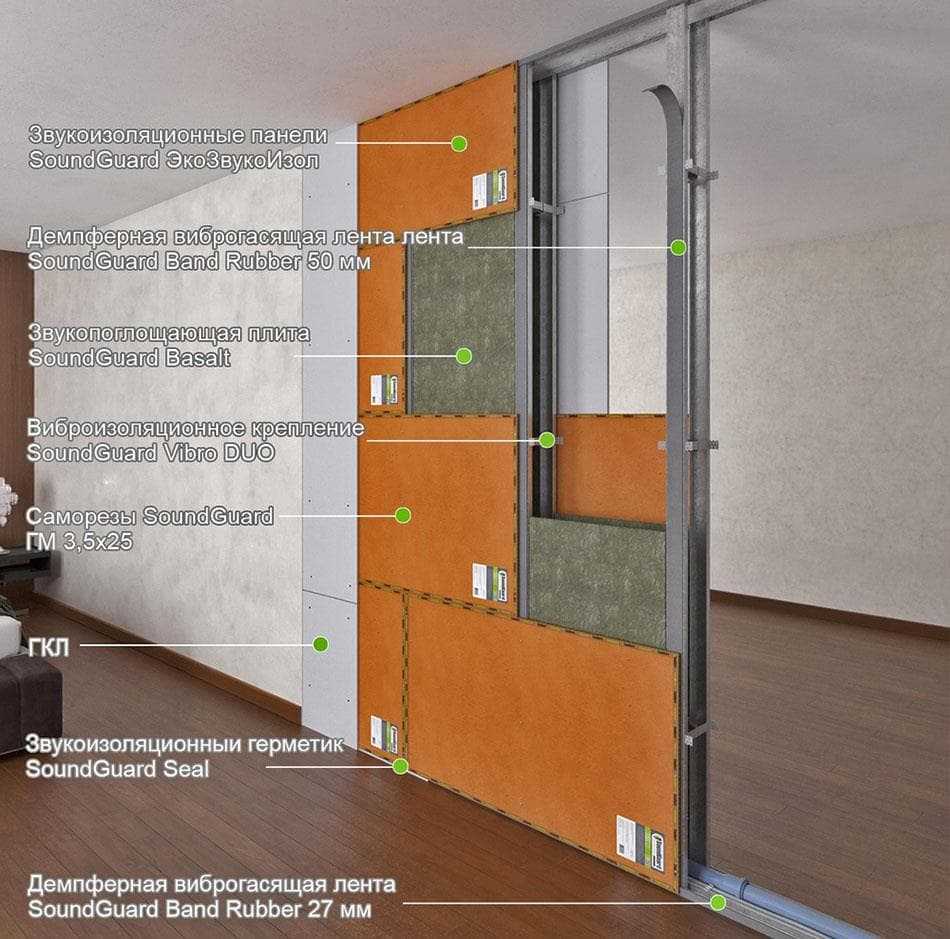

Правила монтажа

Основной звукоизолирующий материал располагается между опорными поверхностями перегородки, а это значит, что его слоев может быть несколько.

Наибольшее распространение получили волокнистые материалы, которые поставляются в рулонах или листах, в зависимости от удельной плотности вещества. Форма изготовления предъявляет и некоторые специфические требования к монтажу. Мягкую рулонную изоляцию обычно нарезают на участки, равные высоте промежутков каркаса. Один из участков придется обрезать и вдоль. Все размеры выполняют с запасом в 5-10%, для обеспечения плотной фиксации изолятора в промежутке.

В случае монтажа листовых шумоизоляционных материалов, может понадобиться их точная формовка, что актуально, в первую очередь, при малой упругости вещества.

Если за слоем изолятора будет располагаться воздушная прослойка, допустима установка на каркасе пластин, предотвращающих выпадение листов из зазоров.

Некоторые нюансы могут возникать при одновременной установке разнородных шумо- и теплоизоляционных слоев. В таком случае, первым, начиная со стороны источника звука, располагают теплоизоляционный слой. Как правило, его ширина выбирается в соответствии с шириной каркаса.

После этого прокладывают полиэтиленовую пленку и приступают к установке шумоизоляции, для которой удобнее всего использовать листовые материалы. Их располагают в каркасе другой стороны перегородки или свободном промежутке между ними, для чего иногда может понадобиться монтаж вспомогательных креплений.

Ошибки при обустройстве звукоизоляции

• Отделка помещений только звукопоглощающим материалом. Для увеличения звукоизоляции необходимо его совместное применение со звукоизолирующими панелями, а также использование массивных ограждений с акустической развязкой в местах примыканий.
• Расположение шумного инженерного оборудования в любом месте здания со звукоизоляцией. Эффективность звукозащитных материалов ограничена. Не всегда удается обеспечить надежную звуковую защиту от инженерного оборудования. Его всегда следует размещать на удалении от защищаемых помещений.
• Звукоизоляционные межкомнатные перегородки только за счет большого значения индекса звукоизоляции. Этого недостаточно, поскольку звук распространяется также по коммуникациям и строительным конструкциям.
• Звукоизоляция стены из трехслойного гипсокартона с наполнителем. Для большей эффективности следует выбирать специальные звукопоглощающие материалы, использовать упругие прокладки между каркасом и строительными конструкциями, а также герметизировать стыки.
• Звукоизоляция помещения тонкими, но эффективными звукоизолирующими экранами. Звуконепроницаемый барьер можно создать только с помощью конструкции «масса-упругость-масса», где минимальная толщина составляет 40-50 мм.

Звукоизоляция перегородок шаг за шагом

Для обеспечения в квартире полной тишины обычно устанавливают раздвижные, звукоизоляционные перегородки своими руками.

Потребуются:

• перфоратор либо дрель;
• победитовое сверло для бетона;
• профиль из ГКЛ;
• ГВЛ;
• шумопоглощающий элемент;
• набор метизов.

Рассмотрим, как звукоизолировать стены и межкомнатные перегородки:

1. Наносится разметка.
2. Готовятся материалы.
3. Возводится каркас.
4. Закладывается утеплитель.
5. Строение зашивается ГВЛ.

Разметка

Возведение каркасов стартует с разметки лазерным устройством. При работе своими руками воспользуйтесь рулеткой, нанеся точные отметки на стены, потолок, пол. Выделите места фиксации будущего каркаса и дверного проема.

Подготовка материалов

Для шумоизоляции под перегородку ГВЛ применяют профиль. Крепление ширмы происходит к стенам, полу и потолку. Профиль рекомендуется обклеить изоляционной лентой во избежание вибрационных шумов. При возможном прилегании металлических элементов к стенам, потолку, полу требуется использование подложки. Если пол уже шумоизолирован, то подложка к нему не нужна.

Крепление каркаса

Согласно разметке наносят самоклеющийся уплотнитель. К потолку металлическими дюбелями прикрепляют стартовый профиль. Отверстия обрабатывают герметиком, затем устанавливают нижний профиль. После этого крепят вертикальные элементы сооружения. Точный расчет позволит плотно установить изоляцию в полученные ячейки. Панели лучше располагать на расстоянии 40–50 см друг от друга. Дверной проем отделывают брусом, вставленным в профиль.

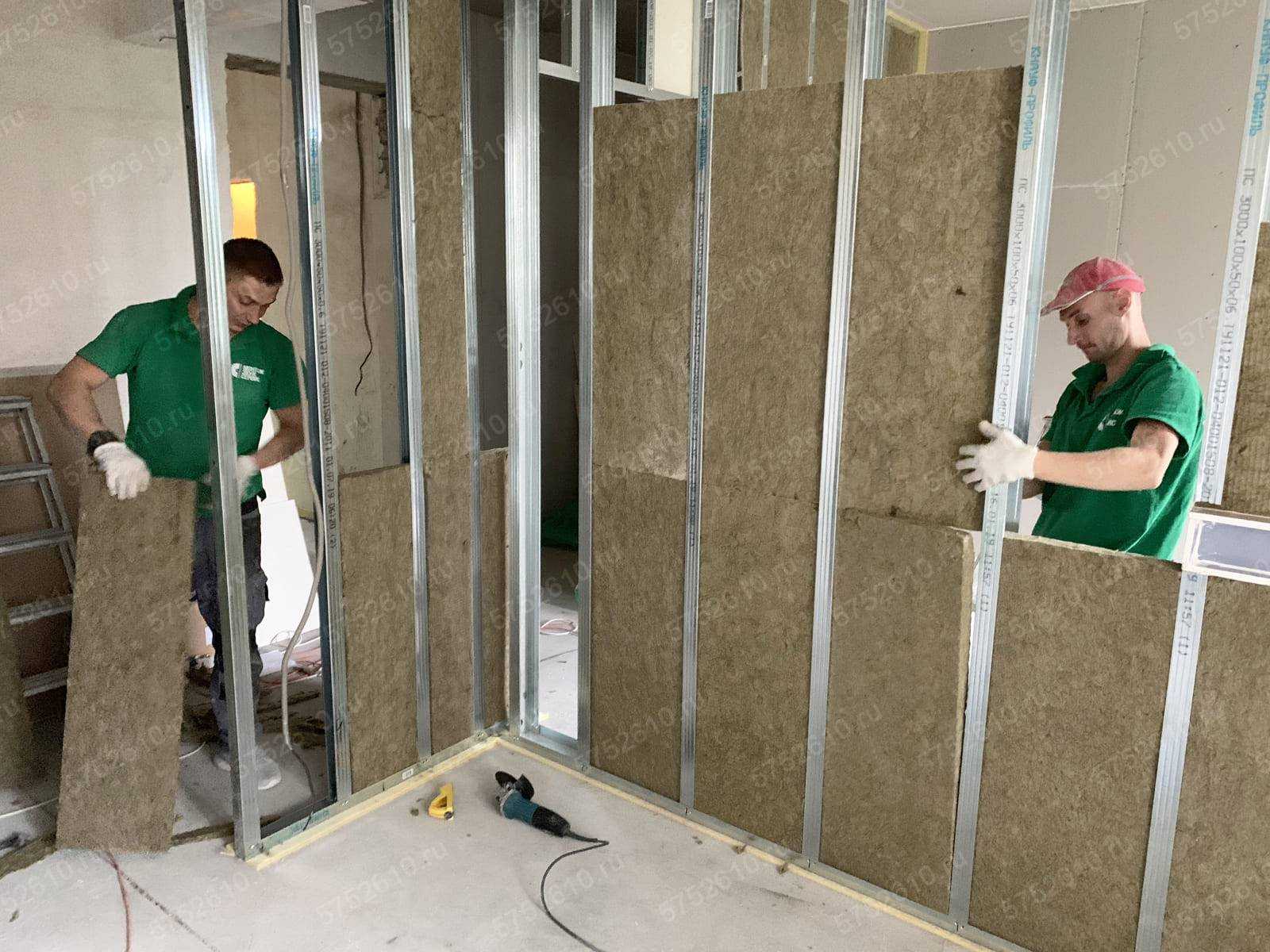

Заполнение каркаса

После установки каркаса его заполняют звукоизоляционным сырьем. Для быстрого заполнения одну сторону конструкции зашивают ГВЛ, затем занимаются проводкой, заводя ее в необходимые места и облачая в защитный чехол. Закладывают ячейки утеплителем, двигаясь снизу вверх. Внимательно следите, чтобы не образовывались пустоты. После заполнения по звукоизоляции фиксируют мембранную прослойку.

Закрытие каркаса

После укладки на вторую сторону заграждения крепят ГКЛ. Во время работы устанавливают второй слой листов, смещая соединительные стыки. Такое перекрытие повысит звукоизоляцию. Закончив установку, швы заполняют герметиком. Переходят к финишной отделке.

Виды перфорации

Различают рисунок и тип перфорации. У панелей Кнауф 2 рисунка перфорации:

1. Сплошной (С). Отверстия распределены по плоскости листа равномерно.
2. Блочный (Б). Отверстия расположены блоками.

Тип перфорации определяется размером, формой и расстоянием между отверстиями:

1. Круглая (1) 8/18. Диаметр отверстия 8мм, центры отверстий равноудалены друг от друга на 18 мм.
2. Квадратная (2) 12/25. Сторона квадрата 12 мм, расстояние между центрами 25 мм.
3. Рассеянная круглая (С3) 8/15/20. На панели 3 типа отверстий диаметром 8, 15 и 20 мм. Расположены хаотично.

Типы перфорации

Разные сочетания рисунка и типа перфорации Кнауф образуют 5типов дизайна панелей.

Разметка

Тут все стандартно, единственное, форму нужно продумать немного по-другому. Если вы раньше могли создать любой дизайн, то сейчас стена будет толще, поэтому нужно учесть данный факт. Есть другой вариант создания перегородки, когда также создается каркас, а внутрь него выкладывается вата, то есть внутреннего слоя гипсокартона делать не нужно. Но такой метод менее эффективен, поэтому используйте его только в том случае, если помещение очень маленького размера.

Приступим к разметке. На стене обозначьте контуры перегородки и профили, которые будут располагаться внутри перегородки. Этот этап не особо влияет на видимую эффективность создания конструкции, но на деле работать вам станет намного легче, так как вы будете видеть точные места расположения каждой рейки профиля. Не забудьте использовать лазерный уровень и линейки, без них во время работ с гипсокартоном — никуда.

Также, так как перегородка располагается ещё и на поверхности пола и потолка, то необходимо там также сделать отметины, которые будут обозначать места крепления направляющего профиля. Если будете проводить в перегородке подсветку или делать дверной проем, то сейчас это нужно отметить. Размеры тоже необходимо указывать, с ними вы сможете просчитать количество профилей и гипсокартона, необходимых для ваших работ.

Способы монтажа

Эффективность готовой звукоизоляции во многом зависит не только от подобранных материалов, но и от правильного монтажа. Чтобы не создавать звуковых мостиков в местах креплений, необходимо использовать только специальные монтажные материалы и крепеж.

Существует два принципиальных подхода к монтажу звукоизоляции стен с помощью гипсовых плит Гипрок:

Для обеспечения максимального комфорта и защиты от шумов любой природы, в квартире необходимо изолировать не только стены, но и потолок, пол. Это также легко и просто сделать, подобрав решения для одной из этих зон в «Тепло и Тихо» Маркет. Узнайте, какое решение обеспечит акустический комфорт при звукоизоляции потолка.


Особенности акустического гипсокартона

Наименование стройматериалов с приложением «акустик», говорит о том, что шумопоглощающие качества увеличены. Традиционные поглотители, например, минеральная вата, снижают уровень шума, поступающий извне, но акустический ГКЛ Кнауф и аналогичная продукция других производителей выполняют несколько иные функции.

Назначение перфорированных листов г/картона:

• уменьшение сонористики фоновых звуков в помещении;
• устранение действия эха в просторных залах особняков;
• улучшение слышимости и восприятия разговора;
• сведение гулкости на нет.

Особый вид гипсокартона выпускают по принципу стандартных панелей, но есть отличия. Они заключаются в перфорации лицевого слоя и дополнительном нетканом слое на обратной стороне.

Использовали акустический гипсокартон в отделке?

Да
50%

Нет
50%

Планирую
0%

Проголосовало: 2

Звукопоглощение акустического гипсокартона

Характеристики продукции:

• длина панелей — 2000 – 2500 мм;
• ширина — 1200 – 1500 мм, стандартная толщина12,5 мм;
• вес определяется габаритами плит, квадрат весит 8,4 – 9,8 кг;
• плотность гипса в диапазоне 650 – 750 кг/м3;
• коэффициент поглощения звука — 0,95;
• панели слабо горючие (группа Г1), устойчивые к агрессивным условиям.

Область применения

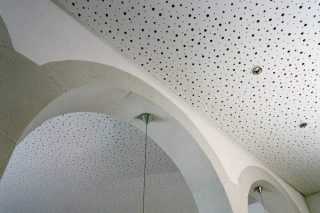

Материалом обшивают потолок в больших помещениях

Листы материала снижают эхо в больших холлах. Их устанавливают так, чтобы на поверхности стен, потолка создавалось непрерывное покрытие без швов, гасящее шумы за счет отверстий. Слой г/картона монтируют иногда в комплекте с акустической минеральной ватой.

Случаи использования материала:

• концертные залы, телевизионные студии звукозаписи, кинотеатры;
• жилые дома, где есть частные кинотеатры;
• помещения залов для проведения конференций, речевые кабинки;
• торговые павильоны, большие залы супермаркетов;
• залы ожидания на вокзалах, в аэропортах;
• коворкинг-офисы, длинные коридоры;
• станции метрополитена, церкви, соборы;
• технические помещения, например, машинные отделы лифтов, вентиляционные камеры, бойлерные и насосные пункты.

Плюсы и минусы акустического ГКЛ

Разнообразие сфер применения
Безопасность для здоровья – материал не выделяет ядовитых веществ при обычной температуре и при нагревании

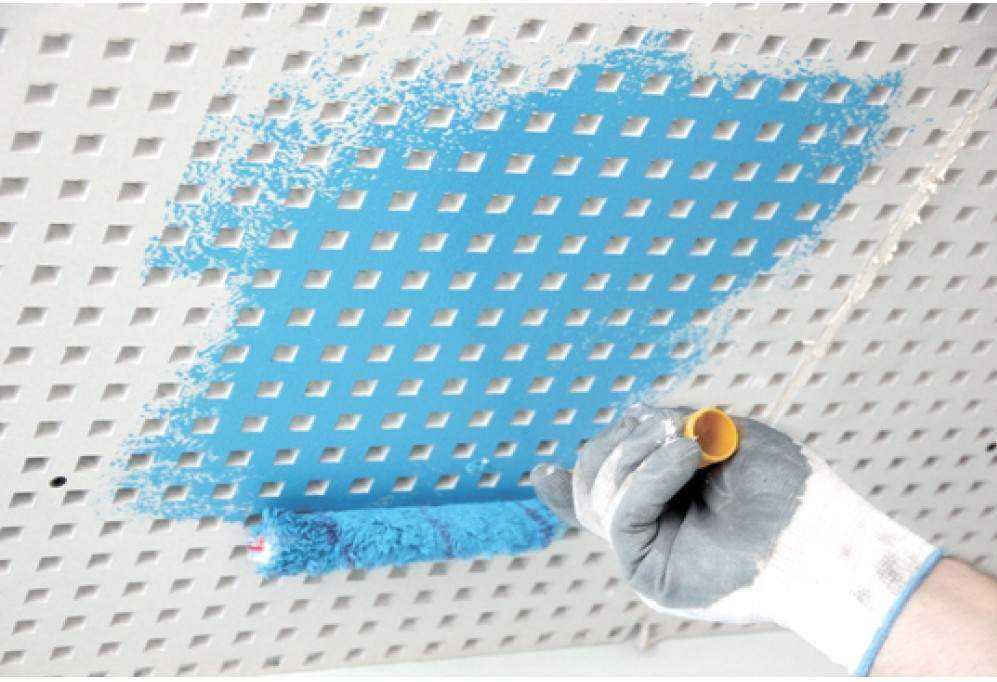

Легкая обработка после установки в виде окраски
Быстрый и простой монтаж – работу можно выполнить самостоятельно, без привлечения специалистов
Небольшой вес – монтаж без труда производят два человека, можно монтировать покрытие на легких перекрытиях, не утяжеляя их

Нельзя ставить декоративные материалы поверх акустического слоя панелей, что несколько обедняет полученную отделку
Материал может впитывать влагу в сырых помещениях, покрытие разбухает, теряет ценные качества
Хрупкость не позволяет монтировать светильники, люстры, камеры, другие приспособления.

Необходимые инструменты

Звукоизолирующие перегородки из гипсокартона возвести проще всего. Но для этого нужно запастись не только материалами, но и инструментом.

В необходимый минимум начинающего строителя входит:

• ватерпас, лазерный уровень или обычный строительный прибор;
• шуруповерт;
• отвес;
• рулетка;
• комплект отверток;
• ножницы по металлу;
• резак для гипсокартона;
• линейка и карандаш.

Без этого минимума к работам приступить нельзя. Но если есть дополнительный инструменты, монтаж пройдет быстрее и проще. Например, подравнять срезы гипсокартона можно специальным рубанком, а для распила металлопрофиля использовать болгарку.

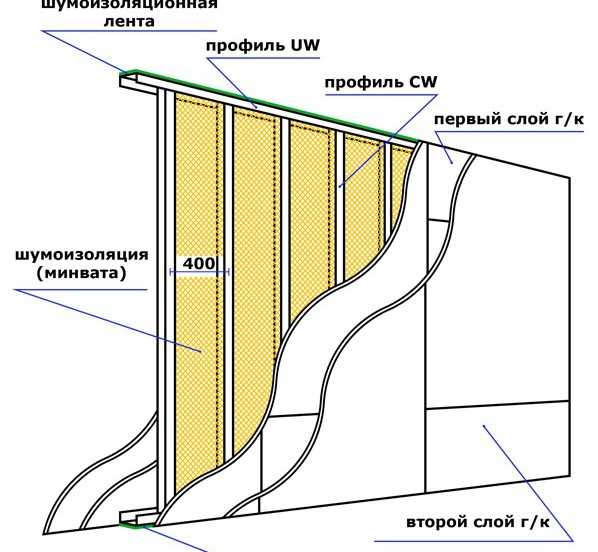

Звукоизоляция перегородок из гипсокартона – шаг за шагом

Звукоизоляция под гипсокартон осуществляется следующим образом:

1. Разметка

Вначале нужно будет использовать карандаш, маркер и рулетку, а также лазерный уровень.

По расчерченным линиям необходимо резать материал, так что внимательно выполняйте все замеры и отметки, стараясь делать минимальные зазоры, но при этом нельзя уходить от горизонтали и вертикали

Это очень важно при прикреплении промежуточных стоек скелета. Промеряйте весь периметр и зафиксируйте все размеры на эскизе

2. Подготовка материалов

Берем профиль UW и вырезаем по полученным размерам, его мы будем крепить вертикально на стенах, на полу и потолке. Также нам будет нужен профиль CW, который мы будем крепить вертикально между профилями UW. Еще нам понадобится уплотнительная лента, которая поможет лучше укрепить каркас и не даст появиться шуму из-за вибрации профиля. Все крепления металла к металлу делайте с прослойкой – полимерной прокладкой.

3. Крепление каркаса

По начерченным линиям на полу, потолке и стенах наклеиваем самоклеющуюся уплотнительную ленту, и сверху крепим стартовый профиль UW так называемым быстрым монтажом (дюбели и забивные шурупы), причем на потолке используются металлические дюбеля, а не пластмассовые. Теперь берем профиль CW и устанавливаем его вертикально, вставив его между профилем UW на потолке и на полу, и закрепляем саморезами – блохами. По две блохи в каждом месте крепления. Профилей CW нужно закрепить столько, чтобы расстояние между ними равнялось 40 либо 60 см. Проем двери набираем из профиля CW, в который предварительно вбили брус. Этот профиль следует крепить уже не блохами, а саморезами.

4. Заполнение каркаса

У нас есть готовая металлоконструкция. Теперь с одной стороны ее нужно заплитовать гипсокартонными листами толщиной в двенадцать с половиной миллиметров в два слоя. Теперь необходимо сделать электрическую проводку и уже после этого заполнить все пространство между профилями материалом для звукоизоляции. При этом необходимо четко проследить, чтобы не было пустот, иначе будет плохой звукоизоляционный эффект. Теперь необходимо закрепить на профиле слоймембраны.

5. Закрытие каркаса

Теперь необходимо заплитовать вторую сторону каркаса саморезами по гипсокартону. Также необходимо крепить 2 слоя ГКЛ. Следует помнить, что швы второго слоя не должны совпадать со швами первого слоя. Оптимальное смещение – на половину ширины листа. Количество саморезов- приблизительно 35-50 штук на один лист ГКЛ, размером 1200х2500. Теперь можно, по желанию, заполнить стыки гипсокартона со стеной, полом и потолком герметиком.После этого можно выполнять отделку гипсокартона, работы по шумоизоляции под гипсокартон окончены.

Knauf

• АкустиKnauf. Плиты из минеральной ваты с увеличенной длиной и уменьшенной толщиной волокон.
• Knauf Insulation Акустическая Перегородка. Минераловатный утеплитель в виде матов или плит повышенной упругости. Также обладает свойствами ЗИ.

Оба решения могут использоваться для пола, потолка, стен и перегородок. Для всех оснований кроме пола работы предполагают предварительное устройство каркаса.

Также в арсенале компании имеются перфорированные звукопоглощающие панели из гипсокартона толщиной 6, 5, 9,5 или 12,5 мм. Они применяются для отделки подвесных потолков и стен в качестве финишного слоя.

Подходят по большей части для административных зданий. Средний коэффициент звукопоглощения в пределах 0,55.

Основные технические характеристики Knauf

Характеристики/Линейка продукции	АкустиKnauf	Knauf Insulation Акустическая Перегородка
Особенности	Плиты из минеральной ваты 1230×610 мм без фенол-формальдегидных смол, без запаха, негорючие. Жесткий, упругий и восстанавливаемый свою форму материал. Не сползает в каркасе и просто монтируется.	Маты или плиты размером 1250×610 из стекловолокна. Материал не содержит вредных примесей, является негорючим и долго сохраняет свои свойства.
Толщина, мм	50	50
Поверхностная плотность, кг/м²	0,75	0,8
Индекс изоляции воздушного шума, Rw, дБ	пирог: 2 листа ГКЛ 12,5 мм + 50 мм АкустиKnauf + 2 листа ГКЛ 12,5 мм = 51 дБ1 лист ГВЛ 12,5 мм + 50 мм АкустиKnauf + 1 лист ГВЛ 12,5 мм = 52 дБ
Средний коэффициент звукопоглощения, αw	—	0,8
Цена, руб./м²	69	59

Советуем посмотреть ролик о применении АкустиKnauf для снижения шума от соседа по этажу:

Какие использовать саморезы при работе с ГКЛ

Все эксплуатационные характеристики саморезов для гипсокартона зависят от материалов, из которых они непосредственно изготовлены и их термической обработки. Чаще всего используются такие технологии и материалы:

• Углеродистая сталь (ГОСТ 1050) с защитным цинковым покрытием, которое наносится методом гальванирования;
• Легированная сталь (ГОСТ 4543) с покрытием из фосфатов или без адгезионного покрытия антикоррозионного слоя. Защита от влаги представлена в виде простого промасливания;
• Латунь – для данного материала характерна высокая устойчивость к коррозии, но низкая прочность;
• Нержавеющая сталь марки А2 или А4.

При выборе саморезов для крепежа стоит обращать внимание на такие факторы:

Размеры;

Размеры самореза зависят от толщины листа. При монтаже в один лист допускается использование саморезов длиной до 25 мм. Чем больше слоёв в гипсокартоне тем длина будет больше. Например, при монтаже в два листа на каркас можно использовать  длину винта 35 мм.

Шаг резьбы;

Шаг резьбы выбирается в зависимости от материала основания. Для деревянных конструкций используется шуруп с редкой резьбой, а для металлопрофиля – с частой.

Форма.

Для выбора формы самореза нужно обратить внимание на шляпку винта, при монтаже гипсокартона используется потайная или полупотайная

Шумоизоляция жилья

Для осуществления шумоизоляции стен деревянной постройки или стен панельного здания необходимо пожертвовать площадью самого помещения. Однако, если посторонние шумы мешают вам спокойно жить, такие меры не будут лишними. Для того чтобы потеря квадратных метров не была осуществлена зря, следует тщательно соблюсти технологию звукоизоляции гипсокартонными листами, чтобы воспрепятствовать проникновению звука в ваше жилье.

Шум низких уровней в многоквартирных домах может быть обеспечен в случаях проведения звукоизоляции. Мы будем использовать для этого специальную гипсокартонную конструкцию со звукоизоляционным материалом – наполнителем. При установлении такого препятствия для акустических волн, их воздействие на органы слуха человека будет снижено.

Звукопоглощение осуществляется благодаря способности конструкции преобразовывать энергию звуковой волны в иной вид энергии. Определяются звукопоглощающие свойства материала коэффициентом звукопоглощения, чей диапазон составляет от 0 до 1. Для достижения числа 1 (к примеру, в звукозаписывающих студиях) используются другие материалы, не гипсокартонные листы

Но если серьезно подойти к этому вопросу и принять во внимание все свойства используемых материалов, то и при использовании описываемой технологии можно получить максимальный эффект
