О правилах и этапах прокладки кабелей в траншее

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.

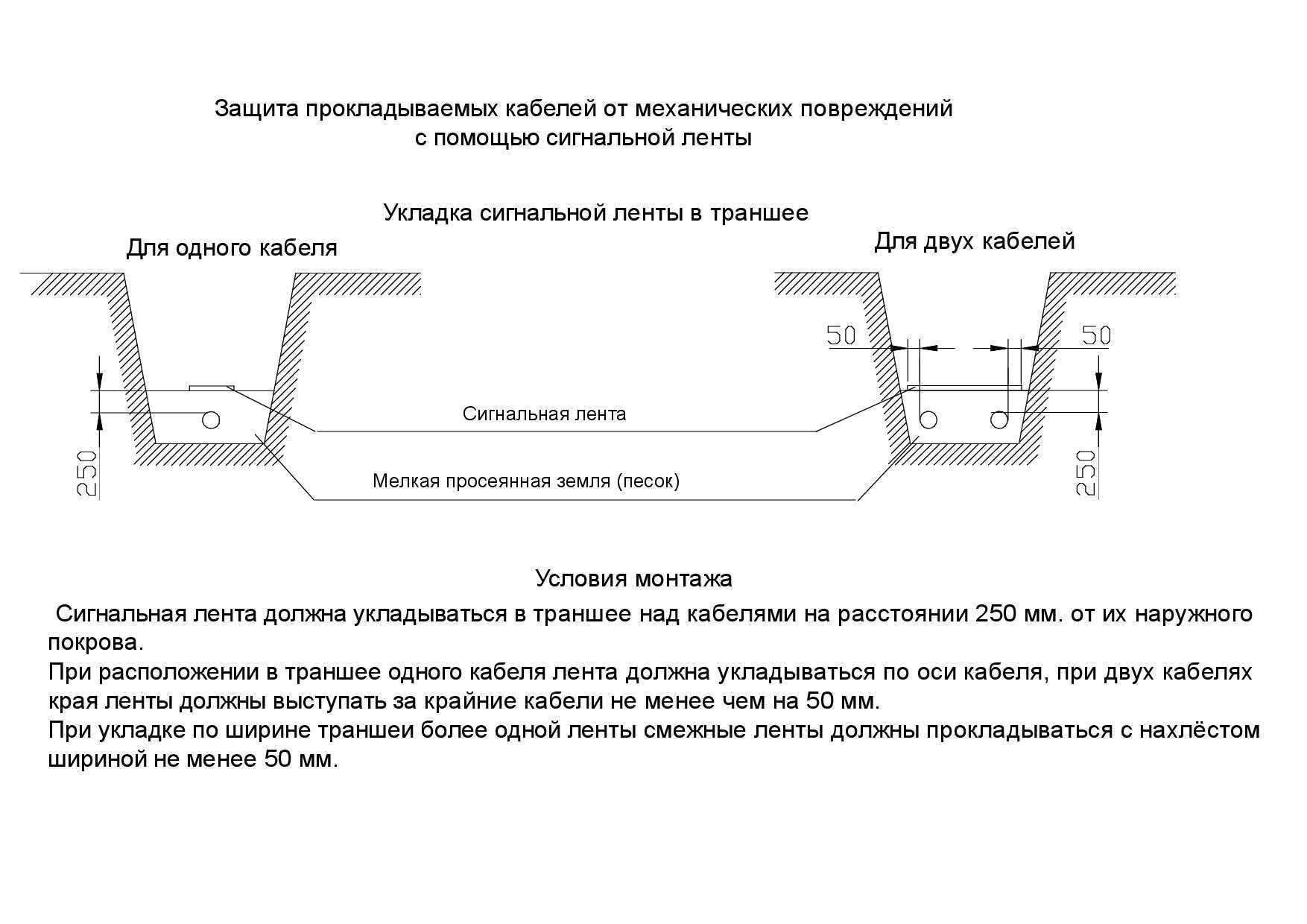

4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.

2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Подписка на рассылку

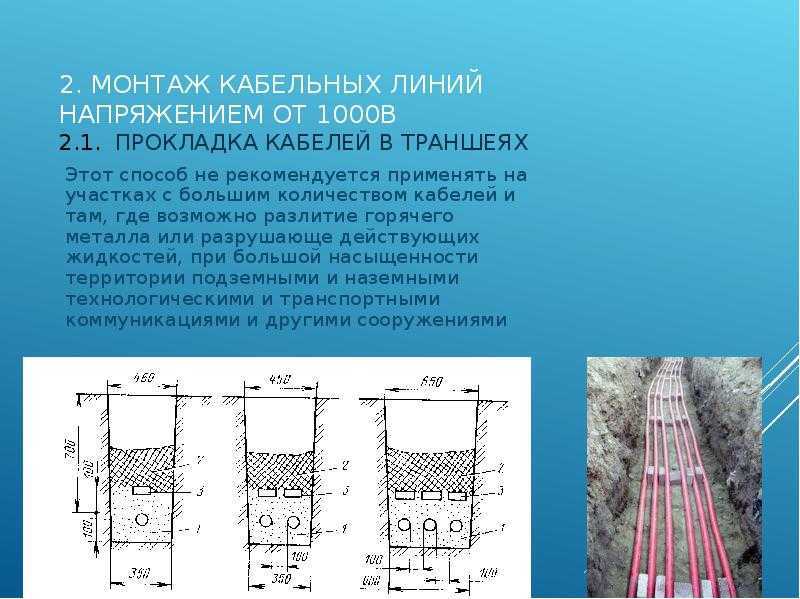

Технология прокладки кабельных линий в земляных траншеях направлена на выполнение операции с соблюдением норм, обусловленных требованиями безопасности и эксплуатационными характеристиками изделия. Подразумевается, что прокладка кабеля в траншее будет выполняться в несколько этапов:

• рытьё траншеи;
• раскатка и укладка;
• защита от повреждений;
• засыпка траншеи.

Подготовительные работы

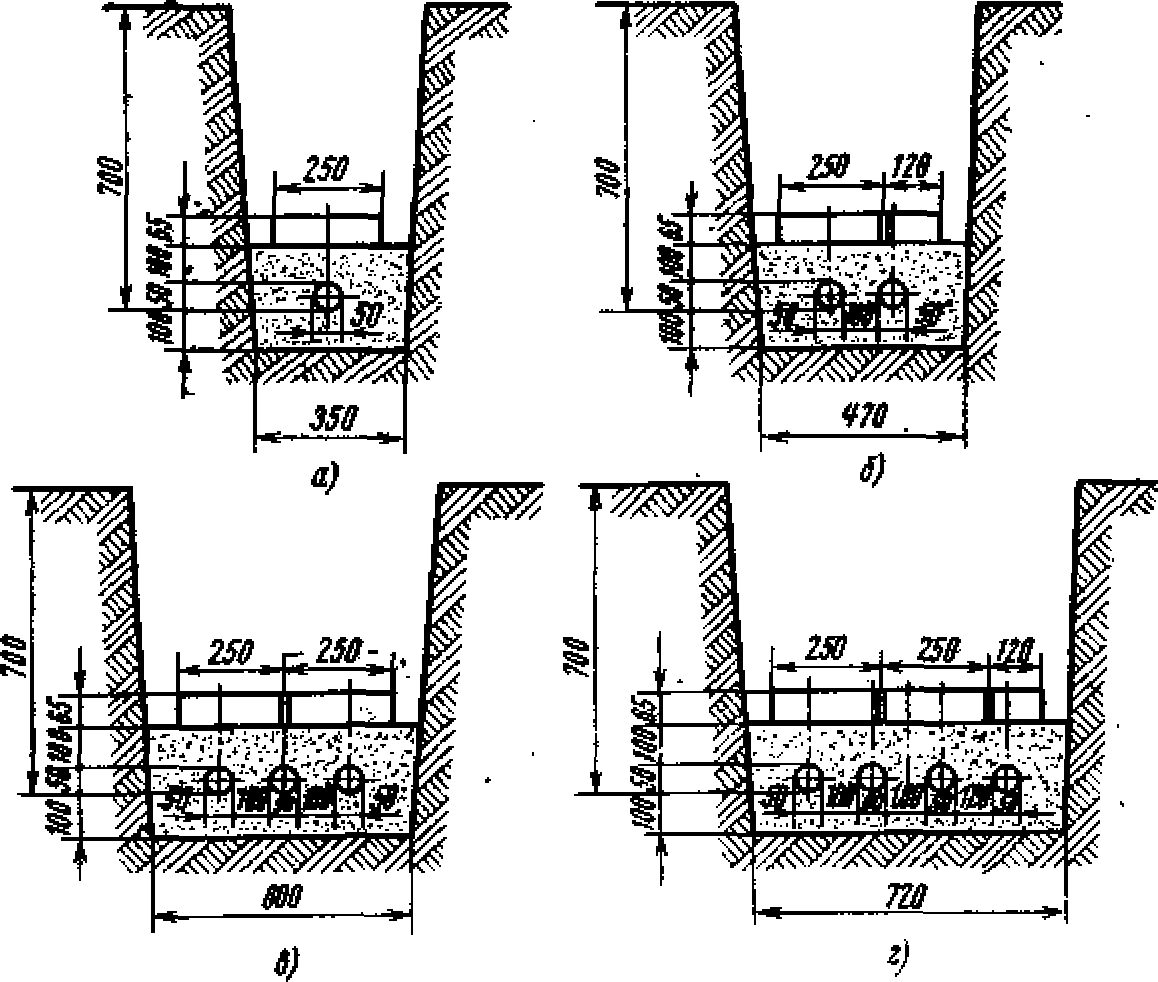

Основным условием при рытье траншеи является организация трассы таким образом, чтобы на криволинейных участках изгибание кабеля не приводило к повреждению изоляционного слоя. Преимущественно, операция проводится механизированным способом, за исключением участков, где проложены коммуникации, на которых используется ручной труд. Глубина определяется видом изделия и уровнем напряжения. (Рис. 1) Допускается прокладка силового кабеля в траншее глубиной 0.8м при условии, что его напряжение не превышает 10кВ. Если трасса пересекает улицу или площадь, то углубление достигает 1.1м.

Обязательным условием для процедуры прокладки изделий с напряжением более 1кВ, является обустройство защитного покрытия, сделанное из бетонных плит или красного кирпича, укладываемого на песчаную подушку. Ширина траншеи зависит от сечения кабелей и их количества. Расстояние между ними должно быть минимум 100мм, так как они нуждаются в охлаждении.

Раскатка кабеля

Когда подготовительные работы завершены, начинается непосредственная прокладка кабеля в траншее, посредством его раскатки с барабана, устанавливаемого на домкраты. (Рис. 2) Является целесообразным устанавливать барабаны на передвижные механизмы, при выполнении операции в труднодоступных местах используются ролики.

Рис 2. Раскатка кабеля Укладка осуществляется змейкой с запасом до 3%, вызвано это возможным смещением почвы, которое приведёт к натяжению кабеля и его механическому повреждению

Важно, чтобы при повороте трассы не происходило избыточного изгибания изделия

Важным аспектом является соблюдение температурного режима, если он не соответствует требуемым параметрам, то прокладка высоковольтного кабеля в траншее осуществляется с подогревом и в строго ограниченное время:

• 0 — 10°С – 60 минут;
• -10 — 20 °С – 40 минут;
• Более — 20°С – 30 минут.

Внимание! Если невозможно выполнить укладку в указанные сроки, то необходимо обеспечить постоянный подогрев изделия

Требования по защите кабеля

Ответственным этапом является защита изделия от механических повреждений. Необходимо сделать песчаную обсыпку на дне траншеи, поверх неё уложить слой кирпича. Когда траншея вырыта механизированным способом, а ширина фрезы была меньше 250мм, требуется укладывать кирпич вдоль всей трассы, после чего засыпать грунтом и утрамбовать

Важно соблюдать расстояние между силовыми и контрольными кабелями, которое не должно превышать 0.1м. Защита на участках пересечения с коммуникациями заключается в разделении слоями земли. Если предусмотрено разделение кабелей плитами, то толщина земляного слоя составляет 0.15м

Отметим, что в таком случае прокладка кабеля связи в траншее выполняется над силовыми изделиями

Если предусмотрено разделение кабелей плитами, то толщина земляного слоя составляет 0.15м. Отметим, что в таком случае прокладка кабеля связи в траншее выполняется над силовыми изделиями.

Засыпка траншеи

Технологические особенности имеет и процедура засыпки траншеи, изначально сверху насыпается слой земли толщиной 0.1м, над которым уже укладывают плиты

Важно, чтобы земля, используемая для засыпания, не содержала камней большой фракции, шлака и мусора. Необходимо проконтролировать отсутствие в грунте щебня и стекла. Далее траншея засыпается слоями по 0.2м, с тщательным уплотнением и смачиванием водой

Верхняя окончательная засыпка выполняется бульдозером, трамбовка, также происходит механизировано при помощи дорожных катков. Технология прокладки кабеля в траншее требует уплотнения грунта с использованием компрессорных станций

Далее траншея засыпается слоями по 0.2м, с тщательным уплотнением и смачиванием водой. Верхняя окончательная засыпка выполняется бульдозером, трамбовка, также происходит механизировано при помощи дорожных катков. Технология прокладки кабеля в траншее требует уплотнения грунта с использованием компрессорных станций.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Какой кабель подходит для укладки в землю

Ответ на этот вопрос однозначен! Лучше всего использовать кабель самого высокого класса защиты, желательно в жестокой оболочке. Такое изделие можно закапывать без защитных футляров, за исключением площадок стоянки и заезда автотранспорта. Этим характеристикам соответствуют электрические кабели следующих марок: АВБШв, ВВБ (влагостойкий бронированный), ВВБбГ (бронированный с гидроизоляцией), ВБбШв (бронированный в полиэтиленовом шланге). Необходимо отметить, что это дорогая продукция и использовать ее целесообразно для ввода электроэнергии от столба общих электросетей к основному строению на участке.

При подборе брони следует учитывать кислотность грунта и наличие в нем инородных тел. В зависимости от этих показателей выбирают кабели с алюминиевым, свинцовым или стальным бронированием. Подземную разводку по участку можно делать с использованием более дешевых изделий. Для этих целей могут подойти и марки проводов NYM и СИП, заключенные в полиэтиленовые трубы. ВВГ применять нежелательно, так как их срок эксплуатации под землей вряд ли превысит 2 года. Если говорить, с точки зрения долгосрочной экономии, то лучше всего использовать дорогие кабели. Большие первоначальные вложения будут компенсированы длительным сроком эксплуатации!

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ. В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу

Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
•  «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Правила для разных типов проводки

Для каждого типа монтажей электросети нужно придерживаться некоторых правил.

Закрытый тип – самый безопасный, так как при его использовании все провода спрятаны и защищены от механического воздействия. Но он являет собой довольно длинною и трудоемкую процедуру подготовки, а именно нужно как минимум подготовить «туннели» в стене. Этот способ хорошо использовать, если у вас стены прошиты гипсокартоном, тогда для крепления проводов достаточно поместить проводку за листом.

Открытая электропроводка – самый простой способ прокладки проводов. Преимуществом данного способа является легкость замены или ремонта кабеля при повреждениях. В большинстве случаев его используют в подсобных помещениях.

Комбинированный способ прокладки электропроводки соединяет в себе закрытую и открытую прокладку, что упрощает задачу, но тем ни менее он имеет свои стандарты. Коробы для прокладки линии выбирают преимущественно пластиковыми, они более практичные и достаточно надежные. В коробе должно находиться свободное пространство для размещения всех проводов.

Нужно использовать специальные плоские провода АПРВ, АПР. При наличии легкогорючих стен раньше использовали изоляцию из асбеста (толщина по стандартам не должна быть меньше 0,5 см). Однако на сегодняшний день существуют другие безопасные материалы с отличными изоляционными характеристиками. Изоляционный слой располагается между стеной и проводами, и в случае замыкания не дает воспламениться стене.

Особенности монтажа кабельной канализационной системы

1. Заглубление кабельных каналов зависит от материала труб и места укладки и может составлять от 40 до 200 см. Глубже всего монтируют бетонные трубы, пластиковые же укладывают на наименьшей глубине. Кроме того, максимально заглубляют трубопроводы, проходящие под трамвайными путями, минимально – под пешеходными зонами, на средней глубине – под автомобильными дорогами.
2. При укладке труб необходимо соблюдать уклон в 4 мм на каждый метр. Это позволяет стечь воде, попавшей в каналы.
3. Трубы и кабель в них между колодцами нужно укладывать по прямой линии. Разрешается лишь небольшое смещение, которое должно составлять не более 10 мм на каждый метр трубы.
4. В зависимости от получающейся схемы укладки кабеля каждые 25-150 метров устанавливают смотровые колодцы.

   Кабель в тоннеле

5. Внутри подвалов зданий, больших коллекторов и т.п. нецелесообразно проводить укладку кабеля в трубах, здесь провода протягивают по специальным консолям.
6. Если в траншею проводят укладку нескольких труб, то те из них, в которых будут протянуты провода с наименьшим напряжением, должны находиться ближе всех к поверхности земли.
7. Оптимальным диаметром труб кабельной канализации считается 100 мм. В используемых ранее трубах сечения в 15 см сложнее осуществлялась протяжка кабеля.
8. В одной трубе нельзя укладывать электрический и телефонный провод.
9. Необходимо правильно выбрать смотровой колодец по объему и в зависимости от места расположения и выполняемой функции.

Правила для укладки в грунте электропитания

Прокладка в земле коммуникаций электропитания проводится в соответствии с рядом правил:

• глубина укладки — 0,4-0,7 м;
• траншея не должна находиться от фундамента на расстоянии меньше 0,6 м;
• сверху и снизу прокладки должен находиться слой песка;
• кабели в одной траншее могут рассредоточиваться на дистанции как минимум в 0,1 м друг от друга. Из этого стоит исходить при определении ширины траншеи;
• вблизи прокладки не должны находиться деревья. Минимальное расстояние до них должно составлять 2 м;
• дистанция от подземных коммуникаций — 2 м;
• расстояние между пересекающимися кабелями — не менее 0,5 м;
• соединение между кабелями происходит только с использованием специальных муфт.

Все эти требования указаны в ГОСТ и соответствующих разделах СНиП. Для каждой отдельной ситуации в этой документации приведены свои требования и нормы, которые определяются спецификой проведения тех или иных электромонтажных видов работ.
