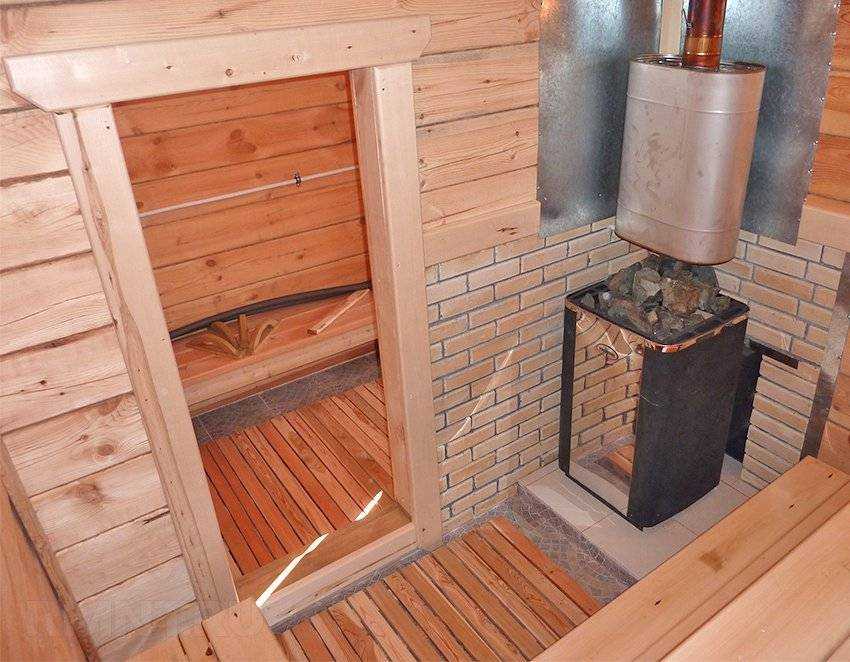

Печь в бане: выполняем установку правильно и безопасно

Установка теплообменника к банной печи или котлу своими руками

Современные модели банных печей, котлов нередко дополняются теплообменниками ‒ устройствами для нагрева воды. Какими они бывают, нюансы и сложности монтажа разберем ниже.

Схема: 1 – теплообменник; 2 – накопительный бак; 3 – верхний отвод (min наклон 20°); 4 – нижний отвод (min наклон вниз 1-2°); 5 – сливной кран накопительного бака; 6 – сливной кран системы.

Устройство теплообменника

В основе работы ‒ физические свойства воды, которая в горячем виде расширяется, идет кверху, холодная вода остается внизу.

В баню ставят небольшие теплообменники для быстрого нагрева. К нему идет одна труба сверху, другая – снизу.

Бак с водой иногда устанавливают в парилке, но чаще в помывочной. Причем на таком уровне, чтобы его нельзя было задеть.

Горячая вода идет по верхней трубе к баку, по нижней трубе по мере расхода горячей воды заливается холодная.

Важные нюансы монтажа

Теплообменник может:

• быть встроенным в печь;
• крепиться к дымоходу;
• фиксироваться к потолку парной.

Для постоянного наличия в моечной горячей воды нужно поддерживать процесс горения в печи и бесперебойную подачу воды в бак. Для реализации второго момента часто применяют циркуляционный насос.

Без него можно обойтись, когда диаметр труб составляет 1 дюйм.

Для снижения тепловых потерь общая протяженность труб не должна быть более 3 м.

Перед установкой стоит учесть такие рекомендации:

1. Качественный теплообменник не должен потреблять больше 10% от выработанной энергии печи.
2. Трубы укладываются таким образом, чтобы вода текла сама при прямой подаче под углом 250 градусом, при обратной подаче под углом 30 градусов.
3. Объем воды в баке под каждую модель теплообменника подбирается отдельно. Это зависит от выбранной мощности. Если ее будет мало, то она будет часто кипеть и на стенках начнет накапливаться накипь, что может стать причиной пожара. При завышенном объеме воды процесс нагревания займет много времени.
4. Запаса мощности должно хватать на случай остывания после прогорания дров в печке.

Когда бак с водой размещен прямо в парилке, подключение теплообменника проходит в таком порядке:

1. Входное отверстие в бак делается на 5 см выше верхнего штуцера регистра (минимум 1,5 м от пола). Это обеспечит лучшую циркуляцию воды.
2. Низ бака должен находиться от пола минимум на высоте 1,5 м или даже выше.
3. От потолка нужно отступить еще полметра.

Из-за слишком высокого расположения бака сложно проконтролировать уровень воды в нем.

Поэтому есть другие варианты подключения:

1. Бак размещается ниже.
2. Штуцер оборудуется сбоку под подводный контур.

Минус этого способа в том, что, когда уровень воды будет меньше верхнего штуцера, циркуляция не произойдет. Вода в теплообменнике будет стоять и временами кипеть, а в баке так и останется холодной.

Размещая бак в мойке, требования к монтажу остаются такими же.

Можно покупать соединительные трубы из металлопластика или брать обычные гибкие шланги. Диаметр ‒ 1 дюйм. При большем диаметре придется ставить циркуляционный насос.

Уплотнители должны быть из прочного тангита, прокладки фитингов ‒ из паронита.

Обязателен к установке сливной кран. Через него можно удалить засорения из системы, слить воду на период неиспользования бани.

7 бесплатных чертежей домика своими руками

К

Стейси Фишер

Стейси Фишер

Стейси — эксперт журнала The Spruce, который рассказывает о домашних проектах и ​​поделках. Она имеет более чем 18-летний журналистский опыт, выступая в качестве эксперта DIY на Dr. Oz Show и несколько радиопостановок. Она опубликовала сотни статей и стала соавтором книги.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 21.07.22

Ель / Марго Кавин

Воспользуйтесь одним из приведенных ниже бесплатных планов домика, чтобы построить домик своей мечты, которым вы и ваша семья сможете наслаждаться в отпуске, на выходных или даже в качестве постоянного дома.

Планы включают в себя чертежи, пошаговые инструкции по сборке, фотографии и списки материалов/раскроя, чтобы вы могли сразу же приступить к созданию своей хижины.

Вы можете использовать эти планы кабины, чтобы построить кабину именно так, как она обрисована в общих чертах, или внести некоторые изменения, чтобы вы могли создать ощущение индивидуальной кабины, которое идеально подходит для вашей семьи.

• 01 от 07

  Оксбоу Тимбер Март

  Этот план кабины от Oxbow Timber Mart идеально подходит для родителей и некоторых детей, поскольку он компактен, но в нем также есть место для чердака для взрослых. Этот план койки идеально подходит для уединения ночных гостей или просто как место, где вы можете спрятаться от всего этого.

  Этот бесплатный план кабины представляет собой 17-страничный файл PDF, который содержит подробные инструкции, список материалов, список покупок и чертежи плана. Вы пройдете через процесс строительства пола, стен, чердака, крыши, окон, дверей и отделки/отделки.

  В отличие от некоторых других планов домиков из этого списка, в The Cottage Life Bunkie нет кухни или ванной комнаты.

  План коттеджа Life Bunkie от Oxbow Timber Mart

• 02 от 07

  Инструкции

  Это бесплатный план хижины от Instructables, который показывает, как построить небольшую хижину с дверью и окном. После завершения кабина имеет размеры 12×20 футов. Он разработан с учетом бюджета и довольно хорошо справляется с его выполнением.

  Иллюстрации и реальные изображения показаны по всему плану, поэтому вы можете быть уверены, что строите его правильно. В общей сложности 15 шагов и почти 50 изображений помогут вам в этом строительном проекте.

  После завершения вы можете увидеть внутреннюю часть этой кабины для деталей проводки, советов по изоляции, отделки полов и стен, а также идей для мебели.

  Как построить хижину 12 на 20 футов с ограниченным бюджетом по инструкциям

• 03 от 07

  Сегодняшние планы

  Этот бесплатный план домика описывает структуру площадью 460 квадратных футов, которая идеально подходит для строительства в пределах небольшого пространства и может стать отличным крошечным домом.

  Он имеет одну небольшую спальню и полную ванную комнату, а также наверху, туалет и балкон. Несмотря на то, что он небольшой, этот дизайн кабины создает привлекательный дом, который идеально подходит для одного человека или пары.





















  План включает в себя детали каркаса крыши и стен, электрические планы, планы фундамента и этажа и многое другое. Файл PDF содержит все чертежи кабины, которые вам понадобятся для ее создания.

  Смотровая хижина из планов на сегодня

• 04 от 07

  Сегодняшние планы

  Загрузите этот PDF-файл, чтобы получить бесплатный план каюты с двумя спальнями, мансардой и подвалом.

  Вы получите 6 страниц больших планов этажей для подвала, основного этажа и чердака, а также схему крыши, список электрических элементов и многое другое. Письменных инструкций нет, поэтому при сборке этой хижины вам придется полагаться только на схемы.

  План бесплатной каюты с двумя спальнями из сегодняшних планов

• 05 от 07

  ЛСУ AgCenter

  Этот план кабины Chesterfield имеет гостиную, столовую и кухню открытой планировки на первом этаже, а также две спальни. Третья спальня находится на втором этаже.

  План — один из нескольких, предложенных LSU AgCenter — включает в себя камин, деревянные веранды и две ванные комнаты. Он имеет 1164 квадратных футов жилой площади.

  План домика с тремя спальнями от LSU AgCenter

• 06 от 07

  Схемы салона 123

  Следуйте этому бесплатному плану каюты, и у вас будет каюта с гостиной, кухней, спальней, ванной и мансардой.

  Этот полный план кабины включает в себя список материалов и инструкции по выбору высоты, возведению стен и фундамента, а также калькуляторы для расчета балок перекрытия, стропил, балок крыши крыльца, балок настила крыльца и балок пола.

Фундамент под кирпичную печь

Вес такой печи обычно очень большой (в сыром виде до 8 тонн и до 4 тонн в сухом), потому и основание должно быть солидным. Чтобы примерно рассчитать вес, можно вес одного кирпича умножить на его количество и добавить 40% на вес раствора (у глиняного раствора вес очень большой). Есть и еще одна особенность: фундамент для кирпичной печи нельзя располагать вблизи стен, он должен отстоять от основных конструкций не менее чем на 0,5 метра.

Размеры

Размеры фундамента под кирпичную печь должны быть больше ее габаритов не меньше, чем на 10-15 см. Но это — при низком расположении грунтовых вод. Тогда для большей устойчивости основание можно заглублять настолько, насколько требует вес или степень пучения грунтов.  Например, на супесчаных почвах для кирпичной  печи средних размеров достаточно фундамент заглубить на 80 см. Если же грунт суглинок или глина, то придется закапываться ниже уровня промерзания грунта. В общем случае глубина печного основания равна глубине основания здания.

Если подпочвенные воды близко, придется заглублять его по-минимуму. Чтобы в этом случае добиться нормальной устойчивости, делают фундамент намного больше в длину и ширину.

Фундамент на сваях

Тяжелую кирпичную печь на непучнистых грунтах  можно поставить на железобетонную плиту толщиной 15 см (плита должна быть монолитная, т.е. без пустот).

Для повышения устойчивости такого основания желательно сделать сваи. Их можно изготовить из асбестоцементных труб, усиленных арматурой и заполненных бетоном. В качестве опалубки (вместо труб) можно использовать листы рубероида, толя и т.п. которые  сворачивают в трубку. Их также армируют, затем заливают бетоном, делают подсыпку. Изготовление свай один в один повторяет технологию устройства свайного фундамента.

Схема фундамента для печи из железобетонной печи на сваях

Один из вариантов – использование металлических винтовых свай.  За счет наличия специальных лопастей они вкручиваются в грунт, что ускоряет процесс. Их недостаток – цена и большое количество некачественных изделий. Достоинства: быстрота установки и уплотнение грунта, которое происходит при вкручивании таких свай. Если грунт позволяет, вкрутить их можно и самостоятельно, иначе (на жестких и скальных почвах) необходима работа специальной машины.

Один из видов свай

Глубина залегания свай – на 30-50 см ниже глубины промерзания грунта (на дно ямы, вырытой под сваю, насыпают щебень, его трамбуют, а затем приступают уже к изготовлению сваи). Через 10 дней после изготовления на сваи укладывают монолитную железобетонную плиту.  Поверх нее настилается гидроизоляционный слой (рубероид в два слоя, горячая пропитка битумным составом и т.п.)

Бетонно-бутовый фундамент для кирпичной печи

Можно изготовить для кирпичной печи фундамент из бута и бетона. Он требует минимума затрат (если бут найдете неподалеку). Для этого необходимо:

• Выкопать котлован (больше по размерам, чем необходимый фундамент);
• На дно насыпать слой щебня, уплотнить. Толщина этой подсыпки в уплотненном состоянии не менее 15 см. На сильно пучинистых грунтах делают еще один слой – из песка, который дважды заливают водой для уплотнения. Только после повторного схода воды и высыхания песка насыпают щебень. Далее процесс заливки фундамента продолжаем по общепринятой технологии.

Схема фундамента для печи из бетона и бутового камня

• Следующим шагом будет установка и гидроизоляция опалубки по размерам будущего фундамента.  Гидроизоляцию внутренней поверхности опалубки проводят битумной пропиткой или слоем рубероида. Потом на дно нужно уложить крупные камни, пространство между ними заполнить мелким щебнем.
• Уложенные камни заливают цементным раствором (на 1 часть 400 цемента берут 3 части песка и часть (чуть меньше) воды).
• Слои повторяют до тех  пока до уровня пола останется 6 см. Поверхность этого слоя тщательно выравнивается.
• Фундамент накрывают полиэтиленом или рубероидом и оставляют для просыхания на 10-14 суток.

Фундамент накрывают полиэтиленом или рубероидом и оставляют для просыхания на 10-14 суток.

Чтобы усадка кирпичной печи была равномерной, желательно кирпичную трубу (именно она дает основную часть нагрузки) выкладывать как можно ближе к центру фундамента печи.

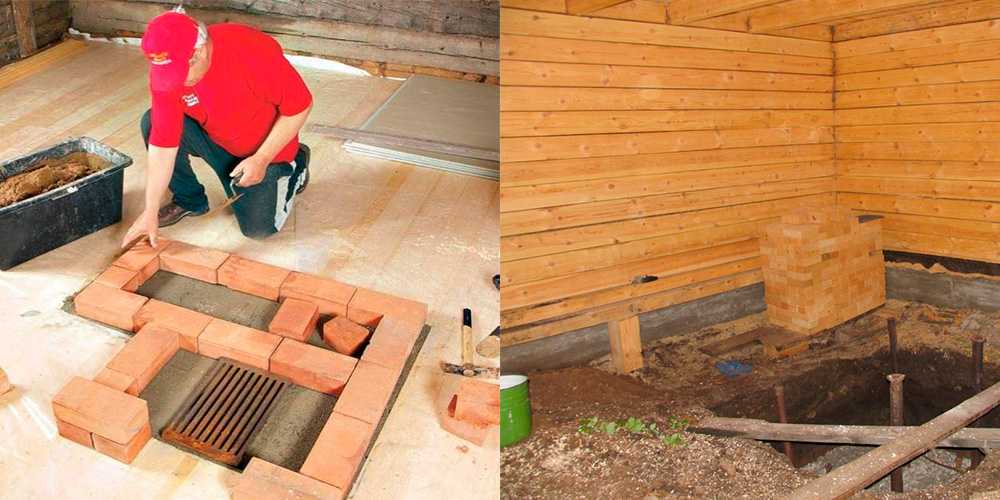

Фундамент для печи из кирпича

Устройство фундамента для железной банной печи

Технология создания фундамента для металлической печки в бане подразумевает выполнение следующих действий:

1. В первую очередь необходимо вырыть котлован. Его длина и ширина должны немного превышать параметры печки. Что касается глубины, то это зависит от особенностей грунта. Чаще всего подошву фундамента банной печки располагают ниже уровня промерзания почвы, примерно 0,5 метра.
2. Дно котлована хорошо разравнивают и утрамбовывают.
3. Насыпают щебень слоем около 30 см, также разравнивают и уплотняют ручным или механизированным способом. Читайте подробнее какой щебень подойдет для фундамента.
4. Готовят раствор из 1 части цемента, 4 частей песка и воды . Полученную смесь заливают поверх слоя щебня, толщина цементно-песчаного раствора может составлять несколько сантиметров.
5. Цементную стяжку необходимо оставить на некоторое время, пока цемент не наберет необходимую прочность.
6. Далее выполняют гидроизоляцию стяжки, используя для этой цели полосы рубероида (читайте более подробно, как использовать рубероид для гидроизоляции). Такая защита от негативного воздействия влаги позволит продлить срок службы основания банной печки. В результате этих действий формируется своеобразная подушка под фундамент, которая смягчает разрушительное воздействие на него пучинистого грунта.
7. Для создания основного фундамента готовят бетонный раствор, в составе которого содержится 1 часть цемента, 4 части щебня и 2,5 части песка (у нас есть также подробная статья о том, сколько цемента надо на 1 куб бетона). Все компоненты смешивают в сухом виде и добавляют воду небольшими порциями. Раствор должен иметь однородную консистенцию средней густоты.
8. Бетонную массу заливают поверх рубероида, поверхность хорошо разравнивают и проверяют горизонтальность, используя строительный уровень.

Следует отметить, что готовое основание для банной печи располагается ниже уровня пола на 0,3-0,4 метра. Чтобы поднять фундамент до уровня пола или выше его, используют огнеупорный кирпич. Поверх бетонного основания делают 3-4 ряда кладки из огнеупорного кирпича, причем кладка выполняется по всей площади, а не по контуру печки.

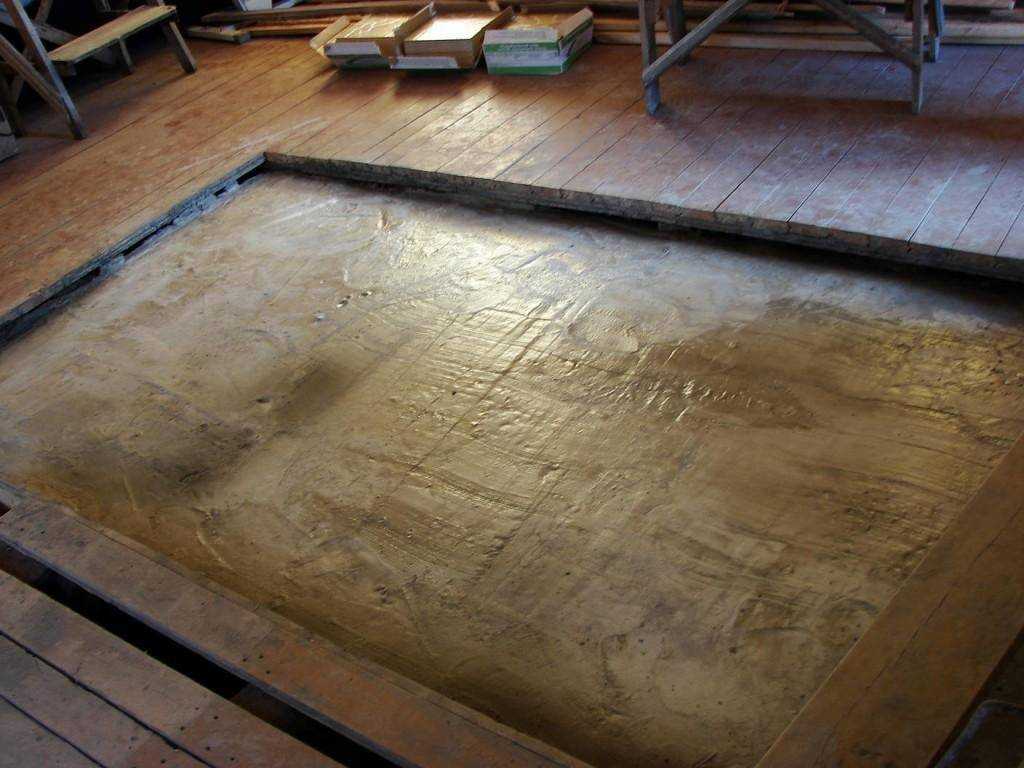

Бетонный фундамент для печи

Итак, вернёмся к фундаменту под печь, если она сделана из кирпича. Вес у такой конструкции может достигать нескольких тонн. Всё зависит от конкретных размеров и модификации печи

И чтобы такой тяжёлый источник тепла «крепко стоял на ногах», следует уделить внимание хорошему устойчивому основанию

Практика показывает – самый оптимальный фундамент для печи – это бетонный. Выкапывается котлован в том месте, где планируется установить каменку. Площадь «ямы» роется чуть больше площади самой печки. Это придаст конструкции большую устойчивость, особенно это касается внушительных экземпляров печей.

Глубина котлована должна быть больше глубины промерзания грунта. Для Сибири это примерно 1,3-1,4 метра, для Европы, конечно меньше. На каменистых и песчаных грунтах, копать «траншею» так глубоко смысла нет. Здесь будет достаточно и 50-ти сантиметров.

После того, как котлован готов, на дно засыпается чистый песок и проливается водой. Затем он хорошо трамбуется и сверху засыпается гравий. Такая небольшая «подушка» (150-200 мм.) крайне необходима. Во-первых, для отвода талых вод (своеобразный дренаж), а во-вторых, для лучшей устойчивости – создаётся жёсткое основание.

Затем по всему периметру котлована устанавливается опалубка. Её высоту подгоняем под высоту фундамента бани. Внутри деревянные доски лучше всего «прострелять» целлофаном. Для этого берём мебельный степлер и пристреливаем его к опалубке. Вместо целлофана можно применить пергамент или рубероид. Это делается для создания гидроизоляции, так лучше сохраним бетон внутри собранного «короба».

После этого приступаем к приготовлению бетона. Замешиваем цемент и мелкий щебень (ПЩС) в пропорции 1/3, то есть 1 часть цемента марки 400 и 3 части щебня. Добавляем чистой воды и доводим раствор до состояния густой каши, тщательно всё перемешивая. Готовый раствор заливаем в опалубку. Кстати, армировать фундамент под печь, надо обязательно. Не забудьте об этом.

Поверхность залитого бетона подгоняется под плоскость основного фундамента и выравнивается по горизонту при помощи уровня. Полученная конструкция напоминает плиту, уложенную внутрь бетонного периметра. На этом работы можно назвать законченными. Остаётся ждать полторы-две недели для высыхания бетона. Хотя по всем правилам и нормам срок полного укрепления бетона – 28 дней (но обычно так долго никто никогда не ждёт). Верхнюю часть бетона обмазываем битумной мастикой или настилаем слой рубероида.

В тёплых районах и на песчаных почвах можно упростить вариант фундамента для печи. Просто выравнивают грунт и укладывают на него бетонную плиту, толщиной 150-200 мм. Вариант быстрый и практичный. Чем больше плита, тем лучше. Увеличенная площадь всегда хорошо влияет на устойчивость любой конструкции. Но такой способ никак не подходит для холодных сибирских районов, а также для тяжёлых глинистых почв, с близким залеганием грунтовых вод. Такую плиту зимой начнёт поднимать и ничего хорошего из этого не выйдет.

Рекомендации по выбору конструкции печного фундамента

Основные требования к печному фундаменту

К печному фундаменту предъявляется 2 главных требования: во-первых, он должен быть надежным, во-вторых, подвижки грунта не должны оказывать значимого воздействия на его конструкцию. Выбирая подходящие характеристики фундамента, нужно ориентироваться на особенности грунта в месте строительства и глубину его промерзания.

Фотография фундамента печи

Информация о нормативной глубине промерзания почвы в разных местностях приведена в следующей таблице.

Таблица. Глубина промерзания почвы в разных регионах

Рекомендации по глубине заложения фундамента в соответствии с типом грунта приведены в следующей таблице.

Таблица. Особенности заложения фундамента

Как отмечалось, значимым параметром, влияющим на итоговые характеристики опорной конструкции, является вес устанавливаемого /выкладываемого поверх нее агрегата. Расчет массы печи принято осуществлять по формуле 1350* V . Коэффициент V в данном случае указывает на объем кладки в м3 с учетом массы кирпичей и используемого раствора.

Банная печь из кирпича

Если печка весит не больше 750 кг, вместо фундамента можно обустроить простую защитную конструкцию. Схема действий такова:

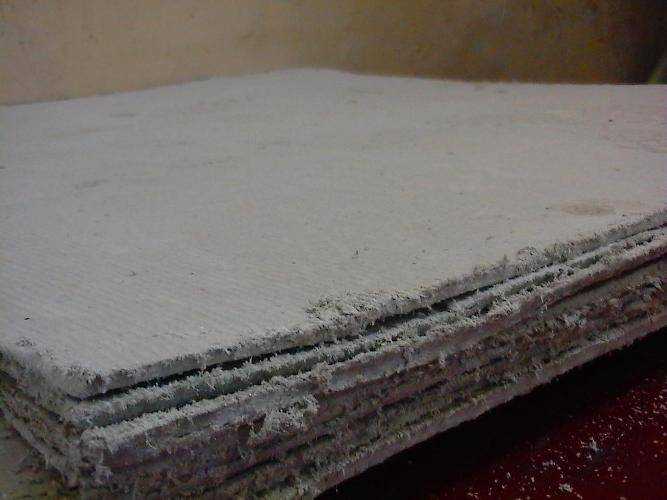

поверх пола на глиняный раствор укладывается асбестовый лист;

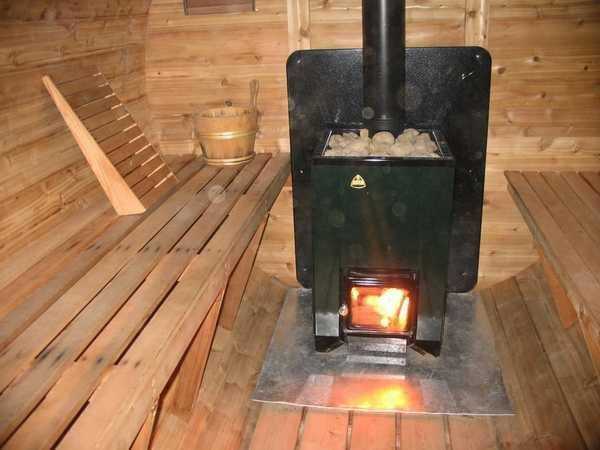

Печь установлена на листе железа

Рассмотренная конструкция будет способствовать повышению теплоизоляционны х характеристик банного пола и позволит соблюсти установленные требования противопожарной безопасности.

Важно! Размеры укладываемых листов подбираются так, чтобы с каждой стороны печи они выступали не менее чем на 250 мм. Аналогичное основание можно использовать для установки металлической банной печи весом до 250 кг. Наряду с этим, многие строители считают, что рассмотренный вариант устарел и не является в достаточной степени безопасным, ввиду чего даже под относительно небольшую печь рекомендуется обустроить отдельное основание, в особенности, если полы в бане сделаны из древесины

К примеру, можно сделать фундамент из кирпича (рекомендации будут приведены в соответствующем разделе). В остальном же решение остается за владельцем

Наряду с этим, многие строители считают, что рассмотренный вариант устарел и не является в достаточной степени безопасным, ввиду чего даже под относительно небольшую печь рекомендуется обустроить отдельное основание, в особенности, если полы в бане сделаны из древесины. К примеру, можно сделать фундамент из кирпича (рекомендации будут приведены в соответствующем разделе). В остальном же решение остается за владельцем

Аналогичное основание можно использовать для установки металлической банной печи весом до 250 кг. Наряду с этим, многие строители считают, что рассмотренный вариант устарел и не является в достаточной степени безопасным, ввиду чего даже под относительно небольшую печь рекомендуется обустроить отдельное основание, в особенности, если полы в бане сделаны из древесины. К примеру, можно сделать фундамент из кирпича (рекомендации будут приведены в соответствующем разделе). В остальном же решение остается за владельцем.

Классификация фундаментов по уровню заглубления

На практике для обустройства банной печи чаще всего используются опорные конструкции заглубленного и незаглубленного типа. С информацией о каждом из упомянутых вариантов вы можете ознакомиться в следующей таблице.

Таблица. Классификация печных фундаментов по уровню заглубления

Незаглубленный бетонный фундамент

Классификация фундаментов для банных печей по типу конструкции

Ассортимент конструкций печных фундаментов не ограничивается одними лишь ленточными и плитными опорами. При большом желании и наличии такой необходимости печь можно построить даже на столбчатой конструкции или фундаменте другого типа. Информация о доступных вариантах опорных конструкций и их особенностях приведена в следующей таблице.

Таблица. Существующие конструкции печных фундаментов

Ленточный печной фундамент

Плитный печной фундамент

Столбчатый печной фундамент с опорной плитой

Печной фундамент на винтовых сваяхПечной фундамент на винтовых сваях

Классификация фундаментов по материалу изготовления

Многие застройщики, планируя обустройство фундамента, считают, что выполнение этой работы может быть осуществлено исключительно с использованием бетонного раствора и арматуры. Вариант является самым популярным, но не единственным. С ключевыми сведениями в отношении данного вопроса вы можете ознакомиться в следующей таблице.

Таблица. Материалы изготовления печных фундаментов

Какие требования предъявляются к фундаментам под печку в баню

Основные требования таковы:

• Устойчивость.
• Надежность.
• Неподвижность.

Количественные значения этих характеристик зависят от многих факторов – тип печи, ее вес, характеристики грунта, глубина погружения основного фундамента и т.д. При этом, есть некоторые общие правила, действующие для всех вариантов.

1. Минимальное расстояние между фундаментом всей постройки и печным основанием – не менее 5 см.
2. Минимальная глубина погружения печного фундамента – не менее 50 см. В целом, отправной точкой является тип общего фундамента, поскольку он определяет все параметры печного основания, доступные для возведения.
3. Чаще всего используются схожие типы оснований, поскольку выбор основывается на одинаковых требованиях и условиях. То есть, если вся постройка возводится на свайно-винтовом фундаменте, основание для печи тоже опирается на сваи, завинченные по углам основания. Ленточный фундамент всей постройки определяет глубину погружения печного, которая не бывает больше, чем общая глубина, и т.д.

Производить расчет и проектирование фундамента под печь следует одновременно с общими работами над постройкой, так легче делать подготовку и устройство основания. Учитывается:

• Объем и вес печи.
• Глубина промерзания грунта.
• Глубина залегания плотных слоев почвы.
• Состав почвы.
• Сезонные колебания уровней почвенных вод.
• Величина пучения грунта.
• Наличие уклона, сложность рельефа участка.

Таким образом, учитываются все обычные параметры выбора типа фундамента. Точные расчеты довольно сложны и требуют знания множества величин, действующих для данного грунта и местности. Эти данные не всегда доступны, и сам расчет требует определенных познаний.

Поэтому чаще всего на практике руководствуются общими правилами и для всей постройки, и для печного фундамента. При этом, руководствуются принципом “необходимо и достаточно”, исключающим лишние траты труда и материалов. Например, если общее основание значительно заглублено, то под печное делается подсыпка из песка, поднимающая уровень основания и снижающая непроизводительные расходы бутовочного материала и бетона.

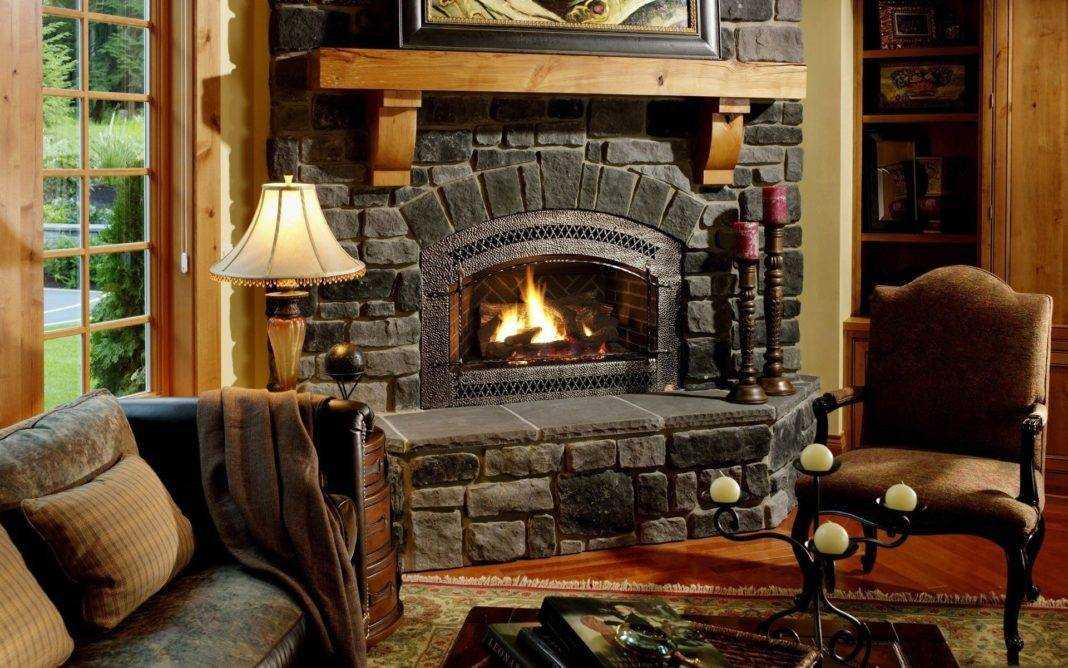

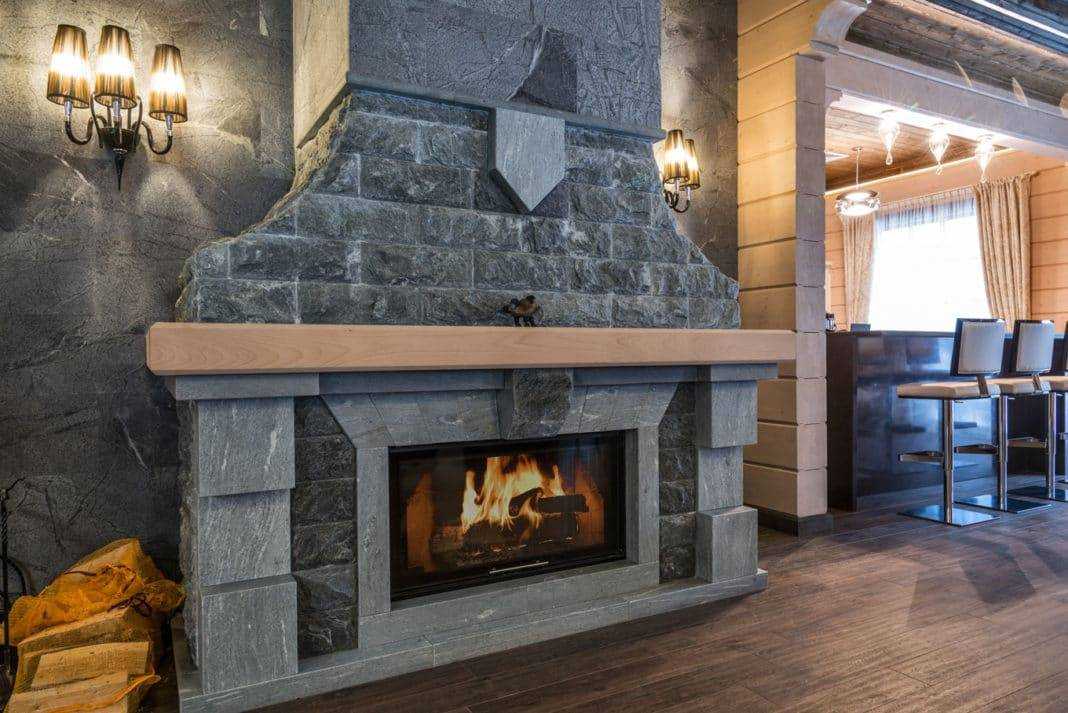

Технология строительства фундамента под камин

Для того, чтобы в доме устроить фундамент под камин, необходимо четко определить габаритыпредполагаемой конструкции, уточнить все особенности строительных работ, которые вполне можно выполнить своими руками.

В принципе, лучше всего фундамент под камин строить одновременно с самим домом. Тогда вам будет легче определиться с местом закладки и удобней работать. Если предстоит строительство в уже жилом помещении, придется снимать напольное покрытие и, что вполне возможно, частично демонтировать стены. При этом следует помнить, что несущие стены трогать запрещается.

Не следует фундаменты для всего дома и камина объединять в общую конструкцию, так как нагрузочные воздействия на оба основания будут значительно отличаться. Рекомендуется также предусматривать зазор между фундаментами не менее пяти сантиметров, который в дальнейшем следует засыпать песком.

Необходимые расчеты

В своих предварительных расчетах необходимо учесть ряд особенностей:

• поверхность излучения камина должна быть расположена напротив окон;
• все предметы в комнате должны находиться на удалении от одного метра;
• минимальная площадь помещения – 11 квадратных метров.

Минимальная площадь помещения где будет камин должна быть 11 квадратных метров

Считается, что все среднего камина составляет 1 тонну. Чтобы в нем не появились трещины, необходимо устроить прочное основание.

Как правило, размеры фундамента должны быть больше самого камина на десять – пятнадцать сантиметров, если рассматривать поперечный разрез. Трубу проектируют максимально по центру, потому что именно она дает большую нагрузку. Это позволит придать процессу усадки равномерность и сделать нагрузку симметричной.

На размеры фундамента под камин окажут влияние следующие факторы:

• вид почвенного состава и уровень его прочности;
• глубина промерзания;
• грунтовые воды.

В любом случае, глубина устраивается не менее шестидесяти сантиметров.

Бутобетонное основание

В этом случае работы выполняются в несколько этапов. Сначала выставляется опалубочная конструкция, обшитая изнутри пергамином либо обмазанная битумным составом, чтобы сократить впитывание цементного молочка. Укладывается слой крупных камней, оставшееся между ними пространство заполняется щебенкой. Данную структуру обильно заливают раствором из цемента и песка, приготовленного в соотношении 1 к 3.

Глубина фундамента под камин должна быть не менее 60 см

Окончательное выравнивание поверхности выполняется смесью, консистенция которой напоминает сметану. В этом случае цементный материал и песок замешиваются в пропорции 2 к 1.

Есть в данной работе одна особенность – все выполняется за один раз, без перерывов. Укладка очередного слоя выполняется через сутки.

Фундамент из железобетонной плиты

Рассмотрим, как правильно выкладываютоснование из железобетона. Для этого потребуются песок, гравий, портландцемент. На долю цемента засыпается четыре части песко-гравийной смеси, заливка выполняется в два этапа. После первого слоя устраивается арматурный каркас из сетки, выполняется бетонирование, поверхность уплотняется и выравнивается. Окончательно бетон схватится после двух дней.

В летнее время опалубка снимается через пять дней, зимой этот срок увеличивается в два раза.

Кирпичный фундамент

В случае, когда котлованные стенки способны сохранять вертикальность, и внизу не скапливаются грунтовые воды, фундаментную основу можно выложить из влагостойкого кирпича-железняка.

Укладка рядов ведется на песчано-цементный раствор, пропорции которого взяты из расчета 3 к 1

Важной особенностью считается факт вероятности промерзания грунта, что может стать причиной деформирования кирпичной кладки, по этой причине начальный ряд рекомендуется укладывать сантиметров на двадцать ниже точки промерзания. Данный факт разрешается не учитывать, если помещение обогревается зимой круглосуточно, потому что в этом случае промерзание маловероятно. Какой бы тип основания вами не был выбран, поверхность его проверяется на ровность по горизонтали

Какой бы тип основания вами не был выбран, поверхность его проверяется на ровность по горизонтали.

Верх фундамента должен возвышаться над уровнем напольного покрытия сантиметров на семь, для устройства изоляции по его поверхности укладывается два слоя рубероида.

Наверное, больше нет сомнений в том, нужен ли фундамент под камин, и как правильно его сделать. Остается только подобрать наиболее удобный вариант и приступать к работам. Мероприятие хлопотное, но своими силами вполне выполнимое. В крайнем случае. Всегда можно воспользоваться услугами профессиональных мастеров.

Требования к несущему основанию или фундаменту банной печи

Конструкция и материал изготовления фундамента должны обеспечивать статичность печи и безопасность её эксплуатации. Исходя из этих требований, основание отопителя, не зависимое от основного фундамента здания или являющееся его частью, должно обладать следующими характеристиками:

• прочность – выдерживать нагрузки на сжатие от собственного веса и массы отопителя;
• стойкость к перепадам температур – несмотря на теплоизоляционную прослойку, фундамент контактирует с корпусом печи, который всегда теплее, чем грунт;
• неподвижность – параметр, подразумевающий отсутствие любых смещений относительно конструкций бани.

Кроме того, есть ряд правил, применяемых к независимым печным :

• расстояние от базиса отопителя до фундамента строения должно быть не менее 5 см;
• глубина заложения фундамента печи выполняется не менее 0,5 м;
• параметры основания печного агрегата определяются типом фундамента постройки (пари ленточном — равная глубина заложения, при свайном – опирание по углам на сваи).

Наиболее грамотным технически, а следовательно, и надёжным, является проектирование печного фундамента на стадии разработки проекта строения, когда максимально учитываются все имеющиеся факторы:

• габариты и вес печи;
• уровень грунтовых вод и амплитуда его колебаний;
• характеристики верхних почвенных слоёв и глубина расположения плотных грунтов;
• степень промерзания и пучения грунта;
• рельеф площадки застройки.

Некоторые табличные значения для устройства фундамента каменной печи в грунтах различных типов.

Если же печь для бани возводится в уже существующем строении, то её основание сооружается с учётом известных параметров фундамента постройки.

Наиболее проста ситуация, когда здание выстроено на монолитном железобетонном фундаменте-плите, и проблема сводится только к размещению и компоновке печи относительно имеющихся строительных конструкций.
