Порядок укладки инфракрасного теплого пола под плитку

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

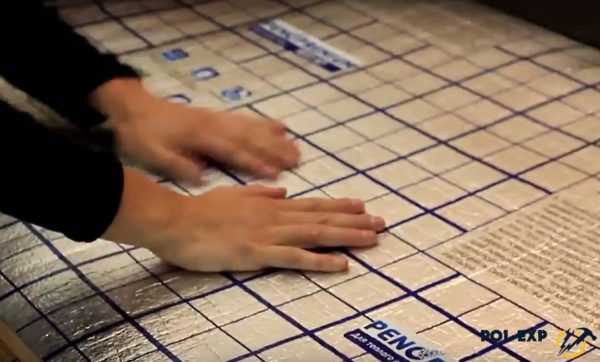

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

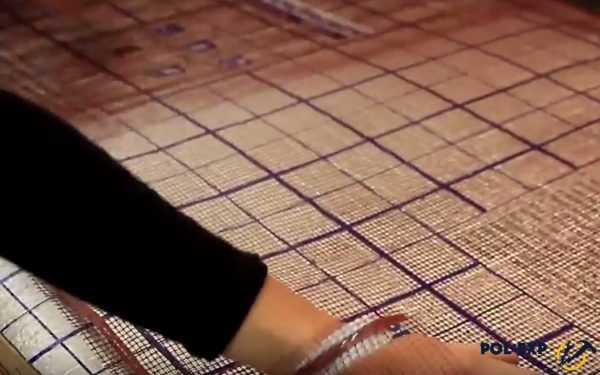

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя. В целом же, такая система довольно надежна и отличается отменным качеством работы

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Основы безопасного использования

Чтобы инфракрасная отопительная система была безопасной, важно сделать грамотный расчёт и монтаж, согласно технологических рекомендаций:

• производить монтаж пола на ровную и сухую поверхность;
• делать промежутки между листами изделия не меньше 0,5 см;
• обеспечить заземление;
• подобрать плёночный пол и терморегулятор одинаковой мощности;
• подключать нагревательные элементы напрямую к автомату, и запитывать от счётчика.

Плёночное отопление способно создать комфорт в доме. Произвести монтаж инфракрасного тёплого пола под керамическую плитку под силу даже не профессионалам, главное строго выполнять правила установки данной системы.

Видео инструкции

Укладка плитки на тёплый пол за 20 минут. Ремонт ванной комнаты. Часть 6

ИНФРАКРАСНЫЙ ТЕПЛЫЙ пол ПОД ПЛИТКУ. ГИДРОИЗОЛЯЦИЯ ванны.МОНТАЖ электрического теплого пола

Где можно использовать пленочный теплый пол?

Укладка кварц винилового SPC ламината Quartz Floor

Заказчики попросили укладку влагостойкого кварц винилового SPC ламината Quartz Floor беспороговым методом по всей квартире. По телефону было оговорено, что покрытие стелим в кухне и коридоре. Объяснив хозяевам, что настил только в этих помещениях приведет к потере единого целого из-за отреза по линии двери в комнату, переиграли план монтажа. И освободили часть комнаты, в которой укладка должна быть произведена «завтра».

Пришлось начинать от дальней стены на кухне, где будет располагаться гарнитур, духовка и т.д. Это вынужденная необходимость, так как Quartz Floor комплектуется классическим 3G замком, собирающимся рядами. И в обратную сторону его настилать очень тяжело, что в последующем и подтвердилось. Так как все равно остаются какие-либо части помещений, в которых такого монтажа не избежать.

Беспороговая укладка Quartz Floor

При монтаже единым контуром — мастера становятся заложниками параллельности стен. Если межкомнатные перегородки ее лишены, то последний ряд в первой комнате и последующие в других в помещениях могут перекашиваться. Что у нас и присутствовало, хотя и в небольшой степени. На покрытии с малой, неглубокой фаской, как на Qurtz Floor, это незаметно.

Quartz Floor — Леруа Мерлен

Где можно укладывать плёночный тёплый пол

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

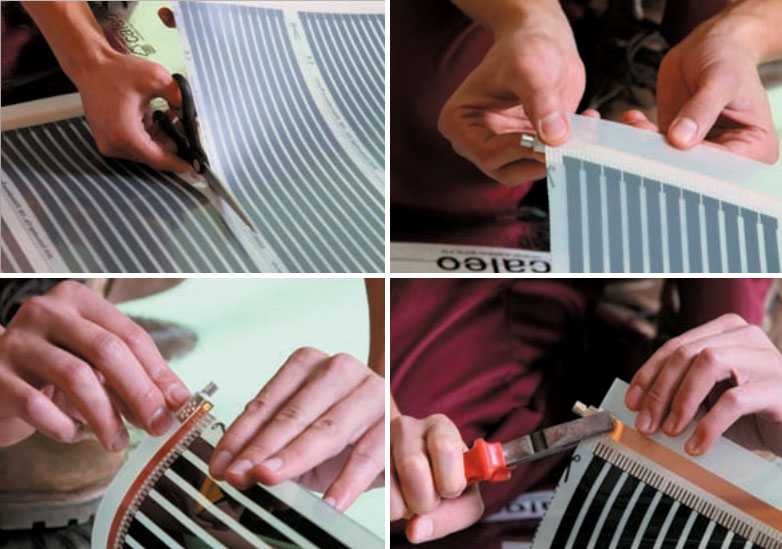

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Все ли системы теплых полов подходят под ламинированное покрытие

Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.

Водяной

Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.

Система водяного обогрева

Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.

Электрический с греющим кабелем

Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось

Нагревательный кабель в готовых рулонах

Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.

Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла. Оптимальной считают толщину стяжки до 30 мм

Если она толще, то расходы на прогрев значительно увеличатся

Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.

Нанесение цементно-песчаного раствора

Инфракрасный

Технология инфракрасного обогрева пола хорошо сочетается с финишным покрытием в виде ламината. При обустройстве можно все сделать без заливки стяжки, также нет необходимости в монтаже толстого утеплителя, хватит даже тонкого пенополиэтилена. При работе системы покрытие быстро нагревается до заданной температуры, после этого инфракрасное излучение «идет» дальше, нагревая другие предметы. Часто пленочный обогрев используют как самостоятельную систему отопления.

ИК пленка легко поддается порезке

В качестве подложки тоже можно использовать тонкие пленочные варианты. Интенсивность работы системы после установки можно регулировать, задавая любые температурные режимы.

Достоинства и недостатки

Несомненным плюсом инфракрасного пленочного пола является простота его монтажа. Смонтировать его по силу даже девушке. Трудности могут возникнуть только с подключением питания.

Минусом такого электрического пола является его уязвимость при перегреве. Хотя это объективный фактор, но причины для него создают сами хозяева дома.

В таких местах, происходит как бы «запирание» теплового потока. Что в свою очередь приводит к расплавлению и выходу из строя одного из нагревательных блоков.

Такие моменты, как сложность подключения питания и высокая цена, объективными недостатками считать нельзя.

№4. Безопасность плёночных тёплых полов (возгорание)

Фото с сайта https://homemasters.ru/forums/topic/30943-opyt-ispolzovaniya-teplogo-pola-caleo/ . Обсуждение проблемы возгорания плёночного тёплого пола

Как-бы производители не хвалили свою продукцию и не заявляли о её безопасности, периодически в сети появляются отзывы потребителей в которых представлены фото загоревшихся плёночных тёплых полов. И речь не идёт о возгорании проводки, а именно о возгорании самого нагревательного мата.

Производитель, в лице специалиста технической поддержки потребителя, зачастую ссылается на несоблюдение правил монтажа, указанных в технической документации к товару. Зачастую упоминают:

• неверная установка датчика температуры;
• Недостаточная теплоотдача. Слишком мал зазор между полом и предметом, который на нём находится (например мебель без ножек, постелили ковёр, забыли тряпку на полу, или просто уснуло домашнее животное на тёплом месте). Налагаются значительные ограничения на последующую перестановку мебели, использование ковров и других покрытий и т.д. ;
• отсутствие заземления. Во многих многоквартирных домах советской постройки заземление отсутствует с момента проектирования здания. Соответственно выполнить требования по заземлению тёплых полов представляется невозможным и вся ответственность ложиться на потребителя.
• Также имеются рекомендации по установке надёжных терморегуляторов. Но понятие «надёжность» не приемлемо к пожарной безопасности. Стоит доверять только термину «100% безопасный«, которого вы наверное не найдёте на упаковке и в сопроводительной документации к товару.
• Обязательная установка систем автоматического обесточивания при повышении нагрузки в контуре тёплых полов. Произвести верный расчёт такой системы сможет только специалист, при этом, эта система только снизит риск, хотя и значительно, поражения электрическим током или возгорания.

Какой из этого можно сделать вывод?

Установка и эксплуатация плёночных тёплых полов совсем не безопасная затея, и в подавляющем большинстве случаев, ответственность ляжет на самого потребителя.

Монтаж и эксплуатация электрических тёплых полов в помещениях с повышенной влажностью повышает вероятность возникновения опасной, для здоровья и жизни живого существа, ситуации

Если обратить внимание на некоторые технические усовершенствования, активно рекламируемые производителями, то не сложно заметить появление новых элементов в конструкции систем электрических тёплых полов, например антиискровая сетка. Что говорит о повышении производителем безопасности своей продукции

Но с другой стороны, ране производитель как-то не обращал на это внимание и нет никакой гарантии, в изменении подхода в информировании потребителя.

Материал финишного покрытия пола должен быть на 100% негорюч, являться диэлектриком, быть герметичным, иметь достаточную теплопроводность в реальных условиях эксплуатации (разлили чай, воду, бутылку с растворителем или жидкостью для снятия лака). Т.е. такие покрытия как ламинат, пробка, дерево, линолеум уже заставляют задуматься над их применением с системой электрических тёплых полов. Наиболее выгодно выглядят керамическая плитка, керамогранит и подобные материалы.

Монтаж электрического тёплого пола выполняйте со строгим соответствием с документацией прилагаемой производителем конкретного товара. При этом, знакомьтесь с документацией ещё до покупки, на предмет совпадения ваших возможностей (например, заземление) с требованиями производителя. Всё это требует времени, знаний и опыта, следовательно, разумнее доверить специалисту.

Специалиста, вероятно, стоит выбирать по уровню взятой на себя ответственности, касательно в случае возникновения каких-то проблем связанных с функционированием и безопасностью системы тёплых полов.
С точки зрения безопасности, лучше обратить внимание на модели с питанием 12В.  Чем ниже напряжение, тем безопаснее для человека. «Однако при наличии сырости сопротивление тела человека резко снижается и безопасным может считаться напряжение только ниже 12 В«.

Комплекты инфракрасного пола

Стандартный комплект инфракрасного тёплого пола включает:

• Нагревательную ИК плёнку;
• Кабели для подключения;
• Битумный изолятор;
• Инструкцию по монтажу.

Площадь пленки и её мощность зависят от комплектации. Почти все такие наборы не включают терморегулятор, его надо докупать отдельно.

Преимущество комплектов плёночного тёплого пола в его мобильности. Такой набор можно сразу после приобретения расстелить под ковром и подключить в сеть. В любой момент его можно сложить и переместить на другое место. Для более основательного обустройства тёплого пола, гораздо выгоднее комплектовать такой набор самому.

Самостоятельная комплектация набора для монтажа инфракрасного тёплого пола должна отталкиваться от того, будет ли этот вид отопления основным в данной комнате, или дополнительным.  Если это основное отопление, то мощность плёнки должна быть не менее 200Вт/м2. В прочих случаях, можно ставить маломощную плёнку, она сумеет придать полам комфортное ощущение теплоты.

Таким образом, набор для устройства инфракрасных полов должен включать:

• Нагревательную пленку достаточной мощности.
• Терморегулятор (с термодатчиком) bupropion hcl xl.
• Соединительные кабели.
• Битумные изоляторы.

Можно ли укладывать пленочный пол под плитку

Под плитку систему теплого пола класть можно. В инструкции указано, что, ИК-пленку допускается класть под дерево и кафель, в том числе, и на улице, под керамогранит.

Задумывая укладку теплого пленочного пола под керамическую плитку, нужно помнить об особенностях такого покрытия:

1. Низкая адгезия пленки. Из-за этого ее нельзя заливать цементом, а сверху укладывать кафель – стяжка получается плавающей. Повысить сцепление пленки можно посредством стеклотканной армирующей сетки, но это приведет к снижению теплопроводности обогревателя.
2. Чувствительность к воздействию щелочей. Использовать растворы на щелочной основе не допускается, так как это приведет к существенному сокращению срока службы. Также может случиться короткое замыкание, и система вовсе выйдет из строя.

Инфракрасный теплый пол

Плитка ПВХ – что это, особенности строения

Кварцвинил удобен в укладке, как и ламинат, при этом по эксплуатационным качествам приравнивается к керамической плитке. По способу монтажа различают два типа покрытий – клеевой и замковой.

Производится путем прессования нескольких слоев:

• UV-слой, защищает следующий PU слой? В том числе от света.
• Полиуретановый слой, защита от истирания, механических повреждений, пятен.
• PVC слой, дополнительная защита от истирания. Создает ощущение реальной текстуры поверхности, благодаря тиснению в регистр дерева или камня.
• Декоративный слой, имитирует натуральные природные материалы.
• Оптоволоконный слой, отражает свет, что делает декор более реалистичным. Поглощает вибрации.
• Двойной армирующий стеклохолст, отвечает за гибкость и прочность конструкции, устойчивость к деформации и изменению геометрических форм во время эксплуатации.
• Кварцвиниловый слой, берет на себя основные нагрузки. Благодаря кварцу обладает стойкостью к перепаду температур и сохранению геометрии.
• Еще один двойной армирующий стеклохолст.
• Слой из ПВХ, стабилизирующий.

Такое строение обеспечивает ряд преимуществ:

• устойчивость к перепадам влажности и температуры;
• 100% защиту от воды;
• эластичность;
• антистатические свойства;
• быстрый прогрев.

Подробнее про плюсы и минусы плитки ПВХ можно узнать в нашей статье.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

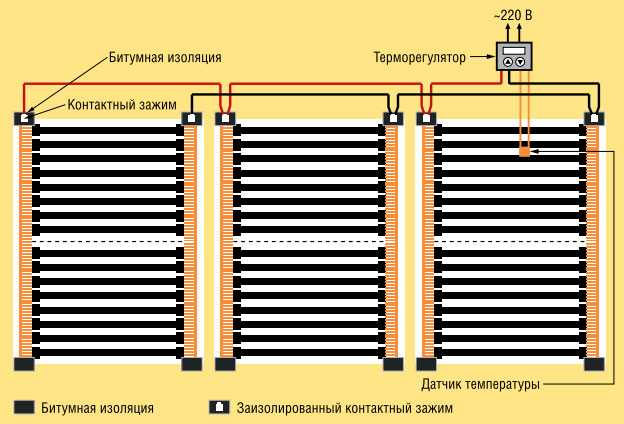

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Принцип работы обогрева теплым ИК-полом

Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение.

Разберемся в принципах функционирования ИК теплого пола. Работа конструкции во многом напоминает действие Солнца. При подключении к сети электрический ток начинает движение по теплопроводящим волокнам рабочей поверхности теплого пола. В результате возникают инфракрасные лучи, сила которых направлена на предметы, располагающиеся в доступных зонах. То есть тепло передается мебели, человеку, другим предметам, которые попадают в область видимости ИК-лучей.

Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом.

Другие типы обогревательных приборов осуществляют нагрев по другому принципу. Сначала тепло передается воздушным массам, после чего переносится на предметы вокруг. При этом ламинат практически не нагревается. Даже при высоких температурах нагрев полового покрытия происходит очень медленно. Из-за этого много энергии тратится впустую.

Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда.

Инфракрасная конструкция пола позволяет быстро прогреть все предметы и человека, находящегося в помещении. За короткий временной промежуток обеспечиваются комфортные условия нахождения в комнате. При этом потери энергии минимальны, так как все ресурсы идут на полезный обогрев. Вы будете платить исключительно за свой нагрев, а не подогрев воздуха.

Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.

Пленочные конструкции можно установить в любых помещениях. Они уместны для использования в домах, школах, офисах и других заведениях. В любое время года вы сможете самостоятельно включить и отключить систему вне зависимости от магистральных линий, поэтому многие пользователи начинают переходить на такую систему отопления.

Интересная альтернатива — переносной теплый пол

А нельзя ли вообще обойтись без каких бы то ни было монтажных работ? Теплый пол хочется, и средства на его приобретение выделить готовы, но вот развозить ремонт – ну никак не по душе!

Оказывается, есть решение и для таких «капризов».  Речь идет о мобильной системе подогрева поверхности пола.

Мобильный вариант системы подогрева пола – разместить лучше всего под ковром.

Этот необычный нагревательный прибор выполнен в форме рулона, раскатываемого по полу в нужном для хозяев месте. Он может иметь тканевую основу или представлять собой полимерное пленочное покрытие с электрическими проводниками внутри. В любом случае его не рекомендуется оставлять открытым – да это будет и не комфортно. Такие нагреватели обычно закрываются ковром или половичком, там, где в настоящий момент (или постоянно – в зависимости от образа жизни владельцев) нужен подогрев.

Размеры, мощность – у разных изделий свои, и представлены в немалом разнообразии. Температура нагрева обычно не превышает 30 градусов – этого вполне достаточно.

Решение действительно интересное, но, по мнению автора этих строк – практически по всем пунктам проигрывающее стационарной системе теплого пола. И в первую очередь – по соображениям безопасности эксплуатации.

Для примера взглянем на наиболее комфортную, пожалуй, для применения отечественную модель «Теплолюкс Экспресс».

Инфракрасный переносной теплый пол «Теплолюкс Express»

Этот производитель в своем ассортименте имеет и «классические» электрические теплые полы кабельного и пленочного типа. Но иногда именно мобильное решение становится оптимальным.

Теплые полы больших размеров производитель сразу комплектует сумкой для их переноски.

«Теплолюкс» предлагает, как маленькие «коврики», от полуметра до метра на сторону, так и вполне солидные, способные закрыть большой участок площади комнаты.  Так, модель мощностью 300 Вт представляет собой прямоугольник 2000×1400 мм, а 560 Вт — 2800×1800 мм. Обе эти крупные модели комплектуются удобными сумками для транспортировки.  Материал покрытия – приятный на ощупь искусственный войлок.

Плюсы

• Монтаж не требуется. А с настилом и подключением справится каждый.
• Можно стелить на любое покрытие пола.
• Отличный вариант для общежития, съёмного жилья, для выездов на дачу в межсезонье.
• Спасение при аномальных холодах, при заболевших в семье.

Минусы

• Никакого термостатического управления, нет настроек температуры. Про энергосбережение речи не идет.
• Нельзя полностью исключить поражения током – войлочный слой не может рассматриваться как «броня», гарантирующая целостность находящегося под опасным напряжением проводника при, например, уроненном тяжелом или остром предмете.
• Нельзя укладывать на поверхность, имеющую сильные неровности.
• Лучше не рассматривать, как долгосрочный спасительный вариант – все равно стационарный пол, тот же инфракрасный пленочный – и выгоднее, и безопаснее, и «здоровее», и комфортнее.

переносной теплый пол Теплолюкс Express

Голосование

Что бы вы выбрали или посоветовали?

Инфракрасный переносной теплый пол «Теплолюкс Express»

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Возможные ошибки

Несмотря на простой монтаж ИК теплого пола, новички допускают во время работы некоторые ошибки, негативно влияющие на процесс эксплуатации:

1. Использование пленочного пола во влажных помещениях. При попадании на пленку воды происходит утечка тока, на которую реагирует защитное оборудование. В результате пол не будет работать из-за постоянного автоотключения. Если защиту из схемы исключить, из-за утечки тока изоляция проводки начнет плавиться, а это приведет к замыканию или пожару.
2. Монтаж пленки в стяжку или плиточный клей. Вяжущие или клеящие состав является щелочной средой, которая быстро его разъедает ламинирующий слой. Контакты, находясь в слое стяжки, подвергаются электрохимической коррозии, что приведет к их быстрому разрушению.
3. Прокладка проводов по слою теплоизоляционной подложки. через напольное покрытие на провода передается механическая нагрузка и со временем изоляция перетирается, приводя к короткому замыканию. Под провода в подложке необходимо прорезать канавки. Если толщина подложки более 4 мм, то глубины будет достаточно даже для перехлестов.
4. Некачественное зажимание клипс. Делать это следует специальными обжимными клещами. Но многие мастера из-за их отсутствия используют простые плоскогубцы, которые не обеспечивают достаточной плотности контакта или, наоборот, чрезмерное усилие способствует ломкости подсоединения. Неплотный контакт будет искрить и подгорать, пока совсем не отгорит. В худшем случае искрение контакта может привести как к скачкам напряжения, что опасно для всей внутриквартирной сети и включенной бытовой техники.
5. Не правильная установка клипсы. Соединительная клипса обязательно должна одной стороной заходить внутрь пленки, соприкасаясь непосредственно с медной шиной.

Этапы монтажа

Подготовка

Нельзя укладывать нагревательные элементы под низкую мебель. Над полом должна осуществляться хорошая вентиляция и оставаться зазор минимум 3 см.

Чтобы направить тепловую энергию вверх и снизить расход электричества, под нагревательным элементом должна быть уложена теплоотражающая изоляция. Можно использовать материалы, покрытые металлизированной лавсановой или полипропиленовой пленкой, но запрещено использовать изоляцию на основе алюминиевой фольги, так как она разъедается со временем.

Общая схема подключения к сети

• Заранее выберите место установки терморегулятора на стене и подведите туда проводку.
• Определите зоны, на которых будет лежать пленочный теплый пол.
• Подготовьте чистое и ровное основание.
• Уложите теплоотражающий материал на пол. Лучше всего уложить его на всю площадь комнаты, а не только под пленку, чтобы не создавать лишних неровностей. Закрепите его с помощью скотча к основанию и проклейте стыки.

Монтаж термопленки

• Раскатайте рулон термопленки на полу. По специально отмеченным линиям или между черных кремниевых полосок можно отрезать рулон под нужные размеры. Медные контакты должны лежать стороной вниз.
• Закрепите на медную полосу зажим. Одна его сторона должна находиться внутри термопленки, а вторая – снаружи поверх медной полосы. Для фиксации зажмите его пассатижами.
• Заклейте линии разреза битумной изоляцией. Если отрез делался не по специальным линиям, нужно изолировать всю сторону полностью.
• Зафиксируйте термопленку с помощью скотча, чтобы она случайно не сдвинулась.

Установка контактного зажима

Подключение

• Установите терморегулятор на стену. Лучше всего монтировать его в доступном месте рядом с розеткой или выключателем.
• Уложите провода от нагревательных элементов к терморегулятору согласно схеме подключения. Провода должны идти вдоль одной стены, желательно под плинтусом, в штробе или пластиковом коробе.
• Чтобы провода не создавали неровностей, вырежете под них канавку в теплоотражающей изоляции.
• Для подключения провода к зажимам на нагревательных матах, нужно срезать изоляцию на его кончике. Вставьте его в контактный зажим и зажмите его с помощью пассатижей. Убедитесь, что провод хорошо зафиксирован и не выдергивается.
• В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу.

Подключение проводов к плёнке

Вторые концы проводов подключите к терморегулятору. Схема подключения зависит от конкретной модели, и указана в инструкции.
Установите выносной датчик температуры и подключите его к терморегулятору. Его головка устанавливается снизу к черной кремниевой полосе нагревательных элементов с помощью битумной изоляции. В месте его установки в отражающей изоляции делается вырез, чтобы избежать появления бугра.

Крепление термодатчика

Если у вас отсутствует опыт электромонтажных работ, то подключение терморегулятора к сети нужно доверить профессиональному мастеру. Если пленочный теплый пол потребляет в сумме более 2 кВт, рекомендуется подключать его через отдельный автомат.
После подключения нужно проверить каждую нагревательную полосу на работоспособность при температуре не более 30 градусов.
Если все работает отлично – сверху укладывается гидроизоляция из полиэтиленовой пленки для дополнительной защиты.

Укладка плитки

Далее есть два способа уложить плитку на плёнку.

Способы укладки плитки на пленку

Первый – поверх полиэтиленовой гидроизоляции закрепляется штукатурная (малярная) сетка для увеличения сцепления. На неё заливается стяжка или наливная самонивелирующаяся смесь толщиной 8-10 мм.
Второй – поверх гидроизоляции пол обшивается ГВЛ (гипсоволокнистые листы). Они крепятся к основанию на саморезы между полос нагревательных элементов

Делать это нужно очень осторожно, чтобы не повредить их отступайте минимум 6-10 мм. Если площадь небольшая, то можно вначале закрепить пленку к изнаночной стороне ГВЛ, а потом уложить его на пол.

https://youtube.com/watch?v=videoseries
