Расчет глубины ленточного фундамента под двухэтажный дом

Высота и толщина фундамента для двухэтажного дома

Существует несколько типов опор для частного дома:

1. Ленточный фундамент;
2. Столбчатый;
3. Монолитный.

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.

Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

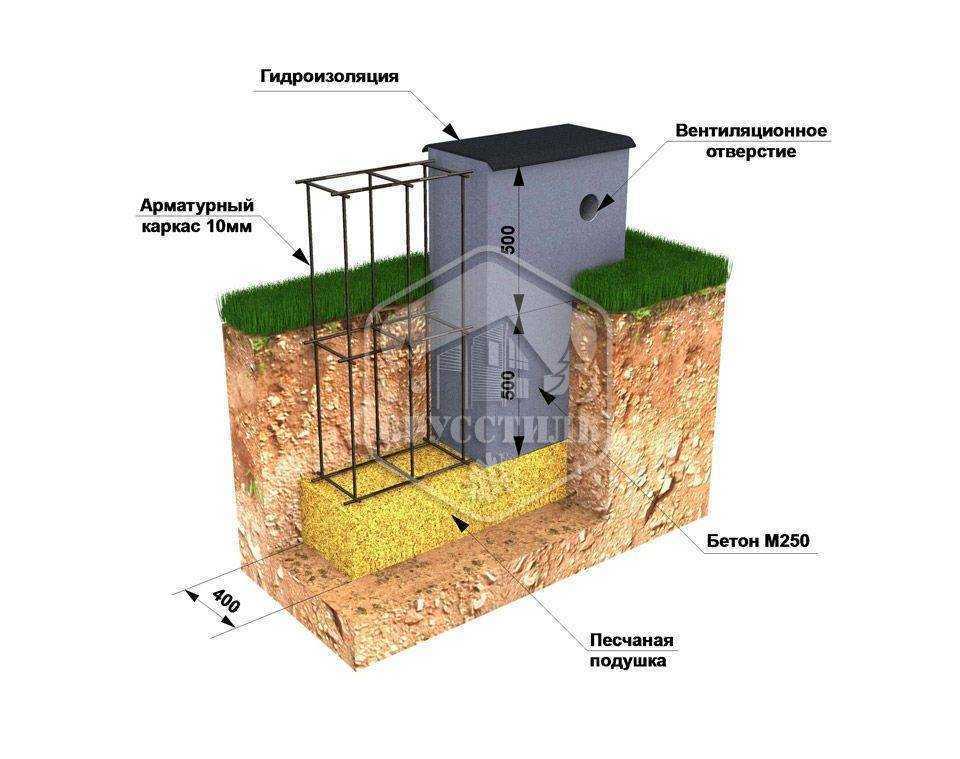

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.

Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.

При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым

Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Количество этажей	Наименьшая ширина фундамента, мм	Наименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра
Наружные стены	Наружные облицованные стены	Внутренние перегородки
1	250	315	200	0,4
2	350	380	350	0,75
3	450	445	500	1

При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.

Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:

Количество этажей	Ширина ленты, мм	Ширина под колонный с шагом 2,5 – 3 м
1	500	630	400	0,8
2	700	760	700	1,5
3	900	890	1000	2

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.

Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.

При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.

Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.

Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.

Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.

Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.

Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

Все за и против кирпичного основания

Среди основных плюсов такого фундамента стоит выделить:

1. Не нужна установка опалубки.
2. Возможность кладки вручную.
3. Выбор форм ленты.
4. Уменьшение расхода бетона, а значит экономия денег.
5. Сочетаемость с другими видами материалов.
6. Легко поддается ремонту.
7. Не нужно привлекать спецтехнику, бригаду рабочих.
8. Хороший уровень теплоизоляции.
9. Если выполнить качественную гидроизоляцию, то по сроку службы он не будет уступать бетонной ленте или монолиту.

Но стоит учесть и минусы:

1. Большая трудоемкость работ. Ручная кладка кирпича занимает много времени и сил.
2. Требуется обязательное усиление арматурой. Иначе срок его службы сокращается в разы.
3. У кирпича высокий уровень гигроскопичности. За счет этого снижается его морозостойкость.

В отдельных случаях его можно установить на подвижной почве, но при условии, что под низом подготовлен бетонный армированный фундамент.

Расчет габаритов и заглубления основания

Техническое задание на возведение 2-этажного дома начинается с исследований грунта под фундамент. Оценивается состояние почвы и наличие подземных водоносных слоёв. Поэтому эксперты рекомендуют заказать геодезические исследование, ведь дом в 2 этажа – это не баня. Здесь требуется серьёзный подход.

Типы грунта

Геодезисты подразделяют грунты на 3 вида:

1. Пучинистые. К ним относится мелкопесчаная почва, пылеватые пески, разные типы супеси, суглинков и прочее. Земля данного вида имеет склонность к расширению вследствие промерзания. В результате будет выталкивать твёрдые предметы, из-за чего нарушается их геометрия.
2. Непучинистые. В данную классификацию входят скальные и полускальные грунты. Они не промерзают, поэтому не изменяют свой объём и не выдавливают содержимое.
3. Слабопучинистые. Крупнозернистые песчаные и гравийные породы. Изменения объёма земли довольно слабое и практически не наносит вреда строению фундамента.

Глубина промерзания

В северных, центральных и южных регионах страны почва промерзает по-разному. Например, нормативная глубина промерзания грунта по СНиП в Москве, в условиях суглинков и глин, всего 1,1 м, а в Вологодской обл., уже 1,43 м.

Ленточный фундамент необходимо заглублять на 30 см ниже отметки промерзания. В Карелии или Мурманске эти значения будут на 20-40% больше, а общая высота ленты под 2-этажный дом может составлять 2,5 м.

Уровень грунтовых вод

Один из важных параметров, который учитывают строители – подземные реки и ручьи.

На пучинистых грунтах с высоким нахождением подземных вод строить капитальные строения нельзя, тем более на ленточном фундаменте.

Некоторые определяют уровень самостоятельно, заглянув в колодец к соседям. Но для постройки крупного дома рекомендуется заказать исследования геодезистов.

Материал стен

Коробка дома очень тяжёлая, достигающая массы нескольких десятков и даже сотен тонн. Самые увесистые – строения из кирпича. Деревянные и каркасные полегче.

Чтобы держать на себе такое монументальное жилище, ленточный фундамент должен быть грамотно рассчитан. Для этого рекомендуется использовать нормы давления на разные типы грунта.

Масса строения

У вас должен быть проект будущего дома. В документации указаны материалы и размеры:

• коробки,
• перекрытий,
• крыши,
• снеговая нагрузка.

Благодаря этому можно высчитать полную массу дома и определиться с типом и габаритами фундамента (сборный, монолитный, комбинированный). Попутно необходимо рассчитать глубину залегания ленты, с учётом региона.

Пример

Считаем массу несущих стен и перекрытий. Например, габариты коробки 6х9. Высота 6 метров. Материал — брёвна, 240 мм.

Через программу калькулятор-онлайн получается: вес дома с учетом нагрузок (снеговая+экспл.) и коэф. запаса: 185 т = 1850 кН. Масса дома с учетом нагрузок и без коэф. запаса: 142 т. Вес коробки дома (только материалы): 98 т. Общая нагрузка на фундамент: 142 т.

По правилам, ширина ленты должна быть на 100 мм шире несущих стен. Значит, у нас это будет 350 мм (стандарт 400 мм). Дом 2-х этажный, поэтому строители рекомендуют делать ширину фундамента на 100 мм больше, а высоту ленты 0,8 х 2 = 1,6 м. Цоколь стандартный 0,4 м. При этом учитываем регион и глубину промерзания.

Расчёт минимальной площади подошвы делается по формуле S > γn · F / (γc · R0), где:

• γn – коэффициент надежности для запаса прочности (постоянная величина 1,2);
• R0 – сопротивление грунта под подошвой (например, влажный песок 2,5);
• F – максимальная нагрузка дома (185 000 кг);
• γc – коэффициент, зависящий от почвы и типа строения (для деревянных домов 1,1).

Теперь остается подставить все значения в формулу: S > 1,2 х 185 000 / 1,1 х 2,5 = 80 727 см2. Округляем до 80 000 и делим на 10 000 мм = 8 м². Проверяем: лента нашего фундамента общей длиной 30 м и шириной 0,5 м, поэтому 30 х 0,5 = 15 м². Будущий фундамент подходит под наш расчетный дом с запасом 85%.

Считаем количество раствора V= h х b х l, где:

• V – объем раствора в м³;
• h – высота (м);
• b – ширина (м);
• l – длина ленты (м).

Подставляем значения: 1,6 х 0,5 х 30 = 24 м³. Столько раствора потребуется для ленты 9 х 6.

Армирование

Железобетонную ленту армируют каркасом из рабочих стальных стержней и связующих элементов. Применяют рифленый и гладкий прокат классов А400-500 для основных, А240 – для конструктивных прутков. Расчет и технология нормируются СНиП 52-01-2003, СП 63.13330.2012.

Каркасы представляют собой пространственные конструкции из продольных и поперечных стержней, соединенных хомутами. Первые воспринимают растягивающие напряжения, вторые – распределяют их равномерно между вертикальными и горизонтальными элементами.

Армирование МЗЛФ для каркасного дома рассчитывают по упрощенной схеме, где определяется минимально допустимая площадь стержней. Она составляет 0,1 % сечения ленты.

При ширине фундамента 300 мм и глубине заложения 400 мм с учетом высоты цоколя 600 мм рабочая площадь составляет 300000 мм². Профили должны иметь суммарное сечение не менее 300000х0,001=300 мм². Этому значению соответствуют несколько позиций из таблицы сортамента стали.

С учетом существующих ограничений на участках длиной свыше 3 м разрешено применять арматуру диаметром от 12 мм. Поэтому каркас изготавливают из 4 стержней, по 2 в нижнем и в верхнем ряду.

Поперечную арматуру подбирают, исходя из высоты каркаса. Если она меньше 80 см, используют проволоку диаметром 6 мм, при большей – стержни с сечением 10 мм. Шаг крепления – 25-30 см. Хомуты связывают механическим способом или вручную.

Требуемый расход арматуры находят по чертежу, приобретают с запасом 5 %.

Ленточный фундамент для кирпичного дома

При строительстве одноэтажного кирпичного дома на участке с нормальными грунтовыми условиями оптимальным вариантом является ленточный фундамент. На возведение фундаментной ленты, повторяющей контуры дома, требуется на порядок меньше материалов, чем на формирование монолитной плиты.

Ширина ленты определяется исходя их толщины стен, она может быть на 10-15 сантиметров толще и формировать выступающий цоколь, либо закладываться по одному уровню со стеной.

Глубина закладки фундамента зависит от степени пучинистости грунта. На непучинистой почве допустимо строить мелкозаглубленные фундаменты, опущенные в почву на 50-70 сантиметров.

Совет эксперта! Если грунт склонен к пучению, закладывать ленту нужно на глубину ниже промерзания почвы, которая в московской области ориентировочно составляет 1.5 метра.

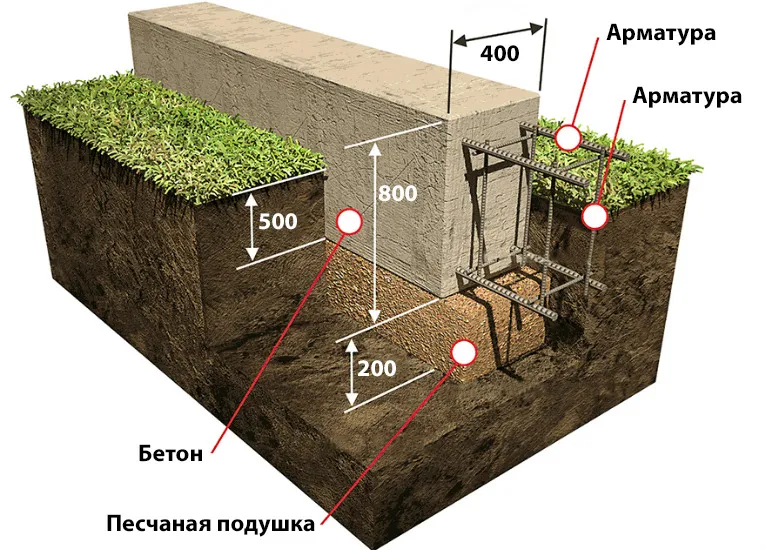

Рис. 1.5: Классификация ленточных фундаментов согласно глубине заложения Последовательность работ по обустройству ленточных фундаментов выглядит следующим образом:

• На участке размечаются контуры фундамента по наружным и внутренним стенам дома;
• Производится откопка траншеи на глубину на 20-30 сантиметров больше, чем проектная глубина заложения ленты;
• На дне траншеи формируется песчано-гравийная подушка, которая выступает в качестве уплотняющего слоя, препятствующего усадкам грунта;
• По бокам траншеи на высоту возвышения фундаментной ленты над грунтом формируется опалубка из досок, которая укрепляется боковыми подпорами и устилается гидроизоляционным материалом;
• Из арматурных прутьев вяжется армокаркас, обладающий двумя контурами — центральная часть ленты укрепления не требует, так как все нагрузки распределяются в ее верхней и нижней части;
• Каркас размещается в траншеи и выполняется заливка фундамента тяжелым бетоном класса А300.

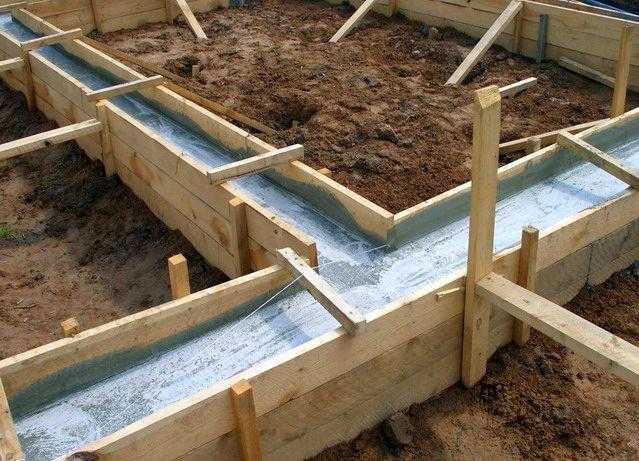

Рис. 1.6: Ленточный фундамент после заливки опалубки бетоном

Совет эксперта! Распалубка фундамента выполняется по истечению второй недели отвердевания бетона, к кладке стен приступают спустя месяц, когда бетон набирает 100% своей проектной прочности.

Так же смотрите

Столбчатый фундамент с ростверком

Столбчатый фундамент

Как сделать фундамент под дом

Несущая способность грунтов

В соответствии со Сводом правил СП 22.13330.2016, ширину всех видов ленточных фундаментов, в том числе и незаглублённого, выбирают по несущей способности грунтов.

Для разных видов почвы показатель принимает такие значения:

• плотные гравелистые пески – от 3,5 для грунта средней плотности до 4,5 для плотной почвы;
• пески с частицами среднего размера – от 2,5 до 3,5;
• пески мелкие: маловлажные – от 2,5 до 3, влажные – 2,0, насыщенные водой – от 1 до 1,5;
• сухие суглинки – от 2 до 3;
• супеси: сухие – 2,5-3, влажные – от 2 до 2,5;
• твёрдые глины – от 3 до 4, пластичные – от 1 до 2,5;
• галька, гравий или щебень – 5-6.

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент – это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды. К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки

При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

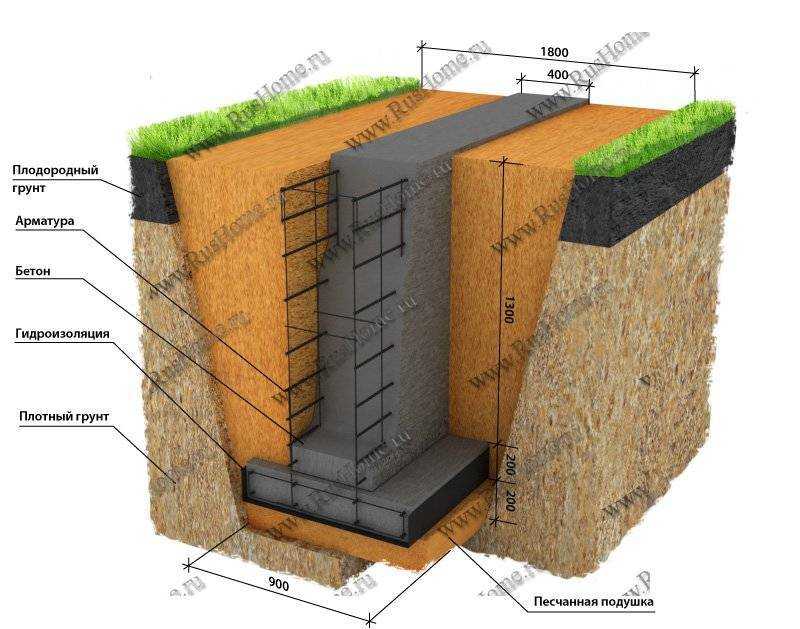

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Пример: МЗЛФ 11*14 м

При строительстве фундамента будущие домовладельцы используют разные материалы и предлагают какие-то свои решения. Рассмотрим несколько примеров ленты, выполненных участниками нашего портала. Хорошие отзывы получила работа нашего пользователя с ником Алексей_$.

Алексей_$ Пользователь FORUMHOUSE

По высоте 90 см, заглублялись на 60 см, из которых в итоге, под землей 30 см подушка песка и 30 см лента. Ширина различна, указана в проекте фундамента.

Траншею копали трактором по разметке, сделанной белой краской из баллончика прямо по траве. Во время копки Алексей «отстреливал уровень, чтобы не перекопать или недокопать».

Небольшие погрешности устранялись лопатой. В траншею был уложен гидроизоляционный материал высокой плотности.

Проект фундамента предусматривал 30 см песчаной подушки, проливку и трамбовку виброплитой делали через каждые 10 см.

Алексей_$Участник FORUMHOUSE

После всех манипуляций погрешность по уровню получилась в пределах сантиметра на всю площадь.

На подушку разложили рубероид в два слоя

и выставили опалубку: продольные доски 150х40 мм, через каждые 60 см – поперчена 100*50 мм. Изнутри опалубку обшили полиэтиленом и укрепили шпильками 8 диаметра.

Арматуру 12 мм вязали в 2-4 ряда в зависимости от толщины ленты (400 — 650 мм). Снизу защитный слой составил 5 см, с других сторон 3-4 см. Через каждые 40 см – вертикальные перемычки арматурой 8 мм.

Алексей_$Участник FORUMHOUSE

Сращивал минимум по 50 см, вязка, где было необходимо, проводилась в разбежку.

Заливка бетона:

Фундамент накрыли полиэтиленом. Прошло немногим больше недели, внутреннюю часть опалубки разобрали и сделали гидроизоляцию.

Обратная засыпка: 10 см песка вдоль ленты, остальное сулинок – недосыпали 5 см ниже уровня верхней кромки ленты.

Чтобы снизить потери тепла в землю, пустоты утеплили ЭППС. Это часть комплексного утепления подфундаментного пространства: пустоты + лента снаружи + отмостка.

​Алексей_$Участник FORUMHOUSE

Дому пару лет придется перезимовать без отопления и влияние сил морозного пучения будет снижено.

Особенности строительства из пеноблоков

Для возведения жилых зданий разной этажности в настоящее время применяют следующие строительные материалы:

1. Дерево в виде обработанных и необработанных деталей. К первым относятся строительный брус и оцилиндрованное бревно, подвергающиеся механической обработке, вторая группа представлена натуральным бревном, имеющим небольшую конусность от комля к макушке.
2. Кирпич – традиционный на протяжении нескольких веков строительный материал;
3. Бетонные блоки с различными наполнителями, к наиболее распространенным из которых являются:

• Керамзит – округлые элементы из обожженной глины;
• Водород – основная составляющая газобетона;
• Воздух – компонент пенобетона.

В последние годы все большую популярность в строительстве одноэтажного или двухэтажного дома приобретают бетонные блоки. В отличие от дерева и кирпича они обладают целым комплексом преимуществ:

• Относительно невысокая масса материала;
• Высокие теплоизоляционные свойства;
• Большая скорость монтажа стен и перегородок за счет большего размера блоков;
• Более низкая цена материала и всего строения в целом;
• Высокие звукоизоляционные качества материала;
• Легкость последующей отделки различными строительными материалами;
• Легкость механической и ручной обработки.

Работа с пеноблоками не требует высокой квалификации работников и может с успехом выполняться даже владельцами загородного участка, не имеющего опыта строительных работ. Зачастую это становится решающим критерием в пользу пеноблоков при выборе материала для строительства двухэтажного дома.

Выбор типа фундамента в соответствии с грунтом

Если он непучинистый, то можно планировать обычный ленточный или столбчатый фундамент, если же земля пучинистая или слабопучинистая, то придется делать монолитную плиту или свайное основание.

Рассмотрим основные типы фундаментов для одноэтажного дома с учетом глубины заложения:

• Ленточный фундамент, который может быть как мелкозаглубленным (для деревянных одноэтажных построек легкого веса), так и заглубленным.Данный тип самый легкий для самостоятельного устройства и наиболее дешевый. Если не требуется большая глубина и масса самой конструкции небольшая, то можно выбрать именно его.
• Столбы и сваи могут стать укреплением ленточного или обычного фундамента, при этом для дома, более легкого по весу, лучше использовать столбы.Если же материалами для строительства служат кирпич или камень, то лучше вбивать сваи, которые выдерживают большие нагрузки, распределяя весь несущий вес по периметру и глубоко укрепляясь в грунте.
• Монолитная плита может быть использована в случае пучинистых грунтов и при выявлении грунтовых вод.

Такая конструкция наиболее надежна и выдержит любые воздействия и вес, но и обойдется она дорого, а также будет тяжелой для самостоятельного монтажа.

Пример такой плиты показан ниже.

Монолитная плита — основа

Расчет глубины заложения фундамента

Когда вы окончательно смогли определиться с видом почвы и фундамента, можно делать окончательный расчет, по которому будет выявлена глубина фундамента для одноэтажного дома.

Некоторые стараются сделать фундамент «с запасом», то есть углубить его больше требуемого уровня для надежности.

Но это будет только лишней финансовой затратой и трудоемкой работой, и если все расчеты произведены правильно, то никакого запаса не требуется.

Любой фундамент укладывается из расчета уровня промерзания земли и закладывается на 10% ниже, то есть если глубина промерзания 1 метр, то закладывать следует на глубину 1.1 метра, этого будет достаточно.

Если климатические условия в регионе постройки умеренные и грунты сыпучие, то уместнее всего заложить мелкозаглубленный ленточный фундамент, который легко сделать своими руками, и он будет долговечным.

Он может быть как монолитным с залитым самостоятельно раствором, так и сборным с готовыми блоками.

По средним меркам такой фундамент закладывается на глубину от 45 см до 1 метра. Такой фундамент выглядит, как показано ниже.

Готовый ленточный фундамент

В более суровых зимних условиях или при неоднородности грунтовой массы лучше сделать более углубленный и надежный фундамент, глубина которого может быть от 1 метра до 2 метров.

Для одноэтажного дома из обычного кирпича вполне приемлемым будет заглубленный ленточный фундамент со столбами, которые укрепят всю несущую конструкцию.

Если местность болотистая или сильно глинистая, то придется закладывать монолитную плиту со сваями, даже если сама конструкция дома легкая.

Это повлечет за собой немалые финансовые затраты, но за надежность конструкции можно не переживать. Этот фундамент может достигать глубины до 2,5 метра.

Выбор материалов для дома с учетом глубины

Наиболее экономичным вариантом в наши дни являются деревянные одноэтажные дома загородного типа, в которых можно сделать и мансарду.

При выборе таких материалов дом будет достаточно легким и шанс разрушения фундамента минимальным, поэтому можно выбрать мелкую глубину и самостоятельно заложить фундамент при любых сложностях.

Такая постройка выглядит так, как на фото ниже.

Деревянный одноэтажный дом

Одноэтажные дома из пеноблоков также легкие в строительстве и не требуют большой глубины заложения, но должны быть более расширены, так как стена в таких домах для теплостойкости должна быть около 60 см.

Кирпич или каменная кладка требуют того, чтобы заложенный фундамент выдержал большую нагрузку, поэтому целесообразно выбрать как большую глубину закладки, так и укрепление с помощью свай.

Такой фундамент выглядит, как на изображении ниже.

Свайный фундамент

Учитывая все эти факторы, можно сказать, что глубина фундамента для одноэтажного дома может быть очень разной, но все вышесказанные факторы следует учесть для надежности конструкции.

Основной же точкой отсчета остается глубина промерзания грунта, которая лежит в основе всех расчетов углубления.

Видео расчеты глубины заложения фундамента одноэтажного дома

В следующем видео специалисты расскажут, какие правила должны быть соблюдены при расчетах глубины фундамента, что поможет вам правильно определить все параметры, и вы сумеете самостоятельно построить ваш дом, который простоит очень долго.

Технологические особенности заглубленных фундаментов

Весь смысл этих сооружений в создании опоры на слои грунта, которые более плотные, чем в верхних слоях. Так, благодаря высокой плотности грунтов на глубине такая система способна выдержать на себе здания с огромным весом. Именно из-за этого свойства и применяют подобные основания.

Процесс закладки очень трудоемкий и проходит в несколько этапов. Даже траншея предполагает огромное количество этапов рытья. Также этот способ требует огромного количества бетона. Это тоже влечет за собой огромный объем работы по замешиванию и заливке. Но за более высокие несущие свойства этот фундамент максимально применим для многоэтажного строительства.

Опалубка для монолитного фундамента

Установка опалубки — это создания формы, в которую будет заливаться бетон. Опалубка может быть собрана из досок или щитов. К ней предъявляются серьезные требования по жесткости и прочности.

Бетонный раствор имеет большую массу, из-за чего возможна деформация и распирание опалубки. Поэтому ее стенки жестко закрепляются в строго вертикальном положении и стягиваются между собой. Если опалубка выполняется из досок, то через каждые 50 см доски дополнительно скрепляются поперечными брусками. Все стыки внимательно проверяются на наличие щелей, чтобы раствор не просачивался наружу.

Стенки опалубки изнутри рекомендуется закрыть пленкой. Тогда, доски останутся чистыми и их можно будет использовать в другом месте.

В слабо и среднепучинистых грунтах можно обойтись без засыпки пазух фундамента песчаным грунтом. В таких грунтах стену мелкозаглубленного фундамента удобно заливать бетоном без опалубки, в траншею с вертикальными стенами. После отсыпки и уплотнения песчаной подушки, дно и стенки траншеи застилают гидроизоляционной пленкой, в траншею помещают арматурный каркас и укладывают бетон. После укладки бетона, края пленки заворачивают на бетонную ленту, создавая таким образом горизонтальный слой гидроизоляции между фундаментом и цоколем.

Вдоль стен опалубки или траншеи, до заливки бетона, рекомендуется размещать  плиты утеплителя для утепления фундамента и устранения мостика холода через цоколь дома.

Товары для дома

⇆

Вертикальные плиты утеплителя укладываются внутрь опалубки до укладки бетона и крепятся к опалубке гвоздями без шляпки. Поверхность утеплителя для лучшего сцепления с бетоном обрабатывается проволочной щеткой.  Поверхность бетона закрытая утеплителем часто не нуждается в дополнительной гидроизоляции. Или гидроизоляцию устраивают поверх утеплителя.

После укладки бетона в стену фундамента, продолжить строительство дома можно не ранее, чем через 20 дней, необходимых для твердения и набора бетоном достаточной прочности.

Расчёт заглублённой ленты фундамента

Расчёты на стадии планирования важный критерий для определения, какой фундамент нужен для нашего дома или сооружения. Например, для лёгких построек хватит мелкозаглубленного или незаглубленного ленточного фундамента, а заглублённая лента будет нерациональным вложением денег.

Тип грунта

Определить тип грунта на участке строительства. Способы проверки почвы:

1. Самостоятельно сделать несколько шурфов в разных точках на разной глубине строительной территории провести анализ почвы.
2. Обратиться к профессионалам в специальные службы.

Уровень грунтовых вод

Уровень грунтовых вод узнаём путём создания скважин. Прорубив несколько скважин ,опускаем деревянную рейку вниз, делаем это спустя 2–3 часа. Глубину определить можно, когда появится вода. А также если поблизости от участка застройки есть колодец. То можно определить по нему уровень грунтовых вод.

Глубина промерзания

Карта глубины промерзания грунта по России

Глубину промерзания определяем по карте. От этого критерия зависит, насколько будет заглубляться фундамент.

Масса сооружения

Удельный вес конструкции

Определяем массу здания. Для этого сложите вес всех стройматериалов. Нужно сложить массу всех стен, перекрытий и крыши.

Ширина основания

Ширину определяем по формуле B = 1,3×Р/(L×Rо)

• 1,3 — коэффициент запаса несущей способности;
• Р — общий вес дома с фундаментом (кг);
• L — длина ленты (см);
• Rо — сопротивление несущего грунта, кг/см².

Пример расчёта заглублённой ленты фундамента

Проведём расчёты для кирпичного двухэтажного дома. Размер загородного дома составит 10X8 м. с одной несущей перегородкой, длина которой равна стороне. Стены высотой 5 м и толщиной 380 мм (полтора кирпича), а фронтонов 1,5 м. Междуэтажное и цокольное перекрытие из пустотных плит, а кровля из металлочерепицы.

Тип грунта возьмём суглинок глубиной 1,1 м.

В качестве примера возьмём глубину заложения ленты 1,6 м (Определяйте опираясь на глубину промерзания грунта на вашем участке).

1. Вес дома: 212 м², а масса их 212 × 200 × 3 = 127 200 кг (без учёта оконных и дверных проёмов).
2. Общая площадь цокольного и междуэтажного перекрытий 160 м², а масса их с учётом эксплуатационной нагрузки 160 × (350+210) = 89 600 кг.
3. Крыша в нашем примере имеет площадь около 185 м². Масса её при кровле из металлочерепицы и снеговой нагрузке для средней полосы России будет равной 185 × (30 + 100) = 24 050 кг.
4. Суммируем полученные цифры и получаем 240 850 кг. Вес фундамента высотой 1,6 м и длиной ленты 44 м и с предварительно принятой шириной 0,2 м будет равён 1,6 × 44 × 0,2 × 2500 = 35 200 кг.

Общий вес проекта составил 276 050 кг. Приняв значение Rо для суглинка равным 3,5 кг/см² (по таблице) Рассчитаем ширину подошвы основания: В = 1,3 × 276 050 / (4400 × 3,5) = 23,3 см
