Как произвести вычисление ширины ленточного фундамента: минимальные и максимальные значения, а также ее расчет под кирпичный дом

Преимущества и недостатки

При обустройстве фундамента с опорной подошвой выделяют ряд преимуществ такого конструктивного решения:

• Усиливается прочность здания и гарантируется его долговечность;
• Основная нагрузка строения распределяется по подошве, повышая несущие характеристики фундамента;
• Подходит практически к каждому типу строения;
• Возведение по такой технологии возможно круглый год;
• Можно применять основу из подошвы на любом грунте, даже слабом.

Несмотря на все преимущества такого строения, есть ряд недостатков:

• Подошва ленточного фундамента не применима при глубоком уровне промерзания или сильном морозном вспучивании;
• Если выполняется подошва под бетонный монолит, то это процесс трудо- и времязатратный, увеличивает сроки и стоимость строительных работ;
• На создание подошвы идет дополнительный расход материалов: арматуры, опалубки, бетона;
• Чтобы сделать глубоко заложенную подошву нужно воспользоваться услугами строительной техники и специальным оборудованием.

Несмотря на всю сложность выполнения и финансовые затраты, застройщики отдают предпочтение фундаменту с подошвой, так как он гарантирует надежность возводимых сооружений.

Виды ленточного фундамента

Определить, какой ширины должен быть фундамент, достаточно нетрудно. Однако, чтобы рассчитать правильно размеры основы, нужно учитывать ряд факторов. Прежде всего, необходимо определить тип конструкции будущего основания. От этого зависит как ширина ленты, так и другие характеристики.

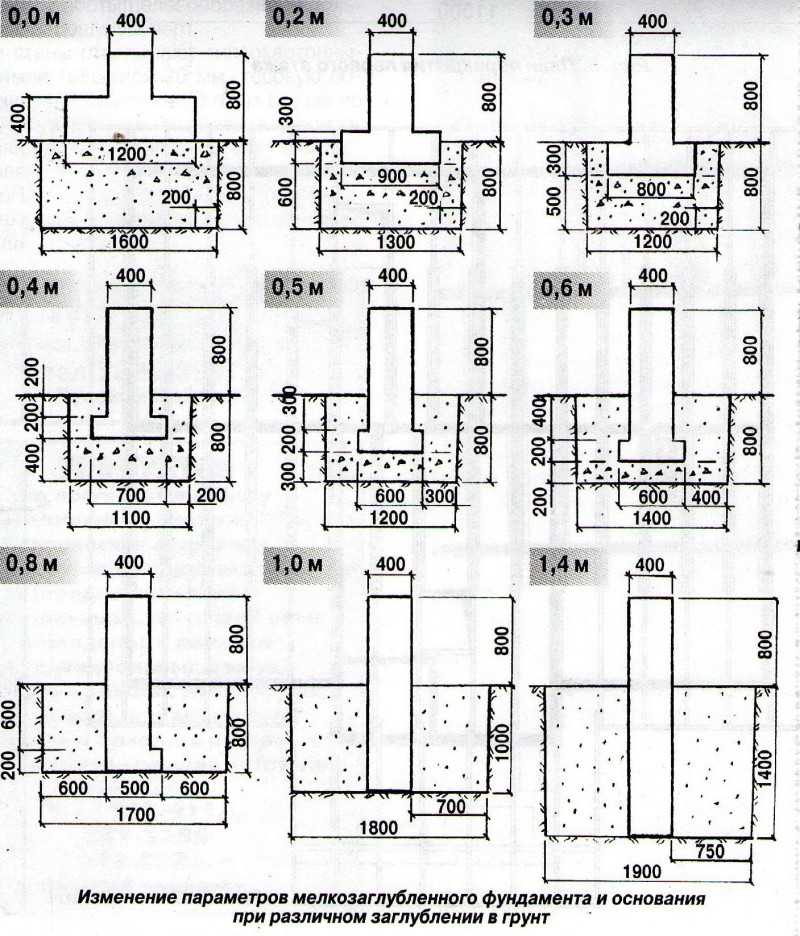

В зависимости от степени заглубления выделяют такие виды фундамента:

• Заглубленный. Ленту закладывают ниже уровня промерзания почвы. Это оптимальный вариант для постройки частных домов в несколько этажей с подвалом или цоколем. Для одноэтажных легких построек глубокий ленточный фундамент закладывать нецелесообразно.

• Мелкозаглубленный. Закладывается на глубину не более 1.7 м выше уровня промерзания почвы. Конечная глубина закладки варьируется в зависимости от инженерных характеристик будущего здания.

Еще один фактор, являющийся также критерием классификации оснований, способ их сборки. Наиболее распространенный вариант — монолитный фундамент. Это целостная конструкция, которую получают путем заливки бетона в заранее подготовленную каркасную выемку — опалубку. Такое основание характеризуется высокой надежностью и износостойкостью. Несущая способность очень высокая, а потому для постройки дома достаточно основа даже небольшой толщины. К недостаткам стоит отнести необходимость выполнения сложных земляных работ и длительное время застывания.

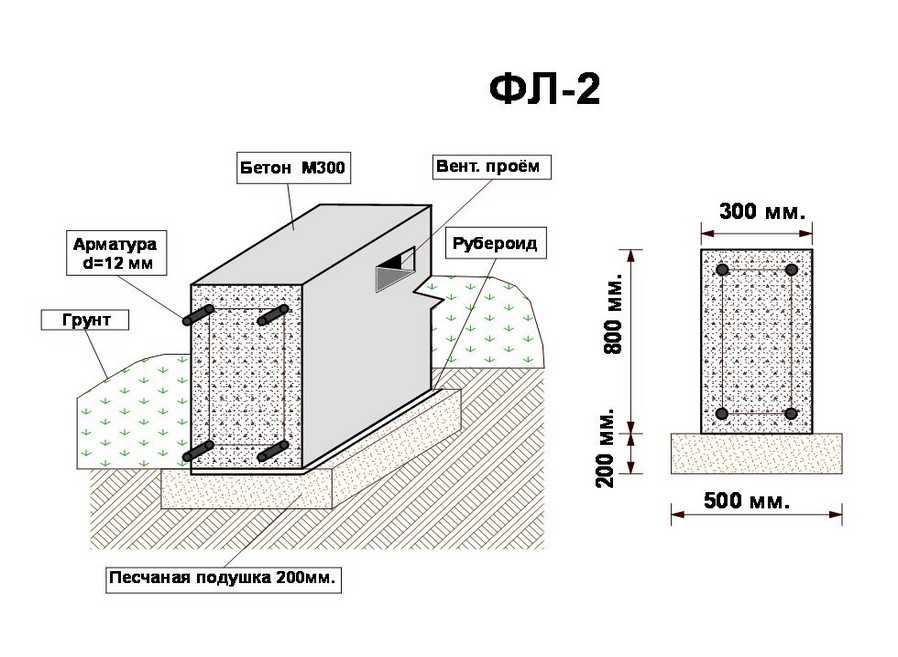

Монолитный ленточный фундамент

Для дома, бани или небольших хозяйственных построек можно также использовать сборный фундамент. В отличие от монолитной ленты, он состоит из отдельных элементов. Как правило, при строительстве используют блоки из бетона, керамзита или обычный кирпич большой толщины. Сразу после сборки можно начинать возводить стены. Такой вариант подходит только для непучинистых грунтов.

Утепление ленточного фундамента

Профессионалы и инженеры утверждают, что мелкозаглубленный фундамент нуждается в утеплении в момент его возведения. Качественно выполненная теплоизоляция не только защитит постройку от сырости, но и убережет от холода в зимнее время года.

В каких случаях теплоизоляция необходима:

• при использовании мелкозаглубленного фундамента;
• при наличии отопления на цокольном этаже.

Также эта процедура рекомендована на той местности с пучинистыми грунтами, поскольку они при замерзании увеличиваются в объеме, что приводит к выталкиванию фундамента, а при наступлении тепла происходит неравномерное оттаивание. Это способствует образованию трещинок и разрушению здания.

Чем утеплить фундамент:

1. Пенополистирол – этот материал прекрасно себя зарекомендовал, и отлично подойдет для утепления во всех регионах России, включая северную часть.
2. Пенополиуретан – материал наносится равномерным слоем, образуя прочное покрытие, которые не деформируется при внешнем воздействии. Однако для его применения необходимо специальное оборудование и навыки.

Важно: независимо от того, какой был выбран материал для теплоизоляции, обязательным пунктом остается проведение гидроизоляции фундамента. Без нее утепление становится бесполезной процедурой

Определение глубины заложения фундамента

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5 (8 5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м 3 .

Поскольку длина фундамента нам уже известна (сумма длин несущих стен) –  необходимо вычислить еще два параметра:

1. Высоту (составляется из суммы показателей глубины заложения и высоты цоколя);
2. Ширину.

Принимаем условия, что при нашем климате почва на участке застройки промерзает на глубину порядка 1,4 м, а проектная высота цоколя равна 20-ти см. Согласно приведенным рекомендациям, фундамент заглубляется ниже уровня промерзания на 15 см.

Вычисляем общую высоту фундаментной ленты: 1,4 м 0,2 м 0,15 м = 1,75 м.

Далее рассчитываем ширину. Ширина зависит от материала для фундамента и расстояния между параллельными стенами здания. В таблице приводятся рекомендованные цифры.

Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.

Таблица 1 – Справочные данные о глубине промерзания грунта

Справочная таблица для определения глубины заложения фундамента по регионам

Таблица 2 – Зависимость глубины заложения фундамента от типа грунта

Зависимость глубины заложения фундамента от типа грунта

Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.

Таблица с указаниями выбора основания в зависимости от типа грунта

От показателей несущей способности грунта будет зависеть на какую глубину нужно погружать сваи и выкапывать траншею для опалубки и заливки ленты, учитывается расчетная глубина основания. Анализ структуры грунта можно сделать тремя способами:

1. Выкопать в разных местах размеченной территории под будущее здание или баню вертикальные углубления, и проанализировать структуру грунта.
2. Взять на анализ керн грунта на различной глубине способом глубокого бурения;
3. Обратиться в геологическую службу, а она предоставит приблизительную карту грунтов на данной территории с указанием уровня залегания грунтовых вод.

Большинство срезов покажет, что грунт на различной глубине не однороден. Сначала идет слой рыхлой плодородной почвы, которую необходимо полностью снять. Затем возможен суглинок или песок, на таком грунте строить фундамент лучше сразу на сваях. Возможен вариант каменистой почвы (содержащих в профиле значительное количество каменистых отдельностей более 5% от массы), которая идеальна для мелкозаглубленного ленточного фундамента.

Любой песчаный или глинистый сухой грунт, независимо от структуры, имеет несущую способность от 2 кг/см 2. Это исходная величина для первичного расчета будущей конструкции фундамента, а также глубины его залегания. Большинство бань и небольших деревенских дач строятся из древесины или кирпича. Грунт массу легкого здания хорошо выдерживает, и будет достаточно рассчитать необходимое количество строительных материалов. Но можно себя и подстраховать, увеличив ширину подошвы.

Геологическая разведка даст ответ на ключевой вопрос, на каком уровне находится граница промерзания почвы. Ниже этого уровня грунт уже максимально уплотнен, поэтому он способен выдерживать огромные нагрузки. Оптимальное решение – это начать строить подошву фундамента уже ниже границы промерзания. Грунт, расположенный выше уровня промерзания, насыщен влагой, поэтому в зимний период увеличивается в размерах. В результате, возникает деформация строительных конструкций и любое здание, даже баня, со временем просто разрушится.

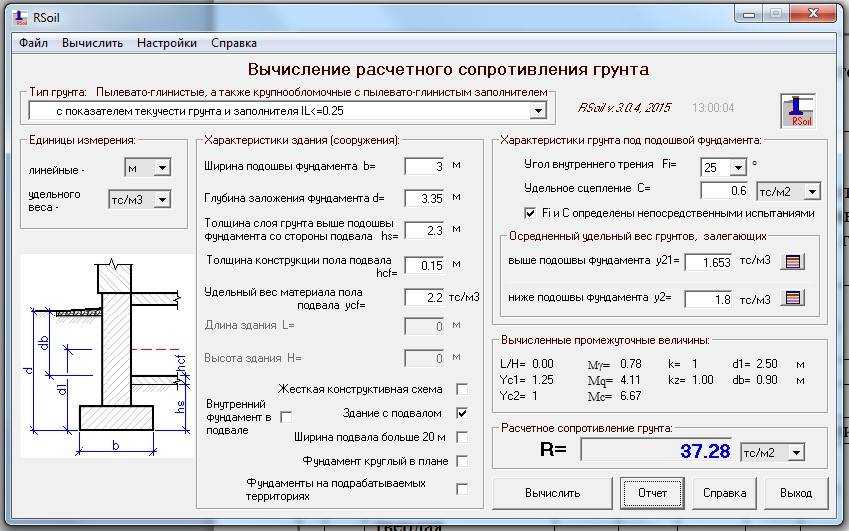

Расчет фундамента

На видео подробно рассказывается, как выполнить расчет основания самостоятельно.

В первую очередь необходимо провести тщательное изучение рабочего участка. Глубина фундамента для двухэтажного дома из пеноблоков должна быть выше средней глубины промерзания на 35–55 см.

Такие данные приемлемы лишь при условии отопления жилой площади в зимнее время года. В противном случае необходимо придерживаться установленной температуры промерзания для конкретного региона.

Относительное значение ширины ленты будет составлять 25 см. Это значение носит приближенный характер и будет меняться в процессе расчетов.

Следующий шаг – расчет давления на ленточный фундамент для двухэтажного дома. Для определения соответствующего значения целесообразно воспользоваться таблицей ниже.

Следующий этап – расчет суммарного веса ленточной плиты. Для этого необходимо предварительно вычислить ее объем, который рассчитывается с помощью произведения длины – L, ширины – А и высоты – В.

Полученное значение умножаем на удельный вес железобетона, который составляет 2500 кг/м3. Конечный результат – суммарный вес. Для расчета общей нагрузки – М – на несущий почвенный слой достаточно сложить это значение с весом здания.

Вид почвенного слоя	R
Глина с галькой	4,2–4,5
Глина с гравием	4
Песок крупнозернистый	6
Песок среднезернистый	5
Песок мелкозернистый	4
Супесь	3,2–3,5
Суглинок	3,2–3,5
Глина	6

Минимальная толщина стен

В зависимости от используемых в строительстве материалов, а также глубины подземного помещения, существуют минимальные значения толщины стен подвалов, а также ширины подошвы фундамента.

Расчет толщины подвальных стен при строительстве из различных материалов (минимальные значения).

Если стены подвала возводятся из небольших по размеру строительных блоков (например, керамзитобетонных), то кладка должна быть обязательно усилена с помощью продольного армирования и армопояса, проложенного по верхней границе кладки. Что касается сборных бетонных блоков, то нужно учитывать тот факт, что для фундамента дома с подвалом подходят только те, которые произведены с использованием бетона М150 и выше.

Ширина стен и размеры подошвы фундамента из монолитного бетона и блоков.

Представленная выше таблица предполагает, что:

• Стены имеют боковое опирание, если балки потолка подвального помещения опираются о верхнюю часть его стены.
• Если в стене имеется промежуток (проем) шириной более 120 см, или несколько промежутков, суммарная ширина которых больше 1/4 длины стены, а армирование по контуру этих промежутков отсутствует – часть стены под проемом рассчитывается как не имеющая бокового опирания. В том случае, если ширина участков стены меньше ширины промежутков, то вся стена считается как один большой проем.

Эти критерии нужно учитывать, производя расчет для стены подвала. Конструкция должна обладать хорошей устойчивостью. Следует также помнить об одном из правил строительства – устойчивость стены напрямую зависит от ее длины. Чем она короче, тем конструкция крепче и надежнее.

Деформационные швы

Для больших подвальных помещений (длина стен составляет больше 25 метров) необходимо устройство специальных деформационных швов, которые будут располагаться друг от друга на расстоянии в 15 метров или меньше. Кроме того, швы должны иметься в местах, где наблюдаются перепады высоты сооружения. Их конструкция должна предусматривать защиту от проникновения влаги внутрь подвала.

Расстояние от облицовки до земли

Если внешняя отделка дома производится при помощи кирпича, то декоративная кладка может быть продолжена и на часть стены подвального помещения, которая выступает над землей (верхняя часть подвальной стены должна подниматься не менее чем на 15 см над поверхностью грунта).

Толщина надземной части подвальной стены в этом случае может быть уменьшена до 9 см. Облицовочная кладка крепится к бетонной стене с помощью специальных стяжек. Расстояние между стяжками не должно быть слишком большим: до 90 см по горизонтали и до 20 см по вертикали. Свободное пространство между стеной и облицовочной кладкой заполняется раствором.

Если же облицовка первого этажа будет выполнена из дерева или посредством оштукатуривания по теплоизоляционному материалу либо обрешетке, то от нижней границы обшивки до грунта должен оставаться промежуток в 25 см и более.

Высота и толщина фундамента для двухэтажного дома

Существует несколько типов опор для частного дома:

1. Ленточный фундамент;
2. Столбчатый;
3. Монолитный.

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.

Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.

Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.

При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым

Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Количество этажей	Наименьшая ширина фундамента, мм	Наименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра
Наружные стены	Наружные облицованные стены	Внутренние перегородки
1	250	315	200	0,4
2	350	380	350	0,75
3	450	445	500	1

При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.

Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:

Количество этажей	Ширина ленты, мм	Ширина под колонный с шагом 2,5 – 3 м
1	500	630	400	0,8
2	700	760	700	1,5
3	900	890	1000	2

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.

Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.

При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.

Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.

Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.

Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.

Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.

Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

Влияние глубины будущего фундамента на строительство

Многие малоопытные строители считают, что прочность дома будет лучшей, если глубже установить основу. К сожалению, это ошибочное мнение. Стоит помнить о таком природном явлении как промерзание бокового грунта. При низкой температуре он начинает пучиться. Тем самым воздействует на стенки фундамента.

Если был произведен глубокий монтаж основы дома, тогда при пучении вся основа будет разделена пополам. Нижняя часть останется в земле, а верхняя будет приподнята к верху. Это случается тогда, когда основа изготовлена из кирпичей, камней или блоков. Также может влиять масса дома. Если она слишком маленькая, то будет должным образом воздействовать на основу.

Что нужно знать при определении размеров фундамента

Чтобы выбрать необходимый оптимальный размер фундамента, обеспечивающий надежность всего строения, нужно знать:

• состав грунта на участке;
• высоту залегания грунтовых вод;
• глубину промерзания почвы в данном регионе;
• вес самого здания,  т.е. нагрузки на фундамент от веса стен, перекрытий, и крыши.

Допускается свес стен над фундаментом на ширину 10-13 см, но не более. Это объясняется тем, что железобетон имеет высокую прочность, намного выше прочности стеновых материалов, поэтому может выдержать нагрузку от более широкой стены, а узкий фундамент, позволяет сократить расход бетона и арматуры.

Определяемся с подошвой фундамента

Расчет ширины фундамента определяется в зависимости от ширины его подошвы, которая рассчитывается исходя из нагрузок, давящих на фундамент. Фундамент, в свою очередь, оказывает давление на грунт.

В итоге получается, чтобы правильно рассчитать размер фундамента необходимо знать свойства грунта на месте строительства.

Если грунт на участке пучинистый, а дом предполагается строить из кирпича или бетонных блоков, то лучшим вариантом выбора фундамента будет – заглубленный. А поскольку фундаменты такого типа устраиваются ниже уровня промерзания почвы, то высота ленточного фундамента для дома будет в пределах  1–2,5 м до уровня земли.

Закладка фундамента на пучинистом грунте

Для небольших строений – бани, гаража или дачного домика, вполне подойдет мелкозаглубленный фундамент с высотой от основания до верха в пределах 60-80 см. При этом в земле будет находиться 40-50 см высоты фундамента, остальная часть будет выступать над уровнем почвы и являться цоколем строения. Несмотря на малую высоту, прочность фундамента будет гарантирована свойствами бетона и арматурного каркаса.

Перед тем, как рассчитать ширину ленточного фундамента, необходимо подсчитать нагрузки, которые можно легко определить, зная размеры всех конструкций стен, крыши и удельный вес используемых материалов. К этим нагрузкам добавляется вес людей и всего того, что будет находиться в доме – мебели, бытового оборудования и прочего.

Размеры подошвы ленточного  фундамента рассчитываются таким образом, чтобы  нагрузка на основание не была больше допустимых нагрузок на грунт в данном месте строительства.

Рассчитывая ленточный фундамент, мы узнаем высоту и ширину, после чего определяем:

• количество бетона, необходимого для заливки,
• количество арматуры,
• материала для опалубки.

Как видите, размеры фундамента позволяют узнать многое для устройства надежного основания.

Первым делом необходимо определить глубину заложения фундамента ленточного заглубленного. Для этого нужно знать глубину промерзания грунта в вашем регионе в зимний период. Все это можно найти в строительных справочниках.

Глубина промерзания грунта в разных регионах

Производя расчет, сначала задают предварительные размеры фундамента (ширину подошвы, высоту), ориентируясь на конструктивные особенности дома. Если несущая способность грунта больше, чем давление здания на грунт, то выбранные размеры оставляют без изменения, в противном случае, размеры подбирают, чтобы расчетное сопротивление грунта не было меньше, чем удельное давление веса здания.

А если, ко всему прочему, есть основание полагать, что на участке высокий уровень грунтовых вод, то расчет фундамента и оценку грунта лучше всего заказать у специалистов, чтобы не рисковать вложенными в строительство деньгами. Потому что  пучинистые грунты со временем могут изменять свои свойства под действием некоторых факторов, таких, например, как изменение уровня грунтовых вод.

Самостоятельно узнать высоту ленточного фундамента над землей можно, воспользовавшись онлайн-калькулятором, где программа сама рассчитает и площадь подошвы фундамента, и его высоту, и толщину песчаной подушки на основании данных о вашем грунте.

Расчет площади подошвы

Важное место в проектировании основания для будущей постройки занимает расчет площади подошвы. Данный этап работы проводится по формуле, представленной на рисунке ниже. Полученное в результате вычислений значение – примерная общая площадь подошвы фундамента, необходимая для того, чтобы буквально под нагрузкой не продавить грунт

Если речь идет о строительстве самого дорогостоящего – плитного фундамента (в статье про расчет арматуры вы оцените, насколько «экономично» данное решение), то можно и вовсе избежать этих расчетов, ведь достаточно залить плиту под всей площадью дома, а такой подошвы с избытком хватит для предупреждения всех сюрпризов, которые преподносит грунт

Полученное в результате вычислений значение – примерная общая площадь подошвы фундамента, необходимая для того, чтобы буквально под нагрузкой не продавить грунт. Если речь идет о строительстве самого дорогостоящего – плитного фундамента (в статье про расчет арматуры вы оцените, насколько «экономично» данное решение), то можно и вовсе избежать этих расчетов, ведь достаточно залить плиту под всей площадью дома, а такой подошвы с избытком хватит для предупреждения всех сюрпризов, которые преподносит грунт.

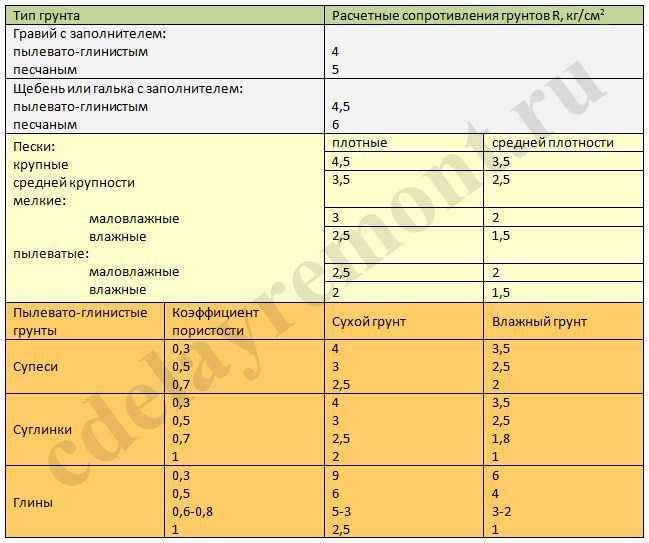

Каждый тип грунта, в зависимости от глубины заложения, плотности и пористости, обладает своими показателями сопротивления нагрузкам. Само собой разумеется, что пласты почвы на большой глубине в результате естественной прессовки отличаются большими значениями сопротивления. Так, если вы планируете строить фундамент на глубину меньше 1,5 м, то расчетное сопротивление грунта примет несколько иное значение. В этом случае оно будет рассчитываться по формуле: R=0,005R0(100+h/3), где R0 – табличное значение расчетного сопротивления, h – глубина фундамента относительно нулевой отметки, см. В свою очередь, многое зависит от грунтовых вод, ведь повышенная влажность грунта уменьшает его сопротивление нагрузке.

Естественно, что при самостоятельном расчете придется повозиться над вычислением нагрузки от возводимой конструкции, которая будет оказываться на пласты грунта под подошвой фундамента. Сюда включается:

• суммарная нагрузка от сооружения, в том числе и примерная – от фундамента (используются данные таблицы, представленной на рисунке ниже);
• нагрузка от объектов, которые будут размещены в постройке (камины, мебель, люди);
• вес сезонных нагрузок от снежного покрова. Для средней полосы принимается равным 100 кг на кв. м кровли, для южной – 50 кг, для северной – 190 кг.

Полученное в результате вычислений значение площади подошвы фундамента используется при составлении проекта фундамента: выборе ширины ленты (для ленточного монолитного основания) или площади опоры (для столбчатого, свайного типов фундаментов). Рассмотрим конкретный пример расчета для каменного дома 6×8 м. О том, как подбирается арматура для фундамента, пойдет речь уже в отдельной статье.

Пример расчета фундамента

Предположим, что мы строим двухэтажный каменный дом 6 × 8 м, проект которого предусматривает в том числе одну внутреннюю несущую стену. Масса дома с учетом всех нагрузок получилась равной 160 000 кг. Грунт – влажная глина (расчетное сопротивление – 6 кг/см²). Коэффициент условий – 1. Коэффициент надежности – 1,2. Подставляем все значения в формулу расчета площади подошвы:

S = 1,2 × 160000 / (1 × 6) = 32 000 см² = 3,2 м²

Для ленточного фундамента: при общей длине ленты примерно (6+8) × 2 + 6 (внутренняя стена) = 34 м минимальная ширина ленты составит 3,2 / 34 = 0,1 м. Это минимальное значение!

Если рассматривать фундамент для легкого деревянного дома при условии, что минимальная площадь подошвы получилась равной 1 м², то для возведения свайного фундамента (площадь основания каждой сваи принимается равным 0,07 м², при условии, что нижняя часть сваи в диаметре – 0,3 м) потребуется:

1 / 0,07 = 15 свай

Используемые при устройстве подошвы материалы

При обустройстве фундаментальной подошвы потребуются следующие материалы и инструменты:

• совковые и штыковые лопаты, необходимы для выполнения земляных работ ручным методом;
• вязальная проволока и арматурные стержни, с помощью которых осуществляется армирование подошвы фундамента дома;
• гвозди и молоток;
• крючок, которым выполняется вязка металлического каркаса;
• шнур для разметки;
• доски для монтажа опалубки;
• скобы монтажные;
• материалы для подошвы: песок, гравий, бетонный раствор.

Для проведения съемки местности потребуется также нивелир, который поможет с точностью установить уровень подошвы фундамента.

Материалы и инструменты

До старта работ по возведению ленточного фундамента нужно подготовить материалы:

• деревянные доски и бруски – для опалубки;
• арматура – для армирующего эффекта;
• щебень и песок – для «подошвы»;
• проволока – для связывания металлических прутьев;
• гидроизоляционный материал – для опалубки;
• бетон – для заливного раствора (готовится или заказывается непосредственно перед этапом заливки).

Дерево в доске достаточно взять толщиной 15-20 мм. Бруски желательно выбрать с сечением 30-40 мм.

Чаще используют готовый бетон, но, когда объемы укладки внушительные или к месту трудно проехать транспорту – берут в аренду:

• растворный узел (передвижной),
• бетононасос (возможность подачи до 64 м),
• тару для промежуточной выгрузки и тачку для перемещения.

Лопата тоже пригодится, а также:

• кусачки для проволоки,
• гвозди и молоток для опалубки,
• пила.

Хорошо бы иметь еще вязальный пистолет для проволоки и вибромашину для бетона.

Выбираем бетон для заливки

Если принято решение замешивать бетон самостоятельно, то нужно купить и смешать песок, цемент и щебень. Пропорции 3:1:3 соответственно. Цемент желательно выбирать маркой М 400. Можно заказать уже заготовленный раствор с маркировкой М 300 и больше.

Подробнее о марках бетона для ленточного фундамента расскажет эта статья.

Арматура

Когда строительные работы ведутся по правилам СНиП, то для ленточного фундамента обязательно применять сертифицированную арматуру. При продольном армировании укладывается сталь от 10 до 32 см в диаметре. При вертикальной установке – 12 см.

Таблица диаметров:

Условия использования арматуры	Минимальный диаметр стержня арматуры	Нормативный документ
продольная рабочая арматура вдоль стороны 3 м или менее	10 мм	Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
продольная рабочая арматура вдоль стороны более 3 м	12 мм	Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
конструктивная арматура	сечение равно 0,1% от площади сечения по высоте промежутка между слоями арматуры и половине ширины ленты	пункт 3.104 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) внецентренно сжатых элементов	не менее 1/4 наибольшего диаметра продольной арматуры и не менее 6 мм	пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных изгибаемых каркасов	не менее 6 мм	пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее	6 мм	пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) вязаных каркасов высотой более 80 см	8 мм	пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

О диаметре арматуры для ЛФ читайте здесь.

Что использовать для гидроизоляции?

В зданиях без подвальных помещений от поступающей снизу влаги слоем горизонтальной гидроизоляции должны быть защищены внешние и внутренние стены.

В зданиях с подвалами, со стенами из кирпичной/каменной кладки, во внешних стенах необходимо предусмотреть как минимум два слоя горизонтальной гидроизоляции. Для внутренних стен верхний слой необязателен.

Для горизонтальной гидроизоляции стен используются кровельные битумные покрытия, изоляционные покрытия, кровельные изоляционные покрытия или изоляционные покрытия из полимерных материалов.

Для вертикальных поверхностей внешних стен, соприкасающихся с землей, нужно предусмотреть дополнительные защитные прокладки или дренаж.

Какие факторы влияют на глубину

Рисунок 2. Ленточный фундамент

Планируя делать ленточный фундамент, основное внимание уделяется глубине, поскольку этот параметр является ключевым и влияет на многое характеристики. Чем выше будет расположена подошва, тем меньше денежных средств придется потратить владельцу. Однако сильная экономия недопустима, так как может привести к неудовлетворительному результату

Однако сильная экономия недопустима, так как может привести к неудовлетворительному результату.

Определяя глубину, во внимание принимают:

• уровень ГПП;
• расположение вод;
• пучинистость;
• особенности строения;
• вид грунта.

Как уменьшить влияние промерзающего грунта:

• создать скользящий слой по бокам основания, используя для этого материал с минимальным коэффициентом трения;
• залить основание в трапециевидной форме, выполнив сужение кверху;
• защитить фундамент системами, настроенными против переувлажнения.
