Методика расчета свайного буронабивного фундамента с ростверком

Как правильно рассчитать шаг

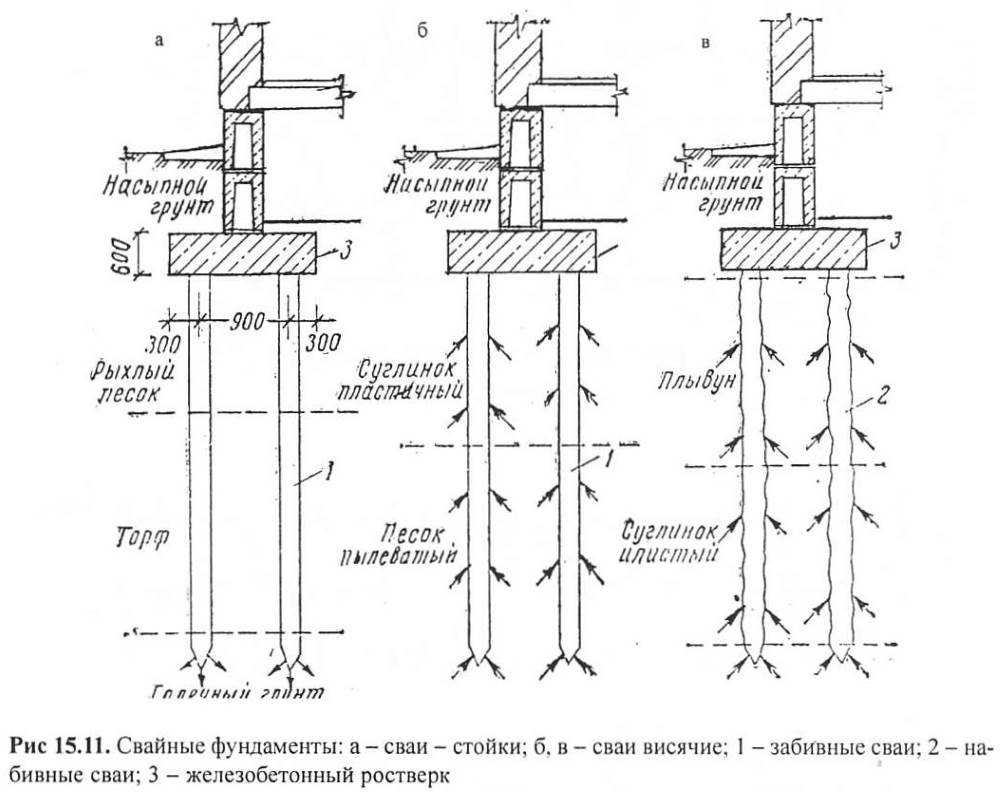

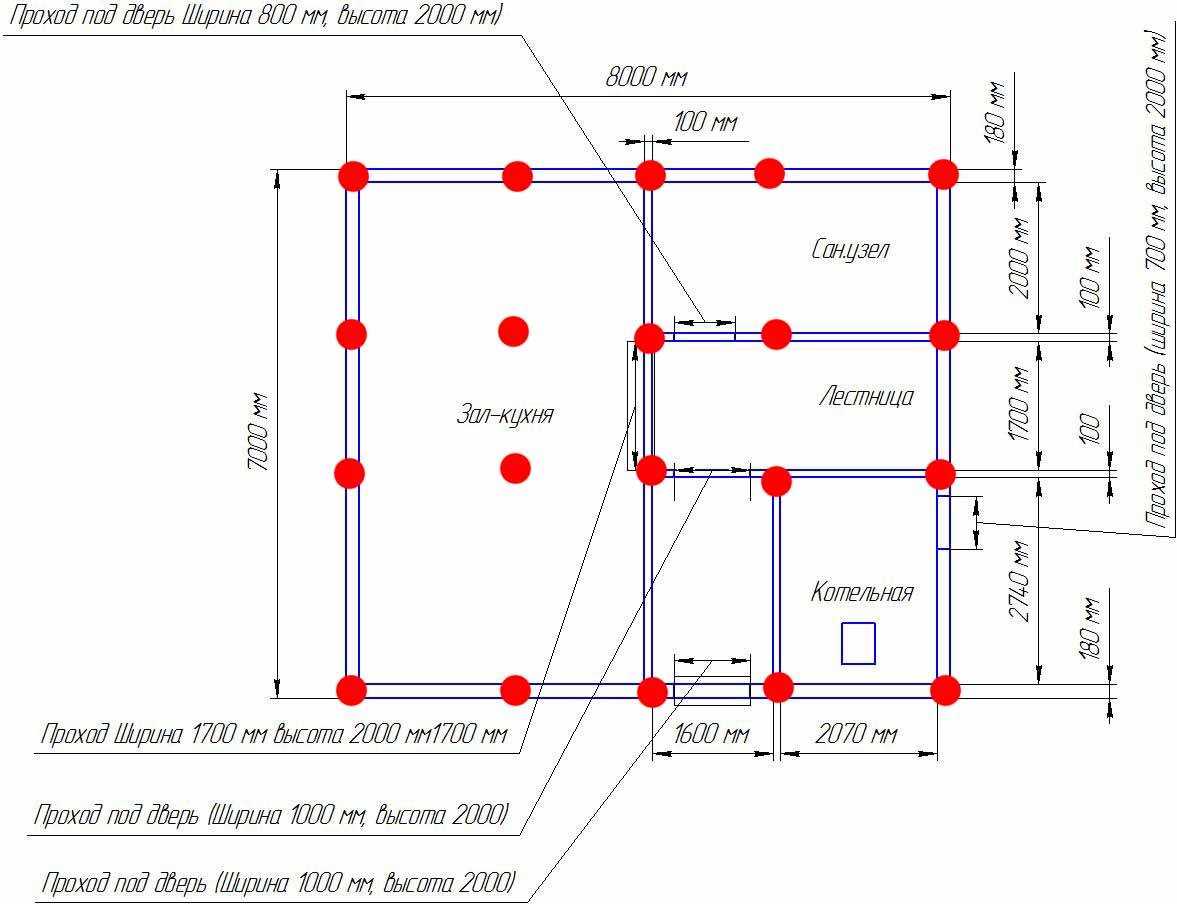

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

ВАЖНО!

В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки.

Виды заглубления

Сначала скажем о том, от чего зависит глубина заложения фундамента. Основные факторы делятся на:

1. Особенности грунта (глубина промерзания, уровень нахождения грунтовых вод, рельеф, тип почвы).
2. Конструкционные особенности здания (наличие подвала, отопления количество этажей и т.д.).

От этих пунктов и зависит то, насколько глубоко нужно выкапывать траншею или котлован. Их величина может быть разной, но в целом основания по этому критерию делятся на:

1. Заглубленные.
2. Мелкозаглубленные.
3. Незаглубленные.

Каждый из этих видов подходит в конкретно тех или иных случаях. В каких именно — разберемся далее.

Незаглубленный

К таким основаниям прибегают в следующих случаях:

1. Когда возводятся легкие постройки на пучинистой почве.
2. При постройке зданий из тяжелого материала (например, камня) на скальных грунтах.
3. При возведении построек на сильно пучинистых грунтах или почвах со слабой просадкой.

К таким относятся:

1. Ленточные.
2. Столбчатые.
3. Решетчатые (разновидность плитного фундамента).

Такой тип имеет пару хороших преимуществ. Во — первых, на незаглубленное основание не нужно тратить много средств. Если доля других фундаментов в общей смете составляет 28 — 45%, то в данном случае она достигает примерно 8%. Во — вторых, большая глубина фундамента здесь не предусматривается; поэтому на рытье котлована даже на глинистом грунте в большинстве случаев уйдет немного времени. Правда, если вы захотите построить столбчатое основание, повозиться придется дольше.

Ленточный тип выбирают довольно часто. Но и два остальных тоже имеют свое место в системе незаглубленных. Так, плитно — решетчатое основание позволяет экономить бетон в тех случаях, когда можно не заливать цельную основу. Ведь, по сути, это — несколько маленьких плит, между которыми оставляется пространство. Похвастаться рациональностью могут и столбчатые опоры, правда, в двух случаях: если строится лёгкая постройка на мягкой почве или тяжелое здание на очень твердом грунте.

Видео инструкция по расчету глубины для фундамента.

Мелкозаглубленный ( МЗФ)

Такой фундамент встречается довольно часто. Дело в том, что если предыдущий вариант не подходит, а строить основание с глубоким заложением нет смысла, проще возвести более экономичный вариант.

Основная особенность таких оснований в том, что глубина заложения любого мелкозаглубленного фундамента не доходит до глубины промерзания грунта. Выбор данного типа объясняется рядом преимуществ:

1. МЗФ обойдется дешевле заглубленного аналога.
2. Есть возможность обустроить подвал (что в предыдущем случае не получится).
3. Возможность возведения на пучинистых грунтах. Для этого нужно правильно сделать фундаментную подушку, а также усилить конструкцию армированием.
4. Благодаря минимальной площади соприкосновения с грунтом касательные силы действуют на основание минимально.

МЗФ строится в следующих случаях:

1. При возведении лёгких зданий без подвала и цокольного помещения.
2. При наличии высокого уровня расположения грунтовых вод (но больше, чем на 1 метр от поверхности).
3. Если грунт достаточно прочный.

Минимальная глубина заложения фундамента может быть разной. В зависимости, например, от уровня промерзания она выглядит так:

1. При глубине промерзания до 3 метров — 0,5 — 0,75 м;
2. Если грунт промерзает на большую глубину, фундамент может закладываться на метр ниже уровня почвы.

На основной показатель влияет не один фактор. Поэтому нельзя определить конкретную глубину заложения фундамента для, например, одноэтажного дома. Впрочем, если просчитать все правильно, такое основание прослужит очень долго.

Заглубленный

Несмотря на большие затраты, такие фундаменты встречаются довольно часто. Особенно это касается слабых почв. Дело в том, что, например, на пучинистом грунте тяжелые здания можно строить только на заглубленных основаниях, поскольку другие просто разрушатся со временем.

Минимальная глубина заложения такого фундамента опускается ниже уровня промерзания грунта (как правило, сантиметров на 30 — 40). Но не только этот фактор является решающим. Так, глубина фундамента под габаритный бетонный двухэтажный дом будет большей, чем под кирпичное здание в один этаж. Также нужно учитывать и другие факторы (например, тип грунта, уровень, подземных вод).

Основания глубокого заложения, как правило, делают ленточными. Кажется, ничего удивительного, ведь ленты строят чаще всего. Но здесь есть веская причина. Дело в том, что для фундаментов глубокого заложения нужно делать выемку грунта на большую глубину. И, конечно же, проще и экономичнее выкопать траншею, чем котлован.

Пример расчета несущей способности свайного отдельно стоящего фундамента

Рассчитать свайный фундамент под колонну про­мышленного здания на действие центральной нагрузки N

= 1,0 МН. Материал ростверка — бетон класса В25 с расчетным сопротивлени­ем осевому растяжениюRbt = 1,05 МПа. Глубина заложения подош­вы ростверка по конструктивным соображениям принята равнойh = 0,8 м. Грунтовые условия стро­ительной площадки: 1 — песок пылеватый (γ1= 0,0185 МН/м 3 ,h1 = 3,6 м,E1 = 15 МПа); 2 — супесь пластичная (γ2= 0,0195 МН/м 3 ,h2 = 1,7 м;Е2 =17 МПа); 3 — песок плотный (γ3=0,0101 МН/м 3 ,h3 = 2,2 м,E3 = 32 МПа);4 — суглинок тугопластичный (γ4 =0.01 МН/м 3 ,h4 =3,4 м,E4 =30 МПа).L/H—5,1.Решение.

Для заданных грунтовых условий проектируем свайный фундамент из сборных железобетонных свай марки С5,5-30, длинойL = 5,5 м, размером поперечного сечения 0,3×0,3 м и длиной острияl = 0,25 м. Сваи погружают с помощью забивки дизель-мо­лотом.

Найдем несущую способность одиночной висячей сваи, ориенти­руясь на расчетную схему, показанную на рис. 6.1, а

и имея в ви­ду, что глубина заделки сваи в ростверк должна быть не менее 5 см.

Рис. VI.1

Площадь поперечного сечения сваи A

= 0,3·0,3 = 0,09 м 2 , периметр сваи

По табл. 1.18(Приложение I) при глубине погружения сваи 6,5 м для песка мелкого, интерполируя, найдем расчетное сопротивление грунта под нижним концом сваи R =

2,35МПа.

По табл. 1.18(Приложение I) для свай, погружаемых с помощью дизель-моло­тов, находим значение коэффициента условий работы грунта под нижним концом сваи γcR

=1,0 и по боковой поверхностиγcf =1,0.

Пласт первого слоя грунта, пронизываемого сваей, делим на два слоя толщиной 2 и 0,8 м. Затем для песка пылеватого при сред­них глубинах расположения слоев h1

= l,8 м иh2 = 3,2 м, интерполи­руя, находим расчетные сопротивления по боковой поверхности сваи, используя данные табл. 1.19(Приложение I):f1 = 0,0198 МПа,f2 = 0,0254 МПа.

Для третьего слоя грунта при средней глубине его залегания h3

= 4,45 м по этой же таблице для супеси пластичной с показате­лем текучестиIL = 0,6, интерполируя, находимf3 = 0,0165 МПа.

Для четвертого слоя при средней глубине его расположения h4

= 5,775 м для песка мелкого находимf4 = 0,041б МПа.

Несущую способность одиночной висячей сваи определим по формуле (6.4)

Ф=

1 =0,364 МН.

Расчетная нагрузка, допускаемая на сваю по грунту, составит:

F

= 0,364/1,4 = 0,26 МН.

В соответствии с конструктивными требованиями зададимся шагом свай, приняв его равным а = 3b

= 3·0,3 = 0,9 м. Далее определим требуемое число свай:

Окончательно примем число свай в фундаменте равным 4 и разместим их по углам ростверка.

Найдем толщину ростверка из условия (8.8):

По конструктивным требованиям высота ростверка должна быть не менее hp

= 0,05+ 0,25 = 0,3 м, что больше полученной в результа­те расчета на продавливание. Следовательно, окончательно примем высоту ростверка равной 0,3 м.

Расстояние от края ростверка до внешней стороны сваи в соот­ветствии с конструктивными требованиями назначим равным lр

= = 0,3·30+5=14 см, примем его окончательно, кратным 5 см, т. е.lp = 15 см. Расстояние между сваями примем равным:l =3b = 0,9 м.

Конструкция ростверка и его основные размеры показаны на рис. VI.1, б.

Найдем вес ростверка G3

= 0,025·0,3·1,5·1,5 = 0,0169 МН и вес грунта, расположенного на ростверке,Gгр = 0,5·1,5·1,5 ·0,0185 = 0,0208 МН.

Определим нагрузку, приходящуюся на одну сваю, по формуле:

Найдем вес свай:

G1

= 4 (5,5·220·10 + 50·10) = 50800 H = 0,0508 МН.

Вес грунта в объеме АБВГ

(см. рис. 6.1):

Вес ростверка был найден ранее: G3

=0,0169 МН.

Давление под подошвой условного фундамента:

По табл. 1.12(Приложение I) для песка мелкого, на который опирается условный фундамент, с коэффициентом пористости е

= 0,598 найдем значение удельного сцеплениясп = 0,003 МПа.

По табл. 1.13(Приложение I) по углу внутреннего трения φn

= 34°, который был определен ранее, найдем значение безразмерных коэффициентов:Mγ =l,55,Mq =7,22 иМс =9,22.

Определим осредненный удельный вес грун­тов, залегающих выше подошвы условного фундамента:

По табл. 1.15. (ПриложениеI) для песка мелкого, насыщенного водой, при соот­ношении L/H>4

находим значения коэффициентовγс1 = 1,3 иγс2 = 1,1.

По формуле (8.3) определим расчетное сопротивление грунта основания под подошвой условного фундамента:

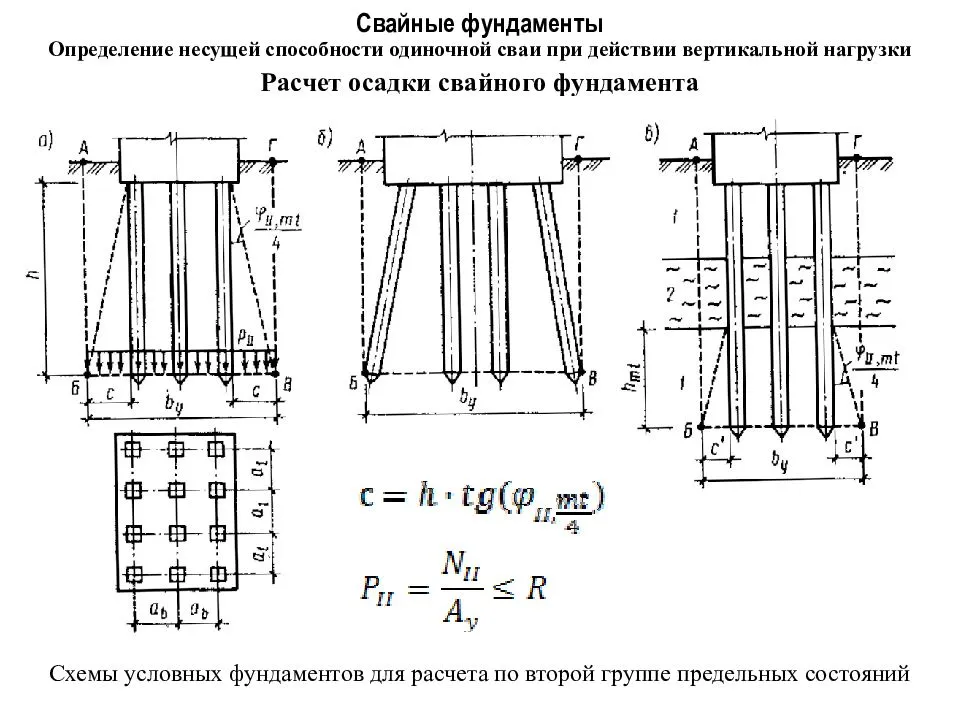

Основное условие при расчете свайного фундамента по второй группе предельных состояний удовлетворяется: Рср

= 0,276 МПа

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Учись учиться, не учась! 10546 – | 7960 – или читать все.

93.79.246.243 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Какая должна быть высота цоколя над землей для двухэтажного дома из газобетона?

Насколько я помню, изучая строительные форумы, видел сообщения, что минимальная высота цоколя при строительстве из газобетона — 40 см. Откуда взята такая высота, т.е. из нормативного документа или из личного опыта писавшего, я уже не помню. Однако, насколько мне представляется, высота цоколя имеет значение только при дома без внешней отделке, а газобетон является гигроскопичным материалом и отделку рекомендуют делать в тот же год, когда возводите стены. С учетом того, что штукатурка гораздо лучше противостоит осадкам, если на правильно сделана, поводов для беспокойства, я думаю, нет. 40 см-в самый раз

Тут важно учитывать следующее:

Плюс ко всему надо учитывать и конкретный регион проживания, высота снежного покрова может быть разной. если в Вашем регионе снег обычное дело, морозы стоят постоянные, то конечно высоту цоколя надо увеличивать.

Конкретное местоположение дома не на последнем месте.

То что дом двухэтажный это не столь важно, если конечно речь не идёт о подземном этаже, или о доме с цокольным этажом, в этом случае цоколь может быть и 1,5-а и даже два метра. Высота цоколя. Высота цоколя

Высота цоколя.

А вообще чем выше цоколь тем меньше шансов у влаги с земли проникнуть в жилые помещения, ведь цоколь это надземная часть основания здания.

Выбор высоты цоколя может зависеть от вида фундамента, который выбран для дома из газоблоков: ленточный или монолитный; на каком расстоянии находится дом от проезжей дороги. Как близко располагаются грунтовые воды к поверхности земли. Даже нужно учитывать и эстетический вид здания, чем выше цоколь, тем дом смотрится красивее.

Минимальная высота цоколя над землей 20 сантиметров, при условии, что для двухэтажного дома из газоблока выбрано монолитное основание (для пучинистых грунтов), но надземная часть цоколя не должна быть больше толщины монолитного фундамента.

Если фундамент ленточный, то минимальная высота цоколя — 35-40 сантиметров.

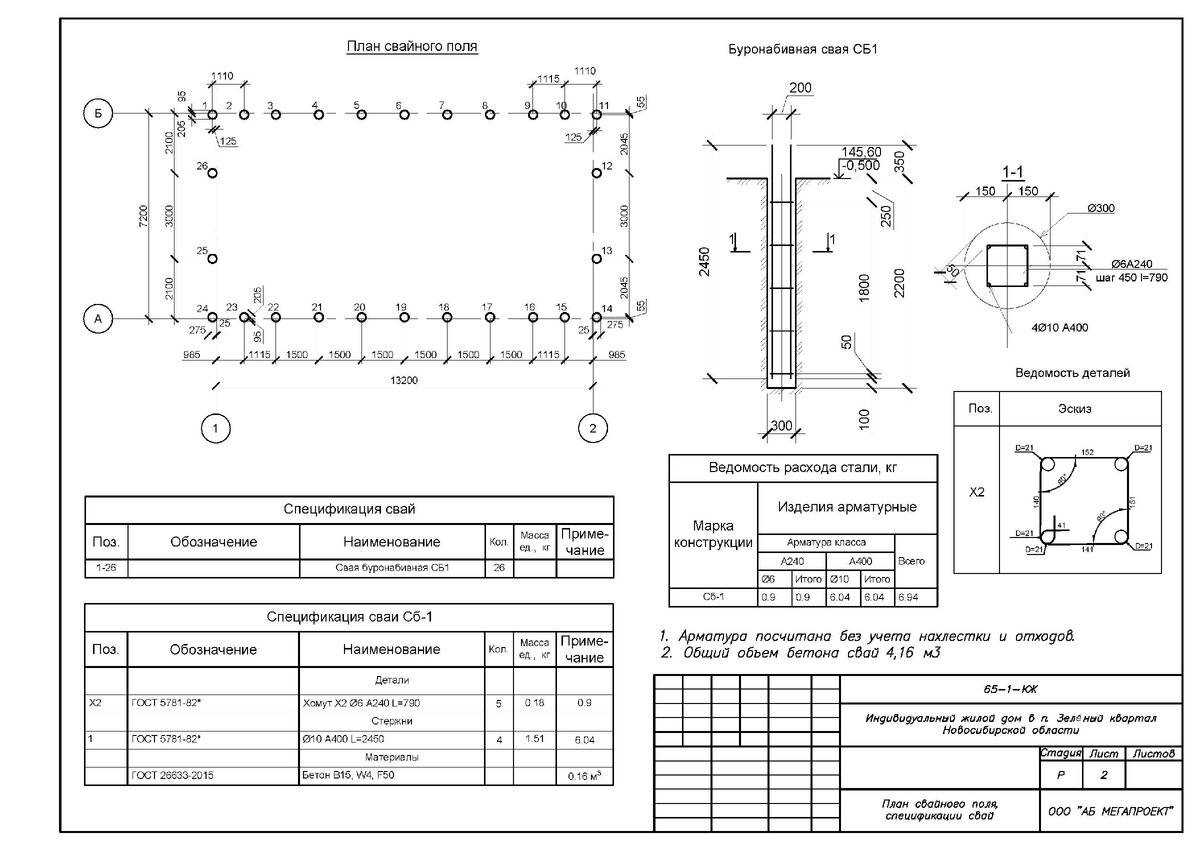

Расчет конструкции

Каркас буронабивного фундамента регламентируется ГОСТом.

Чтобы выполнить расчет, необходимо учитывать несущую способность каждой отдельной сваи и их количество. Понятно, что несущая способность напрямую зависит от ее габаритов. Причем, как мы увидим при расчете, совсем небольшая разница в диаметре сваи значительно увеличивает ее несущую способность. Например, при d=300 мм она выдержит нагрузку в 1700 кг, а если увеличить ее диаметр на 200 мм, то ее несущая способность резко возрастет и она уже сможет выдерживать вес до 5000 кг.

При возведении буронабивного фундамент собственными силами очень трудно понять, достигнут ли при бурении уровень несжимаемости грунта. Поэтому специалисты советуют даже после расчетов бурить на глубину от полутора до двух метров для подстраховки. Эта глубина гарантирует то, что глубина промерзания остается значительно выше, уровень грунтовых вод уже пройден, а несущая способность грунта на такой глубине достаточно велика и, наверняка будет больше расчетной с большим запасом (приблизительно 6 кг/см2)

Еще один момент, имеющий прямое отношение к расчетам, это выбор размера бура. Современное оборудование позволяет бурить очень глубокие скважины разного диаметра от 15 до 40 см. А так называемые фундаментные буры позволяют при очень небольшом диаметре бурения, например в 20 мм, достигнув дна, расширять диаметр основания вдвое или даже втрое. Это расширение обеспечивает опорную площадь сваи и увеличивает ее способность сопротивляться выпучиванию.

При расчете руководствуемся нормативным документом — Свод правил СП 24.13330.2011 Свайный фундамент. Актуализированная редакция СНиП 2.02.03-85.

Расчет несущей способности свай

С подобными расчетами сможет справиться новичок, так что привлечение специалистов не потребуется. Определение несущей способности свай состоит из следующих этапов:

1. Подготовка к процедуре, сбор информации, анализ почвы.
2. Расчет по готовой формуле.

Подготовка к расчетам

Данные, которые будут использоваться для подсчета несущей способности свай, получают после проведения геологических процедур и расчета планируемого давления на постройку. Сбор этих данных крайне важная работа, так как именно от них зависит правильность результата подсчетов.

Таблица, которая позволяет определить разновидность грунта по характеристикам.

При подсчетах необходимо учитывать большое количество разнообразных характеристик почвы. Информацию по этим данным можно найти в СНиП, где она разделена по климатическим зонам и представлена в разном виде.

Определение несущей способности свай не может базироваться на данных, собранных на соседних участках. Даже в пределах одной земельной территории геологические показатели могут довольно сильно варьироваться. Несколько скважин по периметру участка, позволят собрать детальную информацию о качестве грунта. Ошибка в сборе данных может привести к довольно неприятным последствиям.

Вычисление массы постройки проводится с учетом климатического фактора, размещения здания на поверхности относительно направления потоков, количества осадков зимой, веса строительных материалов и оборудования.

Расчет по формуле

Несущая способность сваи по грунту, которая влияет на оказываемую нагрузку, зависит от характеристик материала, из которого она изготавливалась и прочностных параметров почвы. Для подсчетов выбирается минимальный показатель, так как он иногда увеличивается.

Несущая способность сваи вычисляется по следующей формуле: P=k_o*R_n*F+U*k_p*F_in*L_i, где P – непосредственно несущая способность; k_o – показатель однородности почвы; R_n – возможное сопротивление почвы относительно фундамента; F -площадь базиса на сваях, см²; U – периметр участка, м; k_p – рабочий коэффициент; F_in -допустимое сопротивление почвы по бокам используемых свай; L_i – толщина грунта, который соседствует с боковой поверхностью столба, м.

Все необходимые данные грунтов нужно искать в приложениях СНиП в предназначенном для этого разделе. Если грунт является многослойным, то возможности сопротивление поверхности высчитываются для каждого слоя по отдельности, после чего показатели складываются воедино. Также при подсчете существующей несущей способности к давлению понадобится добавлять массу самих свай и ростверка.

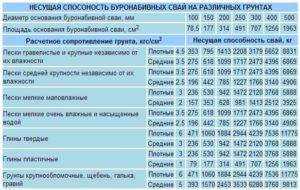

Таблица несущей способности буронабивной сваи позволяет упростить процедуру расчетов.

Когда все необходимые исчисления проведены, осуществляется заливка. Бетон для этого изготавливается прямо на участке, где проводятся строительные работы, что позволяет сэкономить на доставке. Можно использовать различные марки раствора, но необходимо следить за его качеством и сроком годности. Если будет применен некачественный бетон, это существенно повлияет на срок службы здания.

Как видно из статьи, соорудить свайный фундамент своими силами довольно трудно, но возможно. Основной процедурой является расчет несущей способности столбов. Если все подсчеты будут выполнены правильно, то и результат будет на высоком уровне, а постройка прослужит большое количество времени. Существуют специальные таблицы, в которых уже собраны многие данные. С помощью них можно пропустить трудоемкий процесс сбора большого количества данных для подсчетов.

Влияние грунтовых вод

В строительной среде ходит такой термин – цементная бацилла. Это когда бетонная конструкция разрушается под действием негативных факторов, к которым относятся и грунтовые воды. Но надо понимать, что на бетон негативно влияет не сама вода, а растворенные в ней соли и различные химические вещества. Они проникают в тело бетона, где взаимодействуют с цементом или наполнителями, разрывая их связи между собой. Отсюда и появление всевозможных налетов, темных пятен и неприятных запахов.

Высокое УГВ – это проблемы еще на стадии копки котлована. Внутри собирается вода, которая размягчает дно, что приводит к снижению несущей способности грунта. Если это произошло, то придется в первую очередь продумать и заложить систему дренажей, с помощью которой появится возможность откачать воду.

Есть технологии, которые не требуют осушки  участка. Для закладки фундамента используют свайный метод с забиванием столбов в глубину земли до плотных слоев. Неплохой вариант, но затратный и трудоемкий. Без наличия специальной техники такой фундамент не соорудить. Для частного домостроения эту технологию используют редко. Поэтому к устройству фундамента при высоком уровне грунтовых вод подходят с позиции именно осушения.

И еще один отрицательный момент. Опасное время для таких участков – зима с минусовыми температурами. Промерзание грунта зимой превращается в опасную для фундамента ситуацию. Морозное пучение и высокий УГВ могут разрушить конструкцию основы дома за один сезон.

Формулы расчета

Чтобы выполнить расчет количества свай в фундаменте, необходимы два параметра — общий вес здания и несущая способность каждой в отдельности.

Расчет производится с использованием формулы.

Φ = m R F, где

R — расчетное сопротивление грунта, принимаемое.

F — площадь опирания.

m — коэффициент условий работы сваи в грунте (принимаем m=1).

Расчетное сопротивление грунта принимается для песков с любым уровнем влажности 3-4,5 кгс/см2, 1-6 кгс/см2, 5-6 кгс/см2.

На практике расчет прочности сваи определяется от марки бетона, который применялся при ее изготовлении. Цифра в марке бетона показывает, какую нагрузку способна выдержать свая на квадратный см ее веса. Например, свая из бетона М100, поперечного сечения 200х200 мм=400 см2 выдержит нагрузку в 40 000 тонн.

Сводные данные

Для удобства сведем данные в общий список:

Армирование буронабивного фундамента: арматурные стержни.

1. При диаметре опирания в 150 мм, площадь опирания будет равна 177 см2, несущая способность сваи принимается равной 1062 кг.
2. При диаметре опирания в 200 мм, площадь опирания будет равна 314 см2, несущая способность сваи принимается равной 1884 кг.
3. При диаметре опирания в 250 мм, площадь опирания будет равна 491 см2, несущая способность сваи принимается равной 2946 кг.
4. При диаметре опирания в 300 мм, площадь опирания будет равна 707 см2, несущая способность сваи принимается равной 4242 кг.
5. При диаметре опирания в 400 мм, площадь опирания будет равна 1256 см2, несущая способность сваи принимается равной 7536 кг.
6. При диаметре опирания в 500 мм, площадь опирания будет равна 1963 см2, несущая способность сваи принимается равной 11775 кг.

Данные по диаметру арматуры свай даны в разделе «Краткие сведения по технологии возведения буронабивного фундамента».

А ее расход можно рассчитать так:

1. Свая 150 мм — каркас из 3 прутов, при расходе арматуры ребристого профиля 6 м, гладкого — 0,75 м.
2. 200 мм — каркас из 4 прутов, при расходе арматуры ребристого профиля 8 м, гладкого — 1м.
3. 250 мм — каркас из 4 прутов, при расходе арматуры ребристого профиля 8 м, гладкого — 1.26 м.
4. 300 мм — каркас из 6 прутов, при расходе арматуры ребристого профиля 12 м, гладкого — 1.51 м.
5. 400 мм — каркас из 8 прутов, при расходе арматуры ребристого профиля 16 м, гладкого — 2.01 м.
6. С 500 мм — каркас из 10 прутов, при расходе арматуры ребристого профиля 20 м, гладкого — 2.05 м.

Расчет общего количества свай фундамента

Расчет свай: количество свай, размеры.

Учитывая общий вес дома и его нагрузку на буронабивной фундамент, производится расчет необходимого количества свай. Оно пропорционально весу дома, который зависит от того, из какого материала он будет изготовлен. Если это газобетон — давление будет легче, если кирпич, то его вес будет значительно выше. Чем вес дома больше, тем больше нагрузка на фундамент, тем больше свай будет необходимо установить. Соответственно свайный шаг установки будет уменьшаться. Тут стоит запомнить один немаловажный момент, который поможет избежать ошибок при расчете. Существует ограничение по минимальному расстоянию между осями свай. Оно не должно превышать трех диаметров сваи. Несоблюдение этого расстояния принесет обратный результат — снизит их несущую способность, тет самым фундамент дома будет ослаблен.

Например, при диаметре сваи в 500 мм, которые чаще всего применяют при возведении кирпичного дома, имеющего буронабивной фундамент, минимальное расстояние между осями должно составлять более 150 см.

https://youtube.com/watch?v=xiFFoF4TYeU

Вот таким способом и с применением данных рекомендаций можно самостоятельно рассчитать буронабивной фундамент для своего кирпичного дома. Однако, если есть сомнения в том, тот ли вы выбрали фундамент, или в правильности расчета, то стоит обратиться к специалистам, которые смогут более точно определить тип грунта и его характеристики, а также проверят ваши расчеты.

Пример расчета

Чтобы лучше понять принцип выполнения вычислений, стоит изучить пример расчета. Здесь рассматривается одноэтажное здание из кирпича с вальмовой крышей из металлочерепицы. В здании предполагается наличие двух перекрытий. Оба изготавливаются из железобетона толщиной 220 мм. Размеры дома в плане 6 на 9 метров. Толщина стен составляет 380 мм. Высота этажа — 3,15 м (от пола до потолка — 2,8 м), общая длина внутренних перегородок — 10 м. Внутренних стен нет. На участке найдена тугопластичная супесь, пористость которой — 0,5. Глубина залегания этой супеси — 3,1 м. Отсюда по таблицам находим: R = 46 тонн/кв.м., fin = 1,2 тонн/кв.м. (для расчетов среднюю глубину принимаем равной 1 м). Снеговая нагрузка берется по значениям Москвы.

Сбор нагрузок делаем в форме таблицы. При этом не забываем про коэффициенты надежности.

Вид нагрузки	Расчет
Стены из кирпича	периметр стен = 6+6+9+9 = 30 м; площадь стен = 30 м*3м = 90 м2; масса стен = (90 м2* 684)*1,2 = 73872 кг
Перегородки изготовленные из гипсокартона не утепленные высотой 2,8 м	10м*2,8*27,2кг*1,2 = 913,92 кг
Перекрытие из ж/б плит толщиной 220 мм, 2 шт.	2шт*6м*9м*500 кг/м2 *1,3 = 70200 кг
Кровля	6 м*9 м*60 кг*1,2 /соs30ᵒ (уклон крыши) = 4470 кг
Нагрузка от мебели и людей на 2 перекрытия	2*6м*9м*150кг*1,2 = 19440 кг
Снег	6м*9м*180кг*1,4/cos30° = 15640 кг
ИТОГО:	184535,92 кг ≈ 184536 кг

Предварительно назначаем ростверк шириной 40 см, высотой 50 см. Длину сваи — 3000 мм, D сечения = 500 мм. Используем примерный шаг свай 1500 мм.
Чтобы рассчитать общее количество опор нужно 30 м (длину ростверка) поделить на 1,5 м (шаг свай) и прибавить 1 шт. При необходимости значение округляется до целого числа в сторону уменьшения. Получаем 21 шт.

Площадь одной сваи = 3,14 • 0,52/4 = 0,196 кв.м., периметр = 2 • 3,14 • 0,5 = 3,14 м.

Найдем массу ростверка: 0,4м • 0,5 м • 30 м • 2500 кг/куб.м.• 1,3 = 19500 кг.

Найдем массу свай: 21 • 3 м • 0,196 кв.м. • 2500 кг/куб.м. • 1,3 = 40131 кг.

Найдем массу всего здания: сумма из таблицы + масса свай + масса ростверка = 244167 кг или 244 тонн.

Для расчета потребуется нагрузка на пог.м ростверка = Q = 244 т/30 м = 8,1 т/м.

Расчет свай. Пример

Находим допустимое нагружение на каждый элемент по формуле указанной ранее:
P = (0,7 • 46 тонн/кв.м. • 0,196 кв.м.) + (3,14 м • 0,8 • 1,2 тонн/кв.м. • 3 м) = 15,35 т.
Шаг свай принимается равным P/Q = 15,35/8,1= 1,89 м. Округляем до 1,9 м. Если шаг получается слишком большим или маленьким, нужно проверить еще несколько вариантов, меняя при этом длину и диаметр фундаментов.

Для каркасов применяются пруты D = 14 мм и хомуты D = 8 мм.

Расчет ростверка. Пример

Нужно посчитать массу здания без учета свай. Отсюда М = 204 тонн.
Ширина ленты принимается равной М / (L • R) = 204/ (30 • 75) = 0,09 м.
Такой ростверк использовать нельзя. Свесы стен кирпичного здания с фундамента не должны превышать 4 см. Ширину назначаем конструктивно 400 мм. Высота остается равной 500 мм.

Армирование ростверка свайного фундамента:

• Рабочее 0,1%*0,4*0,5 = 0,0002 кв.м. = 2 кв.см. Здесь достаточно будет 4 стержней диаметром 8 мм, но по нормативным требованиям используем минимально возможный диаметр 12 мм;
• Горизонтальные хомуты — 6 мм;
• Вертикальные хомуты — 6 мм.

Выполнение расчетов займет определенный промежуток времени. Но с их помощью можно сберечь деньги и время в процессе строительства.

Также вы можете рассчитать фундамент при помощи онлайн калькулятора. Просто нажмите на ссылку Расчет фундамента столбчатого типа и следуйте инструкциям.
