Возведение монолитных перекрытий: правила и расчеты

Типы монолитных перекрытий

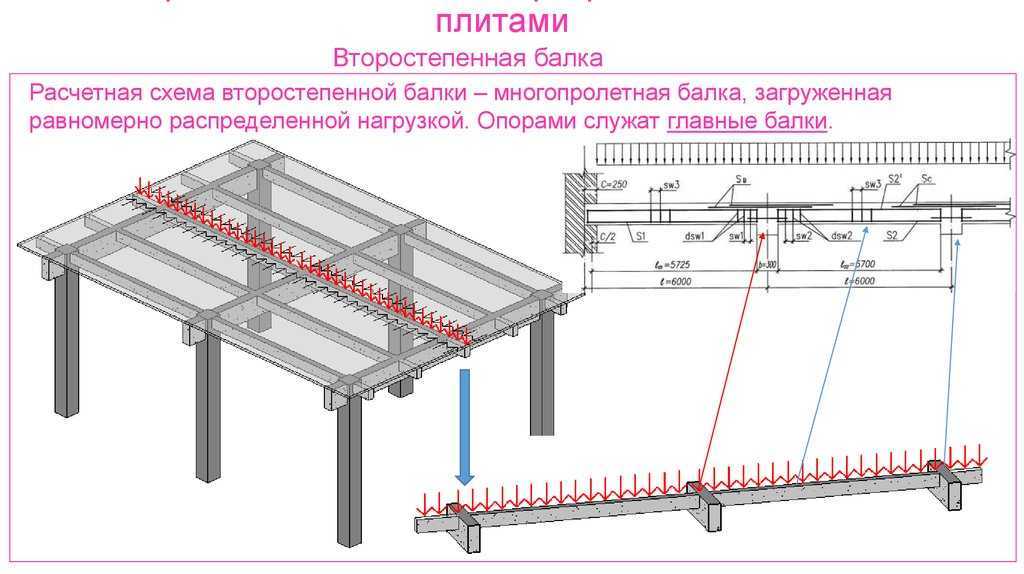

Балки и ригели, элементы балочного перекрытия, становятся одним целым с монолитной конструкцией.

Выделяют балочные и безбалочные системы плит. Балочный тип характеризуется наличием ригелей, которые располагаются либо поперек строения, либо крест-накрест. не имеет выступающих ребер. Как показывает практика, целесообразней всего применять поперечное расположение ригелей. Но все-таки окончательный вариант зависит от назначения возводимого монолитного перекрытия, направлением в помещениях технологических потоков, характером размещения нагрузок, методом устройства жесткости каркаса, можно разместить крупногабаритное оборудование на ригелях конструкции непосредственно, на отдельный ригель нагрузка снижается. При устройстве монолитной конструкции балки и ригели становятся одним целым с плитами.

У безбалочного типа монолитного перекрытия отсутствуют выступающие ребра ригелей. Вместо них выступают участки плит 0,2-0,3 от места, где находится пролет. Им отведена роль плитных плоских ригелей, которые работают между колоннами в пролет по схеме балок. Из-за этого исключается устройство отверстий и проемов в участках междуколонных плит монолитного перекрытия, в этом качестве может применяться срединная часть монолитной плиты. Принимаются монолитные конструкции толщиной, которая примерно равна 1/32 самого большого пролета, и если пролет не превышает 6 м, проще изготавливать плиты монолитного перекрытия плоскими.

Сравнительный анализ монолитных перекрытий и железобетонных плит

Как уже обсуждалось выше, устройство монолитной конструкции наиболее выгодно при необходимости перекрытия пролетов со сложной конфигурацией, где по каким-либо причинам невозможно или нецелесообразно применение заводских плит. Также монолит (при условии правильного расчета толщины, сечения арматуры, выбора марки бетона, соблюдения технологии армирования и заливки) характеризуется повышенной несущей способностью и долговечностью.

Фото 8. Устройство опалубки для монолитного перекрытия

Другие преимущества монолитных конструкций:

• минимальные расходы на отделку при качественной заливке;
• отсутствие стыков, которые нужно заделывать.

Фото 9. Армирование будущей монолитной конструкции

Однако процесс устройства такого перекрытия очень трудоемкий и стоимость довольно высока, так как необходимо подготовить материалы для создания опалубки и армирования конструкции, завезти огромное количество бетонной смеси. Сроки строительства могут значительно затянуться, поскольку заливка бетона выполняется только при плюсовой температуре и застывает он относительно долго – полный набор прочности длится 24 дня в условиях нормального температурно-влажностного режима.

Фото 10. Залитое бетоном перекрытие

С готовыми железобетонными плитами работать проще и быстрее:

·

• они изготовляются в заводских условиях;
• характеризуются точными геометрическими размерами;
• монтаж производится подъемным краном;
• нет необходимости закупать материалы и тратить время на армирование, создание опалубки и заливку бетона.

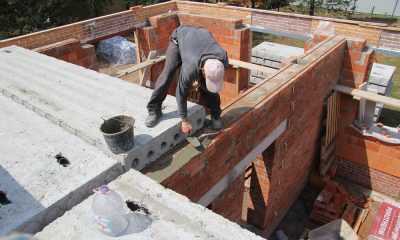

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты

Еще одно преимущество – итоговая стоимость перекрытия из ЖБИ будет ниже по сравнению с монолитным.

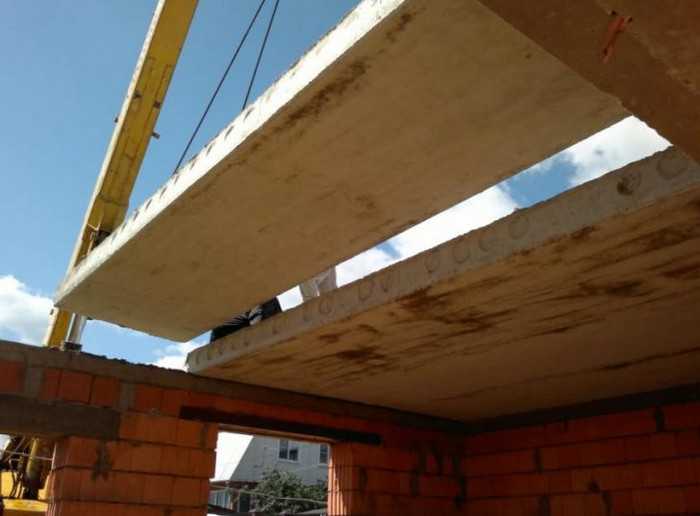

Фото 12. Монтаж плит автокраном

Как производится правильное армирование монолитной плиты перекрытия?

Для проведения работ по армированию нужно подготовить следующие стройматериалы:

• Рифленая арматура, величина диаметра прутков которой должна составлять не менее 12 мм. Рифленая поверхность прутков обеспечивает лучшее соединение с бетоном и способствует увеличению прочностных характеристик готовых плит.
• Подкладки, выполненные из дерева или металла. Их используют для установки арматуры в требуемое положение, чтобы прутья располагались на одной высоте по всей площади бетонирования, а в процессе заливки бетона оставались неподвижными.
• Отожженная проволока и специальное приспособление для вязания, чтобы упростить и ускорить процесс фиксации арматуры для создания надежного каркаса.
• Болгарка с отрезным кругом по металлу, с помощью которой будет осуществляться нарезка арматуры требуемой длины.

Этапы создания арматурной решетки:

1. Нарезка металлических прутьев требуемой длины.
2. Укладка продольных заготовок на удалении друг от друга от 15 до 20 см.
3. Связывание поперечных прутьев.
4. Вертикальная укладка прутьев с шагом 100 см и их последующая фиксация к арматурной решетке.
5. Фиксация сетки верхнего уровня и ее крепление к опорам.

Следует учитывать, что укладку арматурных прутьев необходимо выполнять внахлест. Это позволит придать готовой плите большей прочности.

Правильное крепление арматурной сетки

Порядок расчета

Итак, расчет монолитной плиты фундамента начинается с детального расчета величины подушки из песка. Именно это является важным этапом, поскольку позволяет создать надежную основу для заливки бетона. Что касается песка, то обычно здесь используют мелкозернистый горный песок, поскольку он недорогой и приемлем для подсыпки. Что касается толщины подушки из песка для монолитной плиты фундамента дома, то она варьируется в значении от 20, до 60 см.

Важным моментом укладки подложки из песка является то, что ее необходимо утрамбовать. Для этого используют специализированный инструмент, такой как виброплита. Специалисты рекомендуют поливать песок, что по итогам позволит ему еще лучше уплотниться. Это увеличит несущую способность основания. Но, последнее может отнять вплоть до 1 см толщины, что является абсолютно нормальным явлением.

Важным этапом является то, что поверх подушки рекомендуют засыпать щебень. Величина подушки из щебня равна значению от 5 до 10 см. Фракция щебня может быть небольшой, где идеально подойдет фракция 5-20. Основание после засыпки должно получиться идеально ровным относительно горизонтальной плоскости. Подушку из щебня тоже рекомендовано уплотнить.

Следующим этапом можно считать расчет арматуры. Здесь определяется не только общее количество металла, но и диаметр прута, шаг между прутьями, решается возможность использования сетки. Арматуру рекомендовано связывать минимум в два слоя, где первый проходит на расстоянии 5 см от подушки из песка, а второй не доходит до верхней точки основания будущей монолитной плиты, также на 5 сантиметров. По итогу заливки у нас получится то, что арматура будет находиться внутри монолитной плиты. Каркас арматуры вяжут из прута при помощи сварочного аппарата или вязальной проволоки, с шагом не более 50 мм.

Далее приступают к расчету самой плиты

Здесь крайне важно выдержать высоту ее подъема, которая не должна быть меньше 150 мм. Такая плита подойдет для легких, ненагруженных домов из каркасного материала или бревна

Что касается двухэтажных домов с плитными перекрытиями, то здесь величина плиты должна быть не менее 25 см. Редко основание заглубляют на величину промерзания, поскольку это чревато излишним вложением денежных средств в проект. Предлагаем рассмотреть калькулятор расчета толщины монолитной плиты фундамента в рамках отдельного заголовка.

Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV

У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Заказать услугу в нашей компании

специализируется на оказании услуг в сфере строительства. Мы имеем все необходимые разрешения и лицензии на проведение масштабных строительных работ и строительства монолитных перекрытий.

Преимущества сотрудничества с нашей компанией:

1. Высокое качество и надежность готовых несущих конструкций и плит перекрытия.
2. Создаем архитектурные формы любой сложности – свободная планировка помещений для нас не проблема.
3. Доступная стоимость проводимых работ, которая на порядок ниже, чем у конкурентов.
4. Проводим работы в любое время года, даже зимой.
5. Широкий автопарк специализированной техники и наличие всего необходимого оборудования.

Строгое соблюдение строительных технологий и сроков выполнения работ позволяет нашей компании гарантировать безупречное качество и отсутствие простоев. Звоните!

Как вам статья?

Мне нравится1Не нравится

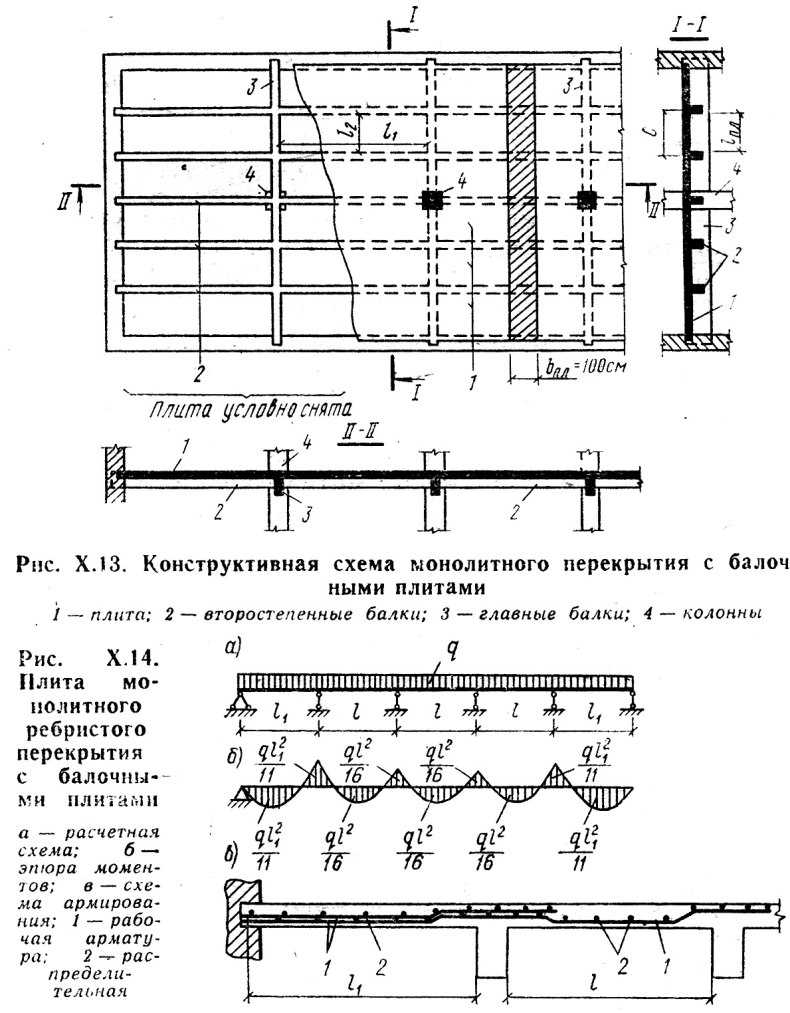

Армирование многопролетных балочных плит

Многопролетные балочные до 100 мм толщиной армируются сварными рулонными сетками. Рулоны раскатывают поперек второстепенных балок, при этом поперечные стержни сеток стыкуют без сварки внахлестку. В крайних пролетах, где необходима дополнительная арматура, на основную укладывают дополнительную сетку. Вместо дополнительной сетки можно уложить и стержни, при этом привязывая их к основной сетке. Но если они имеют размеры не более 6х3 м, то можно армировать и одной цельной сварной сеткой. Для экономии арматуры рекомендуется применять сварные сетки с армированием в двух направлениях или разноразмерных сеток, которые накладываются друг на друга
.

Если армирование происходит с помощью узких сварных сеток, то их укладывают в два слоя в перпендикулярных направлениях. При этом снизу должны быть сетки, которые укладываются вдоль меньшего пролеты. Стержни сеток следует положить впритык и при этом их не стыкуют. В сетках нижнего слоя они должны находиться под рабочей арматурой, а в сетках верхнего слоя они должны находиться сверху.

Работающую в двух направлениях надопорную арматуру с плоскими сетками конструируют также как и надопорную арматуру балочных плит. Многопролетные неразрезные с арматурой диаметром до 7 мм армируют рулонными сетками с продольными стержнями. Плиту разбивают на три полосы в каждом направлении: среднюю и две крайние по ¼ меньшего пролета. Рулоны укладывают в два слоя, раскатывают их во взаимно перпендикулярных направлениях. В этом случае надопорную арматуру углов плиты конструируют в виде плоских квадратных сеток с рабочими стержнями в обоих направлениях. Их укладывают на пересечении ребер, но при этом стержни могут быть параллельны балкам или могут укладываться к ним под углом в 45 градусов.

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

• размерам пустот;
• форме полостей;
• наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

• изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
• продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
• пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
• круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

• длиной, которая составляет 2,4–12 м;
• шириной, находящейся в интервале 1м3,6 м;
• толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Главные моменты:

• расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
• уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
• допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
• марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
• стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
• марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Возведение монолитного перекрытия по профнастилу

Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

Монолитные плиты по профнастилу используются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, если пролет и шаги конструкций нестандартны, большом количестве отверстий и проемов, во время реконструкции построек и возведения рабочих площадок. Плиты монолитного перекрытия, имеющие один пролет, с внешней арматурой в форме стального профилированного настила, открытой снизу, обладают огнестойкостью в пределах 30 мин, неразрезные плиты конструкции, у которых имеется не один пролет, с расположенной по всей длине пролета верхней арматурой – 45 мин и больше.

Для многоэтажных зданий с широким диапазоном нагрузки используются монолитные перекрытия по профнастилу.

Используемый в качестве арматуры перекрытия профнастил должен иметь защитное покрытие (оцинковку или любое другое), которое сможет обеспечить ему стойкость к коррозионным процессам. Для , которое выполняется по профнастилу, возможно применение тяжелых бетонов на мелкозернистом или обычном заполнителе, а их класс по прочности на сжатие должен быть не ниже В15. Стальные прогоны делаются сварными из прокатной листовой или профильной стали или же из прокатных двутавров.

В основе такого перекрытия лежит монолитная железобетонная плита, которая бетонируется по профнастилу и применяется в роли внешней арматуры после набора бетоном необходимой прочности. Перекрытие может опираться на железобетонные либо стальные прогоны, а также на бетонные или кирпичные стены. Пролет плиты выбирается в диапазоне от 1,5 до 6 м. Возможен больший пролет при возведении временных опор на время бетонирования и набора прочности. Профилированные листы следует стыковать по длине впритык на прогонах, без нахлестки. По ширине профнастил стыкуется с помощью нахлестки боковых граней. В целях местного или общего производится установка вспомогательной арматуры в форме отдельных стержней, сеток и каркасов.

Толщина бетона поверх профнастила не должна быть менее 30 мм, а если в конструкции пола отсутствует бетонная стяжка, то толщина должна быть не менее 50 мм.

Толщина бетонной полки монолитной плиты над профилированными листами определяется через расчет деформации и прочности, а также следуя технико-экономическим соображениям. Ее значение не должно быть меньше 30 мм, а в случае отсутствия бетонной стяжки в конструкциях пола – не меньше 50 мм. Листы профнастила направляют широкими гофрами вниз. Если поперек настила размер отверстия не превышает значение в 500 мм, тогда необходимо усиление монолитной конструкции в виде установки в примыкающие к отверстию гофры продольных стержней арматуры, которые заводятся за оси прогонов, или же в форме поперечных стержней, которые будут окаймлять отверстие, заводя их на два-три гофра за пределы подрезки с каждой стороны. Если величина отверстия поперек гофр профнастила превышает 500 мм, то необходимо предусматривать в конструкции перекрытия по контуру отверстия вспомогательные компоненты балочной клетки, которые переносят нагрузку с ослабленного участка с отверстием на прогоны.

На этапе возведения стальной профнастил является несущей конструкцией. Осуществляя расчет, узнают его жесткость и прочность как для тонкостенного стального изгибаемого элемента, который работает на нагрузку от своей массы настила, массы бетона и монтажных нагрузок, которые включают в себя массу рабочих и оборудования в процессе строительства монолитного перекрытия. Во время эксплуатации несущей конструкцией выступает монолитная железобетонная плита перекрытия, в которой профилированные листы применяются в качестве внешней рабочей арматуры.

Выбираем размер плиты перекрытия- какие бывают для дома? ГОСТ и их виды- Обзор +

Плиты перекрытия – это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог. За счет универсальности, плиты перекрытия можно применять и при воздвижении дач, коттеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

Виды плит перекрытия

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия:

1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

Маркировка плит перекрытия

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

ПК – пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

Т – три стороны;

К – четыре.

Первые две цифры это длина в дециметрах.

Минимальные цифры по СНИП, СП

минимальная высота всего фундаментной конструкции с учетом всех слоев будет равна не меньше 0,6 м

При условии соблюдения правил СНиП и СП, наименьшее значение параметра допускается использовать в том случае, если выбран бетон марки не ниже М300 с прочностью В22,5.

Для того, чтобы обеспечить необходимый резерв прочности, застройщик должен провести армирование плиты, что в конечном счете позволит фундаменту быть стойким к деформирующим воздействиям со стороны грунта.

Выбор необоснованно толстой плиты приведет не только к перерасходу материальных и трудовых ресурсов. Значительное давление со стороны дома вместе с монолитным фундаментом со временем будет сопровождаться проседанием конструкции в грунте.

Чрезмерно «легкое» давление, свою очередь, приведет к тому, что плита будет перемещаться при малейших подвижках грунта (например, при оттаивании земли весной), уменьшая эксплуатационный ресурс всей постройки.

Возведение монолитных перекрытий: правила и расчеты

он не может растягиваться. Если трещины незначительные, то не стоит их бояться. Архитекторы, проектирующие перекрытия, могут сделать расчёт по образованию трещин.

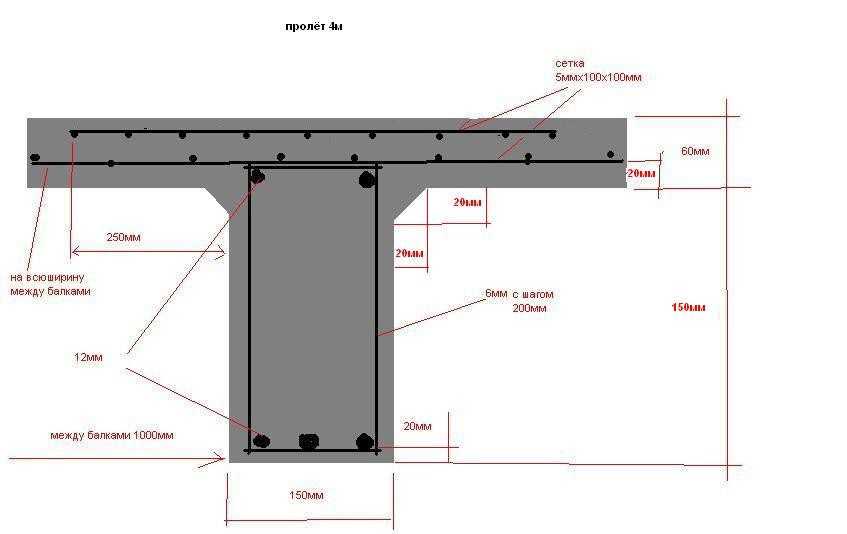

Отмечу, что в этой статье речь шла об «обычном», плоском монолитном перекрытии. Также есть технология ребристого монолитного перекрытия. Плита заливается с выступающими вниз «рёбрами» (т.е. балками), которыми она опирается на несущие стены или колонны. Ребристое перекрытие сокращает использование бетона и в некоторой степени арматуры; это экономит деньги, снижает вес перекрытия. Также ребристое перекрытие обычно позволяет перекрыть пролёт большей длины.

Однако устройство опалубки под плиту со множеством рёбер — значительно более трудоёмкий процесс, чем для плоской плиты

Чтобы в целях экономии на бетоне не потерять потом в допустимой нагрузке на перекрытие, расчёт монолитной ребристой плиты (как и обычной плоской) важно доверить специалисту. Также не забывайте, что потолок с таким перекрытием получится ребристым (как в заводских зданиях), поэтому для создания плоского потолка штукатурка отпадает, остаётся гипсокартон

Буду рад вашим комментариям по теме статьи, каким-то дополнениям.Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке.

Владимир(05.11.2016 23:02) Здравствуйте. Если возможно, буду очень Вам признателен за совет следующего рода. Я понемногу реконструирую купленный старый дом. Дом деревянный(«сторчковый»). Обложен через пустоту в «полкирпича». Потолки снизу и со стороны чердака «мазаны». Дом не тёплый. Думаю сделать следующее. Разобрать «полкирпича» и на его место и место пустоты(примерно15-17см.) залить армопояс высотой 20см. После чего на армопояс выполнить кладку газоблоков на клее с минимальной толщиной кладочного шва. Щель между возводимой стеной из пеноблока(толщина 30см.) и деревянной стеной заполнить пластичным раствором. Вопрос первый. Достаточно-ли эффективны данные меры, чтобы решить следующие задачи. 1.Снизить теплопотери стен дома до минимума. 2.Создать необходимые условия для транспорта пара изнутри наружу сквозь стены дома.3.Предохранить деревянную конструкцию дома от возможного разрушения в связи с утеплением стен. Далее планируется залить ещё один армопояс сверху первого этажа по стене из пеноблока. И поднять, опираясь на него второй этаж. В связи с этим следующие два вопроса. 1.Правильно-ли межэтажные балки перекрытия опереть и на пенобетонные стены по периметру здания и на деревянную конструкцию дома в местах поперечной деревянной несущей стены и других межкомнатных перегородок? Т.е. распределить таким образом вес пола второго этажа более равномерно и газобетонные стены и на дубовую часть? 2. Как утелить потолок второго этажа и межэтажное перекрытие? Чем? Чтобы решить следующие задачи. 1.Отсечь грызунов. 2.Экологичность.Или, если уж материал не слишком экологичен, то как отсечь вредные выделения по-максимуму? Благодарю Вас.На всякий случай — моя почта, если вдруг решите ответить лично — [email protected]

Способ пересчета нагрузок на квадратный м

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр.

Нагрузку на ту же плиту перекрытия можно рассчитать и по-другому. Берем все ту же ПК-60-15-8.

При площади поверхности в 9 кв.м на 1 кв.м поверхности плиты приходится: 2850 кг : 9 кв.м = 316 кг/кв.м Вычитаем собственный вес из максимально допустимой нагрузки: 800 кг/кв. м – 316 кг/кв.м = 484 кг/кв.м.

Теперь вычитаем отсюда вес напольного покрытия, стяжки или утепления, то есть всего того, что ляжет на пол. Пусть оно будет приблизительно равно 150 кг/кв.м: 484 кг/кв.м – 150 кг/кв.м = 334 кг/кв.м.

Небольшая разница в 1 кг получается за счет того, что здесь не проводилось деление, которое в первом случае приводит к периодической дроби. Из остающихся 334 кг/кв.м нужно вычесть 150 кг/кв. м, отпущенные на мебель и людей, а потом распланировать перегородки и двери из расчета 184 кг на 1 кв.м.

Расчет предельно допустимых нагрузок

Плиты перекрытия могут иметь разные размеры и разную толщину, что влияет на их устойчивость к нагрузкам.

Чтобы узнать, сколько может вынести плита перекрытия, нужно сначала изготовить подробный чертеж дома (или квартиры). Затем следует высчитать общий вес всего, что понесет перекрытие. Сюда входят перегородки из гипсобетона, песочные и керамзитовые утепления полов, цементные стяжки, вес напольных плит или паркетного покрытия. Затем общий вес нагрузки следует поделить на количество плит, которые понесут все это на себе.

Несущие стены и опоры для крыши должны располагаться исключительно по торцам. Надо отметить, что внутренние части армируются так, чтобы нагрузка передавалась на торцы.

Теперь приступаем к общему расчету нагрузки, которую может выдержать плита. Для этого нужно знать ее вес. Возьмем, к примеру, плиту ПК-60-15-8, столь любимую нашими строителями. Согласно ГОСТ 9561-91, вес ее равен 2850 кг.

Для начала высчитаем площадь несущей поверхности плиты: 6 м × 1,5 м = 9 кв.м. Теперь нужно узнать, сколько килограммов нагрузки эта поверхность может вынести. Для этого площадь умножаем на максимально допустимую нагрузку, приходящуюся на 1 кв.м поверхности: 9 кв.м × 800 кг/кв.м = 7200 кг. Вычитаем отсюда вес самой плиты: 7200 кг – 2850 кг = 4350 кг.

После этого подсчитываем, сколько килограммов “съест” утепление полов, стяжка и укладка напольного покрытия. Обычно стараются уложить такое количество утеплителя или цементной стяжки, чтобы оно вместе с напольным покрытием весило не больше 150 кг/кв.м.

Таким образом, при 9 кв.м поверхности плиты она понесет: 9 кв.м × 150 кг/кв.м = 1350 кг. Вычитаем это число из получившейся ранее цифры и получаем: 4350 кг – 1350 кг = 3000 кг , что в пересчете на 1 кв.м дает 333 кг/кв.м.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Размеры и вес плит

Для расчёта схемы раскладки плит застройщику необходимо знать заранее их геометрические параметры. Знание веса изделий поможет правильно рассчитать нагрузки на несущие опоры.

Таблица 2. Габаритные размеры и вес пустотных плит

№	Марка плиты	Длина в мм	Ширина в мм	Вес в кг/м²
1	ПК	1600-6600 с интервалом 300мм, 7200, 7500	1000, 1200, 1500, 1800	280-310
2	ПБ	1600-10800 Шаг длины – 300 мм Под заказ плиты производятся до максимальной длины 11700	1000, 1200, 1500	300-330
3	3,1ПБ; 1,6ПБ	1600-9000 Шаг длины – 300 мм	1000, 1200, 1500	220-240
4	ПНО	1600-6300 Шаг длины – 300 мм	1000, 1200, 1500	210-230

Примечания к таблице:

1) оптимальная ширина плит для перевозки – 1,2 м, — в кузове автомобиля стандартной ширины 2,6 м располагаются 2 плиты по ширине.

2) производители плит ПБ предлагают услуги по нарезке изделий по длине, определяемой заказчиком, рез может быть выполнен под любым углом.

В заключение: полезные советы специалистов

Если вы усвоили, как рассчитать толщину фундамента, то все равно важно не забывать о почве. Если почва имеет пучинистую структуру, то она способна опуститься и подняться до 5 см за год

Это чревато последствиями, поскольку фундамент будет играть, что может привести к образованию трещин в основании.

Что касается арматуры, то лучше всего связывать ее между собой проволокой. Как мы и говорили раньше, даже в полностью застывшем бетоне, связанная арматура может немного «играть», что делает ее подвижной. Это сохранит общую структуру основания, и не позволит появиться трещинам. Не экономьте на материале, особенно на бетоне и на количестве арматуры. Помните, что снижая диаметр арматуры на 1 порядок, вы теряете до 5-8% несущей способности основания.

Заливать бетон на землю без песка тоже нельзя. Не забывайте утрамбовать подушку. Постарайтесь залить бетон за один день, поскольку это позволит добиться большей прочности конструкции. Учитывайте, что минимальная толщина фундамента в виде монолитной плиты не может быть менее 15 см.
