Устройство отмостки вокруг дома: ширина, высота, уклон согласно снип

Из чего делают отмостку

Итак, с конструктивными особенностями отмостки предельно ясно. Теперь рассмотрим методы ее устройства, и начать стоит из материалов. Как уже было сказано, отмостка используется для того, чтобы защитить конструктивные элементы сооружения от влаги. Помимо этого, отмостка может использоваться в качестве пешеходной дорожки. В данном случае все будет зависеть от того, из какого материала она будет устроена. Для этого используется бетон, тротуарную плитка, асфальт и другие строительные материалы.

В последнее время особой популярностью пользуется мембрана ПВП. Несмотря на новизну данной технологии, материал очень хорошо зарекомендовал себя в обустройстве скрытой отмостки . При использовании данного варианта стоит учитывать, что здесь исключается обустройство пешеходной дорожки. Мембрана укладывается на определенной глубине, а газон подводится непосредственно к стенам здания.

Что касается тротуарной плитки, то она идеально впишется в ландшафт загородного дома. Такие же материалы, как бетон и асфальт имеют неэстетичный внешний вид, что может негативно сказаться на внешнем виде приусадебного участка. Но, помимо этого, они имеют и некоторые преимущества, основными из которых является экономичность и простота в устройстве.

Что стоит учесть при обустройстве отмостки?

При устройстве отмостки могут возникнуть некоторые проблемы. Любые ошибки могут снизить прочность отмостки и привести к ее скорому разрушению.

Среди распространенных ошибок можно выделить:

Жесткое соединение отмостки со стенами. На пучинистых грунтах риск разрушения и поднимания ленты очень высок. В период оттаивания почвы под ней могут образоваться пустоты, в которые в результате будет скапливаться вода. Это все снижает прочность и долговечность отмостки. Чтобы избежать этого, между лентой и стеной укладывается демпферная лента или полиуретановый герметик.
Отсутствие поперечных деформационных швов. В зимне-весенний период происходят подвижки грунта. И это приводит к трещинам в отмостке.

Деформационные швы в конструкции

Данный строительный элемент с помощью деформационных швов делят на части. В зимний период времени, когда температура опускается ниже нуля, начинают работать силы пучения и цельную конструкцию может порвать на части. Когда устроены деформационные швы, этого не должно случиться. Устанавливать их следует на расстоянии каждых 1.7-2 метров. Выполнять такие швы можно при помощи правила и уровня, можно применять также стекло, фанеру или доски. Деформационные швы обязательно стоит делать в углах этого строительного элемента.

Чтобы их выполнить, следует взять строительный уровень, один из концов положить на применяемую опалубку, второй подвести к поверхности фундамента и сделать отметку карандашом горизонт. А поскольку требуется выполнить незначительный уклон и выставить уровень данного шва, то стоит добавить 3 см вверх к отметке горизонт на фундаменте. Второй конец нужно уложить близко к верхнему углу опалубки.

Деформационные швы в отмостке следует делать на бетонной смеси. Выполнить заливу тонкой полоски бетона в пределах опалубки по краям, вставить по отметке на фундаменте маяк

Важно, чтобы маяк выходил из бетона на высоту 5 см. Благодаря использованию герметиков в деформационных швах можно продлить срок службы данного строительного элемента

Особенности и функции отмостки

Схема фундамента для дома.

Фундамент строения защищается от паводковых и дождевых вод отмосткой, препятствующей проседанию фундамента, а также играющей роль декоративной детали внешнего обустройства дома. Она служит своеобразной пешеходной дорожкой вокруг дома. Ее строительство начинайте сразу же после облицовочных работ на стенах или цоколе. Отнеситесь к этому правилу серьезно. Без надежной защиты в фундамент и прилегающую к дому почву свободно могут проникнуть подземные воды, а это может вызвать подмывание строения.

Особенно опасно оставлять без отмостки дом, построенный на пучинистых грунтах. Зимой, насыщенные водой, они замерзают и вспучиваются. Давление, которое грунты оказывают на строение, может привести к его разрушению. Этот пример лишний раз доказывает, что отмостку на пучинистых грунтах надо хорошо утеплять. Любая отмостка включает в себя две составляющих:

слой подстилающий;
покрытие.

Плотное и ровное основание подстилающего слоя, толщиной в 20 см, является основанием, на которое укладываются последующие покрытия. Для изготовления подстилающего слоя используется песок, гарцовка, мелкий щебень, глина, которая может выполнять главную функцию – обеспечение гидроизоляции. Важнейшей функцией отмостки является водонепроницаемость. Также она не должна размываться водой. Для ее строительства используется бетон, булыжник, асфальт, глина, тротуарная плитка.

функция отмостки – отвод воды от дома, она сооружается с небольшим уклоном от строения. Для бетона и асфальта – 2°, для булыжника и щебня – 5°. Ширина на 20 см должна превышать размер свесов карниза крыши, но не меньше 60 см, на грунтах, подверженных просадке, не менее 1 м.

Оптимальные размеры и толщина слоёв

Глубина траншеи, в которой будет формироваться «пирог» отмостки, зависит от типа грунта, региона и обилия ежегодных осадков. Минимальная толщина составляет 25 см, максимальная – половина уровня промерзания грунта, в среднем – 40 см. На большую глубину класть материалы не имеет смысла.

Если грунтовые воды проходят близко к поверхности, необходимо создать качественную систему водоотведения, грамотно организовать дренаж.

Без утепления

Формирование защитного слоя фундамента – это поэтапный процесс, который начинается одинаково, независимо от финишного покрытия:

Гидроизолирующий слой. Специалисты рекомендуют начинать его с глины, материал плотный, и имеет высокую прочность. Перед работой ее требуется смочить и выложить на дно траншеи под уклоном от стены здания.
Так как глина материал пучинистый (расширяется при замерзании, создаёт движение грунта, давление на основание здания), слой должен быть минимальным – 10-15 см, и плотно утрамбованным.
Песчаная подушка. Ее задача – перекрыть доступ холодного воздуха в нижние слои грунта, не пропустить влагу. Толщина слоя до 10 см, тщательно утрамбовывается, выкладывается мокрым, с соблюдением уклона. Некоторые строители пренебрегают глиняной прослойкой, в этом случае, уклон нужно формировать на этапе выравнивания песчаной подушки.
Щебень отлично задерживает воду с поверхности, не даёт растениям пробиваться к фундаменту и разрушать его. Для формирования этого слоя используют материал средней фракции, засыпают равномерно, с соблюдением уклона. Толщина прослойки из щебня 10-15 см.

Расчёт уклона – 2-3 см на 1 м ширины отмостки. Этот 2-3 %, их достаточно для сохранения функционала конструкции в средней полосе России. Больший уклон используется в регионах с обильными осадками, в южных регионах, на неровных участках. На севере страны рекомендуется сохранять разницу в высоте не более 5%, чтобы при наступлении гололедицы отмостка не стала опасной для людей.

Следующие этапы формирования «пирога» зависят от типа финишного покрытия:

Бетонная отмостка. На щебень стелят дополнительный слой рулонной гидроизоляции с нахлестом на стену цоколя (например, рубероид), после укладывают армированную сетку (10*10) и бетон. Толщина слоя 5-7 см, под уклоном, который проще сформировать благодаря подготовленным нижним слоям. Он составляет 5-7% в среднем на 1 м ширины.
Тротуарная плитка. Процесс схож с простым бетонным покрытием, только слой стяжки здесь до 5 см, с соблюдением уклона. На бетон укладывается песчано-цементная смесь слоем 2-3 см и поверх тротуарная плитка. Уклон сохраняется оптимальный – 5-7 %.
Мягкая отмостка. Самый простой вариант – щебень остается финишным покрытием. В данном случае, достаточно глубины траншеи 20 см. Слои несколько меняются: на дно траншеи (или на слой плотно утрамбованной глины) кладут рулонную гидроизоляцию, слой влажного песка 10 см под уклоном в сторону от здания 2-3%, поверх него геотекстиль и слой щебня 10-15 см. Песок создаст необходимый градус наклона отмостки.

С утеплителем

Для создания дополнительного теплоизолирующего слоя используют:

керамзит;
пеноизол;
пенопласт;
экструдированный пенополистирол;
пеноплекс.

Материал должен быть экологически чистый, безопасный для грунта и обладать низкой степенью сжатия, выдерживать большие нагрузки.

Использовать их можно только совместно с гидроизоляцией и дренажной системой. Утеплитель не должен промокать, из-за этого теряются его свойства и начинается процесс гниения, губительно влияющий на всю конструкцию в целом.

Начало «пирога» в данном случае будет изменено:

Слой утрамбованной глины без уклона, 10 см.
Мокрый песок, 10 см.
Рулонная гидроизоляция с нахлестом на стену цоколя.
Утеплитель. Толщина слоя зависит от купленного материала, в среднем это 5-10 см (если прослойка двойная).

Далее формируется уклон. Для жёсткой отмостки его делают с помощью строительного уровня и опалубки.

«Пирог» выглядит так:

Глина без уклона 10 см.
Гидроизоляция рулонная.
Утеплитель 5-10 см.
Ещё один слой гидроизоляции.
Песок влажный утрамбованный, уклон 2-3%, 10 см.
Геотекстиль.
Щебень до 10 см.

Отмостка всегда должна быть выше уровня грунта, чтобы выполнять своё предназначение. Так осадки не скапливаются на поверхности, а сливаются под уклоном в канализационные желоба.

Выбор размеров отмостки: ширина, толщина и уклон

Глухое пространство — это элемент здания, который снижает нагрузку на гидроизоляцию фундамента. Он отводит воду от здания и защищает его от затопления, вызванного дождем или талыми водами в особо опасные периоды весной и осенью. Как и для любого строительного элемента, существуют определенные требования, которые должны быть соблюдены. Особенно важна ширина стойки, но необходимо учитывать и другие геометрические размеры. Давайте рассмотрим, какой должна быть задняя панель в доме.

Элемент предназначен для отвода избыточной влаги от наружной обшивки дома. Это уменьшает количество воды в непосредственной близости от фундамента и предотвращает преждевременное разрушение гидроизоляции

Ремонт или укрепление фундамента — сложный проект, требующий большого терпения и финансовых вложений, поэтому важно уделить пристальное внимание тому, чтобы конструкция не разрушилась

Помимо своей основной функции, фланец вокруг дома может быть удобной дорожкой, позволяющей людям передвигаться по участку, а также может быть декоративным элементом дома. Все зависит от материалов, из которых он изготовлен:

бетон;
асфальт;
тротуарная плитка;
булыжник;
глина с защитным покрытием сверху.

Еще одним вариантом могут быть современные PVP-мембраны

Но здесь важно помнить, что в этом случае не будет дорожки вокруг дома, кроме того, элемент не несет декоративной функции. В этом случае мембрана укладывается на определенном расстоянии от поверхности земли, а дерн простирается до стен здания

Брусчатка, булыжник или глина могут идеально вписаться в дизайн сада или двора. С бетоном или асфальтом гораздо сложнее, так как их внешний вид оставляет желать лучшего. Бетон или асфальт, с другой стороны, недороги и просты в изготовлении.

Эти требования обеспечивают надежность гидроизоляции и надлежащий отвод воды от стены дома.

Нормы СНиП для уклона отмостки

Для обеспечения хорошего дренажа грунт вокруг дома следует укладывать с уклоном. SNiP четко регулирует эту форму. Она может варьироваться в зависимости от используемых материалов. Например:

бетонных или асфальтных покрытий показатель наклона должен составлять 3-5%%
булыжника, щебня, тротуарной плитки – 5%.

Таким образом, оптимальный уклон составляет ровно 5%. Уклон должен быть меньше рекомендованного, так как вода будет собираться на поверхности и повреждать материал глухой части дома внизу, а также негативно влиять на фундамент.

В то же время, чем больше уклон, тем быстрее вода может стекать с фундамента, но чем круче уклон, тем хуже эксплуатационные характеристики конструкции и короче срок службы дома.

Наклон 5% означает, что каждые 5 см имеется наклон. Чем шире здание, тем больше общий уклон вокруг дома. Согласно строительным нормам, достаточно уклона 2-3 см на 1 метр или даже больше, но он не должен превышать 10 см.

Склон организован поэтапно. Как правило, цементный раствор не заливают сразу на наклонных склонах. Сначала по периметру дома устанавливается единая опалубка, в которую заливается смесь. Только после затвердевания раствора можно определить требуемый уклон.

Более того, при правильном подходе такая конструкция может стать оригинальным элементом дизайна интерьера. Реализовать дизайн можно без посторонней помощи в жизни

Однако если вы самостоятельно занимаетесь оформлением глухой зоны, важно строго придерживаться методики и соблюдать все установленные требования

Некоторые нюансы ремонта

Для проведения ремонта предварительно нужно отметить границы поврежденных мест. При этом не стоит упускать даже самых мелких деталей. Все выбоины и трещины объединяются общей плоскостью.

Всю площадку, которая размечена, необходимо вырубить, а затем удалить всю лишнюю грязь. Все края вырубленного места необходимо обработать вязким битумом, а затем уложить свежий бетон. В этом случае получится ровная поверхность, но ее необходимо выровнять с помощью специального инструмента. Стоит следить за толщиной отмостки, которая должна быть равна первоначальной.

Схема отмостки дома с верхним щебеночным слоем.

В защитной площадке, которая сделана из бетона, могут возникать различного рода дефекты, которые были описаны выше. При ремонте мелких повреждений можно пользоваться герметизированными пастами, мастиками, цементными растворами и мелкозернистыми бетонами.

Перед работой все щели и швы очищаются, а затем обрабатываются мастикой или другими материалами, которые были перечислены выше. Если разрушение бетонного покрытия существенное, то одной мастикой при ремонте не обойтись.

Для того чтобы восстановить толщину разрушенного слоя, понадобится использование бетона. При этом предварительно очищается и загрунтовывается цементным раствором поверхность, которая ремонтируется. Любой только что уложенный бетон накрывается брезентом. Это необходимо сделать, чтобы бетон не высох в процессе затвердевания.

Таким образом, толщина отмостки из бетона зависит от многих факторов. Для выбора конкретного значения стоит предварительно проконсультироваться со специалистом в данной области строительных работ.

Сейчас, благо, это можно сделать. Можно пойти по более простому пути, который заключается в том, чтобы использовать метод укладки, описанный в данной статье. Он подходит практически для любых грунтов.

Самое главное, не сделать защитную площадку от поверхностных вод слишком тонкую или толстую. Это может также пагубно сказаться на фундаменте.

Этапы заливки

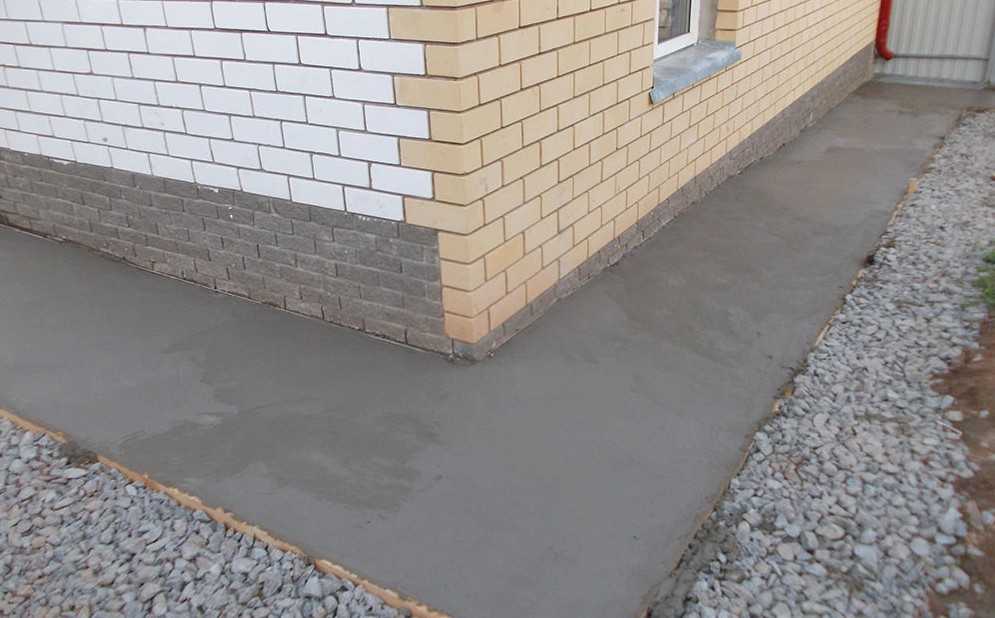

В стандартном варианте заливки используют бетон. Это самый простой и надежный способ создать водоотводящий канал, так как приготовить цементный раствор сможет каждый. С работой справится даже новичок, но для этого нужно знать последовательность работ:

Проведите разметку территории. Обозначьте ширину, на которую будет выступать отмостка, и натяните нитку между крайними точками.
Снимите почву. Глубина отмостки вокруг дома должна быть не менее 20-25 см.
Проведите утрамбовку.
Закрепите демпферную ленту у фундамента.
Соберите опалубку. Используйте доски толщиной не менее 2 см.
Уложите «подушку» из песка, щебня и утеплителя.

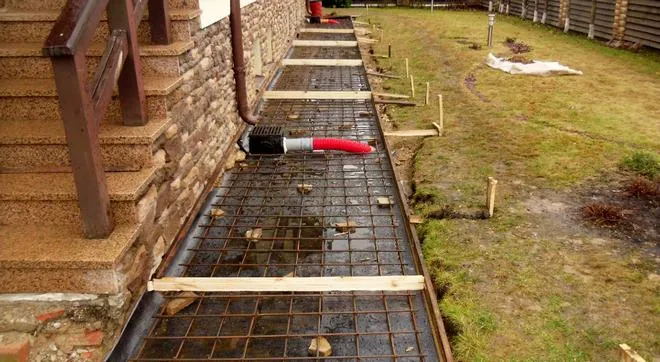

Проложите каркас из сварной сетки, расположив ее примерно на середине глубины.

После этого можно приниматься за приготовление раствора. Он не должен быть густым, но и не делайте его жидким. Лишняя влага будет мешать правильному затвердеванию отмостки, что повлияет на ее прочность и крепость.

При заливке рассчитайте объем раствора таким образом, чтобы его хватило на одну секцию. Секция разделяется деревянными рейками, поэтому не ошибетесь в подсчете количества бетона. В противном случае получите неоднородную структуру и после окончательного схватывания раствора, возможно, появится трещина в месте стыка замесов, произведенных в разное время.

Общее понятие отмостки и основные ее характеристики

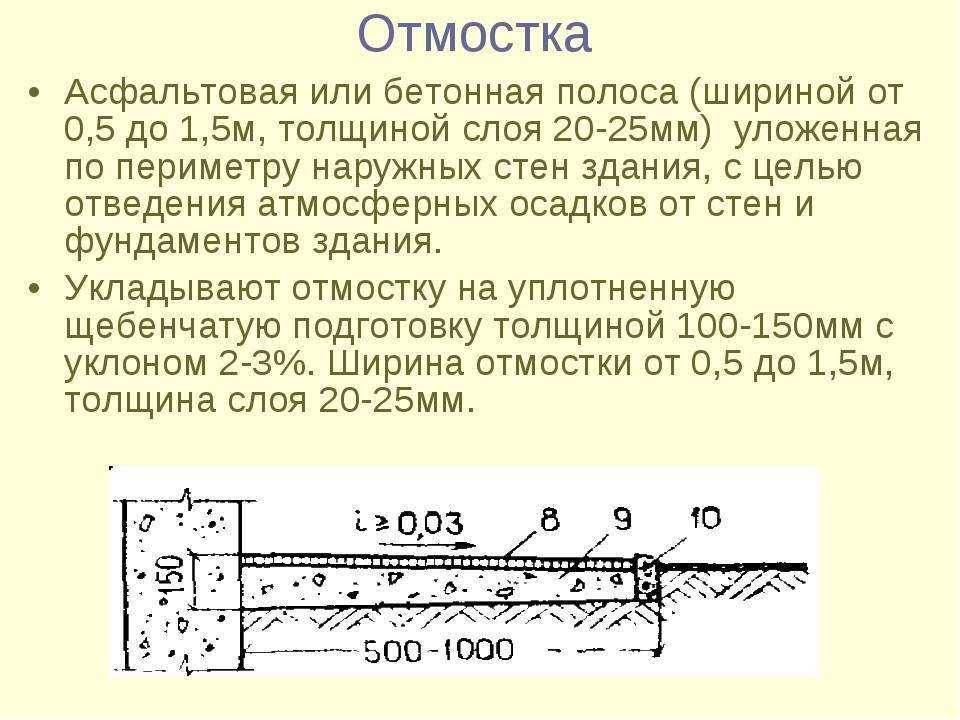

Отмостка – это защитная, водостойкая полоса, которая расположена горизонтально по периметру всего здания. Для более детального изучения ее внешнего вида можно посмотреть на сайте «отмостка фото». Идеальная ее ширина приблизительно 1-2 метра и вплотную примыкает к стенам фундамента или цоколя дома.

Отмостка защищает дом от подземных, грунтовых, ливневых и талых вод. Для ее укладки используются различные материалы: отмостка из щебня, из бетона и др. Иногда она может нести и декоративную функцию, а также является пешеходной дорожкой.

Конструкция отмостки состоит из двух слоев: подстилающий слой и покрытие. В качестве подстилающего слоя применяют песок, глину или щебень, а покрытие делают из водонепроницаемого материала (бетон, асфальт, тротуарные плиты и др.)

Как рассчитать ширину утепления

При возведении отмостки важно правильно рассчитать ширину утепления. Это один из главнейших показателей покрытия, который влияет на долговечность его эксплуатации

Если ширина подобрана неправильно, то работу придется переделывать заново с дополнительными финансовыми затратами.

Ширина утепления должна равняться максимальной глубине промерзания в конкретном месте, городе, области. На практике вертикальное промерзание почвы распространяется быстрее бокового, и запас по ширине утепления водонепроницаемого покрытия не помешает.

После покупки того или иного утеплителя для отмостки нужно внимательно ознакомиться с инструкцией, которая поставляется в комплекте с изделием. В данном руководстве производитель указывает способы расчета ширины утепления, а также прописывает основные характеристики и особенности выбранного материала. Однако эту информацию нужно прочитывать еще до покупки утеплителя, чтобы выбрать подходящую модель.

Закладка утеплителя для отмостки. Необходимая мера, без которой нельзя обойтись

Понятие и особенности

Отмостка — это важная конструктивная часть здания, которая проходит сплошным покрытием по периметру всего строения

Не стоит думать, что устройство отмостки вокруг дома несёт только эстетические функции. Это важная конструктивная часть здания, которая проходит сплошным покрытием по периметру всего строения. Ширина этого изделия нормируется СНиП с маркировкой 2.02.01-83.

Устройство отмостки согласно СП необходимо завершить до наступления холодов. Для выполнения этого покрытия вокруг здания можно использовать несколько видов материалов, используемых для дорожных одежд по ГОСТ:

бетон – это самый доступный и распространённый материал, который часто используется в индивидуальном строительстве;
тротуарная плитка;
асфальт.

Встречается ещё одна разновидность отмостки, называемая скрытая. В этом случае на первый взгляд, кажется, что зелёный газон или тротуарное покрытие примыкает вплотную к дому. Но под ним на небольшой глубине выполняется скрытая бетонная отмостка, которая не хуже поверхностных покрытий защищает основание дома.

Согласно СП основные функции, которые выполняет это изделие вокруг жилого или промышленного здания, следующие:

Эстетическая роль отмостки бесспорна, ведь благодаря аккуратной полосе покрытия вокруг дома всё строение смотрится аккуратным и законченным.
Главная роль этой конструктивной части – защитная. Именно поэтому так строго нормируются основные параметры в СП, ГОСТ и СНиП. Благодаря защитному покрытию талые и осадочные воды не могут подмывать грунт под домом и контактировать со строительными конструкциями, медленно разрушая их. Кроме этого, изделие защищает фундамент от разрушения корневой системой деревьев.
Устройство отмостки помогает сохранить тепло в подвальном помещении и доме. Всё дело в том, что грунт под отмосткой не будет глубоко промерзать, а следовательно, в подвале сохранится тепло, которое не даст полам на первом этаже быть холодными.
В СП оговаривается защитная функция отмостки от вспучивания породы. Если грунт вокруг здания будет промерзать не так глубоко, как раньше, то силы морозного пучения не станут воздействовать на подземные конструкции основания.

Другие геометрические размеры

Помимо ширины конструкции, важно обеспечить соответствие по другим параметрам. К ним относятся:. Устройство отмостки с тротуарной плиткой

Устройство отмостки с тротуарной плиткой

уклон;
толщина отмостки.

Толщина

При работе со штучными материалами для изготовления все достаточно просто

Толщина при этом включает в себя все слои конструкции, важно учесть:

подсыпку из песка средней или крупной фракции, толщина которой во многом зависит от типа основания, но в качестве среднего значения можно принять 300 мм;
подсыпку из щебня, толщина которой в среднем также принимается 300 мм;
толщина подсыпки, на которую укладывается штучный материал, составляет примерно 70-100 мм;
толщина материала отмостки.

Последняя величина зависит от выбранного типа покрытия. Например, при использовании булыжника сложно назвать точное значение, поскольку камни могут быть разной формы и величины. При использовании тротуарной плитки все проще — высота указывается производителем.

Для устройства пешеходной дорожки нет необходимости в использовании слишком толстых элементов. Нагрузка на покрытие невелика, поэтому будет достаточно плитки толщиной 25-30 мм. При возможности движения по дорожке автомобильного транспорта этот размер лучше увеличить до 40 мм. Использование большей толщины для собственного участка экономически не обосновано.

Высота конструкции

Высота для глиняной отмостки составляет примерно 150-200 мм

Также из глины нередко делают замок при использовании штучных материалов, толщину этого замка также важно учесть. При применении асфальта или бетона нужно ориентироваться на толщину 100 мм в самой тонкой части

Для обеспечения уклона толщина такой отмостки меняется

Это важное отличие, например, от тротуарной плитки, при использовании которой необходимая высота подъема обеспечена уклоном песчаной подсыпки. При использовании бетонной отмостки размер по внешнему краю принимается равным 100 мм (при небольшой нагрузке на конструкцию), а толщина у стен здания вычисляется в зависимости от принятого уклона. Для обеспечения уклона толщина такой отмостки меняется

Для обеспечения уклона толщина такой отмостки меняется

Угол наклона

Крайне важная характеристика. Именно от ее зависит нормальная работа элемента. Если уклон отмостки будет недостаточным, то вода задержится на поверхности отмостки и получит возможность просочиться сквозь нее, разрушая как отмостку, так и фундамент дома. Минимальное значение уклона принимается в зависимости от типа материалов.

Устройство и размеры различных отмосток

элемент из глины, бетона, асфальта — 3-5%;
булыжник, тротуарная плитка — 5%.

Как видно из сказанного, достаточно запомнить одно значение – 5%, чтобы не ошибиться в любом случае. Указанный выше уклон – минимальная величина, принимать большие допускается. Чем круче отмостка из бетона или штучных материалов, тем быстрее по ней сбежит вода и тем меньше вероятность, что она просочится к фундаменту.

Важно разобраться, что означает указанная выше величина. Например, уклон отмостки для бетонной конструкции 5% обозначает, что на каждый метр ширины приходится изменение в 5 см по высоте

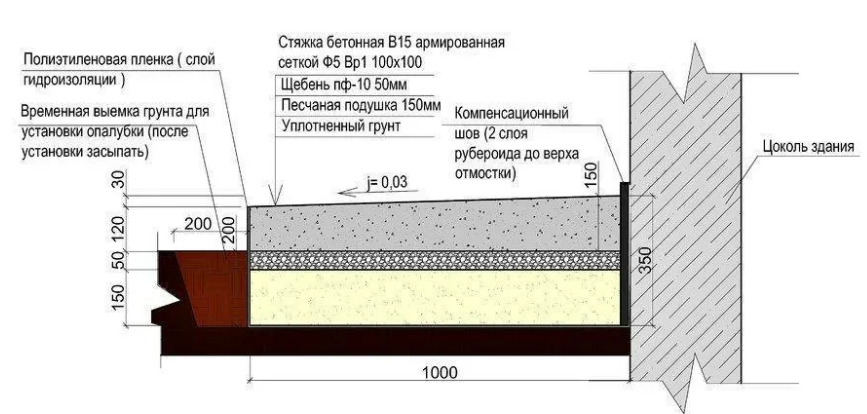

При этом нужно помнить о минимальной толщине слоя бетона, так, для бетонной конструкции можно привести следующие оптимальные значения:

ширина – 100 см;
уклон – 5%;
толщина по наружному краю – 100 мм;
толщина у стен дома (с учетом уклона) – 150 см.

Также важно обеспечить деформационный шов – расстояние от отмостки вокруг дома до его стен. Это нужно, чтобы конструкция не трескалась из-за различий в скорости усадки элементов с разной массой

При изготовлении гидроизоляционного барьера вокруг дома из бетона, глины или штучных материалов важно помнить о приведенных выше требованиях к геометрии, тогда отмостка прослужит долго и обеспечит надежную защиту несущих конструкций здания
