Все о устройстве плоской кровли частного дома + технология монтажа крыши из мягкой кровли

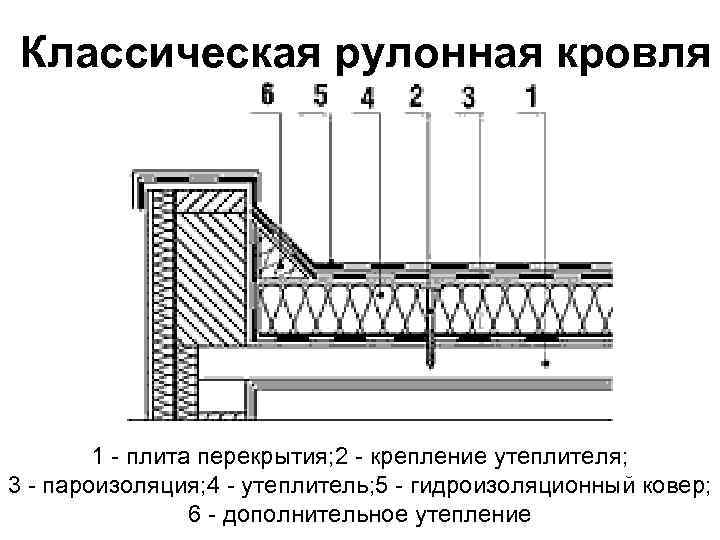

Устройство кровельного пирога

Все плоские крыши в жилых зданиях должны быть утепленными, конструкции состоят из нескольких слоев. Каждый из них выполняет свою функцию и является критически важным для кровли.

Основание

Может быть железобетонным или деревянным.

1. Железобетонное основание – обыкновенная промышленная плита перекрытия, отличается высокими значениями физической прочности, устойчивостью к повышенной влажности, длительностью эксплуатации.

2. Деревянное основание устанавливается на усиленные балки потолочного перекрытия. Чаще всего делается сплошным из прочных влагоустойчивых плит ОСП, толщина в зависимости от расчетных нагрузок может достигать двух сантиметров. Расстояние между потолочными балками и их размеры также рассчитываются с учетом максимально возможных нагрузок.

Профессиональные строители отдают предпочтения железобетонным плитам, но не на всех домах их можно использовать. Плиты монтируются лишь на кирпичные или бетонные фасадные стены, для деревянных или каркасных зданий такие элементы не применяются.

Пароизоляция

Цены на материал для пароизоляции

Материал для пароизоляции

Используется только в двух случаях: основание плоской крыши деревянное и в качестве утеплителей применяется минеральная вата.

Армированная пленка для пароизоляции кровли

Но такие варианты встречаются редко, чаще всего основание делается из бетонной плиты, а для утепления используется прочный экструдированный полистирол. Оба этих материала не только не боятся воздействия пара, но и не реагируют на прямой контакт с водой. Соответственно, при обустройстве крыш из таких материалов парозащита не требуется.

Утепление плоской кровли пенополистиролом не подразумевает использование пароизоляции

Утеплитель

Есть два типа утеплителей, которые могут использоваться при строительстве плоских крыш.

1. Минеральная вата или стекловата. На плоских крышах применяются лишь прессованные виды, рулонные по своим техническим параметрам не соответствуют существующим требованиям.

   Достоинства минеральной ваты – абсолютная устойчивость к открытому огню и экологичность. Больше преимуществ у нее нет, зато есть довольно длинный список недостатков: высокая стоимость, низкие показатели механической прочности, гигроскопичность, зависимость теплопроводности от показателей относительной влажности, продуваемость ветром. Как дополнительные недостатки можно назвать сложность укладки: работать нужно только в хорошую погоду и в защитной одежде.

2. Полимерные утеплители. К этой категории относится пенополистирол, пенопласт и прочите материалы, изготовленные на основе полимеров. Эти утеплители имеют два общих недостатка: выделяют в воздух вредные химические соединения и уступают минеральной вате по огнестойкости. Но такие недостатки в данном случае весьма условные по двум причинам. Первая – для утеплителя на крыше количество выделяемых химических соединений не имеет значения, они не попадают в жилые помещения. Вторая – современные достижения инновационных технологий позволили выпускать полимерные утеплители с высокими характеристиками устойчивости к открытому огню и допустимыми санитарными нормами выделениями химических соединений.

Утеплители могут устанавливаться двумя способами.

1. Изнутри помещений. Утеплители фиксируются на потолок, наружная плоскость плиты имеет только гидрозащитный слой. Такой метод имеет много преимуществ: можно использовать любые типы утеплителей, монтаж не зависит от погодных условий, полностью исключены риски намокания и механических повреждений. Недостаток один – уменьшается высота внутренних помещений. Установку изнутри нужно предусматривать еще на стадии проектирования дома, высота комнат должна увеличиваться на толщину утеплителя.

2. Снаружи помещений. Для этого варианта подходит только экструдированный пенополистирол. Минеральная вата или стекловата категорически не рекомендуются, они имеют большую зависимость теплопроводности от показателей влажности и недостаточную механическую прочность.

В настоящее время архитекторы в большинстве случаев отдают предпочтение второму варианту утепления плоской крыши, имейте это в виду. Но практики советуют устанавливать утеплители изнутри помещений. Решение каждый застройщик должен принимать самостоятельно.

Утеплитель поверх балок

Изоляция в данном случае укладывается поверх балок, и кровельный пирог выглядит следующим образом: балки, обрешетка (опционально), фанера (ОСП или ЦСП), пароизоляция, теплоизоляция, гидроизоляция. Если вы используете для теплоизоляции ЭППС, а в качестве финишного слоя планируете уложить кровельную мембрану из ПВХ, обязательна укладка разделительного слоя между ними. Эти материалы несовместимы. В качестве прокладки применяют геотекстиль или стеклохолст. Фиксация мембраны производится механически или с использованием балласта – щебня, грунта или плитки для эксплуатируемых кровель. Выбор материала производится с учетом несущей способности балок.

Если верхним слоем будет использоваться наплавляемая гидроизоляция или мембрана ЭПДМ, в качестве разделяющего слоя между тепло-и гидроизоляцией применяют фанеру, ОСП или ЦСП. Поскольку требования пожарной безопасности не позволяют использовать газовую горелку для создания наплавляемой гидроизоляции на деревянном основании, первый слой материала просто прибивают или приклеивают к основанию. А второй уже наплавляют по всем правилам.

Чем покрыть плоскую крышу

Материал для покрытия плоской крыши выбирается исходя из ее назначения.

Неиспользуемые поверхности чаще всего накрывают рубероидом с герметизацией стыков жидким битумом .

В последнее время появилось большой количество подобных материалов с улучшенными характеристиками, позволяющими надежнее защитить кровельный пирог.

Эксплуатируемые поверхности требуют более жесткого и прочного покрытия. При этом, задача герметичной отсечки утеплителя от внешних воздействий не снимается, поэтому чаще всего поверх мягкой кровли укладывается песчано-цементная подушка и рабочий слой — тротуарная плитка.

Устройство

Плоская кровля представляет собой многослойное покрытие из битумных, полимерных или битумно-полимерных кровельных материалов, уложенных один на другой в особом порядке. Крыша такого типа сооружается методом наплавления или заливки. Если представить себе вертикальный разрез покрытия, то можно увидеть, что устройство кровли состоит из следующих слоев:

1. Основание. Основанием для настила кровельного материала на плоской крыше являются бетонные перекрытия или деревянные балки. В многоквартирных, высотных домах большой площади используют бетонное основание, так как на него ложится значительная нагрузка. В частных жилых и хозяйственных постройках плоская кровля настилается по деревянным балкам, которые дешевле, меньше весят и не перегружают фундамент.
2. Термоизоляционный материал. Так как, согласно принципу конвекции, теплый воздух поднимается вверх, крыша в отапливаемых домах становится основным местом, через которое происходят теплопотери. Чтобы снизить затраты на поддержания в помещениях оптимальной температуры, производят термоизоляцию плоской кровли. Устройство изоляционного слоя выполняют с помощью стекловаты, пенополистирола, базальтового волокна или засыпных видов утеплителей.
3. Гидроизоляционный материал. Устройство каждой плоской кровли включает в себя 3-7 слоев гидроизоляции из кровельных материалов на основе битума, полимерных смол или синтетического каучука. Эти покрытия могут быть наплавляемыми, самоклеящимися или жидкими. Гидроизоляцию укладывают в несколько слоев, чтобы создать долговечное, надежное покрытие, не допускающее протечек. Срок эксплуатации 1 слоя кровельного рубероида составляет не 2-3 года, тогда как в составе многослойной конструкции он может прослужить более 15 лет.
4. Водосточная система. Плоская крыша оснащается внутренним водостоком, состоящим из труб и водоулавливающих воронок. Чтобы талая и дождевая вода попадали в эти элементы водосточной системы и переносились в ливневую канализацию, кровле придают небольшой уклон 2-3 градуса в нужную сторону. Если жидкость скапливается на поверхности кровельного покрытия, гидроизоляционные материалы разрушаются быстрее, а утеплитель отсыревает, теряя термоизоляционные качества.

Устройство плоской кровли зависит от способа монтажа, используемых материалов и того, как будет использоваться крыша. На деревянных перекрытиях можно монтировать неэксплуатируемую, эксплуатируемую или инверсионную кровлю. Каждый из этих видов имеет свои особенности и требует особого подхода к проектированию и возведению:

• Неэксплуатируемая крыша. Этим термином обозначают плоскую кровлю, которая не используется в качестве места обустройства мест хозяйственного рекреационного назначения или иных целей. Она строится в расчете на то, что подниматься на нее будет 1-2 человека, оснащенные страховкой, только на время обслуживания и ремонта конструкции. Такая крыша подойдет для гаража, сарая, небольшой пристройки.

Железобетонная крыша

Альтернативой деревянному основанию и засыпке керамзитом является железобетон. Как ни странно, этот материал достаточно привлекателен и для создания плоской крыши. В данном случае большая часть нагрузки приходится на двутавровые несущие балки.

Дом с железобетонной крышей

Каркас крыши своими руками в этом случае создавать не нужно. На самом деле он будет, но несколько не таким, как в случае с конструкциями из дерева. Железобетонная плита предполагает использование продольного и поперечного армирования, которые увеличивают устойчивость бетона к изгибу и повреждениям.

Если пролет крыши менее 5 метров, то используются балки высотой до 15 см. Не менее важна и марка бетона, поскольку их много и каждая предназначена для выполнения определенных операций. Если крыша не будет эксплуатироваться за исключением редких случаев удаления снега или ремонта, то можно выбрать марку бетона М250, которую можно заказать или приготовить на месте.

Когда создается плоская крыша своими руками из бетона, нужно заказать щебень, песок и цемент, а также обеспечить подачу чистой воды. Приготовление раствора можно осуществлять как угодно, но надежнее всего способ, предполагающий использование бетоносмесителя. Рецепт такого состава может различаться изменяться в зависимости от марки используемого цемента, поэтому мы его приводить не будем. Для цемента ПЦ 400 верно количественное соотношение Щ:П:Ц: 8:4:3. Воды же здесь добавляется две части.

Опалубка изготавливается из досок. Их выкладывают по нижним полкам двутавровых балок впритык друг к другу, после чего наступает черед рубероида. Следующая стадия работ – это установка арматуры, которая должна находиться и вдоль, и поперек балок. Здесь лучше всего использовать стальные прутья с диаметром не менее 10 мм. Для указанных параметров крыши шаг арматурной сетки должен выбираться около 20 см.

Правильный монтаж плоской кровли должен производиться с подкладыванием под нижние части арматурного каркаса небольших камешков, которые можно взять из того щебня, что пошел на приготовление бетона. Это позволит смеси полностью окружить стальные прутья, защитив их от возможной коррозии.

Сама заливка бетона может производиться различными способами, но в идеальной ситуации процедура должна выполняться непрерывно до тех пор, пока вся поверхность будущей крыши не будет закрыта смесью. Уложенный состав  необходимо уплотнить, для чего отлично подойдет вибратор. Использование вибротрамбовки нужно производить аккуратно, поскольку самодельная конструкция на данном этапе имеет не слишком большой запас прочности.

Работы с бетоном лучше выполнять в сухую и теплую погоду, поскольку холода такая смесь  не любит. Конечно, можно заказать и специальный бетон, который будет хорошо себя чувствовать в любых условиях, однако он и стоить будет дороже. Жара для бетона менее опасна, чем холод, но тоже требует выполнения определенных мероприятий, направленных на защиту состава. Сложность в данном случае заключается в том, что из бетона испаряется вода, а значит, начинает замедляться процесс гидратации цемента, что приведет к ослаблению материала. Чтобы избежать этого, поверхность заливки закрывается полиэтиленовой пленкой, а в случае сильной жары даже увлажняется, чтобы компенсировать потерю воды.

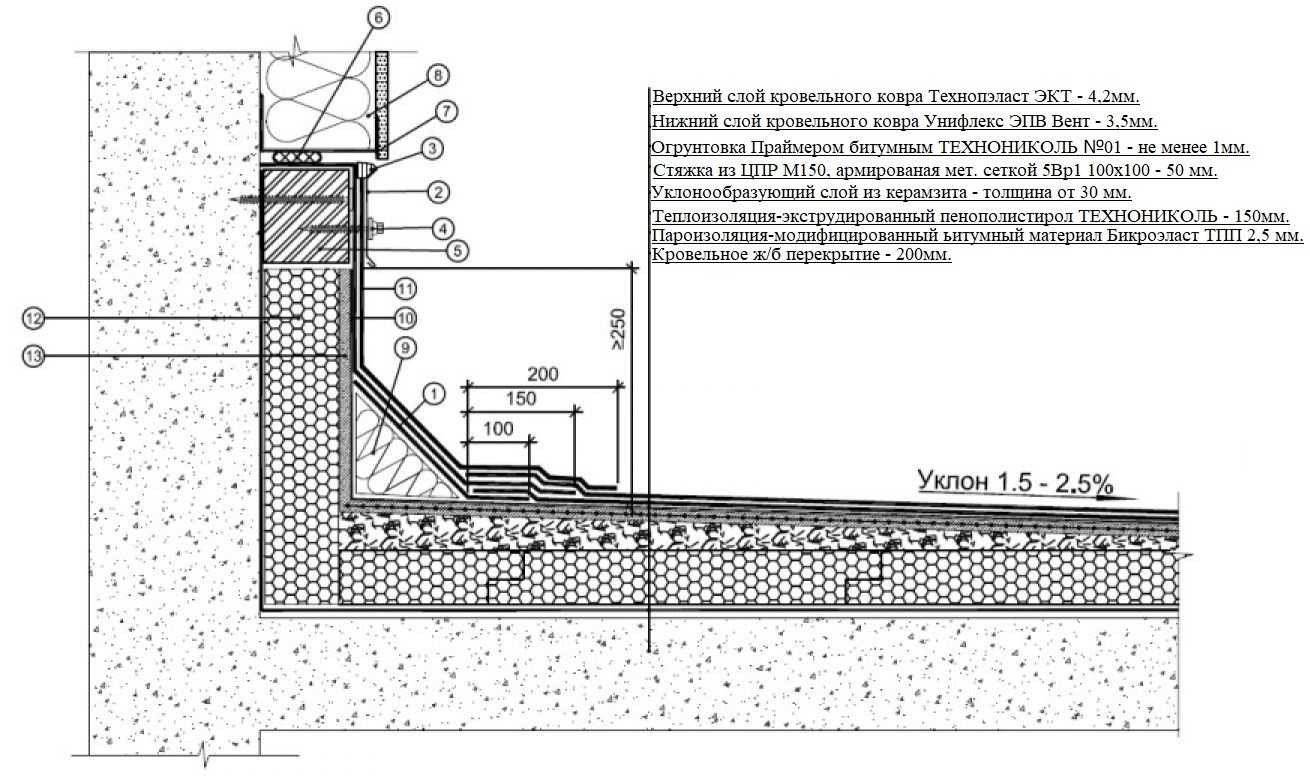

Кровельные узлы

Чтобы кровельный пирог был надежно защищен от внешних воздействий, особое внимание следует уделить местам его примыкания к строительным конструкциям – парапетам, стенам, трубам, внешним частям вентиляционных систем и т.д. Существуют различные узлы плоской кровли, в первую очередь, это узел:

• примыкания;
• свеса;
• прохода через кровлю.

Узлы устанавливаются на железобетонную основу в местах, где кровельный пирог срезом примыкает к вертикальной конструкции. Производители кровельных материалов нередко разрабатывают собственные системы, которые могут иметь те или иные конструктивные особенности.

Устройство

Плоская кровля представляет собой многослойное покрытие из битумных, полимерных или битумно-полимерных кровельных материалов, уложенных один на другой в особом порядке. Крыша такого типа сооружается методом наплавления или заливки. Если представить себе вертикальный разрез покрытия, то можно увидеть, что устройство кровли состоит из следующих слоев:

1. Основание. Основанием для настила кровельного материала на плоской крыше являются бетонные перекрытия или деревянные балки. В многоквартирных, высотных домах большой площади используют бетонное основание, так как на него ложится значительная нагрузка. В частных жилых и хозяйственных постройках плоская кровля настилается по деревянным балкам, которые дешевле, меньше весят и не перегружают фундамент.
2. Термоизоляционный материал. Так как, согласно принципу конвекции, теплый воздух поднимается вверх, крыша в отапливаемых домах становится основным местом, через которое происходят теплопотери. Чтобы снизить затраты на поддержания в помещениях оптимальной температуры, производят термоизоляцию плоской кровли. Устройство изоляционного слоя выполняют с помощью стекловаты, пенополистирола, базальтового волокна или засыпных видов утеплителей.
3. Гидроизоляционный материал. Устройство каждой плоской кровли включает в себя 3-7 слоев гидроизоляции из кровельных материалов на основе битума, полимерных смол или синтетического каучука. Эти покрытия могут быть наплавляемыми, самоклеящимися или жидкими. Гидроизоляцию укладывают в несколько слоев, чтобы создать долговечное, надежное покрытие, не допускающее протечек. Срок эксплуатации 1 слоя кровельного рубероида составляет не 2-3 года, тогда как в составе многослойной конструкции он может прослужить более 15 лет.
4. Водосточная система. Плоская крыша оснащается внутренним водостоком, состоящим из труб и водоулавливающих воронок. Чтобы талая и дождевая вода попадали в эти элементы водосточной системы и переносились в ливневую канализацию, кровле придают небольшой уклон 2-3 градуса в нужную сторону. Если жидкость скапливается на поверхности кровельного покрытия, гидроизоляционные материалы разрушаются быстрее, а утеплитель отсыревает, теряя термоизоляционные качества.

Устройство плоской кровли зависит от способа монтажа, используемых материалов и того, как будет использоваться крыша. На деревянных перекрытиях можно монтировать неэксплуатируемую, эксплуатируемую или инверсионную кровлю. Каждый из этих видов имеет свои особенности и требует особого подхода к проектированию и возведению:

• Неэксплуатируемая крыша. Этим термином обозначают плоскую кровлю, которая не используется в качестве места обустройства мест хозяйственного рекреационного назначения или иных целей. Она строится в расчете на то, что подниматься на нее будет 1-2 человека, оснащенные страховкой, только на время обслуживания и ремонта конструкции. Такая крыша подойдет для гаража, сарая, небольшой пристройки.

Плоские кровли с чердаком и без

Иногда над железобетонным или профильным перекрытием сооружается сразу не односкатная крыша, а чердачное помещение.

В данном случае конструкция кровельного пирога формируется как и для бесчердачного сооружения, но располагают слои в разных уровнях.

Стоит отметить, что именно упрощенная конфигурация плоских крыш стала причиной того, что их начали относить к категории бесчердачных.

Чердачная зона у таких крыш вполне может быть, но сооружается она не за счет стропильной системы.

Таким образом, плоские крыши бывают:

• бесчердачные;
• с чердаком.

Элементы бесчердачных крыш объединены с перекрытием, так как чердака нет, то такое сооружение можно считать менее затратным.

Преимущество бесчердачной кровли заключается в нечастой механической очистке ее поверхности от снега.

Снежный покров тает под воздействием тепла, исходящего через потолок из дома, и так как атмосферные осадки самопроизвольно сходят с крыши, то плоские кровли не нужно обустраивать парапетами, достаточно будет и перил.

Недостатком в данном случае считается невозможность выявить причину протечки, ведь проконтролировать качество кровельного пирога сложно.

Плоские крыши с функциональным пространством над перекрытием называют чердачными. Минимальная высота такого помещения может составлять 800 мм.

Видео:

https://youtube.com/watch?v=kG69W-G2WGE

По сравнению с бесчердачными плоскими крышами такие сооружения не только стоят дороже, но и эксплуатируются в три раза дольше.

В холодное время года на чердаке будет намного теплее, чем снаружи – получается, что наличие чердачного пространства позволяет компенсировать разницу температур в доме и на улице.

Кроме того, за счет чердака снижается риск образования конденсата, что положительно воздействует на срок эксплуатации элементов конструкции.

Важно то, что конструкция плоской кровли в любое время доступна для осмотра на предмет протекания. Дополнительным достоинством плоских крыш с чердаком является то, что утеплить их можно по завершению строительства. Дополнительным достоинством плоских крыш с чердаком является то, что утеплить их можно по завершению строительства

Дополнительным достоинством плоских крыш с чердаком является то, что утеплить их можно по завершению строительства.

Данный фактор очень важен, если сооружение возводится в сырое время года. Недостаток односкатных конструкций с чердаками сводится к необходимости регулярно убирать с их поверхности снег в зимнюю непогоду.

Видео:

Используемое покрытие

Фактически следует выделить несколько вариантов того, что можно положить из материалов на плоскую крышу.

Битум и полимерно-битумные составы. Это к вопросу о том, из чего будет выгоднее всего делать самостоятельно плоскую крышу. Финансово это наиболее доступный вариант. Сюда входит стандартный рубероид, а также еврорубероид. Это рулонные материалы для кровли. В их основе лежат синтетические ткани, с двух сторон покрытые битумом. Получается эластичный и устойчивый к низким температурам материал. Выступает как хорошая гидроизоляция. Для укладки своими руками потребуется лишь газовая горелка. Но покрытие недолговечное. Плюс рубероид не дышит, паропроницаемость нулевая. Придётся дополнительно делать вентиляцию кровли. Иначе через 1-2 года утеплитель сгниёт.

Жидкая резина. Одним из главных преимуществ считается бесшовность покрытия

А это важно в контексте плоской кровли, где активно скапливается вода. Если планируете использовать жидкую резину, то отдавайте предпочтение двухкомпонентным и максимально качественным вариантам

Наносить состав технологически сложнее. Если слой окажется неравномерным, спустя 8-10 лет могут начаться проблемы.
Кровельные мембраны. Это мембраны на основе ПВХ, ТПО и ЭПДМ. Их ценность в способности пропускать наружу пар. Самой популярной мембраной считается ПВХ. Но она отличается наибольшей горючестью. ЭПДМ более прочная и дешёвая, но при возникновении механических повреждений восстановить невозможно. Чего не скажешь про ПВХ, которое просто плавят горелкой или строительным феном. Также стыки на ЭПДМ мембране придётся отдельно проклеивать специальными лентами, что по надёжности уступает спайке полотен на основе ПВХ. При этом ПВХ боится контакта с битумом, ультрафиолетом, маслами и пенополистиролом. ТПО мембрана укладывается за счёт воздействия горячим воздухом. Материал устойчив к ультрафиолету, химическим веществам. Можно укладывать на кровлю из битума, либо на пенополистирольный утеплитель, не используя геотекстиль. Но в сравнении с ЭПДМ срок службы у ТПО мембраны меньше. В итоге получается, что оптимальным выбором для частного дома среди мембран будет именно ПВХ.

Разобравшись с вариантами покрытия, стоит внести ясность относительно кровельного пирога.

Проект двускатной крыши

У двускатной кровли два ската соединены между собой под определенным углом (не менее 10°) и опираются на дом. В верхней части оба ската крепятся к коньку, а боковые фронтоны переходят в стены.

Главным и важным элементом любого здания является кровля. От того насколько грамотно и правильно ее построили, зависит не только комфортное проживание в доме, но и прочность и долговечность самой кровли и всего здания в целом. Современные предложения рынка кровельных материалов толкают многих застройщиков на самостоятельное строительство.

В нашей статье мы расскажем о самых важных мероприятиях по возведению кровли, в том числе и осветим такой вопрос как: план кровли чертеж.

Итак, для того чтобы кровельное покрытие было выполнено с учетом всех нормативов и правил СНиП и выполняло свою функцию на все 100%, нужен план. Обязательным условием ограждения и монтажа кровли является выполнение всех нормативных требований СНиП.

Причем эти требования расписаны для каждого кровельного материла: профнастила, листового железа, меди, металлочерепицы, гибкой и керамической черепицы, всем типам .

Пирог плоской кровли: а что внутри?

Пирог плоской кровли на деревянном каркасе может иметь разную структуру. Существует множество вариантов конструкций, многие из них выложены в сети Интернет. И все они будут работать!

Вариант #1. Кровля с утеплителем поверх балок

Изоляционные слои плоской кровли можно уложить поверх балок. К примеру, проверенный работающий вариант (классическая кровля с утеплением):

• балки перекрытия;
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• пароизоляция;
• утеплитель – ЭППС, минеральная вата;
• гидроизоляционный материал – полимерная мембрана.

При использовании в структуре одновременно утеплителя ЭППС и ПВХ мембраны, между ними обязательно прокладывают разделительный слой (геотекстиль, стеклохолст). Дело в том, что эти два материала несовместимы и при их непосредственном контакте происходит разрушение ПВХ.

Полимерную мембрану закрепляют на утеплителе механическим методом или пригружают балластом. В качестве балласта применяют щебень или гравий (для всех типов кровель), брусчатку (для эксплуатируемых кровель), грунт (для зеленых эксплуатируемых кровель). Однако, при выборе балласта, следует трезво оценить надежность деревянного каркаса, его предельную нагрузку.

Если в качестве финишного покрытия предполагается использование наплавляемой гидроизоляции или мембраны ЭПДМ с клеевой фиксацией, в рассмотренную выше схему вносят изменение. Заключается оно в том, что между утеплителем и гидроизоляцией прокладывают листы фанеры, ОСП или ЦСП.

Получается такая схема:

• балки перекрытия;
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• пароизоляция;
• утеплитель – ЭППС, минеральная вата;
• листы фанеры, ОСП, ЦСП;
• гидроизоляционный материал.

Монтаж наплавляемой кровли традиционно требует применения газовой горелки, поэтому по существующим пожарным нормам он недопустим на деревянных конструкциях. Поэтому действуют следующим образом. Первый слой гидроизоляции приколачивают гвоздями или приклеивают к деревянной основе, а второй слой – наплавляют, как и положено. Удобно также воспользоваться еврорубероидом со специальной клеящей основой, для которого рекомендован холодный монтаж без разогрева горелкой.

Монтаж мембранной кровли по деревянному основанию показан в видео-сюжете:

Вариант #2. Кровля с межбалочным утеплением

Другой принцип сборки пирога плоской кровли связан с укладыванием утеплителя в межбалочное пространство. Такой вариант более удобен, чем первый, если в качестве гидроизоляции используются ЭПДМ мембраны с клеевой фиксацией или наплавляемая кровля.

Часто применяется такая схема кровельного пирога:

• балки перекрытия;
• пароизоляция (между балками);
• утеплитель (между балками);
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• гидроизоляция.

В принципе, похожая система применяется при формировании классических скатных кровель.

Вариант #3. Кровля с внутренним утеплением

В этом случае на несущую конструкцию (балки) нашивают листы фанеры, ОСП или ЦСП, а по ним укладывают гидроизоляцию. Остальные изоляционные слои кровельного пирога нашивают со стороны помещения.

На балках закрепляют черновой потолок (из досок или листовых материалов), к нему, перпендикулярно несущим балкам, привинчивают планки с шагом 40 см. Между планок размещают пенополистирольные плиты, приклеивая их на мастику или клей. К утепляющему слою подшивают пароизоляционную пленку. Закрывают изоляционный пирог чистовым потолком.

Схема конструкции (сверху вниз):

• гидроизоляция;
• сплошная обрешетка из листовых материалов;
• балки;
• черновой потолок;
• утеплитель;
• пароизоляционная пленка;
• чистовой потолок.

Примерная схема будет выглядеть так:

Вариант #4. Инверсионная кровля по балкам

А можно пойти против всех «традиционных» решений и соорудить инверсионную крышу на балках. За счет того, что гидроизоляция будет прикрыта утеплителем, то есть защищена от нагрузок, воздействия кислорода, УФ-лучей и осадков, срок ее службы значительно повышается.

При сооружении инверсионной кровли можно воспользоваться следующей схемой (снизу вверх):

• балки;
• сплошная обрешетка;
• гидроизоляция;
• разделительный слой (при использовании в качестве гидроизоляции мембраны ПВХ);
• утеплитель ЭППС;
• разделительный слой – геотекстиль;
• балласт, тротуарная плитка, деккинг и т.п.

Принцип инверсионной кровли часто применяют и для устройства зеленых крыш. Например, можно сделать так:

Процесс разуклонки

Разуклонка плоской кровли – устройство маленького угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заблаговременно определится, какой водосток вы станете монтировать, внутренний либо внешний и сделать чертеж. В случае если предусмотрен внутренний водосток, вода посредством разуклонки обязана стекаться в водоулавливающие воронки, каковые располагают по 1 на 25 кв.м либо чаще. В случае если делать внешний водосток, то влага обязана попадать в водосточный желоб. Разуклонку формируют следующими способами:

• Засыпным материалом. Керамзит либо перлит засыпают так, дабы организовать рекомендованный уклон плоской кровли и заливают цементным молоком.
• Термоизолирующим материалом. Плиты утеплителя укладывают так, дабы задать угол поверхности кровли, другими словами слои у основания будет меньше, чем у конька.
• Заливкой бетона. Заливают бетон в предварительно оборудованную опалубку, которая налажена с определенным углом.
• Пластиковыми панелями. Для уклона кровли применяют особые панели из пластика, различные по толщине. Это, пожалуй, самый дорогой метод разуклонки.

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать протечки и разрушение кровли.

Пирог плоской кровли: а что внутри?

Пирог плоской кровли на деревянном каркасе может иметь разную структуру. Существует множество вариантов конструкций, многие из них выложены в сети Интернет. И все они будут работать!

Вариант #1. Кровля с утеплителем поверх балок

Изоляционные слои плоской кровли можно уложить поверх балок. К примеру, проверенный работающий вариант (классическая кровля с утеплением):

• балки перекрытия;
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• пароизоляция;
• утеплитель – ЭППС, минеральная вата;
• гидроизоляционный материал – полимерная мембрана.

При использовании в структуре одновременно утеплителя ЭППС и ПВХ мембраны, между ними обязательно прокладывают разделительный слой (геотекстиль, стеклохолст). Дело в том, что эти два материала несовместимы и при их непосредственном контакте происходит разрушение ПВХ.

Полимерную мембрану закрепляют на утеплителе механическим методом или пригружают балластом. В качестве балласта применяют щебень или гравий (для всех типов кровель), брусчатку (для эксплуатируемых кровель), грунт (для зеленых эксплуатируемых кровель). Однако, при выборе балласта, следует трезво оценить надежность деревянного каркаса, его предельную нагрузку.

Если в качестве финишного покрытия предполагается использование наплавляемой гидроизоляции или мембраны ЭПДМ с клеевой фиксацией, в рассмотренную выше схему вносят изменение. Заключается оно в том, что между утеплителем и гидроизоляцией прокладывают листы фанеры, ОСП или ЦСП.

• балки перекрытия;
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• пароизоляция;
• утеплитель – ЭППС, минеральная вата;
• листы фанеры, ОСП, ЦСП;
• гидроизоляционный материал.

Монтаж наплавляемой кровли традиционно требует применения газовой горелки, поэтому по существующим пожарным нормам он недопустим на деревянных конструкциях. Поэтому действуют следующим образом. Первый слой гидроизоляции приколачивают гвоздями или приклеивают к деревянной основе, а второй слой – наплавляют, как и положено. Удобно также воспользоваться еврорубероидом со специальной клеящей основой, для которого рекомендован холодный монтаж без разогрева горелкой.

Монтаж мембранной кровли по деревянному основанию показан в видео-сюжете:

Вариант #2. Кровля с межбалочным утеплением

Другой принцип сборки пирога плоской кровли связан с укладыванием утеплителя в межбалочное пространство. Такой вариант более удобен, чем первый, если в качестве гидроизоляции используются ЭПДМ мембраны с клеевой фиксацией или наплавляемая кровля.

Часто применяется такая схема кровельного пирога:

• балки перекрытия;
• пароизоляция (между балками);
• утеплитель (между балками);
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• гидроизоляция.

В принципе, похожая система применяется при формировании классических скатных кровель.

Вариант #3. Кровля с внутренним утеплением

В этом случае на несущую конструкцию (балки) нашивают листы фанеры, ОСП или ЦСП, а по ним укладывают гидроизоляцию. Остальные изоляционные слои кровельного пирога нашивают со стороны помещения.

На балках закрепляют черновой потолок (из досок или листовых материалов), к нему, перпендикулярно несущим балкам, привинчивают планки с шагом 40 см. Между планок размещают пенополистирольные плиты, приклеивая их на мастику или клей. К утепляющему слою подшивают пароизоляционную пленку. Закрывают изоляционный пирог чистовым потолком.

Схема конструкции (сверху вниз):

• гидроизоляция;
• сплошная обрешетка из листовых материалов;
• балки;
• черновой потолок;
• утеплитель;
• пароизоляционная пленка;
• чистовой потолок.

Примерная схема будет выглядеть так:

Вариант #4. Инверсионная кровля по балкам

А можно пойти против всех «традиционных» решений и соорудить инверсионную крышу на балках. За счет того, что гидроизоляция будет прикрыта утеплителем, то есть защищена от нагрузок, воздействия кислорода, УФ-лучей и осадков, срок ее службы значительно повышается.

При сооружении инверсионной кровли можно воспользоваться следующей схемой (снизу вверх):

• балки;
• сплошная обрешетка;
• гидроизоляция;
• разделительный слой (при использовании в качестве гидроизоляции мембраны ПВХ);
• утеплитель ЭППС;
• разделительный слой – геотекстиль;
• балласт, тротуарная плитка, деккинг и т.п.

Принцип инверсионной кровли часто применяют и для устройства зеленых крыш. Например, можно сделать так:

Для каких построек подходит плоская кровля на балках?

Основная доля таких крыш приходится на частные дома и коттеджи, владельцы которых ценят футуристический стиль, удобство и практичность. Еще – на перекрытия веранд, террас, балконов, гаражей. Как правило, все эти постройки деревянные или каркасные, требующие легкой конструкции кровли. Но это не обязательное правило. Материал стен может быть любым – кирпич, газобетон, пенобетон и т.п. В этом случае часто деревянные балки врезаются в мауэрлат – деревянный брус, идущий по периметру стен и соединенный с ними с помощью анкерных болтов или шпилек.

Плоская кровля особенно привлекательна для застройщиков тем, что ее горизонтальную поверхность можно использовать в качестве полезной площади. Причем, это возможно даже для кровли, в основании которой лежат деревянные балки.

Конечно, использовать освободившиеся метры для автостоянки, бассейна или теннисного корта не стоит. Все-таки для подобных проектов требуется более монументальное основание. А вот открытую террасу, смотровую площадку, домашнюю оранжерею деревянные балки выдержат запросто. Главное, правильно произвести расчет и не экономить на толщине пиломатериалов.
