Несущая способность грунта: способы расчета под закладку фундамента, снип

Способы вычисления несущей способности по различным параметрам

Несущая способность сваи зависит от целого ряда параметров. Главные из них – материал опоры и виды грунта, с которыми она контактирует при заглублении. Опираясь на данные характеристики можно легко рассчитать необходимое количество элементов свайного фундамента и их геометрические параметры.

Свайные фундаменты

Среди получивших наибольшее распространение в частном домостроении можно выделить следующие свайные фундаменты:

На винтовых сваях;
На забивных опорах;
С помощью буронабивных свай.

Каждый вариант хорош в тех или иных случаях и может использоваться при строительстве зданий различной конструкции и этажности.

Расчет фундамента на винтовых сваях

Винтовые сваи представляют собой стальные трубчатые опоры, оснащенные в нижней части лопастями, облегчающими процесс внедрения в грунт. Для строительства домов используют элементы диаметром 133, 108 и 89 мм. Более тонкие сваи можно применять для монтажа легких конструкций типа беседок и террас.

Фундамент на винтовых сваях

Несущая способность сваи с лопастями зависит от следующих параметров опоры:

Диаметра трубы;
Длины трубы, погруженной в почву;
Диаметра лопастей, распределяющих конечную нагрузку на грунт.

Даже трубы самого большого диаметра не позволяют использовать их для строений из таких сравнительно тяжелых строительных материалов, как кирпич и бетонные стеновые блоки. Для соответствия нагрузке дома даже на таких мощных почвах, как глиняные шаг установки винтовых свай может составлять 0,3 метра, что невыгодно с точки зрения технологии и экономики строительства.

Особенности фундамента на забивных сваях

Максимально возможная несущая способность забивной сваи позволяет широко использовать подобный вид фундаментов даже при строительстве многоэтажных жилых домов. Это способствует их распространению при возведении конструкций высотой до 40-60 метров.

Применение специализированной строительной техники позволяет использовать опоры, длина боковой поверхности которой может составлять десятки метров. Забитая свая нижним концом опирается на высокопрочные скальные породы, передавая им нагрузку от конструкции дома. Прочность материала опоры достаточна для сохранения ее целостности под такой высокой нагрузкой.

В частном домостроении фундамент на забивных сваях распространен очень слабо. Связано это с высокой стоимостью аренды пневматического забивного оборудования и его операторов. Только в крайних случаях строительные инженеры склоняются в пользу такого вида фундамента для двухэтажных частных домов.

Буронабивные сваи – оптимальный вариант фундамента

Буронабивные сваи аналогичны забивным, но монтаж тела опор осуществляется непосредственно на месте строительства. Для этого в грунте бурится отверстие, в которое опускается полая цилиндрическая опалубка в виде труб. Внутрь устанавливается стальной усиливающий каркас и полость заполняется бетоном. Для увеличения несущей способности сваи возможно изготовление ее нижнего конца в виде полусферического или конического расширения.

Важный аспект – материал, из которого изготовлена опора и способ ее изготовления. Максимальная величина характерна для железобетонных заводских стоек. Несущая способность сваи по материалу в расчетах характеризуется коэффициентами, величина которых определяется по соответствующим таблицам.

Фундамент на буронабивных сваях

В процессе бурения первого или пробного шурфа на месте строительства необходимо как можно тщательнее изучить имеющиеся слои грунта, ибо каждый из видов почв обладает различной несущей способностью сваи. Конкретные цифры по каждому виду почв легко найти в соответствующем ГОСТе, который называется «Грунты. Классификация». Эти величины учитывают, когда определяется несущая способность сваи по грунту.

Буронабивная свая, как и забивная, благодаря плотной посадке в почву нагрузку от конструкции дома передает не только своим нижним концом, но и по всей боковой поверхности. Это отличает их от свайных опор и служит неоспоримым преимуществом. Для более тщательного изучения технологии расчета несущей способности сваи рассмотрим ее на конкретном примере.

Риски ошибок в исследовании несущей способности грунта

Появляется опасность сдвига почвы в результате неточного расчёта глубины заложения и габаритов фундамента. Здание весит тонны, на грунт оказывается сильное давление, поэтому к расчетам привлекают строительных инженеров и техников, чтобы в будущем исключить проблемы с деформацией.

Неправильное нахождение несущей способности почвы влечет неприятности в виде:

ошибочного подсчета диаметра сваи, площади подошвы ленточного монолита, бетонной плиты;
установки опоры в неплотные грунты, просадки строения;
неправильного выбора отметки заглубления, выталкивания фундамента вспучивающимися грунтами.

В расчете применяют много коэффициентов, которые нужно точно определить в таблице, иначе фундамент будет запроектирован с ошибками, которые легко править на бумаге, но трудно устранить после возведения стен и кровли. Шатается коробка дома, прогибаются полы в результате чрезмерных усадок после неправильно установленных свай. В здании идут трещины по углам, перекашиваются оконные и дверные коробки в проемах, если сдвинется ленточный фундамент.

Мы проводим исследование грунта

Если в решили воспользоваться услугами специалиста, то исследование грунта включает в себя несколько простых этапов:

на место будущей стройки прибывает бригада геологической службы и при помощи бурильной установки проделывают скважину глубиной 4-7 метров;
полученные образцы направляются в лабораторию для анализа по итогам которого клиент получает заключение с подробным описанием свойств и особенностей грунта;
на основе полученных данных можно делать выводы о типе будущего фундамента, а его площади , и количестве и видах сваи.

Интересный материал:

Фундамент на сваях
Усиление фундаментов

Несколько слов о насыпном грунте

Свойства естественного грунта и насыпного различаются. Во-первых, естественное основание спрессовалось за многие годы, достигнув максимальной на данное время несущей способности. В свою очередь насыпной грунт самоуплотняется на протяжении сопоставимо малого промежутка времени, он неоднородный, поэтому предсказать его поведение при строительстве фундамента очень сложно. В таблице ниже мы привели ориентировочные значения несущей способности и времени на самоуплотнение некоторых видов насыпных грунтов.

Виды насыпных грунтов	Ориентировочное время, необходимое для самоуплотнения грунта, лет	Примерная несущая способность при дополнительном уплотнении, кг/см2
Глинистые	2÷5	1,5÷2,5
Песчаные	0,5÷1	2÷3
Крупнообмолочные	0,2÷1	2,5÷3,5

Насыпной грунт используют в двух случаях:

когда необходимо изменить рельеф участка. Если вы купили загородный участок, который был частично засыпан насыпным грунтом, придется дополнительно проводить геологические исследования почвы. Ведь в данном случае непонятно, уплотнялось ли искусственно основание, либо самоуплотнялось с течением времени. Большую опасность представляет неоднородный состав грунта, поэтому он подлежит самому тщательному анализу;
когда грунт на площадке под застройку не соответствует требованиям по несущей способности. Например, планируется строить фундамент на торфе, который сложно назвать идеальным основанием для дома. Если слой торфа невелик, то его можно заменить другим материалом, например, песком или гравием

Мероприятия по улучшению характеристик насыпного грунта

Вы должны понимать, что характеристики любого грунта можно изменить искусственно. Как правило, все сводится к повышению его несущей способности и нивелированию пучинистых явлений:

дать время грунту для самоуплотнения. Вариант не самый быстрый, зато экономичный;
уплотнить насыпной грунт спецтехникой;
достаточно дорогие способы подразумевают упрочнение основания путем его цементации, силикатизации и других технологий обработки;
дренировать, утеплить основание для уменьшения глубины промерзания и понижения уровня грунтовых вод;
при необходимости устраивают песчаные, гравийные и прочие подушки – осуществляют замену грунта в ситуациях, когда необходимо строить фундамент на просадочных грунтах;
крайний вариант – использование свайного фундамента, подошва которого залегает ниже пласта насыпного грунта

Выбор фундамента при строительстве на насыпном грунте

Учитывая тот факт, что насыпные грунты относятся к группе сложных, при отсутствии опыта в расчете оснований лучше поручить строительство фундамента специалистам: они оценят грунт, смогут подобрать оптимальный вариант фундамента. По крайней мере, серьезные компании дадут гарантию на выполненные работы. Если же решили все делать своими руками, то варианты фундаментов могут быть следующие:

плитный фундамент, который позволяет использовать все пятно застройки, создать максимальную площадь подошвы и обезопасить дом от неравномерных деформаций. Плита – удовольствие дорогое, требует тщательного армирования фундамента, что закономерно повышает стоимость монолита;
устройство ленточного фундамента требует серьезного анализа грунта. Не поленитесь выкопать пару шурфов и оценить состояние пластов насыпной почвы. После проведения расчетов, можно задумываться над возведением либо мелкозаглубленной, либо заглубленной ниже ГПГ жесткой железобетонной ленты. Стоит отметить, что возведение ленты более трудоемкое, нежели заливка плиты;
не стоит пренебрегать использованием столбчатого (свайного) фундамента. Чаще всего такой вариант используют на насыпном грунте, который уже успел уплотниться и на определенной глубине приобрел достаточную несущую способность. Можно строить такие опоры и при условии, что известна толщина слоя насыпного материала, заглубляя сваи в толщу «родного» грунта

Получается, что практически любой тип фундамента можно строить на насыпном грунте. Единственно, нужно предусмотреть величину усадки и выбрать вариант, при котором местные деформации не приведут к нарушению целостности фундамента. Конечно, при условии, что насыпной материал был планово засыпан и уплотнен в вашем присутствии, все работы по устройству фундамента упрощаются и можно спрогнозировать будущие изменения, происходящие в толще почвы.

Как определить несущую способность грунта?

Схема развития деформаций и перемещений грунта.

Расчет оснований по несущей способности можно выполнить, определив тип грунта. Глину от песка визуально отличить так же легко, как и крупный песок от мелкого, высокую плотность от низкой. Даже если расчет оснований по несущей способности требуется проводить с учетом влажности, то определить влажность почвы не составит труда. На участке делаются скважины, по которым и определяется уровень глубины грунтовых вод. Если влаги не выделяется, то расчет оснований по несущей способности можно выполнять с учетом того, что почва сухая. Если вода скапливается в проделанных углублениях, то надо определить, в каком количестве

Это особенно важно для глинистых, песчаных грунтов. Если влажность высокая, то рекомендуется установка свай

Надо обращать внимание и на то, какая глубина заложения свай или ленточного фундамента планируется. Чтобы быстро и качественно выполнить такой расчет, надо пользоваться не только табличными данными, но и формулами. Расчет требует использования показателя R, которое показывает несущую способность для определения данных по фундаменту с шириной в 1 м, при глубине заложения в 2 м

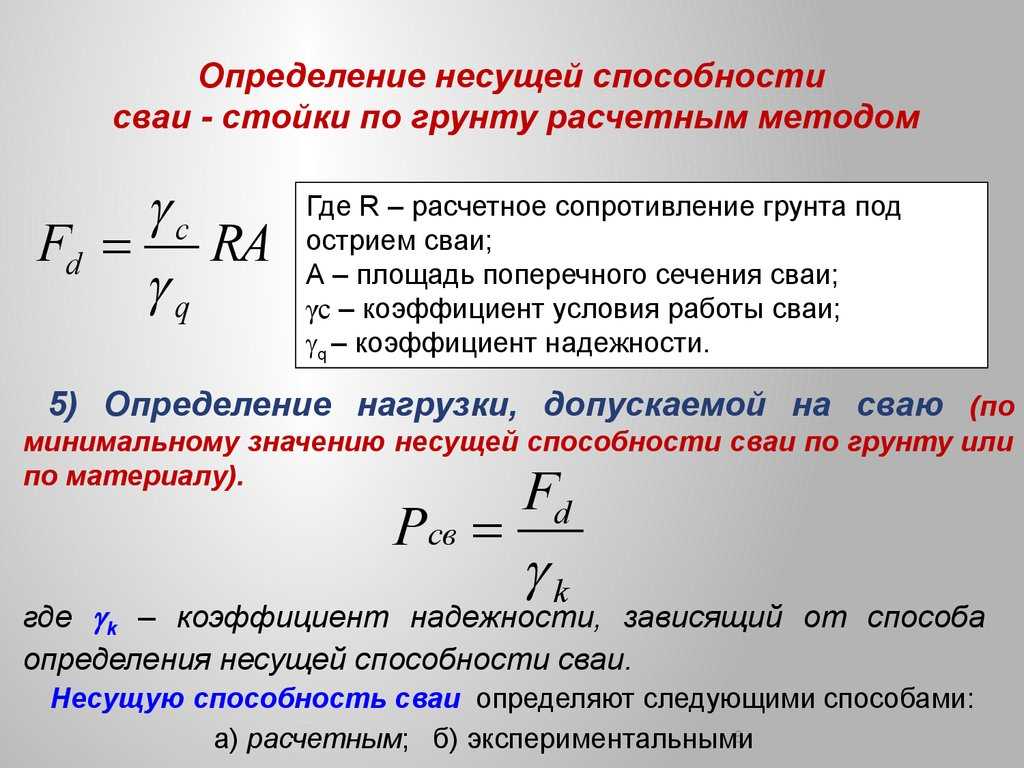

Расчет производится при помощи следующей формулы:

Расчет требует использования показателя R, которое показывает несущую способность для определения данных по фундаменту с шириной в 1 м, при глубине заложения в 2 м. Расчет производится при помощи следующей формулы:

R = R * [1 + k1*(b – 100)/100] * (d +200)/2*200, при условии определения, что глубина заложения будет составлять до 2 м;
R = R * [1 + k1 *(b – 100)/100] + k2*g*(d – 200), при условии определения, что для фундамента глубина заложения принимается больше 2 м.

Расчет выполняется с учетом таких данных:

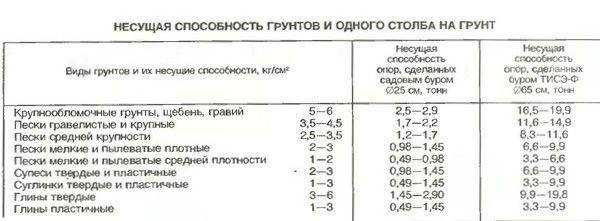

Таблица значений несущей способности свай.

k₁ – это коэффициент, расчет которого проводить не надо, данные берутся из специальной таблицы. Например, значение в 0,125 применяется для песчаных и крупнообломочных. Для пылеватых, глинистых, для суглинка, супеси расчет проводится с подстановкой коэффициента в 0,5;
k₂ – это коэффициент, который используется для определения несущей способности песчаных и крупнообломочных почв;
g – это коэффициент, который используется для определения удельного веса грунта, находящегося от подошвы основания и выше (используется для свай, лент, плит и прочего);
b – ширина основания (для свай используется значение круглого либо квадратного сечения, тут применяется формула b=√а;
d – глубина фундамента, тут значение зависит от того, какая группа фундаментов применяется, от условий строительства, будущих нагрузок и прочего. Методы расчета этого значения самые разнообразные, факторов, которые оказывают влияние на получение значения, много.

Методы подсчетов разные, лучше всего за помощью обращаться к специалистам. Если на участке уже стоят дома, которые были построены несколько лет назад и целостность их конструкции находится в отличном состоянии, то формулы используются в том виде, как они даны. Но если строений в округе нет, а состояние почвы вызывает сомнения, то лучше всего не полагаться на приближенные вычисления, а сразу заказать исследования. Это позволит обеспечить надежность и безопасность будущего дома.

Расчет фундамента несущей способности грунта

Прочность грунта под подошвой фундамента и его устойчивость имеют немаловажное значение. Когда грунт отвечает заявленным требованиям, то сдвиг здания, трещины, разрушения стен и прочие неприятности исключены. На несущую способность грунта влияют:

На несущую способность грунта влияют:

Нагрузки
Распределение центра тяжести площади относительно нагрузки
Ширина, высота, форма, вес фундамента
Тип и особенности грунта
Величина погружения фундамента
Степень однородности почвы
Прочие факторы: вибрация, наличие грунтовых вод, глубина промерзания, сейсмичность и т.д.

Расчет несущей способности основания фундамента

Данный вид расчета необходим, если на основание оказывают воздействие различные нагрузки. Влияние могут оказывать:

Возводимые рядом объекты
Вибрация, вызванная работой промышленных предприятий
И даже автомагистрали, расположенные в непосредственной близости.

Несущая способность должна рассчитываться, если дом возведен на уклоне или уклон появился после его возведения. Анализ ситуации необходим, если фундамент расположен на влагонасыщенных почвах, на него может воздействовать выталкивающая сила или нужно просто проверить устойчивость склонов. Расчет выполняется строго согласно СНиП. В учет берется:

Коэффициент условий работы
Предельное сопротивление основания дома всем видам нагрузки
Коэффициент надежности по назначению здания.

РНС свайного фундамента – важная задача на этапе проектирования

Преимущество свайного фундамента в том, что он имеет высокую прочность даже в слабых грунтах, ведь опоры погружаются на достаточно большую глубину до несущего грунта:

Он позволит гарантировать устойчивость здания
Имеет более доступную стоимость, нежели ленточный фундамент
При малой несущей способности грунта является единственным возможным решением.

Правильно выполненный расчет является гарантом надежности и долговечности дома. При этом вам не придется выкапывать глубокие траншеи, ведь можно использовать даже буронабивные или винтовые сваи.

РНС по несущей способности грунта

Чтобы определить наиболее выгодное сочетание, то расчетная нагрузка, передаваемая на сваю, должна быть меньше или равна расчетной нагрузке, которая на нее допускается. Для определения величины необходимо сначала определить расчетную несущую способность грунта и разделить ее на коэффициент надежности.

Расчет сложный и ответственный. Любая ошибка может иметь массу негативных последствий, поэтому доверить работу лучше надежным исполнителям.

РНС ленточного фундамента: быстро, качественно, надежно

Преимущество ленточного фундамента в его универсальности. Его можно изготовить из монолитного и сборного бетона, использовать в частном и промышленном строительстве. Но гарантировать надежность ленточного фундамента позволит только тщательно и правильно выполненный расчет. Для расчета нужно знать глубину заложения фундамента, ширину подошвы и ленты. Работа проводится в несколько этапов:

Нужно изучить характеристики грунта
Назначение глубины заложения
Собрать нагрузки

И только после этого определить несущую способность.

Расчет осадки и несущей способности основания фундамента «под ключ»

«RNS SPB Company» работает на рынке услуг уже более 10 лет, за это время мы решили проблемы сотен предприятий и тысяч частных застройщиков. В нашем штате работают опытные квалифицированные расчетчики, которые прошли обучение у разработчиков специализированных расчетных программ, поэтому готовы компетентно разобраться в самом сложном вопросе.

Мы беремся за самые сложные и нестандартные проекты, минимизируем участие клиента и даже самостоятельно собираем расчетные данные. Мы выполняем расчеты в нескольких программах и осуществляем поддержку проекта на всех этапах. Звоните и заказывайте! Только у нас вы получите индивидуальный подход, качественное исполнение, оперативные сроки работы и самые доступные цены.

Виды грунтов

Какие бывают грунты?

скалистые грунты идеальный вариант. Огромная несущая способность и отсутствие пучинистости
хрящеватые грунты (гравий, обломки камня) обладают большой несущей способностью, непучинисты. Можно использовать ленточный фундамент на глубину не менее 50 см.
песчаные грунты легко вымываются, хорошо пропускают воду, значительно уплотняются под нагрузкой, незначительно промерзают. Песчаные грунты являются хорошими основаниями для фундамента. В зависимости от размеров частиц песчинок подразделяются на подтипы:
- гравелистые пески (0,25-5,0 мм);
- крупные пески (0,25-2 мм);
- пески средней крупности (0,1-1 мм);
- пылеватые и мелкие пески (менее 0,1 мм), близки к глинистым грунтам

глинистые грунты способны сжиматься, размываться, вспучиваться при замерзании, при этом в зависимости от различного насыщения водой в разной степени. Из-за этого глинистые грунты не слишком хороши для фундамента. Поэтому фундамент на глинистых грунтах часто необходимо закладывать ниже глубины промерзания. Виды глинистых грунтов:

супеси
суглинки
глины

Виды глинистых грунтов
Грунт	Количество глинистых частиц	Способ определения
Супеси	3-10 %	Трудно скатывается или не скатывается в шнур
Суглинки	10-30%	Может скатываться в шнур диаметром более 1 мм
Глины	более 30%	При раскатывании дает прочный длинный шнур диаметром менее 1 мм

Лёсс. Особый вид грунта, состоящий из песка и минеральных солей, которые легко разрушаются при увлажнении либо повышенной нагрузке. Лёсс отличается тем, что в случае сильного намокания катастрофически просаживается.
Чернозем. Верхний плодородный слой почвы. Совершенно не подходит для строительства. Устройство фундамента на таком грунте не допускается, необходимо докопаться до других более глубоких слоев почвы.

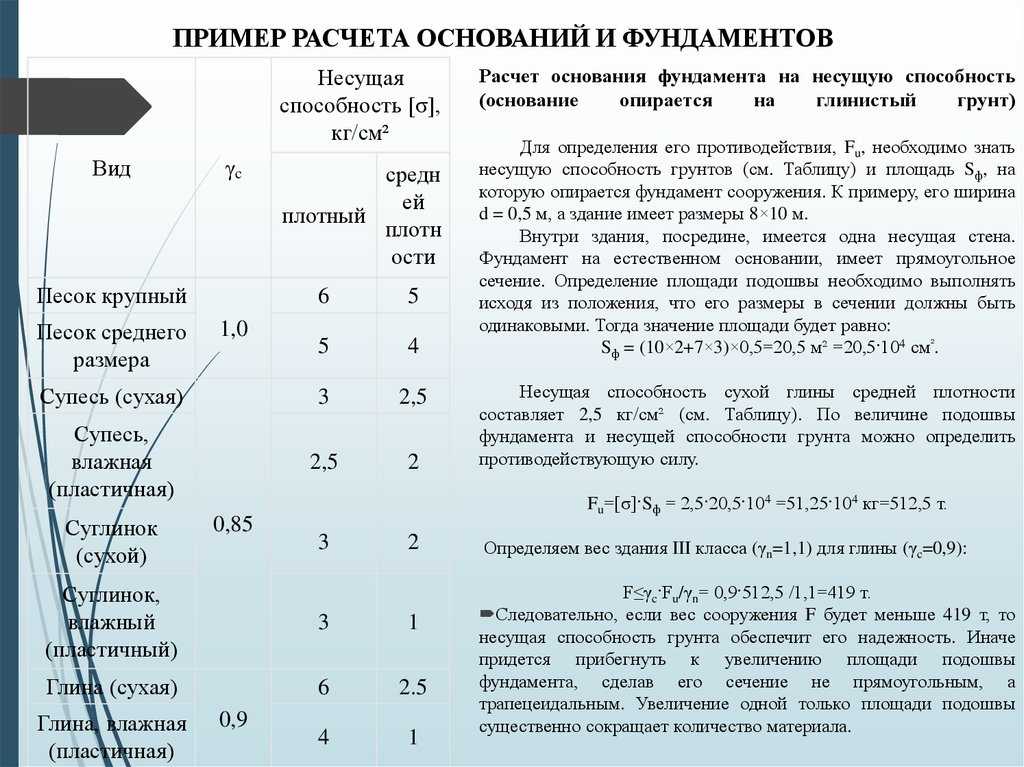

Таблица несущей способности различных грунтов

Прежде чем начинать строить дом, необходимо знать площадь опоры под него. Площадь опоры фундамента на грунт может быть различной. Практически это зависит от характеристик грунта. При уменьшении несущей способности почвы увеличивается площадь опоры фундамента. Способность различных видов грунта выдерживать нагрузку зависит от влажности, плотности и вида почвы на участке. Она оценивается в кг/см2.

Влажность грунта зависит от того, как расположены грунтовые воды.

Если влажность становится больше, то несущая способность почвы становится меньше. Определить влажность можно самостоятельно. Лопатой или буром выкапывается скважина или яма. Если через какой то период времени в ней появляется вода – грунт влажный, а если ее нет, то он сухой.

Ниже приводится таблица плотности и несущей способности разных грунтов.

Вид грунта	Плотный грунт	Грунт средней плотности
Песок крупный	6	5
Песок среднего размера	5	4
Супесь(сухая)	3	2.5
Супесь влажная (пластичная)	2.5	2
Мелкий песок (маловлажный)	4	3
Мелкий песок (влажный)	3	2
Глина (сухая)	6	2.5
Глина влажная (пластичная)	4	1
Суглинок (сухой)	3	2
Суглинок влажный (пластичный)	3	1

При разработке проекта дома для примерного расчета фундамента, как правило, несущую способность принимают 2 кг/см2.

Типы грунтов

Структура почв существенно зависит от геологической истории данной местности. По общепринятой теории, затвердевание Земли привело к образованию монолитного слоя литосферы, который впоследствии разрушался под действием атмосферы (ветра, дождя, солнца, колебаний температуры) – вплоть до образования из горного монолита мельчайших частиц.

Этапы такого разрушения целостных пород и отразились в разных свойствах конкретного участка земной поверхности.

Грунты подразделяют на:

Скальные – массив горных пород с высокой плотностью. Монолитен и несжимаем.
Крупнообломочные – смесь крупных камней и частиц, с включением мелких. Обладает высокой пористостью и малой сжимаемостью.
Песчаные – состоят из мелких твердых частиц, практически не связанных между собой. Отличаются высокой сыпучестью и плотностью в объеме.
Глинистые – состоят из самых мелких (мелкодисперсных) частиц (менее 0,1 мм в сечении), сильно связанных между собой за счет сил поверхностного натяжения присутствующей в их толще воды. Характеризуются высокой сжимаемостью и пластичностью.

Что влияет на несущую способность грунта

Несущие свойства грунта — это один из главных исходных параметров, который необходимо знать при проектировании фундаментов любого типа. Именно от них зависит, сможет ли конкретный участок почвы выдерживать передаваемую на него фундаментом нагрузку, исходящую от массы здания.

Рис. 1.1: Схема работы сваи в плотном слое почвы Исходя из несущей способности определяется требуемая площадь опирания железобетонной сваи на грунт — чем ниже данная характеристика, тем большего сечения нужно использовать ЖБ сваи.

На величину несущей способности почвы оказывают влияние три основных фактора:

Тип почвы;
Плотность грунта;
Уровень залегания грунтовых вод.

На практике наибольшая взаимосвязь наблюдается между несущими характеристиками и влажностью грунта, которая непосредственно связана с уровнем грунтовых вод. Конкретный грунт, в сухом состоянии и при пропитке влагой, может изменять свои несущие свойства в двукратных пределах.

Совет эксперта! Данная взаимосвязь не свойственна песчаным грунтам крупных и средних фракций, на них увлажнение не оказывает никакого влияния.

Любой грунт, кроме скальных пород, по своей структуре напоминает губку — он состоит из отдельных частиц и пор между ними, пространство которых заполнено влагой либо воздухом. При сильных внешних нагрузках происходит уменьшение объема грунта из-за его механического уплотнения, что приводит к усадкам почвы и, как следствие, деформации стоящих на ней фундаментов.

Рис. 1.2: Внешний вид разных видов грунта

Чем больше изначальная плотность почвы, тем лучшими несущими характеристиками она обладает. Плотные грунты не подвергаются усадкам, при правильном проектировании фундамента они способны выдерживать даже тяжелые многоэтажные здания.

Совет эксперта! Плотность любого грунта растет по мере увеличения глубины его залегания (из-за давления вышерасположенных слоев почвы), строить свайные фундаменты можно даже на территориях с проблемным грунтом с низкими несущими характеристиками, при условии, что подошва сваи будет опираться на глубинный слой почвы, обладающий достаточной плотностью.

Важно! Любые работы с фундаментом должны начинаться с испытания грунтов, подробнее: Испытания грунтов

Как определяется несущая способность грунтов?

Несущая способность грунтов — это одна из его основных характеристик, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта и измеряется в кг/см2 или т/м2.

Зачем нужна несущая способность грунтов?

По несущей способности грунта определяют, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента. Сама несущая способность грунта зависит от трех факторов: тип грунта, степень его уплотненности и насыщенность грунта влагой. Увеличение влажности грунта снижает его несущую способность в несколько раз. Только крупные пески и пески средней крупности не меняют своих свойств при увеличении влажности. Избыточная влажность грунта, скорее всего, связана с высоким уровнем грунтовых вод.

Чтобы узнать несущую способность грунта не обязательно обращаться за помощью к геологам, в случае самостоятельного строительства дома можно определить тип грунта на глаз. Для этого простым земляным буром можно пробурить в земле скважину глубиной 2 м или выкопать яму лопатой. При этом сразу будет понятно, какой грунт находится на этой глубине и насколько он увлажнен. Далее по типу и увлажненности грунта определить его несущую способность.

Основные виды грунтов

На территории нашей страны в основном преобладают песчаные и глинистые грунты, за исключением болотистой местности с просадочными торфяными грунтами , а также горных хребтов и возвышенностей со скальными грунтами.

Отличить песок от глины не составляет труда: в песке ясно видны отдельные песчинки, при растирании песчаного грунта меду ладонями они отчетливо чувствуются. Крупный песок имеет размер частиц от 0,25 до 5 мм, такие частицы хорошо видны невооруженным глазом, а песок средней плотности имеет размер песчинок до 2 мм. Супесь содержит 3-10% глинистых частиц, в сухом состоянии она крошится, если скатать из нее шарик, то он рассыпается при легком давлении на него. Суглинок содержит от 10% — 30% глинистых частиц, обладает большей пластичностью, чем супесь. Если из суглинка сделать шар и раздавить его, то он превращается в лепешку с трещинами по краям. Глина – наиболее пластичный грунт, содержит более 30% глинистых частиц ,если раздавить шар, сделанный из глины, то он превратится в лепешку, на краях которой не будет трещин.

Как определить вид грунта?

Исследуемый образец грунта укладываем в стеклянную банку на ¼ её высоты;
Доливаем в банку воды до уровня ¾ высоты;
Добавляем в воду 1 чайную ложку средства для мытья посуды; закрываем банку крышкой и встряхиваем содержимое в течение 10 минут. За это время образец грунта разделится на составляющие; банку ставим и через 1 минуту отмечаем на ней маркером уровень песка, который осел на дне;
Уровень ила отмечаем через 2 часа;
Ждем пока вода станет прозрачной и отмечаем уровень слоя глины.
Процесс осадки глины достаточно длительный и может занять от 2 до 7 дней;
Находим толщину слоя песка, ила и глины. Например: уровень песка через 1 минуту составил 6 см, уровень ила 7 см от дна банки, уровень глины 10 см от дна банки. Тогда: толщина слоя песка 6 см, толщина слоя ила 1 см (7-6=1), толщина слоя глины 3 см (10-7=3), а общая толщина осадка 10 см;
Вычисляем относительную величину каждого вида осадка (в процентах): толщину слоя песка/ила/глины делим на общую толщину осадка, затем умножаем на 100 процентов: 6/10*100% =60% — содержание песка в %;
1/10*100%=10% — содержание ила (пыли) в %;

3/10*100%=30% — содержание глины в %.

Расчетное сопротивление грунта на разной глубине

Величины расчетного сопротивления грунтов (R0), приведенные ниже , даны для глубины заложения фундамента 1,5…2 м.

Если глубина заложения фундамента меньше чем 1,5 м. то расчетное сопротивление грунта (Rh) определяется по формуле: Rh = 0,005R0(100 +h/3), где h — глубина заложения фундамента в см.

Пример 1 Глинистый грунт на глубине 0,5 м при R0=4 кг/см2 будет иметь расчетное сопротивление грунта Rh = 2,33 кг/см2. Если глубина заложения фундамента больше чем 2 м. то расчетное сопротивление грунта (Rh) определяется по формуле: Rh = R0 + kg(h — 200), где h — глубина заложения фундамента в см, g — вес столба грунта, расположенного выше глубины заложения фундамента (кг/см2); к — коэффициент грунта (для песка — 0,25; для супеси и суглинка — 0,20; для глины — 0,15).

Пример 2 Глинистый грунт на глубине 3 м при R0=4 кг/см2 будет иметь расчетное сопротивление Rh = 10,3 кг/см2. Удельный вес глины — 1,4 кг/см2, а вес столба глины высотой 300 см — 0,42 кг/см2.
