Топографические карты схемы местности и планы: классификация и особенности

Что такое план местности и условные знаки

Изображение рельефа на планах и картах

Понятие и классификация условных знаков

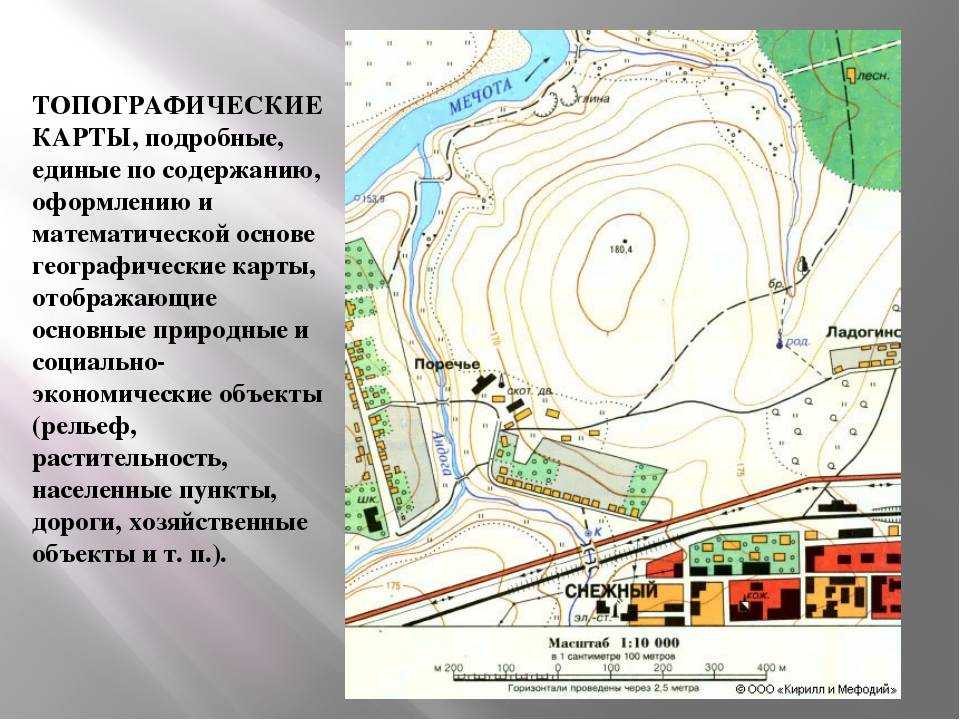

Топографическая карта – это структурированная система изображений, для которой большое значение имеют условные картографические знаки. Специалисты делят их на знаки общего применения, а также на знаки, используемые для определения объектов в профессиональной сфере.

Для удобства применения подобных знаков введена специальная система классификации:

• Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
• Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
• Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

9.7. ОСОБЕННОСТИ ИЗОБРАЖЕНИЯ РЕЛЬЕФА НА КАРТАХ МАСШТАБОВ 1:500 000 И 1:1 000 000

Рельеф на мелкомасштабных топографических картах, как и на картах более крупных масштабов, изображается горизонталями и условными знаками, но более обобщенно. На них отображается лишь общий характер рельефа – его структура, основные формы, степень вертикальной и горизонтальной его расчлененности.
Высота основного сечения при изображении равнинных районов на обеих картах установлена 50 м, а горных – 100 м. На карте масштаба 1:1 000 000 применяется, кроме того, высота сечения 200 м – для изображения районов, расположенных выше 1 000 м над уровнем моря.
Объекты рельефа, не выражающиеся горизонталями, показываются лишь те, которые необходимы для характеристики местности или являются важными ориентирами. Они обозначаются теми же условными знаками, что и на других картах, но меньшего размера.
Основная особенность заключается в изображении горного рельефа. Для большей наглядности его изображение горизонталями дополняется так называемой отмывкой и послойной раскраской по ступеням высот.

Рис. 9.9. Карта без отмывки (вверху) и с отмывкой (внизу)

Отмывка, т. е. оттенение склонов важнейших форм горного рельефа, делает изображение более выразительным и пластичным, позволяя зрительно ощущать его объемные формы. Оттенение делается серо-коричневой краской по принципу – чем значительнее, выше и круче склон, тем сильнее тон отмывки.
Благодаря отмывке хорошо выделяются основные горные хребты и массивы, их важнейшие отроги и вершины, перевалы, уступы нагорий, глубокие долины и каньоны. Отчетливо воспринимаются направление и сравнительная крутизна склонов, форма гребней (острая, округлая и т. п.) и отличие по высоте главнейших горных хребтов.Послойная раскраска по ступеням высот наглядно отображает высотную характеристику горного рельефа и усиливает пластичный эффект его изображения. Выполняется она оранжевой краской различного тона по принципу – чем выше, тем темнее. Изображение рельефа при этом как бы разбивается на отдельные высотные слои (ступени), по тону окраски которых легко различаются их абсолютные высоты и взаимные превышения. Тон окраски слоев усиливается через 400, 600 или 1000 м в зависимости от их абсолютных высот. Шкала ступеней высот, принятая на карте, указывается на каждом листе под южной стороной его рамки.

Вопросы и задания для самоконтроля

1. Дайте определение «рельеф» «горизонталь», «высота сечения», «заложение», «заложение ската»
2. Назовите основные формы детали и элементы рельефа, дайте им краткую характеристику.
3. Какие горизонтали называют основными?
4. В каких целях используют половинные и вспомогательные горизонтали и на каком расстоянии по вертикали они проведены на карте?
5. Для каких целей нанесены на карту бергштрихи?
6. Какие цвета используются для изображения рельефа на картах?
7. В чем сущность способа отмывки для изображения рельефа на картах?
8. В чем сущность гипсометрического способа для изображения рельефа на картах?
9. Как расположены цифровые обозначения при подписях значений горизонталей?
10. Какие объекты рельефа обозначены на картах специальными условными знаками?
11. С помощью горизонталей покажите на чертеже гору, хребет, седловину, котловину, лощину.
12. Какие особенности изображения рельефа горизонталями на равнинной и горной местности?
13. Назовите виды скатов. Как они изображены на картах?
14. Какие особенности изображения рельефа ни картах масштабов 1:1 000 000 и 1:500 000?

• Далее
• Главная
• Предыдущая

Какие бывают планы местности?

При помощи плана можно научиться простейшим умениям делать топографическую съёмку, двигаться по азимуту, ориентироваться на местности. Составить план местности (иначе говоря, произвести съёмку местности) — это значит изобразить эту территорию на чертеже в выбранном масштабе при помощи условных знаков. Для составления нам понадобится планшет с закреплённым на нём листом бумаги, компас, линейка, мерная лента, полевой циркуль или рулетка (не обязательно), карандаш, ластик.

План можно составить при помощи горизонтальной или топографической съёмки местности. В зависимости от этого планы подразделяют на:

• топографические — на них показано как взаимное расположение предметов (ситуация) так и формы рельефа (сплошными горизонталями). Составляются на основе вертикальной (нивелирование) или топографической съёмки, в масштабе от 1:5000 и крупнее;
• контурные (ситуационные) — здесь показывается только взаимное расположение объектов. Контурные планы строят на основе плановой, или горизонтальной (контурной) съёмки.

Для составления контурного плана применяют следующие способы горизонтальной съёмки местности:

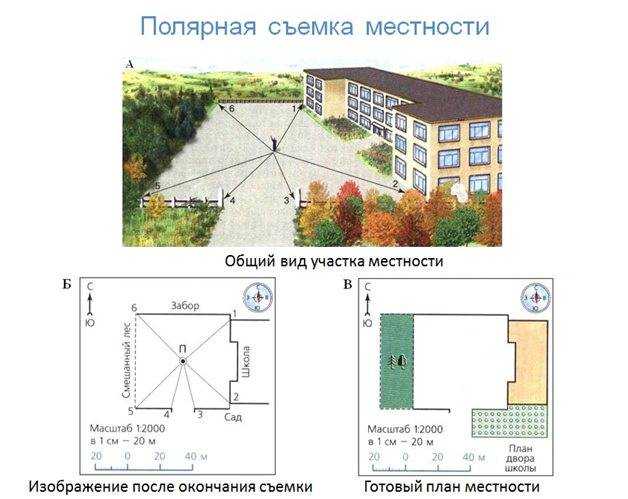

Полярная глазомерная съёмка местности

• полярная (полярных направлений, полярных координат);
• азимутальная;
• засечек (биполярных координат);
• перпендикуляров (прямоугольных координат, ординат);
• промеров (створов);
• обхода (маршрутная).

Все способы основаны на правилах геометрии и дают результаты для определения взаимного расположения точек на земной поверхности.

Маршрутная (контурная) съёмка

Проводится вдоль линии дороги, реки, кромки леса, по берегу озера и других более или менее прямоугольных участков. Путь делят на точки, между которыми измеряют расстояния, а из каждой точки производят определение азимутов и расчет расстояний до опорных объектов. При этом съёмка производится смешанным способом. Порядок:

1. в каждой точке ориентируют планшет на север;
2. путём полярной съёмки или способом перпендикуляров наносят основные объекты на план, затем проводят линию к следующей точке;
3. измеряют расстояние между точками и откладывают его в масштабе на план;
4. проводят съёмку из второй точки.

Географическая карта

Географическая карта – это обобщённое изображение всей поверхности Земли или довольно большого её участка. Обобщённое изображение карты отличается следующим:

1. Обозначаются только наиболее значимые объекты – крупные города, водоёмы, горы. Для их составления используются данные космических снимков.
2. Объекты изображаются особым способом – специальными значками, ареалами, изолиниями, с помощью послойной окраски. Населённые пункты показаны кружками или точками. Значки расшифровываются в легенде карты.
3. Цветом выделяются территории, покрытые водой, и рельеф местности. Насыщенность цвета передаёт глубину и высоту объекта.
4. Используется мелкий масштаб. Не содержит характеристик изображённых объектов.
5. Прорисована градусная сетка. Расположение сторон света определяется по направлению меридианов и параллелей.

Разница географических карт в том, что они отображают гораздо большие территории в мелком масштабе. Они содержат обобщённые сведения. При составлении карты используется математический принцип построения изображений – проекция, учитывается кривизна земной поверхности. Топлан – это всегда плоское изображение.

Основные различия топографического плана и географической карты заключаются в масштабе и полноте изображения.

Планы городов и специальные карты.

Тип карты

Морские карты.

Это специальныекарты морей и океанов. Важнейшими и наиболее распространенными являются навигационные морские карты, предназначенные для вождения судов. Содержание их: рельеф дна, изображенный изобатами и отметками, характеристика грунтов, очертание и характеристика берегов, рельеф и выдающиеся ориентиры на берегу, морские пути, опасности для плавания (отмели, рифы, скалы, буруны), навигационные знаки (маяки, створные знаки), сведения о магнитном склонении, элементы гидрологии (течения, приливы, границы льдов).

Морские карты включают частные карты (масштабов 1:25 000—1:100 000), путевые карты (масштабов 1:100 000—1:500 000), генеральные и обзорные (масштабов 1:500 000 и мельче). Содержание морских навигационных карт дополняют и поясняют лоции.

Картографические способы изображения

Способ качественного фона. Применяется для изображения на карте качественных особенностей определенных объектов или явлений, имеющих сплошное распространение на земной поверхности или занимающих большие площади. Суть его заключается в том, что на карте выделяют однородные по определенному признаку (признакам) участки (например, природные зоны) и закрашивают (или штрихуют) их в подобранные для них цвета (штриховки).

Способ ареалов. Ареал — область распространения на земной поверхности какого-либо явления (например, территория, на которой обитает определенное животное, или территория, на которой выращивается та или иная сельскохозяйственная культура, и т. п.).

Способ изолиний. Изолинии (от греч. isos — равный) — линии на географических картах, проходящие по точкам с одинаковым значением какого-либо количественного показателя (температуры, количества осадков, глубины, высоты и т. д.), характеризующего изображаемое явление. Например, изотермы — линии, соединяющие места с одинаковой температурой; изобаты — линии, соединяющие места с одинаковой глубиной; горизонтали — линии, соединяющие точки земной поверхности с одинаковой абсолютной высотой. Суть способа изолиний заключается в том, что на карте пункты с одинаковыми величинами определенного показателя соединяют тонкими линиями, т. е. наносят изолинии.

Линии движения. Линиями (стрелками) показывают направление движения каких-либо объектов — воздушных масс, ветров, океанических течений, рек и т. п.

Порядок действий

Как и любая задача в инженерной геодезии, построение разбивочных геодезических чертежей и разбивочных работ на территории подчиняется утвержденному регламенту и производится поэтапно.

• Построение разбивочной основы. Это подготовительный этап, сводящийся к установке на строительной площадке геодезических пунктов, привязанных к опорным геодезическим сетям.

• Проектирование и построение внешней разбивочной сети. Внешние сети определяют расположение осей зданий путем закрепления взаимосвязанных опорных пунктов. Уже на начальном этапе строительства – подготовки котлована под фундамент – внешняя сеть используется для получения данных.

• Внутренняя разбивочная сеть. Строится внутри контура здания на исходном горизонте.

• Детальные разбивочные работы. Производятся вдоль монтажных осей сооружения и далее повторяются в соответствие с проектной внутренней этажной схемой.

Топографическая съёмка 1:500

Определение

Начнем статью с определений:

• Топографический план — это документ, который составляют по результатам топографической съемки местности. Так называется чертеж элементов ситуации, рельефа, а также прочих объектов на местности с их техническими и метрическими характеристиками, который исполняется с применением утвержденных условных знаков.
• Топографический план — это вид крупномасштабного чертежа, изображающий на плоскости в условных знаках какой-либо участок земной поверхности. Он строится без учета кривизны уровневой поверхности. Здесь сохраняется постоянный масштаб по всем направлениям и в любой точке.

Главная особенность топографического плана — это его высотная составляющая. То есть, в любой точке изображения можно определить высоту прочерченного там объекта. Помимо этого, на топоплане можно измерить линейные параметры и координаты объектов (с учетом масштаба).

Все вышеобозначенные данные легко получить как на бумажной, так и на электронной версии плана. Такими образом, топографический план — это не только наглядное изображение определенной местности, но и отправная точка для моделирования и проектирования.

Как получить инженерно-топографический план участка — 5 основных этапов

В обязательном порядке топографические планы требуются для возведения жилищных сооружений и конструкций, предполагающих скопление большого количества людей.

Для частных нужд и одноэтажного строительства план вовсе не обязателен, но пригодится при оформлении земли в аренду или собственность.

Этап 1. Выбор компании

Любая компания, занимающаяся геодезическими изысканиями и зарегистрированная в системе СРО (саморегулируемые организации), выполнит для вас топографический план. При необходимости зарегистрирует его в нужных инстанциях (Геонадзор, Геофонд, местные отделы градостроительства и архитектуры).

Остановите свой выбор на организации, которая максимально просто и прозрачно осуществляет свою деятельность, дает гарантию на проделанную работу и консультирует вас в затруднительных вопросах.

Если на предварительной встрече вам простым и понятным языком обрисуют суть создания топографического плана и, в зависимости от ваших целей, помогут составить грамотное тех задание, то вам останется только сравнить цены на услуги в аналогичных компаниях.

Этап 2. Подготовка технического задания

Работы, которые будет проводить геодезическое предприятие, определяются заказчиком, исходя из собственных потребностей. Перечень изысканий и их результат содержатся в тех задании, подготовка которого лежит на плечах застройщика.

Но зачастую заказчики просто не знают, какие работы нужны для достижения нужного результата. Поэтому геодезисты оказывают консультативную помощь в определении спектра работ.

Техзадание на топографическую съемку — первичный основополагающий документ, с которого начинается формирование контрактных обязательств сторон. В случае возникновения разногласий все споры и разбирательства будут проходить со ссылками на этот утвержденный и подписанный обеими сторонами документ.

Этап 3. Заключение договора

Договорные обязательства сторон опираются на техническое задание. Этот документ определяет регламент проводимых работ.

Разумно и экономично наряду с топографической съемкой проводить геологические изыскания. Компании, предоставляющие услуги по различным измерениям участков земли, универсальны и предлагают все необходимые измерения для разработки чертежей местности.

Заключая договор, изучите отзывы клиентов о компании

Обратите внимание на сроки проведения работ и ценовую политику предприятия

Выполните рекомендации геодезистов:

• обеспечьте доступ к объекту исследования;
• предоставьте информацию о подъездных путях;
• подготовьте имеющиеся документы об участке (пусть даже и устаревшие).

Этап 4. Проведение работ

Первоначально геодезисты изучают схемы местности, сопоставляют их с техническим заданием и определяют стратегию. Это необходимая подготовительная часть разработки плана. В дальнейшем это облегчит работу специалистов на полевом этапе работ.

Затем следует выезд на участок — объект измерений. Собираются и фиксируются данные, благодаря которым и будет выполнен топографический план.

Давайте посмотрим на таблицу проведения работ на участке площадью 1 га:

№	Работы	Продолжительность, ч.	Стоимость, руб.
1	Тахеометрическая съемка	3-4	12 000
2	Фотосъемка	1-2	8 000
3	Топосъемка	6-8	10 000
4	Контурная съемка	4-5	6 000
5	Дендроплан	12-18	15 000

Стоит отметить, что это только полевой этап работ. Создание самих планов происходит в лабораторных условиях, т. к. требует специальной техники и инструментов для обработки результатов.

Этап 5. Создание и согласование топографического плана

В камеральных условиях ведется обработка полученных данных и создание планов: электронного или традиционного двухмерного.

Электронная версия создается в специализированной программе и выдается вам на носителе информации. В особых случаях проектируются объемные 3D модели.

Создание топографического плана на бумажном носителе — процесс, требующий скрупулезности и навыков чертежника. Сложность таких схем зависит от масштаба и требуемой информативности плана. На этом этапе лучше не беспокоить «топографистов» и дождаться окончания чертежных работ.

Но топоплан мало начертить. Чтобы он возымел силу юридического документа, его необходимо согласовать в различных муниципалитетах.

И здесь снова полагайтесь на своих геодезических партнеров. У них куда больше опыта в обращении с чиновниками градостроительных инстанций. Геодезисты согласуют свою работу и дадут на неё гарантию. В итоге вы получите утвержденный план земельного участка в кратчайшие сроки.

Что нужно учесть при заказе топоплана

• Инженерный план будет актуален на протяжении трех лет с того момента, как он был изготовлен. В этот промежуток времени он может быть употреблен в проектировании или строительстве. После истечения срока надо будет делать свежую топографическую съемку.
• Экономия на начальных работах не всегда является целесообразной. На его базе производится подготовка других строительных документов, и переделка может повлечь за собой существенные расходы. Стоимость подготовки топографического плана варьируется в зависимости от детальности и масштаба.
• Готовый топоплан точно должен быть согласован. Даже наличие мельчайшей оплошности может повлечь отказ в согласовании. К тому же данный этап может растянуться на непредсказуемо длинный срок. Поэтому лучше доверить составление топографического плана экспертам, которые сами согласуют документ.
• Точность топоплана может зависеть от качества применяемого геодезистами оборудования, регулярности его проверок, отметок службы метрологии. При аренде оборудования, что с целью экономии практикуют мизерные организации, сложно гарантировать точность измерений. Наша компания использует собственное оборудование, а потому обратившись к нам, вам не придется переживать по поводу результатов.
• Итоговый результат почти во всем зависит и от точности составления, поскольку на данный аспект ориентируются геодезисты. Приходите к нам на консультацию! Наш профессионал поможет вам составить техническое задание на топографическую съемку. Это дозволяет исключить некорректные формулировки и цели, что в свою очередь даст возможность избежать излишних расходов в дальнейшем.
• Лучше всего, если план и остальные документы будут оформлены в одной организации, поскольку другая компания не рискнет принимать на себя ответственность за то, что остальные документы были подготовлены некорректно.

Типы и формы рельефа местности

Что такое план местности и условные знаки

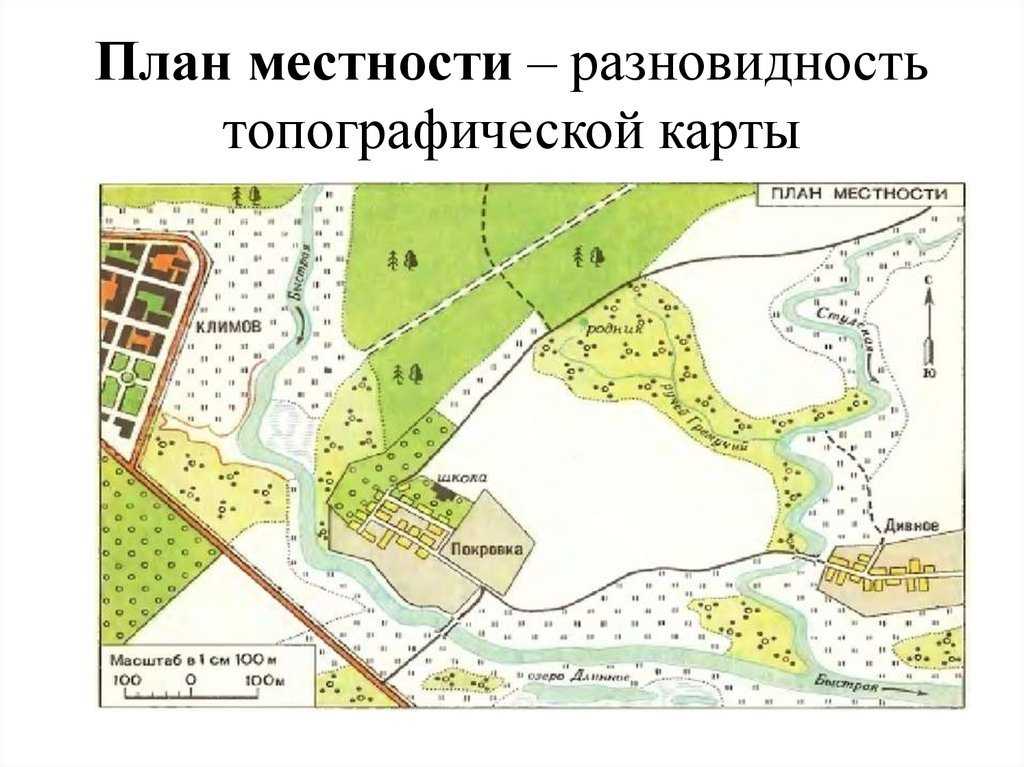

Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».

Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.

Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.

Условные знаки

Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.

Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже

Обратите внимание на стороны горизонта и условные обозначения

По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.

Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.

1. Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.

1. Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.

1. Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.

Типы и формы рельефа местности

Что такое план местности и условные знаки

9.1. ОБЩИЕ ТРЕБОВАНИЯ

Из всех элементов местности рельеф играет самую важную роль, потому что он влияет на состояние и положение всех остальных элементов: гидрографию, распределение населенных пунктов, дорог, растительности и т. д. Между всеми этими элементами существует определенная взаимосвязь, на которую оказывает влияние рельеф. Отсюда становится понятным стремление не только выявление на карте форм рельефа и различных его особенностей, но и получение количественных его характеристик (абсолютных и относительных высот, степени расчленения, крутизны склонов и др.). Следовательно, изображение рельефа на карте должно быть наглядным, измеримым, желательно пластичным. Отобразить рельеф земной поверхности на географических картах задача не простая, поскольку надо передать на плоскости объемные формы в двух измерениях, которые на местности имеют три измерения – длину, ширину и высоту. К изображению рельефа на гипсометрических картах предъявляются определенные требования: метричностъ (измеримость) изображения, обеспечивающая возможность получения по карте абсолютных высот и превышений, характеристик углов наклона, расчленения и др.; пластичность изображения, т.е. наглядная передача неровностей рельефа, формирующая у читателя зрительный образ местности; морфологическое соответствие изображения, что проявляется в стремлении подчеркнуть типологические особенности форм рельефа, его структурность. Стремление по возможности учесть эти достаточно противоречивые требования проходит через всю историю развития способов картографирования рельефа. На разных этапах на первый план выходили задачи создания пластического объемного или метрически точного изображения, либо подчеркивания морфоструктуры рельефа, либо совмещения этих требований на одной карте. Для отображения рельефа на географических картах применяют различные способы изображения, однако каждый из них порознь не в состоянии удовлетворить всем требованиям, предъявляемых к изображению рельефа. В картографии известны следующие способы изображения рельефа: перспективный, горизонталей, высотных отметок, точечный, гипсометрический, пластический (штрихов крутизны, теневых штрихов и отмывки), стереоскопические способы (стереопары, анаглифический способ), рельефные макеты, рельефные карты, блок-диаграммы рельефа, цифровые модели рельефа. Применение того или иного способа изображения рельефа зависит главным образом от типа карты, назначения и масштаба.

Необходимое оборудование

Составлению топографического плана земельного участка предшествует топографическая съемка. Для нее нужно следующее оборудование:

• Оптические нивелиры. Позволяют точно измерить плоскость участка.
• Тахеометр электронный. Высокоточный прибор для измерения высотных параметров, определения прямоугольных и полярных координат, замера площади земельных наделов, обработки полученных данных.
• Дальномеры. Сегодня это лазерные электронные рулетки, позволяющие быстро, точно и без особых усилий определить расстояние между объектами.
• Спутниковое оборудование.

На этом закончим знакомство с важнейшими характеристиками и особенностями топографических планов. Вы также знаете теперь, чем подобные документы отличаются от карт и геоподоснов.
