Популярные стили в строительстве каркасных домов

Отличия в европейском и американском каркасном домострое

Забегая вперед, можно сразу заметить, что зачастую, все эти громкие названия практически являются лишь частью маркетинговой обработки клиентов. Действительно, каркасное домостроения известно на западе уже не первую сотню лет. И ранее в разных странах существовал ряд различий в технологиях. Они были вызваны региональной привязкой к доступным материалам, независимым развитием, национальными традициям, климатическими факторами и т.д. Например, вот некоторые из особенностей, которыми характеризовалась специфика классических американской, канадской и немецкой, скандинавской, финской технологий строительства каркасных домов:

«Домашняя» метрическая система влияла на выбор размера обшивочного материала. Даже сегодняшние его наиболее популярные наследники – листы OSB имеют габариты: «американские» ― 48”*96” (1220*2440 мм), «европейские» ― 1250х2500 мм.
Колонизация американского континента предполагала быстрое и максимально рентабельное строительство. Поэтому для каркаса использовали стойки из доски толщиной 40(38) мм и часто не самого высокого качества. Каркасные дома по скандинавской технологии (или европейской) возводились уже с более основательным подходом. Пиломатериалы брались толще, хорошо высушенные, струганные

Стойки 50 мм позволяли вести сборку с шагом установки 600 мм.
В американских (особенно североамериканских) домах так же, как и в европейских, всегда немалое внимание уделялось их теплоэффективности. Однако для «американцев», кроме того, острым является вопрос прочности

Он вызван угрозами ураганов, которые периодически случаются. Поэтому в американо-канадских конструкциях широко использовались и используются сдвоенные (строенные) доски, особенно вокруг оконно-дверных заполнений. Такое усиление не характерно для финской технологии каркасных домов, ведь оно одновременно становится мостиком холода.
Компоновка строений. Вспомните фильмы о Диком Западе. Обычно в домах на втором этаже размещается спальня. У тех же финнов наверху, нередко, гостиная.

Есть ли национальные отличия сегодня?

Есть, но они не настолько выражены благодаря глобализации во всех сферах нашей жизни. Говоря о любой канадской или финской каркасной технологии строительства, в общем случае подразумевается создание объектов, в которых ограждающие конструкции собираются на основе из несущих утепленных каркасов из пиломатериалов с двухсторонней защитно-декоративной обшивкой.

В большей же степени различия проявляются не в региональных технологиях, а в индивидуальном подходе отдельных строительных организаций к ряду вопросов: проектированию, узловым ноу-хау, используемым материалам, сборочным цепочкам и т.д. Другими словами, в современных каркасниках каждый из производителей старается совместить свои и общечеловеческие наработки. Бывает что-то упрощается (в пределах допустимого) в угоду рентабельности либо, наоборот, усложняется или постоянно совершенствуется до бесконечности.

Тем не менее, западные строительные компании довольно строго придерживаются международных строительных правил и их редакций, адаптированных под местные условия. Например, сегодня уже ни в Америке, ни в Европе никому не придет в голову использовать для скелетов зданий первичную обрезную доску, а не струганную, прошедшую камерную сушку.

Для наших строителей был также разработан отечественный стандарт СП 31-105-2002, взявший за основу канадский профильный Code. Любая уважающая себя организация обязательно использует в своей деятельности эти цивилизованные нормы.

Типы каркасов и технологические цепочки их сборки

Platform (платформа)

Монтаж по этой системе позволяет применять наилучшие наработки в отрасли строительства скандинавских или канадских каркасных домов. Суть его в том, что фрагменты стен (каркасы, щиты или панели) собираются на стройплощадке в горизонтальном положении либо в заводских условиях. Перед их установкой на место на фундаменте уже должна быть подготовлена платформа, представляющая собой утепленное перекрытие (пол) первого этажа. Следующее межэтажное либо чердачное перекрытие монтируется на вертикально закрепленные внешние и внутренние стены. Поверхность его чернового пола, в свою очередь становится рабочей площадкой для монтажа стропильных конструкций либо этажных (мансардных) панелей.

Balloon (балун)

Постепенно утрачивает свою былую популярность, все больше вытесняясь технологией строительства каркасных домов по типу Platform. Изготавливается Balloon по характерной каркасно-рамочной методике. Его отличительная черта – стойки стенового скелета без межэтажных разрывов. Поэтому лаги перекрытий крепятся сбоку либо врезаются в вертикальные каркасные элементы, а не укладываются сверху на них.

При полной ручной сборке такая схема позволяет максимально быстро уйти под крышу, чтобы спокойно продолжать дальнейший монтаж независимо от дождей. Для этого сначала выставляют внешние несущие конструкции на 1-2 этажа, накрывают их кровлей, а затем, монтируют внутренние перегородки и перекрытия, прокладывают коммуникации, выполняет утепление и обшивку каркаса всего здания.

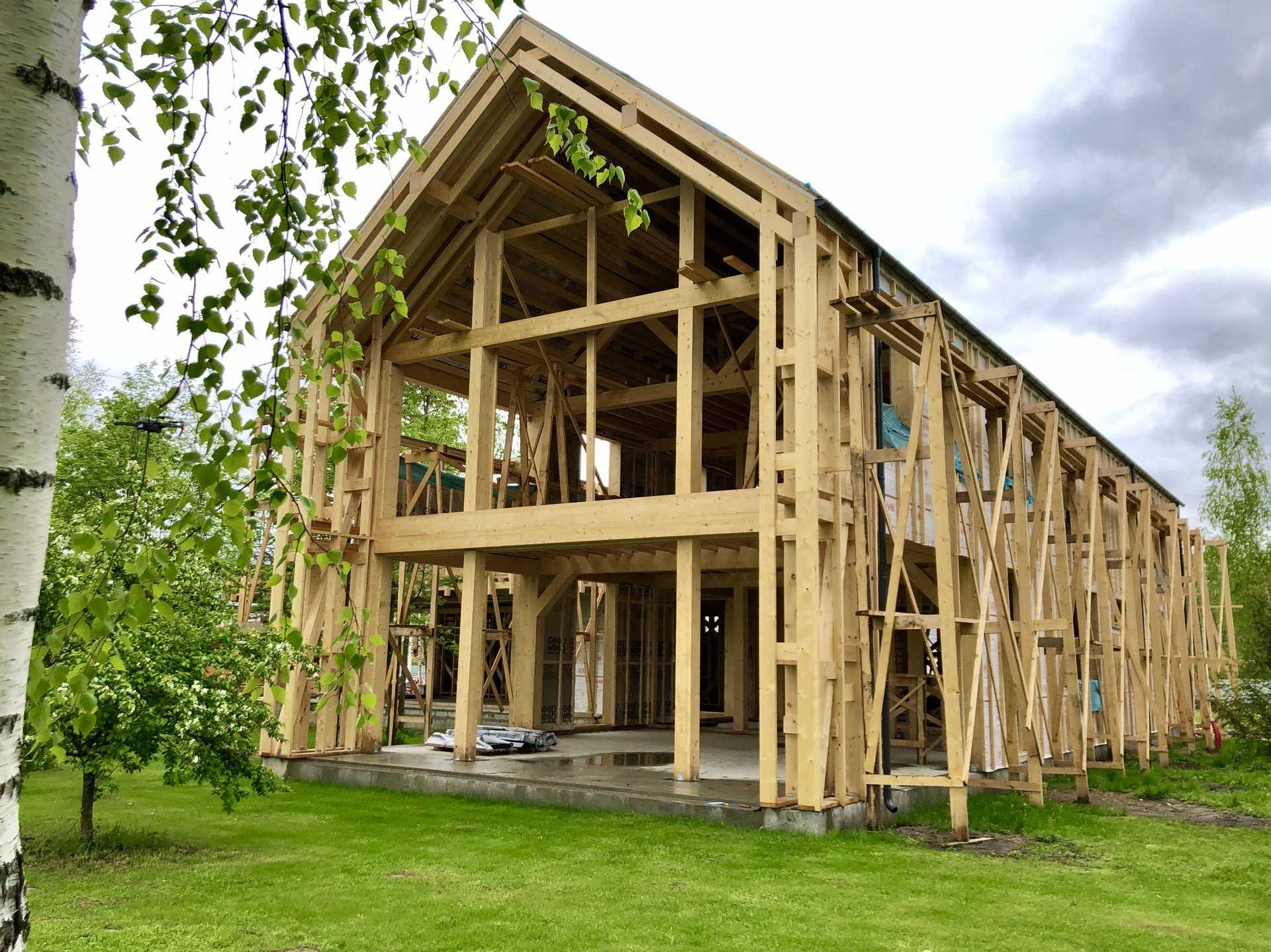

Timber Framing (каркас из бруса)

Каркасы из бруса известны нам по характерным постройкам в стиле, получившим свое распространение еще в средневековой Европе. Они возводились по так называемой немецкой технологии строительства каркасных домов, хотя аналогичным подходом руководствовались зодчие и многих других стран – Финляндии, Австрии, Италии и т.д. Технически конструкция считается фахверковой, где нагрузка ложится на стойки, балки и наклонные подкосы, выполненные из бруса. Несущие элементы из древесины подчеркнуто оставляют с внешних сторон стен (снаружи или внутри помещений). Таким образом, они выполняют еще и эстетические функции, являясь составляющими дизайна фасадов или интерьеров. Особенно эффектно смотрится дубовый каркас с темной тонировкой на светлом фоне ячеек.

Для заполнений Timber Framing исторически использовались многие строительные материалы, например, саман, камень, кирпич, брус. Современники дополнили этот список щитовыми конструкциями с утеплителем внутри.

Настоящий фахверковый дом относится к наиболее дорогому сегменту каркасного домостроя. Во-первых, для него требуется массивная древесина высокого качества. Цена материала растет в прогрессии особенно, если для проекта используются длинномерные ровные балки из ценных пород леса. Конечно, сейчас их повсеместно заменяют на клееный брус, но он также обходятся недешево. Во-вторых, изготовление узлов Timber Framing – удел плотников довольно высокой квалификации. Им приходится сопрягать многометровые элементы из древесины через шипы и выборки с точностью до миллиметра. Подобный уровень мастерства приходит после многолетней работы под руководством истинных профи.

Pole Framing (каркас из столбов)

Еще одна схема создания деревянно-каркасных сооружений. Начало её широкого внедрения было положено в 30-х годах прошлого столетия в США. Несущая конструкция постройки формировалась из бревенчатых или брусовых столбов непосредственно закопанных в землю либо встроенных в фундамент. Pole Framing отличался высокой рентабельностью, скоростью строительства и позволял возводить вместительные сооружения хозяйственного назначения (склады, ангары для хранения техники или сельхозпродукции и т.д.).

Сегодня здания на каркасах из столбов также в основном строятся для производственных, хозяйственных или коммерческих целей. Однако они могут адаптироваться и под жилые нужды, что во многом зависит от типа обвеса (рубашки, обшивки) рамы. Например, если на столбы под кровлей набить профнастил, сайдинг, доску (обрезную или необрезную), то получим защищенное от дождя и ветра помещение. Его можно использовать под склад или ангар. Если же зашить столбы с двух сторон вагонкой, проложив между ними утеплитель, обустроить полы, потолки и подвести коммуникации, то получим уже вполне пригодное для проживания сооружение.

Каркасно-рамочные дома

Каркасно-рамочный домКаркасно-рамочный метод строительства имеет существенное отличие от панельного: каркас дома собирается на строительной площадке в виде необшитых рамок. Лишь когда вся конструкция установлена, приступают к ее утеплению и обшивке.

Дома по каркасно-рамочной технологии — наиболее подходящий вариант для возмедения своими силами. Их преимущество еще и в том, что владелец будущего дома видит, из чего он строится, как проводятся необходимые работы и осуществляется сборка.

Каркас дома (рама) может быть сделан не только из дерева, но и из металла, в частности, популярны каркасы из ЛСТК (легких стальных тонкостенных конструкций). Каркасные дома из ЛСТК возводятся в случае, если в регионе климат влажный или нет качественного строительного леса.

ЛСТК – это новая перспективная технология строительства из прочного, устойчивого, удобного в работе профиля из нержавеющей стали. Расчетный срок эксплуатации дома с таким каркасом достигает двухсот лет, но строятся каркасные дома из ЛСТК не так давно, и подтвердить это на практике пока невозможно.

Каркасно-рамочная технология позволяет вести строительство в любое время года. Отсутствие усадки – также значительный плюс.

При использовании этой технологии есть возможность осуществить самые оригинальные архитектурные проекты на начальном этапе, а также позже, если вдруг потребуется перепланировка.

Очень привлекателен каркасно-рамочный дом и с точки зрения стоимости, особенно если возводится каркасный дом из ЛСТК.

Минусами являются удлиненные сроки строительства и необходимость обработки древесины на строительной площадке.

Американский стиль: конструктивные особенности

Американцы считаются практичной нацией; это свойство помогло сделать дома простыми внешне и удобными. Американские дома (проекты и планировки) легко узнаваемы:

Форма. Постройки, как правило, имеют симметричную форму в плане, один (так экономичнее) или два (больше возможностей для планировки их) этажа и низкий фундамент.
Окружение. Приусадебный участок четко зонирован и ухожен; хозяева выделяют место для детской игровой площадки, зоны барбекю, садовой мебели, бассейна. Перед главным фасадом часто располагается ухоженная лужайка с гордостью хозяйки — цветочной клумбой.
Детали проекта. Дом украшает терраса, веранда или просторное крыльцо. Проекты домов в американском стиле непременно предусматривают пристроенный вместительный гараж.

Нетипичный вариант — два полноценных и мансардный этаж Источник pinterest.com

Экстерьер. Лаконичный, с преобладанием прямых линий, выполненный в светлых, спокойных тонах. В отделке используют натуральные материалы (камень, кирпич, древесина) или покрывают фасадные стены штукатуркой, вагонкой, виниловым сайдингом.
Окна. Проекты американских домов характеризуются большим количеством окон. Часто они имеют арочную форму — влияние испанского стиля, и снабжены ставнями.
Мансарда. Частая деталь проектов, особенно в домах с деревянным фасадом. Зачастую ее снабжают балконом или панорамным окном; дополнительные окна устанавливают на крыше.
Входы. Их несколько: парадный и дополнительный (один или больше), через который можно попасть на террасу заднего двора.
Крыша. Скатная, сложной ассиметричной формы.

Разновидность стиля: аскетичный снаружи, но комфортабельный внутри Источник dachnaya-zhizn.ru

Планировка

Планировка дома в американском стиле имеет устоявшиеся каноны. Главный принцип, которому стараются следовать при возведении жилья — простор и свобода для каждого члена семьи. Поэтому и в одно-, и в двухэтажных домах помещения делают максимально большими, и у каждого есть отдельная комната. Планировка американских домов обладает следующими особенностями:

Первый этаж. Здесь находится прихожая, большая кухня, которая часто отделена от гостиной барной стойкой или перегородкой, столовая, гостевая спальня и санузел. Иногда на первом этаже размещают спальню взрослых, рабочий кабинет и тренажерный зал.
Второй этаж. Здесь располагают личные (спальные) комнаты членов семьи, гардеробные, ванные.
Гараж. Типичные проекты коттеджей в американском стиле обязательно содержат гараж, нередко на два и более автомобиля. Он может примыкать к дому (и иметь внутренний, из дома, вход) или располагаться отдельно и соединяться с жильем крытой галереей. Гараж имеет выход в котельную и мастерскую (если она предусмотрена проектом).

Просматриваемая с порога планировка первого этажа Источник ar.pinterest.com

Терраса и веранда. Широкая круговая терраса на первом этаже является американской классикой; на нее иногда делают выход из хозяйской спальни. Практичные владельцы размещают здесь удобную мебель для отдыха, вешают гамак, устраивают игровую зону для детей. Здесь можно поставить мангал или устроить летнюю кухню. Веранду также стараются сделать просторной, ее украшают плетеной мебелью и собираются там за утренним кофе или вечерней беседой.

Канадская и финская технологии каркасных домов: пирог ограждающих конструкций

Пирог стены (перекрытия) каркасного дома – это, зачастую, основное место для маркетинговых манипуляций с названиями и реализаций истинных или псевдо ноу-хау производителей. Но от него зависят многие ключевые характеристики сооружения. В первую очередь, к ним относятся: теплоэффективность, долговечность, экологичность и эстетика каркасника. Независимо от используемых материалов, наборки стен и перекрытий у разных компаний разрабатываются с учетом этих параметров. Ограждающие конструкции должны:

обеспечивать тепловой комфорт;
быть максимально защищены от проникновения влаги изнутри и снаружи;
не препятствовать выходу остаточного пара из утеплителя;
иметь ветрозащитный барьер;
облицовываться защитно-декоративной отделкой соответствующей эксплуатационным условиям.

На практике, используемая отечественными строителями финская технология

(американская, немецкая и т.д.), получила выражение в многочисленных компоновочных решениях. Ниже представлены некоторые их варианты с пояснениями.

Один из наиболее простых пирогов. Жесткость каркаса обеспечивается внешним слоем OSB-3. При его толщине не более 12 мм и надежной парозоляции изнутри баланс по поступлению и выходу пара из слоя утеплителя будет соблюден. Дальнейшую наружную облицовку изготавливают на базе навесных систем или из обкладки декоративным кирпичом (с обязательным обустройством вентзазора).
Конструкция стенового пирога, в которой установлен дополнительный слой теплоизоляции 50 мм. Его назначение – минимизация мостиков холода через несущий каркас. Примечательно, что в таких сборочных схемах как снаружи, так и изнутри отсутствует силовая обшивка из OSB-3, Аквапанели, ЦСП и т.п. Поэтому, если облицовка не может обеспечить достаточную прочность панели, то технологии строительства каркасных домов предусматривают закладку укосин – наклонных досок (брусьев) жесткости внутрь несущего скелета.
Стеновой пирог, в котором, как и в предыдущем варианте, установлена дополнительная теплоизоляционная прослойка, но пароизоляция вынесена за внутреннюю силовую обшивку из OSB-3. Такая схема позволяет прокладывать домовые коммуникации в слое утеплителя 50 мм без нарушения целостности паробарьера.

Несколько слов о структуре перекрытий

Она составляется по тем же принципам, которые применяются для стеновых панелей при строительстве каркасных домов, за исключением незначительных отличий:

теплопотери через горизонтальные плиты, сообщающиеся с улицей, несколько выше, чем через боковые ограждения, поэтому слой теплоизоляции в них закладывают толще. Например, если в стенах 150 мм утеплителя, то в перекрытиях его должно быть не менее 200 мм;
толщина внутренних межэтажных перекрытий подбирается из расчета их несущей способности, а не теплоэффективности. Для их заполнения лучше использовать специальные шумогасящие материалы. Обычно эту задачу выполняет профильная минераловатная акустическая продукция.

Приёмка и контроль качества

Как можно увидеть, слава финских и канадских домов возникла на благодатной почве, однако вряд ли задействованные в них решения будут взяты на вооружение отечественными производителями каркасных домов. И дело даже не в сложности технической реализации, просто в итоге стоимость среднего каркасного дома вырастет в 3–4 раза от текущей, и станет примерно сопоставимой со стоимостью строительства дома в Канаде или скандинавских странах.

Другой момент — контроль за качеством выполнения работ. В зарубежной практике заказчик сам оплачивает инспекции и проверки, а потому не остаётся возможности для подкупа контролирующих органов. В местной строительной отрасли такое возможно только при заключении дополнительных договорённостей, ведь по умолчанию на объекты гражданского строительства не распространяются требования ни СНиП, ни СанПиН. И если недобросовестных строителей ещё можно хоть каким-то образом привлечь к ответственности при застройке жилых территорий, то на землях с/х назначения это сделать вообще нереально.

Как быть застройщику? Во-первых, ориентироваться при заказе проекта не на мифы о тёплых каркасных домах, а на гарантии соответствия жилого дома санитарным нормам, которые обязательно должны оговариваться отдельной статьёй договора подряда. Также, зная основные технические решения, отличающие оригинальную каркасную технологию, можно добиваться их реализации в собственном доме, пусть и за дополнительную плату. В конечном итоге, если реализовать нормальный каркасный проект при имеющихся ресурсах не получается, всегда можно взять на вооружение другие строительные технологии.

рмнт.ру

27.04.18

Японский стиль

Архитектура Страны восходящего солнца — результат многовековой войны японцев с природой. Основные черты стиля были позаимствованы у китайцев.

Базовые архитектурные элементы японского стиля обусловлены не веяниями моды, а жизненной необходимостью. Как в древности, так и сейчас главным принципом зодчества остается единение строений и окружающей природы. В приоритете функциональность, при этом эстетика отходит на второй план. Характерные черты японских домов: небольшое количество декора, практичность и рационализм.

Раньше в Японии сооружали дома из дерева и рисовой бумаги. Сегодня используют фиброцементные плиты и керамический сайдинг. Особенность японского стиля — терраса с настилом из досок. Для большой аутентичности террасу украшают с помощью контейнерного озеленения.

Технология фахверк

Традиционный фахверк состоит в изготовлении каркаса из древесины без использования металла. Жесткий каркас монтируется из стоек, устанавливаемых вертикально, горизонтальных ригелей и диагональных раскосов. Все элементы соединяются деревянными гвоздями (нагелями) или специальными пазами-врубками.

Дома, возведенные по технологии фахверк, называются опорно-брусовыми. Потому что для предохранения древесины от гниения в качестве опоры возводился каменный цоколь. Для двухэтажных домов первый этаж возводился из камня или кирпича. Для защиты несущих конструкций от влаги, насекомых и возгорания проводилась обработка их натуральными маслами. Для наружной обшивки балки устанавливались вертикально, что обеспечивало стекание дождевых осадков, не допуская их скопления.

В настоящее время разработаны технологии, удешевляющие строительство:

замена деревянных стоек на металлические;
для экономии древесины используется минеральная вата, известковый кирпич или пенобетон.

Планировка дома в американском стиле

Говоря о планировке жилья, стоит отметить, что здесь существуют устоявшиеся каноны, при которых у каждого домочадца должно быть много свободного пространства. Как результат, в независимости от этажности дома, их делают большими, каждый член семьи имеет отдельную комнату.

В целом планировка жилья имеет такие особенности:

Первый этаж. Здесь принято располагать прихожую и просторную кухню, отделенную от гостиной легкой перегородкой, мебелью или барной стойкой. Также на первом этаже расположен личный кабинет домовладельца, тренажерный зал, санузел и столовую.

Второй этаж. Как принято в большинстве проектов, на верхнем этаже расположены спальные комнаты членов семьи, а также ванная и гардеробная.

Терраса или веранда. Широкая круговая зона отдыха служит классикой дома в американском стиле. Здесь обустраивают комфортный уголок, оснащенный мебелью и гамаком, детской игровой зоной и мангалом.

Гараж. Как уже было сказано ранее, гараж принято совмещать с жильем, нередко его делают большим, что позволяет хранить здесь две и больше машин.
