Монтаж кабеля под землей. прокладка кабеля в траншее

Характеристики траншей и максимальное количество силовых кабелей в траншее

В этом разделе приведены основные справочные данные, которые более подробно описаны в ПУЭ 7.

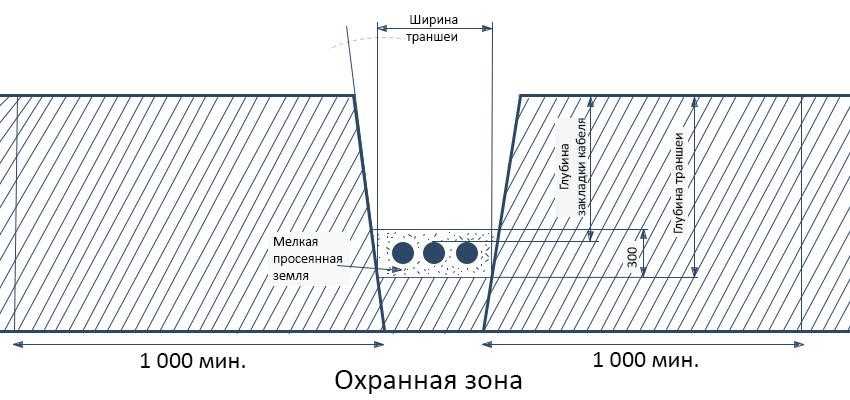

Рисунок 1. Характеристики траншеи

Расстояние между силовыми кабелями напряжением 10 кВ в земле в траншее должно быть не менее 100 мм, между кабелями напряжением 20 — 35 кВ – 250 мм (требования пункт 2.3.86. ПУЭ). Расстояние между контрольными кабелями в траншее – не нормируется. В зависимости от ширины траншеи и типа прокладываемых кабелей, их количество в траншее (земле) будет несколько отличаться. Вместе с тем, оно не может превышать 6 -ти кабелей. В случае необходимости укладки более 6-ти кабелей, рекомендуется использовать две и более траншей.

В случае, если в одном направлении необходимо протянуть более 20-ти силовых кабелей, их рекомендуется размещать в туннелях или на эстакадах (требования пункт 2.3.25. ПУЭ).

Таблица 3. Глубина заложения силового кабеля в земле и параметры траншей: нормы

Тип траншеи	Ширина траншеи, мм	Глубина траншеи	Глубина заложения силовых кабелей
Т-1	200	900	700
Т-2	300
Т-3	400
Т-4	500
Т-5	600
Т-6	700
Т-7	800
Т-8	900
Т-9	1000
Т-10	300	1250	900
Т-11	500
Т-12	600
Т-13	800
Т-14	900
Т-15	1000

Таблица 4. Максимальное количество силовых кабелей в траншее: нормы

Тип траншеи	Тип Кабеля	Количество кабелей в траншее, шт. Диаметром, мм
До 10	До 20	До 30	До 40	До 50	До 60	До 70	До 80
Т-1	Контрольные	1 – 10	1 — 5	1 — 3	1 — 2	2
Т-2	11 — 20	6 — 10	4 — 6	3 — 5	3, 4
Т-3	21 — 30	11 — 15	7 — 10	6, 7	5, 6
Т-4	31 — 40	16 — 20	1 — 13	8 — 10	7, 8
Т-5	41 — 50	21 — 25	14 — 16	11 — 12	9, 10
Т-6	51 — 60	26 — 30	17 – 20	13 — 15	11, 12
Т-7	61 — 70	31 — 35	21 — 23	16 — 17	13, 14
Т-8	71 — 80	36 — 40	24 — 26	18 — 20	15, 16
Т-9	81 — 90	41 — 45	27 — 30	21, 22	17, 18
Т-1	Силовые, напряжением до 20 кВ	1, 2	1	1	1	1	1	1	1
Т-2		2	2	2	2	2
Т-3	3	3	3	3			2	2
Т-4	4	4	4		3	3	3
Т-5	5	5		4	4			3
Т-6	6	6	5	5		4
Т-7			6		5	5	4	4
Т-8				6	6		5	5
Т-9						6	6
Т-1	Силовые, напряжением 20 кВ	1	1	1	1	1	1	1	1
Т-3	2
Т-4		2	2	2	2	2
Т-5							2	2
Т-6	3
Т-7		3	3	3	3
Т-8						3	3	3
Т-9	4	4
Т-10	Силовые, напряжением 35 кВ		1	1	1	1	1	1	1
Т-11		2	2	2	2	2
Т-12							2	2
Т-13		3	3	3	3
Т-14						3	3	3
Т-15		4

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

ААБл, ААБ2л;
ААШв, ААШп;
АСБ;
ААПл, ААП2л;
АСПл;
АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

Проводка под землей на даче

В случае, если провода идут внутрь построек, то вам потребуется траншея глубиной около 75 сантиметров. Для внешнего освещения глубину можно уменьшить на 20–25 сантиметров. В месте прокладки не должно быть предметов, способных нарушить изоляцию проводов. На дне нужно сделать специальную «подушку» из песка, глубиной в четверть штыка лопаты.

На даче лучше всего использовать силовые кабели ВВГ. Так как они не требуют дополнительной защиты от влаги. Толщина сечения не менее 4 миллиметров.

По возможности рекомендуется укладывать провода в полиэтиленовые трубы.

Перед началом работ проверьте качество изоляции на предмет трещин и проколов. Если оболочка цела, то можно приступить к укладке. Внутри трубы провода должны лежать свободно, без натяжения.

После того, как укладка кабеля в траншею будет выполнена, засыпьте его песком так, чтобы он полностью скрылся. Далее положите небольшой слой грунта и поместите поверх него сигнальную ленту. Затем можно засыпать яму полностью.

Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

подвод электричества к жилым торговым и общественным объектам;
подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

Особенности закладки в пластиковых трубах

Прокладка кабелей в земле в трубах ПНД имеет ряд особенностей. Их необходимо изучить перед проведением работ. Первоначально надо выполнить чертеж трассы. Крепеж трубы необходимо производить через каждые 60-80 см. Для этого применяют специальные скобы или клипсы.

Чтобы протащить кабель по трубе, используют специальные протяжки или металлическую проволоку. Все элементы трассы соединяют при помощи специального паяльника. Кабель внутри соединять следует при помощи особых муфт.

Если трасса имеет вертикальное расположение, ее делают с уклоном. Так в ней не будет собираться конденсат.

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

Глубина, на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее

В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности. Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг

Для этого кабель просовывается в специальную трубу или гофр шланг

Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг

Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться.

Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв

Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована

Установка сигнальной ленты, которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Важно, чтобы подземные кабели не были слишком натянуты – не стоит экономить на метраже проводов. Это необходимо, чтобы при движении грунта не произошёл обрыв электрической сети

По технологии подземной прокладки проводов предусмотрено оставлять запас, который достигается путём укладки кабелей маленькими волнами

По технологии подземной прокладки проводов предусмотрено оставлять запас, который достигается путём укладки кабелей маленькими волнами.

Это что касается наиболее значимых требований, в соответствии с которыми проводится укладка электрических линий под землёй. Помимо вышерассмотренных норм ПУЭ, существуют ещё и другие предписания, которые можно встретить очень часто.

Прокладка проводов под дорогами – они обязательно производятся в толстостенной металлической трубе. Это обусловлено повышенным давлением на грунт проезжающего по дороге легкового и грузового транспорта, который может вызывать подвижку грунта. А, как известно, это может привести к обрыву электрических проводов. Кабели, проложенные параллельно друг другу. В такой ситуации всё будет зависеть от мощностных характеристик электрической сети

Но в целом важно осознавать, что несколько проводов заводить в одну трубу нельзя, так как в случае пробоя одного кабеля может быть повреждён и соседний провод. По нормам каждый провод должен помещаться в броне рукав и располагаться не ближе 15 см от рядом проложенного кабеля.

Также засыпку кабелей в земле нельзя проводить без проверки

Обязательно необходимо убедиться в целостности проводки и только затем окончательно заполнять траншею землёй. При этом визуального осмотра недостаточно лучше прозвонить провода с помощью приборов. Помимо этого, немаловажную роль играет защита подземной электропроводки, о которой будет рассказано более подробно

Также засыпку кабелей в земле нельзя проводить без проверки. Обязательно необходимо убедиться в целостности проводки и только затем окончательно заполнять траншею землёй. При этом визуального осмотра недостаточно лучше прозвонить провода с помощью приборов. Помимо этого, немаловажную роль играет защита подземной электропроводки, о которой будет рассказано более подробно.

Особенности труб из ПНД

Особенности применения труб из ПНД:

У труб ПНД очень простой монтаж;
Для прокладки кабелей электрических сетей подходят трубы с гофрой;
Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

Высокий срок службы (изготовители заявляют 50 лет);
Для соединения отдельных труб не требуется сварка;
Легкая конструкция;
С течением времени изделие не теряет свои эксплуатационные характеристики;
На трубы ПНД внешние факторы не оказывают негативное воздействие;
Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
Широкий диапазон рабочих температур — от -25 oC до +70oC;
Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Использование метода ГНБ

Если вы планируете использовать горизонтальное направленное бурение, тогда помните, что оно будет осуществляться с поверхности земли. Подобная скважина будет формироваться с помощью бурения пилотного канала. Основной особенностью подобного метода считается то, что существует возможность управления направлением бурения. Благодаря этому можно самостоятельно определить траекторию кабеля.

Бестраншейная прокладка кабеля ГНБ также подразумевает формирование пилотного канала. Его выполняют путем забуривания в землю стального ствола, который имеет буровую головку.

Согласно технологии ГНБ в канал также будет нагнетаться специальный раствор. Этот раствор в дальнейшем позволяет не обрушаться породе. Выполнение подобной процедуры будет происходить под высоким давлением. Когда пилотная скважина будет выполнена, тогда к бурительной головке специалисты прикрепят специальный расширитель. В дальнейшем к расширителю будет крепиться специальная полиэтиленовая труба, которую еще называют футляром. В специальный футляр специалисты установят трос из стали, который поможет протянуть кабель. Если вам будет интересно, тогда можете прочесть, какие бывают виды электропроводки.

Виды материалов

Прокладка кабелей в земле в трубах (ПУЭ, СНиП четко регламентируют этот процесс) требует выбора правильных материалов. В первую очередь они должны быть безопасными. Но и стоимость их должна быть приемлемой. Сегодня существуют коммуникации, которые не нуждаются в проведении их по трубам. Это бронированные кабели. Однако их стоимость очень велика. Поэтому траншейный метод монтажа предполагает применение более дешевого кабеля в специальных трубах.

Кабель, который проходит под землей, должен иметь маркировку СИП. Эту разновидность позволяют применять все существующие нормативы. Однако его обязательно монтируют траншейным способом в трубе. Трасса может быть при этом металлической или пластиковой.

Трубы ПВХ/ПНД изготавливают из пластика. Они довольно прочные и имеют гладкую поверхность. Гофротрубу типа DKC позволяется использовать только для внутренних работ, для проведения коммуникаций под слоем штукатурки.

Способы соединений труб

Трубопровод ПНД может монтироваться разъёмным и неразъёмным способами.

Разъёмный метод

Это наиболее простой вариант соединений труб. Он предполагает раструбное или фитинговое их сопряжение.

Для крепления в раструб применяются специальные эластичные уплотнители. Стопроцентную герметичность этот метод не даёт, поэтому применяется при строительстве безнапорных сетей.

Боле надёжный способ монтажа полиэтиленовой магистрали — с использованием фитингов.

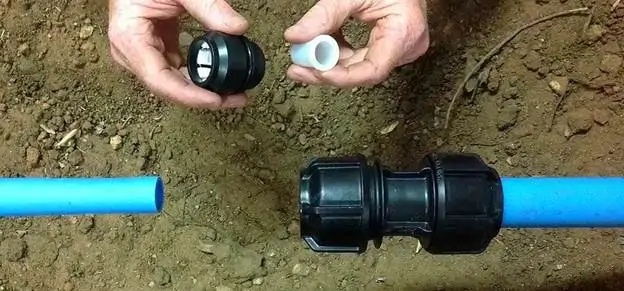

Соединение труб фитингами

Компрессионные фитинги используются при монтаже труб небольших диаметров — до 63 мм.

Необходимые приспособления для разъёмного монтажа:

ножовка по металлу или нож-секатор;
калибратор или наждачка— для снятия фаски;
монтажный ключ для ПНД фитингов;
ручные или электрические пресс-клещи.

Для профессиональных работ можно купить более дорогое оборудование — ручной гидравлический пресс.

Неразъёмный способ

Трубы более крупного диаметра свариваются: встык или с использованием электромуфт.

Для сварки встык трубы закладываются в специальный аппарат, который их фиксирует, а затем разогревает, доводя до вязкого состояния торцы. После чего они с силой прижимаются и привариваются друг к другу.

Электромуфтовая сварка производится с использованием специальных соединителей и не представляет большой сложности. Внутри фасонных элементов вмонтирована низкотемпературная электрическая спираль, которая разогревается под напряжением и приваривает муфты.

Электромуфтовая сварка

Для сварки ПНД труб необходим специальный аппарат. Такие компактные машины — недешёвое оборудование, и используется, как правило, профессиональными мастерами. Приобретение сварочного агрегата для разовых работ не рационально.

Способ методом сварки позволяет осуществлять монтаж трассы в стеснённых условиях.

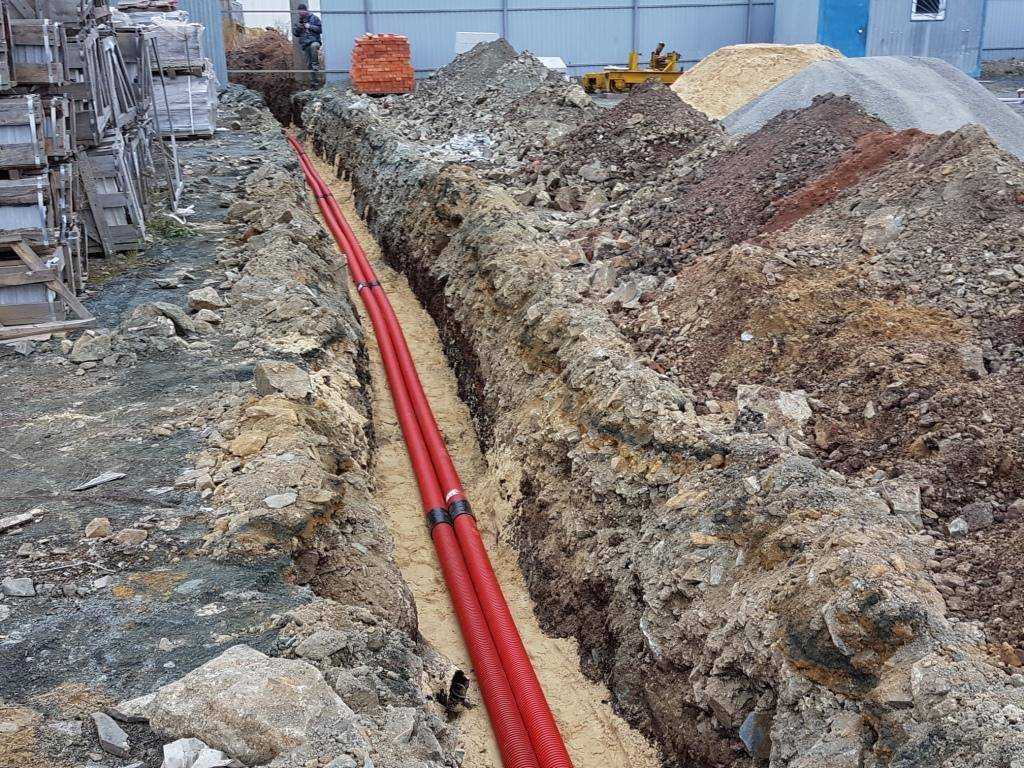

Прокладка полиэтиленовых труб. Рытье и засыпка траншей

Прокладка полиэтиленовых труб в траншее. Для прокладки трубы производятся рытье и засыпка траншеи на нескольких уровнях, с различным размещением материала в траншее. Сначала необходимо подготовить ложе (дно), обычно оно имеет толщину менее 10 — 15 см и используется как опора для трубопровода по всей длине.

Следующим этапом является заполнение свободного пространства между стенками траншеи и трубой. В этом случае засыпка выполняется от основания ложа до точки, расположенной примерно на уровне половины диаметра трубы, — это первоначальная засыпка. Затем выполняется окончательная засыпка всей трубы.

Выводы

Строгое соблюдение технологии прокладки силового кабеля в земле и применение профессионального инструментария позволит добиться высокого качества выполнения работ. А знание тонкостей подбора инструментов – наилучшего результата при минимальных затратах.

Так, применяя кабельные домкраты с подшипниками на полуосях и ролики можно добиться снижения необходимого усилия при прокладке силового кабеля в траншее. Меньшее требуемое усилие позволит выполнить монтаж при помощи более бюджетной кабельной лебедки.
